Відцентровий протруювач насіння

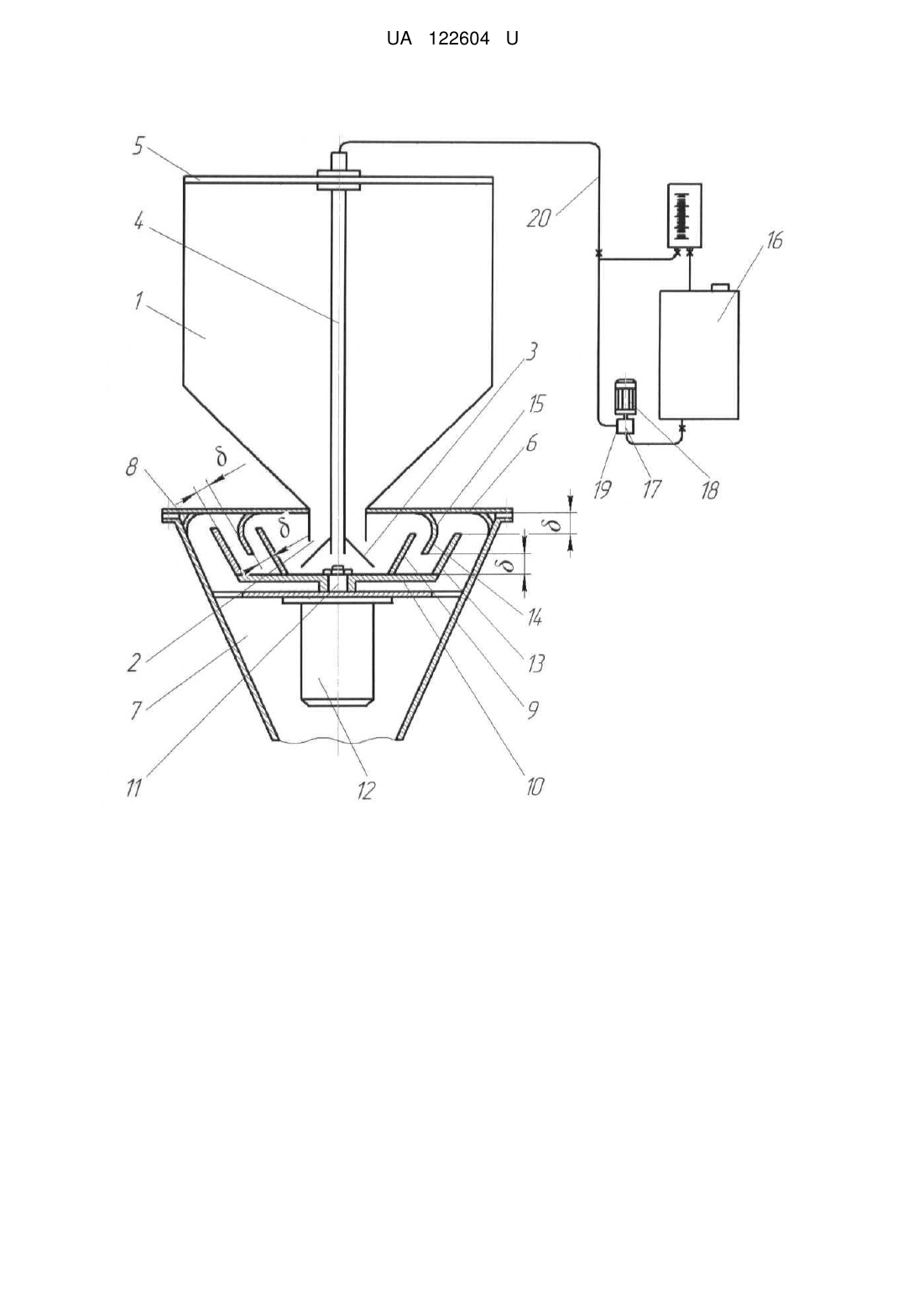

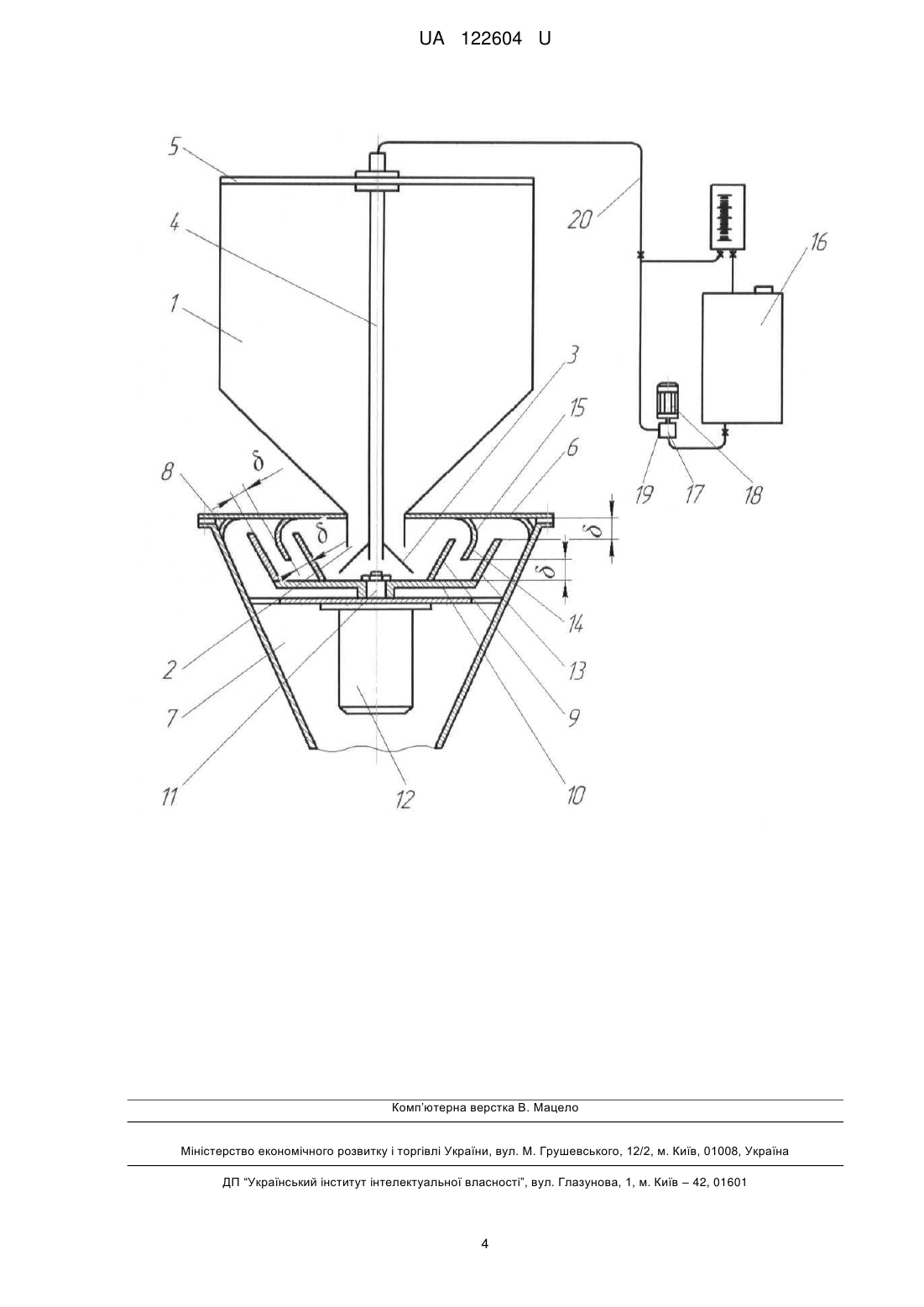

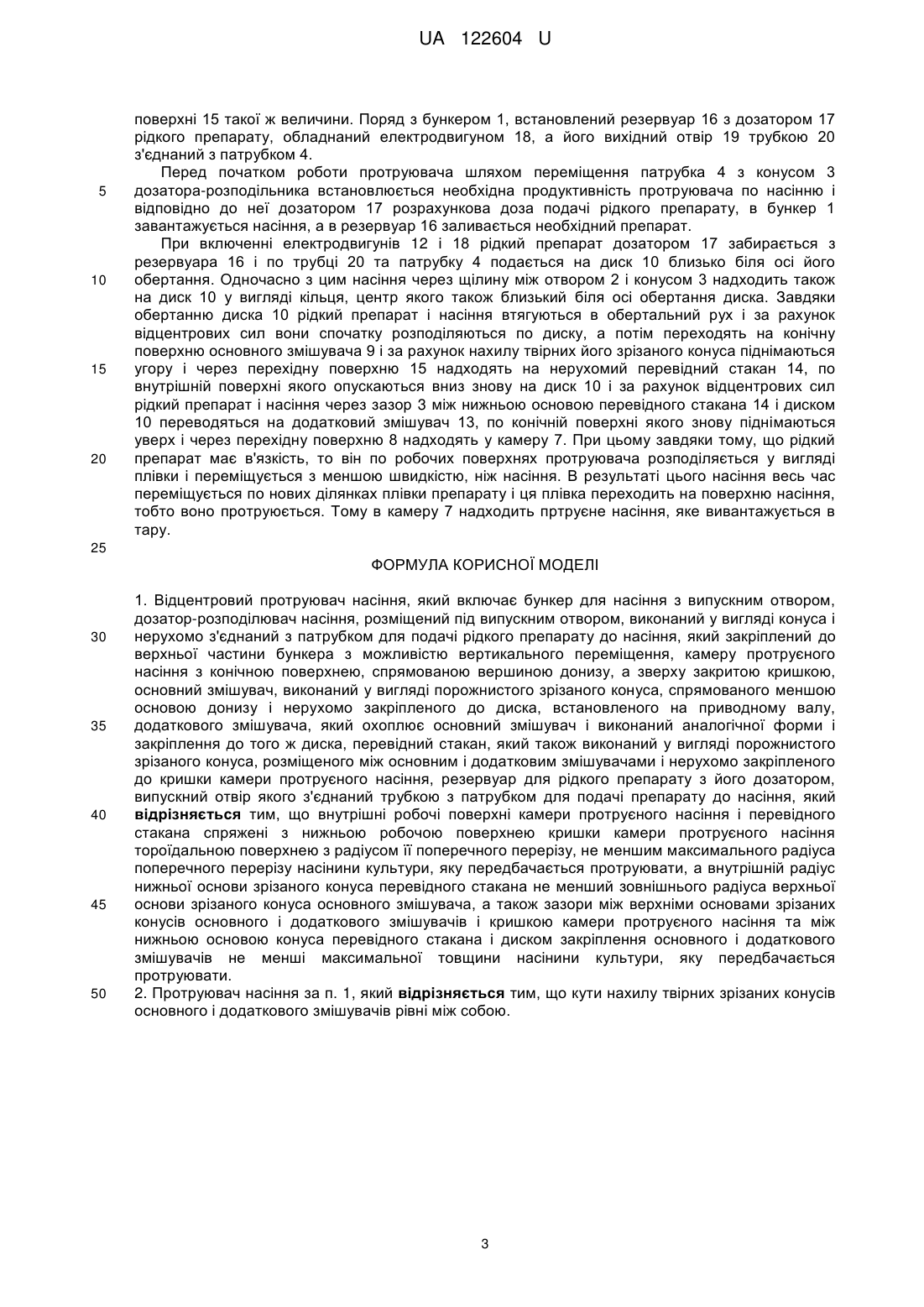

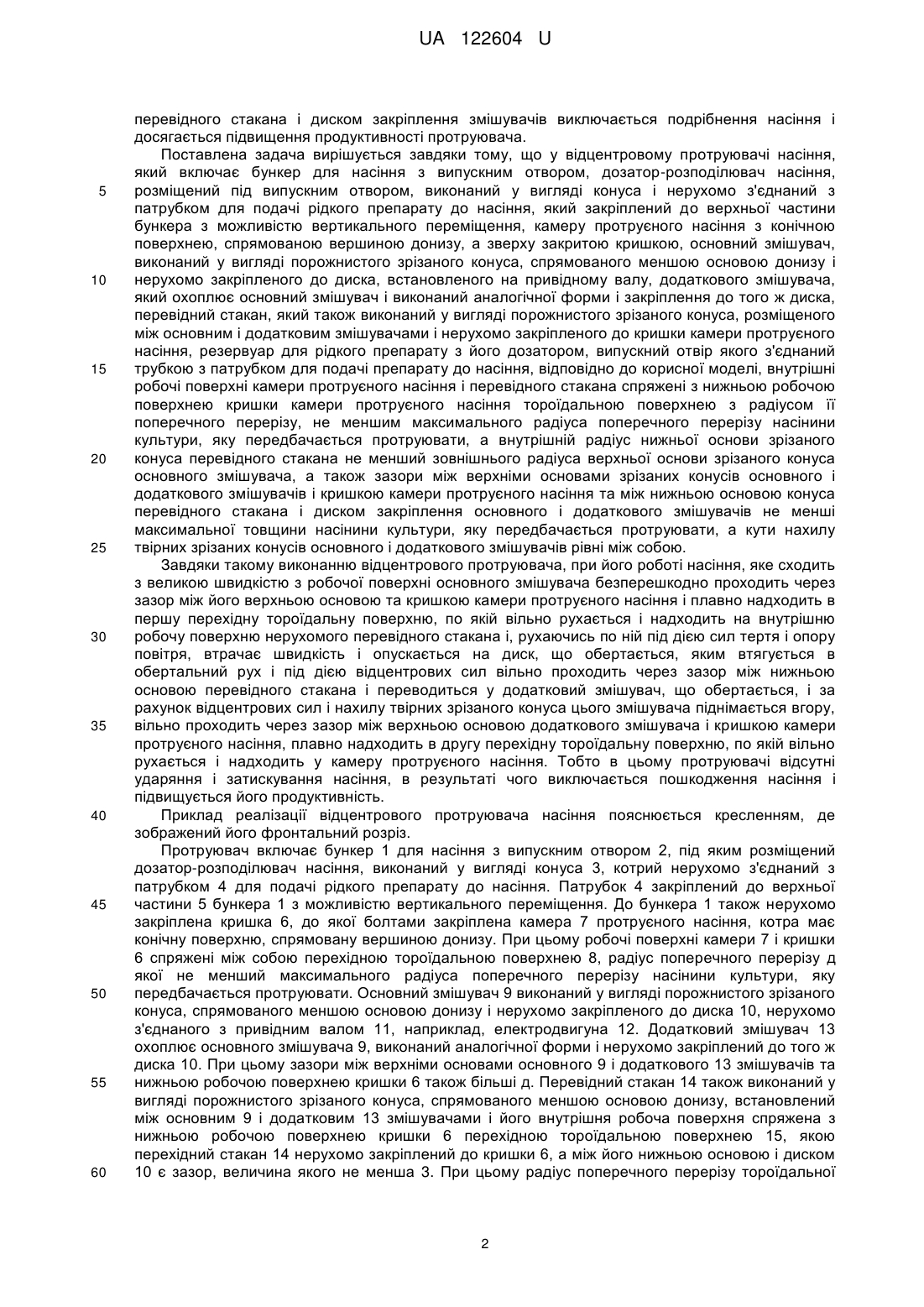

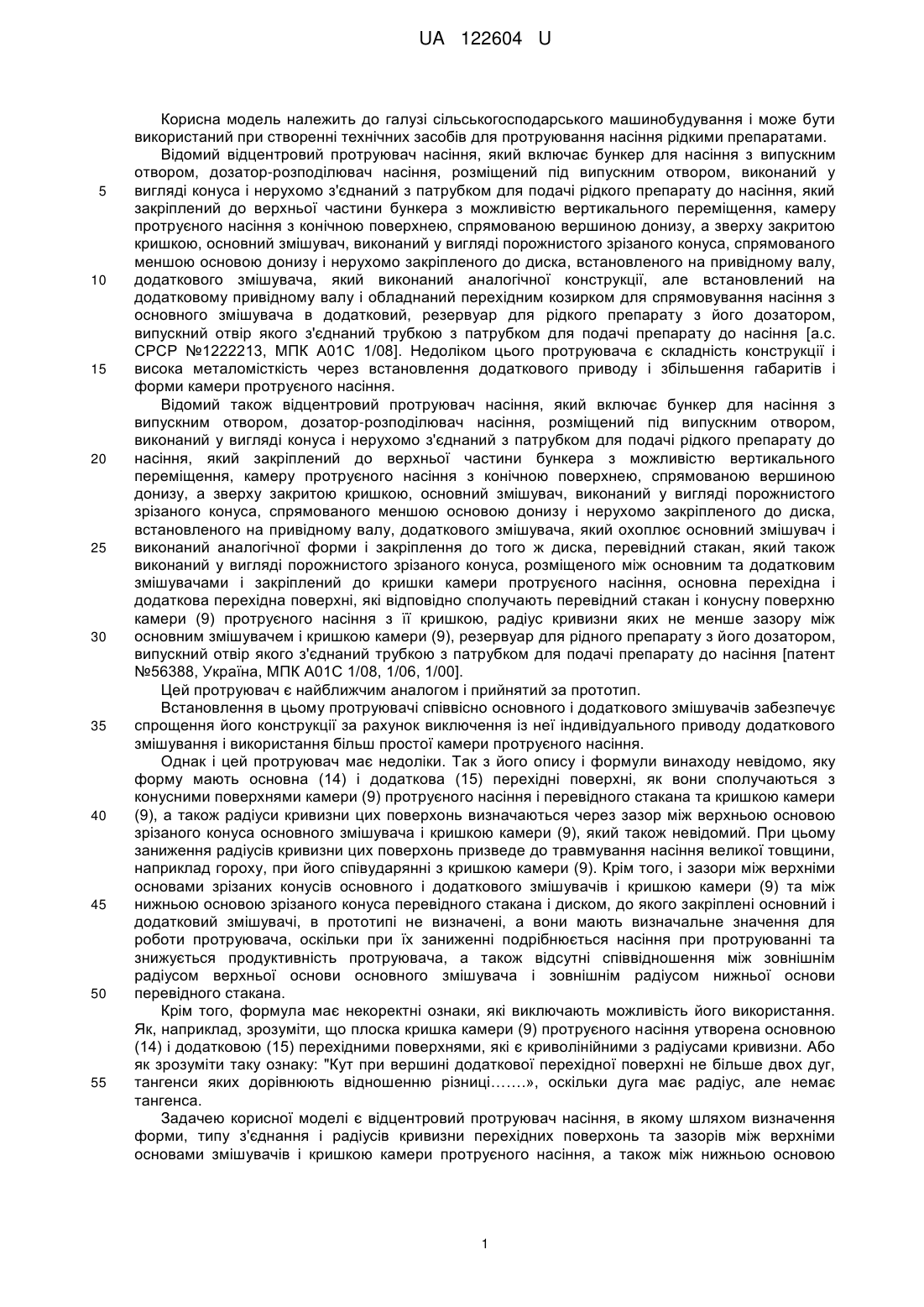

Реферат: Відцентровий протруювач насіння, який включає бункер для насіння з випускним отвором, дозатор-розподілювач насіння, розміщений під випускним отвором, виконаний у вигляді конуса і нерухомо з'єднаний з патрубком для подачі рідкого препарату до насіння, який закріплений до верхньої частини бункера з можливістю вертикального переміщення, камеру протруєного насіння з конічною поверхнею, спрямованою вершиною донизу, а зверху закритою кришкою, основний змішувач, виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска, встановленого на приводному валу, додаткового змішувача, який охоплює основний змішувач і виконаний аналогічної форми і закріплення до того ж диска, перевідний стакан, який також виконаний у вигляді порожнистого зрізаного конуса, розміщеного між основним і додатковим змішувачами і нерухомо закріпленого до кришки камери протруєного насіння, резервуар для рідкого препарату з його дозатором, випускний отвір якого з'єднаний трубкою з патрубком для подачі препарату до насіння. Внутрішні робочі поверхні камери протруєного насіння і перевідного стакана спряжені з нижньою робочою поверхнею кришки камери протруєного насіння тороїдальною поверхнею з радіусом її поперечного перерізу, не меншим максимального радіуса поперечного перерізу насінини культури, яку передбачається протруювати, а внутрішній радіус нижньої основи зрізаного конуса перевідного стакана не менший зовнішнього радіуса верхньої основи зрізаного конуса основного змішувача, а також зазори між верхніми основами зрізаних конусів основного і додаткового змішувачів і кришкою камери протруєного насіння та між нижньою основою конуса перевідного стакана і диском закріплення основного і додаткового змішувачів не менші максимальної товщини насінини культури, яку передбачається протруювати. UA 122604 U (12) UA 122604 U UA 122604 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використаний при створенні технічних засобів для протруювання насіння рідкими препаратами. Відомий відцентровий протруювач насіння, який включає бункер для насіння з випускним отвором, дозатор-розподілювач насіння, розміщений під випускним отвором, виконаний у вигляді конуса і нерухомо з'єднаний з патрубком для подачі рідкого препарату до насіння, який закріплений до верхньої частини бункера з можливістю вертикального переміщення, камеру протруєного насіння з конічною поверхнею, спрямованою вершиною донизу, а зверху закритою кришкою, основний змішувач, виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска, встановленого на привідному валу, додаткового змішувача, який виконаний аналогічної конструкції, але встановлений на додатковому привідному валу і обладнаний перехідним козирком для спрямовування насіння з основного змішувача в додатковий, резервуар для рідкого препарату з його дозатором, випускний отвір якого з'єднаний трубкою з патрубком для подачі препарату до насіння [а.с. СРСР №1222213, МПК А01С 1/08]. Недоліком цього протруювача є складність конструкції і висока металомісткість через встановлення додаткового приводу і збільшення габаритів і форми камери протруєного насіння. Відомий також відцентровий протруювач насіння, який включає бункер для насіння з випускним отвором, дозатор-розподілювач насіння, розміщений під випускним отвором, виконаний у вигляді конуса і нерухомо з'єднаний з патрубком для подачі рідкого препарату до насіння, який закріплений до верхньої частини бункера з можливістю вертикального переміщення, камеру протруєного насіння з конічною поверхнею, спрямованою вершиною донизу, а зверху закритою кришкою, основний змішувач, виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска, встановленого на привідному валу, додаткового змішувача, який охоплює основний змішувач і виконаний аналогічної форми і закріплення до того ж диска, перевідний стакан, який також виконаний у вигляді порожнистого зрізаного конуса, розміщеного між основним та додатковим змішувачами і закріплений до кришки камери протруєного насіння, основна перехідна і додаткова перехідна поверхні, які відповідно сполучають перевідний стакан і конусну поверхню камери (9) протруєного насіння з її кришкою, радіус кривизни яких не менше зазору між основним змішувачем і кришкою камери (9), резервуар для рідного препарату з його дозатором, випускний отвір якого з'єднаний трубкою з патрубком для подачі препарату до насіння [патент №56388, Україна, МПК А01С 1/08, 1/06, 1/00]. Цей протруювач є найближчим аналогом і прийнятий за прототип. Встановлення в цьому протруювачі співвісно основного і додаткового змішувачів забезпечує спрощення його конструкції за рахунок виключення із неї індивідуального приводу додаткового змішування і використання більш простої камери протруєного насіння. Однак і цей протруювач має недоліки. Так з його опису і формули винаходу невідомо, яку форму мають основна (14) і додаткова (15) перехідні поверхні, як вони сполучаються з конусними поверхнями камери (9) протруєного насіння і перевідного стакана та кришкою камери (9), а також радіуси кривизни цих поверхонь визначаються через зазор між верхньою основою зрізаного конуса основного змішувача і кришкою камери (9), який також невідомий. При цьому заниження радіусів кривизни цих поверхонь призведе до травмування насіння великої товщини, наприклад гороху, при його співударянні з кришкою камери (9). Крім того, і зазори між верхніми основами зрізаних конусів основного і додаткового змішувачів і кришкою камери (9) та між нижньою основою зрізаного конуса перевідного стакана і диском, до якого закріплені основний і додатковий змішувачі, в прототипі не визначені, а вони мають визначальне значення для роботи протруювача, оскільки при їх заниженні подрібнюється насіння при протруюванні та знижується продуктивність протруювача, а також відсутні співвідношення між зовнішнім радіусом верхньої основи основного змішувача і зовнішнім радіусом нижньої основи перевідного стакана. Крім того, формула має некоректні ознаки, які виключають можливість його використання. Як, наприклад, зрозуміти, що плоска кришка камери (9) протруєного насіння утворена основною (14) і додатковою (15) перехідними поверхнями, які є криволінійними з радіусами кривизни. Або як зрозуміти таку ознаку: "Кут при вершині додаткової перехідної поверхні не більше двох дуг, тангенси яких дорівнюють відношенню різниці…….», оскільки дуга має радіус, але немає тангенса. Задачею корисної моделі є відцентровий протруювач насіння, в якому шляхом визначення форми, типу з'єднання і радіусів кривизни перехідних поверхонь та зазорів між верхніми основами змішувачів і кришкою камери протруєного насіння, а також між нижньою основою 1 UA 122604 U 5 10 15 20 25 30 35 40 45 50 55 60 перевідного стакана і диском закріплення змішувачів виключається подрібнення насіння і досягається підвищення продуктивності протруювача. Поставлена задача вирішується завдяки тому, що у відцентровому протруювачі насіння, який включає бункер для насіння з випускним отвором, дозатор-розподілювач насіння, розміщений під випускним отвором, виконаний у вигляді конуса і нерухомо з'єднаний з патрубком для подачі рідкого препарату до насіння, який закріплений до верхньої частини бункера з можливістю вертикального переміщення, камеру протруєного насіння з конічною поверхнею, спрямованою вершиною донизу, а зверху закритою кришкою, основний змішувач, виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска, встановленого на привідному валу, додаткового змішувача, який охоплює основний змішувач і виконаний аналогічної форми і закріплення до того ж диска, перевідний стакан, який також виконаний у вигляді порожнистого зрізаного конуса, розміщеного між основним і додатковим змішувачами і нерухомо закріпленого до кришки камери протруєного насіння, резервуар для рідкого препарату з його дозатором, випускний отвір якого з'єднаний трубкою з патрубком для подачі препарату до насіння, відповідно до корисної моделі, внутрішні робочі поверхні камери протруєного насіння і перевідного стакана спряжені з нижньою робочою поверхнею кришки камери протруєного насіння тороїдальною поверхнею з радіусом її поперечного перерізу, не меншим максимального радіуса поперечного перерізу насінини культури, яку передбачається протруювати, а внутрішній радіус нижньої основи зрізаного конуса перевідного стакана не менший зовнішнього радіуса верхньої основи зрізаного конуса основного змішувача, а також зазори між верхніми основами зрізаних конусів основного і додаткового змішувачів і кришкою камери протруєного насіння та між нижньою основою конуса перевідного стакана і диском закріплення основного і додаткового змішувачів не менші максимальної товщини насінини культури, яку передбачається протруювати, а кути нахилу твірних зрізаних конусів основного і додаткового змішувачів рівні між собою. Завдяки такому виконанню відцентрового протруювача, при його роботі насіння, яке сходить з великою швидкістю з робочої поверхні основного змішувача безперешкодно проходить через зазор між його верхньою основою та кришкою камери протруєного насіння і плавно надходить в першу перехідну тороїдальну поверхню, по якій вільно рухається і надходить на внутрішню робочу поверхню нерухомого перевідного стакана і, рухаючись по ній під дією сил тертя і опору повітря, втрачає швидкість і опускається на диск, що обертається, яким втягується в обертальний рух і під дією відцентрових сил вільно проходить через зазор між нижньою основою перевідного стакана і переводиться у додатковий змішувач, що обертається, і за рахунок відцентрових сил і нахилу твірних зрізаного конуса цього змішувача піднімається вгору, вільно проходить через зазор між верхньою основою додаткового змішувача і кришкою камери протруєного насіння, плавно надходить в другу перехідну тороїдальну поверхню, по якій вільно рухається і надходить у камеру протруєного насіння. Тобто в цьому протруювачі відсутні ударяння і затискування насіння, в результаті чого виключається пошкодження насіння і підвищується його продуктивність. Приклад реалізації відцентрового протруювача насіння пояснюється кресленням, де зображений його фронтальний розріз. Протруювач включає бункер 1 для насіння з випускним отвором 2, під яким розміщений дозатор-розподілювач насіння, виконаний у вигляді конуса 3, котрий нерухомо з'єднаний з патрубком 4 для подачі рідкого препарату до насіння. Патрубок 4 закріплений до верхньої частини 5 бункера 1 з можливістю вертикального переміщення. До бункера 1 також нерухомо закріплена кришка 6, до якої болтами закріплена камера 7 протруєного насіння, котра має конічну поверхню, спрямовану вершиною донизу. При цьому робочі поверхні камери 7 і кришки 6 спряжені між собою перехідною тороїдальною поверхнею 8, радіус поперечного перерізу д якої не менший максимального радіуса поперечного перерізу насінини культури, яку передбачається протруювати. Основний змішувач 9 виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска 10, нерухомо з'єднаного з привідним валом 11, наприклад, електродвигуна 12. Додатковий змішувач 13 охоплює основного змішувача 9, виконаний аналогічної форми і нерухомо закріплений до того ж диска 10. При цьому зазори між верхніми основами основного 9 і додаткового 13 змішувачів та нижньою робочою поверхнею кришки 6 також більші д. Перевідний стакан 14 також виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу, встановлений між основним 9 і додатковим 13 змішувачами і його внутрішня робоча поверхня спряжена з нижньою робочою поверхнею кришки 6 перехідною тороїдальною поверхнею 15, якою перехідний стакан 14 нерухомо закріплений до кришки 6, а між його нижньою основою і диском 10 є зазор, величина якого не менша 3. При цьому радіус поперечного перерізу тороїдальної 2 UA 122604 U 5 10 15 20 поверхні 15 такої ж величини. Поряд з бункером 1, встановлений резервуар 16 з дозатором 17 рідкого препарату, обладнаний електродвигуном 18, а його вихідний отвір 19 трубкою 20 з'єднаний з патрубком 4. Перед початком роботи протруювача шляхом переміщення патрубка 4 з конусом 3 дозатора-розподільника встановлюється необхідна продуктивність протруювача по насінню і відповідно до неї дозатором 17 розрахункова доза подачі рідкого препарату, в бункер 1 завантажується насіння, а в резервуар 16 заливається необхідний препарат. При включенні електродвигунів 12 і 18 рідкий препарат дозатором 17 забирається з резервуара 16 і по трубці 20 та патрубку 4 подається на диск 10 близько біля осі його обертання. Одночасно з цим насіння через щілину між отвором 2 і конусом 3 надходить також на диск 10 у вигляді кільця, центр якого також близький біля осі обертання диска. Завдяки обертанню диска 10 рідкий препарат і насіння втягуються в обертальний рух і за рахунок відцентрових сил вони спочатку розподіляються по диску, а потім переходять на конічну поверхню основного змішувача 9 і за рахунок нахилу твірних його зрізаного конуса піднімаються угору і через перехідну поверхню 15 надходять на нерухомий перевідний стакан 14, по внутрішній поверхні якого опускаються вниз знову на диск 10 і за рахунок відцентрових сил рідкий препарат і насіння через зазор 3 між нижньою основою перевідного стакана 14 і диском 10 переводяться на додатковий змішувач 13, по конічній поверхні якого знову піднімаються уверх і через перехідну поверхню 8 надходять у камеру 7. При цьому завдяки тому, що рідкий препарат має в'язкість, то він по робочих поверхнях протруювача розподіляється у вигляді плівки і переміщується з меншою швидкістю, ніж насіння. В результаті цього насіння весь час переміщується по нових ділянках плівки препарату і ця плівка переходить на поверхню насіння, тобто воно протруюється. Тому в камеру 7 надходить пртруєне насіння, яке вивантажується в тару. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Відцентровий протруювач насіння, який включає бункер для насіння з випускним отвором, дозатор-розподілювач насіння, розміщений під випускним отвором, виконаний у вигляді конуса і нерухомо з'єднаний з патрубком для подачі рідкого препарату до насіння, який закріплений до верхньої частини бункера з можливістю вертикального переміщення, камеру протруєного насіння з конічною поверхнею, спрямованою вершиною донизу, а зверху закритою кришкою, основний змішувач, виконаний у вигляді порожнистого зрізаного конуса, спрямованого меншою основою донизу і нерухомо закріпленого до диска, встановленого на приводному валу, додаткового змішувача, який охоплює основний змішувач і виконаний аналогічної форми і закріплення до того ж диска, перевідний стакан, який також виконаний у вигляді порожнистого зрізаного конуса, розміщеного між основним і додатковим змішувачами і нерухомо закріпленого до кришки камери протруєного насіння, резервуар для рідкого препарату з його дозатором, випускний отвір якого з'єднаний трубкою з патрубком для подачі препарату до насіння, який відрізняється тим, що внутрішні робочі поверхні камери протруєного насіння і перевідного стакана спряжені з нижньою робочою поверхнею кришки камери протруєного насіння тороїдальною поверхнею з радіусом її поперечного перерізу, не меншим максимального радіуса поперечного перерізу насінини культури, яку передбачається протруювати, а внутрішній радіус нижньої основи зрізаного конуса перевідного стакана не менший зовнішнього радіуса верхньої основи зрізаного конуса основного змішувача, а також зазори між верхніми основами зрізаних конусів основного і додаткового змішувачів і кришкою камери протруєного насіння та між нижньою основою конуса перевідного стакана і диском закріплення основного і додаткового змішувачів не менші максимальної товщини насінини культури, яку передбачається протруювати. 2. Протруювач насіння за п. 1, який відрізняється тим, що кути нахилу твірних зрізаних конусів основного і додаткового змішувачів рівні між собою. 3 UA 122604 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
