Подрібнювач соковитих кормів “чернятинський”

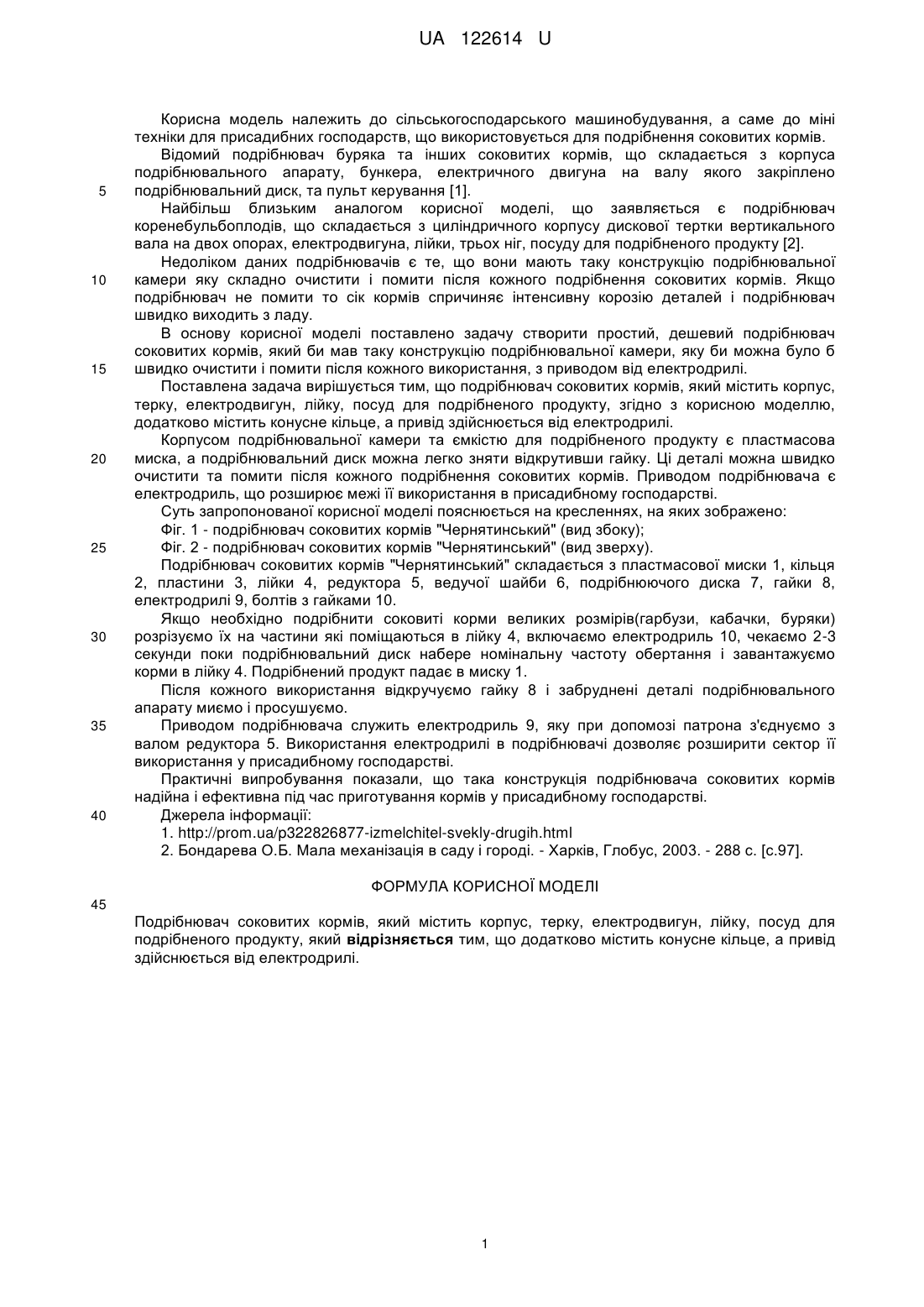

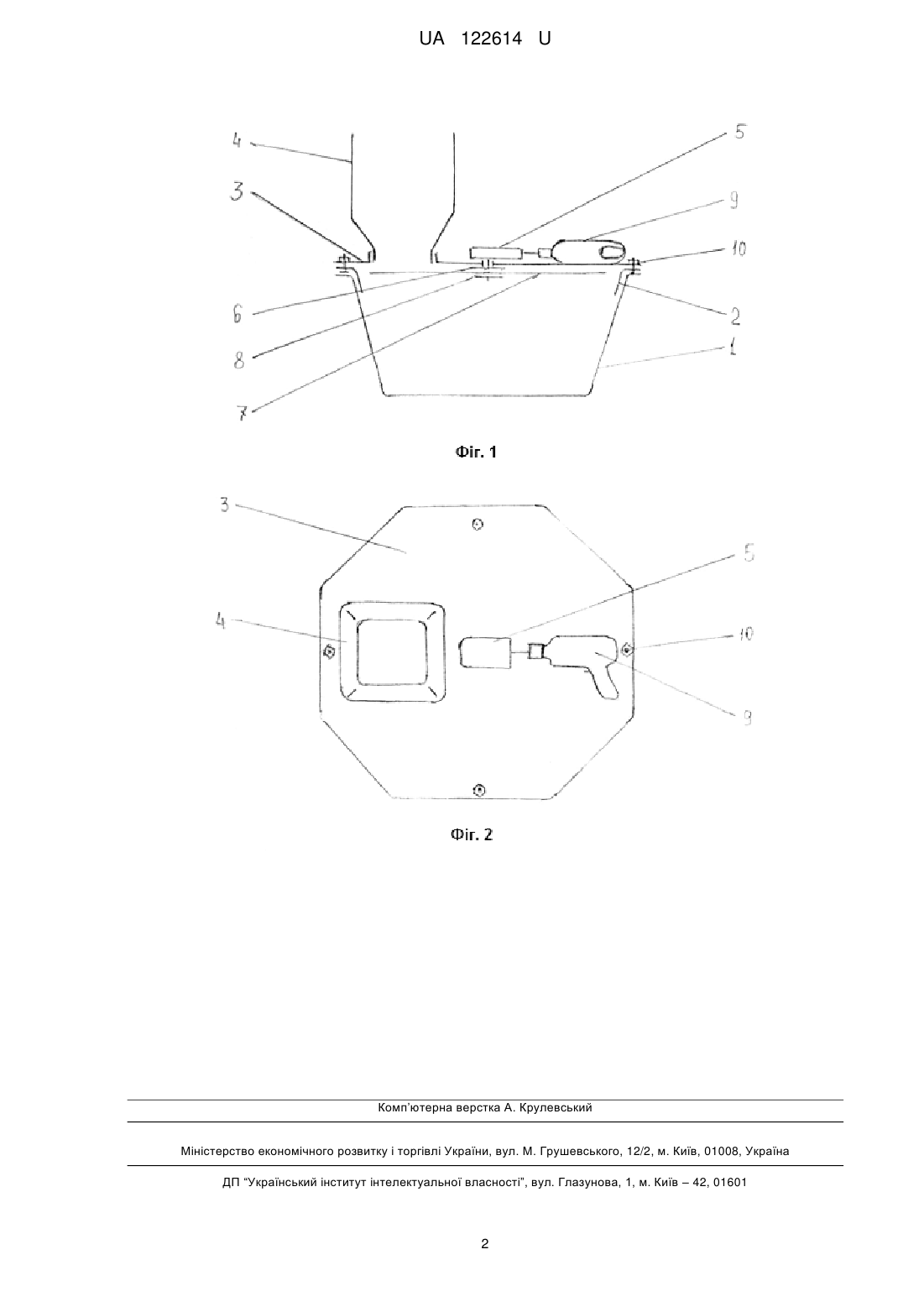

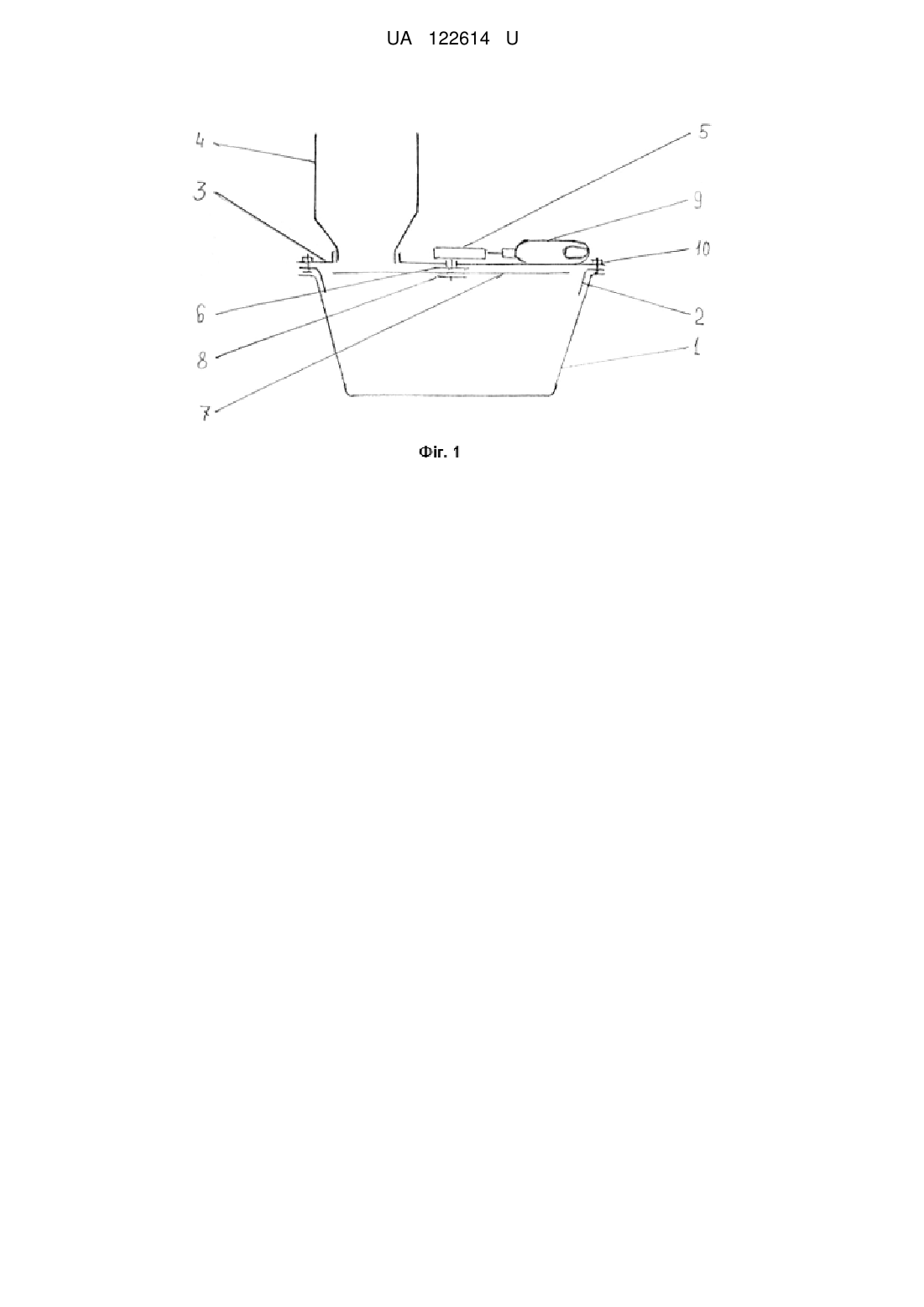

Реферат: Подрібнювач соковитих кормів містить корпус, терку, електродвигун, лійку, посуд для подрібненого продукту. Додатково містить конусне кільце, а привід здійснюється від електродрилі. UA 122614 U (12) UA 122614 U UA 122614 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, а саме до міні техніки для присадибних господарств, що використовується для подрібнення соковитих кормів. Відомий подрібнювач буряка та інших соковитих кормів, що складається з корпуса подрібнювального апарату, бункера, електричного двигуна на валу якого закріплено подрібнювальний диск, та пульт керування [1]. Найбільш близьким аналогом корисної моделі, що заявляється є подрібнювач коренебульбоплодів, що складається з циліндричного корпусу дискової тертки вертикального вала на двох опорах, електродвигуна, лійки, трьох ніг, посуду для подрібненого продукту [2]. Недоліком даних подрібнювачів є те, що вони мають таку конструкцію подрібнювальної камери яку складно очистити і помити після кожного подрібнення соковитих кормів. Якщо подрібнювач не помити то сік кормів спричиняє інтенсивну корозію деталей і подрібнювач швидко виходить з ладу. В основу корисної моделі поставлено задачу створити простий, дешевий подрібнювач соковитих кормів, який би мав таку конструкцію подрібнювальної камери, яку би можна було б швидко очистити і помити після кожного використання, з приводом від електродрилі. Поставлена задача вирішується тим, що подрібнювач соковитих кормів, який містить корпус, терку, електродвигун, лійку, посуд для подрібненого продукту, згідно з корисною моделлю, додатково містить конусне кільце, а привід здійснюється від електродрилі. Корпусом подрібнювальної камери та ємкістю для подрібненого продукту є пластмасова миска, а подрібнювальний диск можна легко зняти відкрутивши гайку. Ці деталі можна швидко очистити та помити після кожного подрібнення соковитих кормів. Приводом подрібнювача є електродриль, що розширює межі її використання в присадибному господарстві. Суть запропонованої корисної моделі пояснюється на кресленнях, на яких зображено: Фіг. 1 - подрібнювач соковитих кормів "Чернятинський" (вид збоку); Фіг. 2 - подрібнювач соковитих кормів "Чернятинський" (вид зверху). Подрібнювач соковитих кормів "Чернятинський" складається з пластмасової миски 1, кільця 2, пластини 3, лійки 4, редуктора 5, ведучої шайби 6, подрібнюючого диска 7, гайки 8, електродрилі 9, болтів з гайками 10. Якщо необхідно подрібнити соковиті корми великих розмірів(гарбузи, кабачки, буряки) розрізуємо їх на частини які поміщаються в лійку 4, включаємо електродриль 10, чекаємо 2-3 секунди поки подрібнювальний диск набере номінальну частоту обертання і завантажуємо корми в лійку 4. Подрібнений продукт падає в миску 1. Після кожного використання відкручуємо гайку 8 і забруднені деталі подрібнювального апарату миємо і просушуємо. Приводом подрібнювача служить електродриль 9, яку при допомозі патрона з'єднуємо з валом редуктора 5. Використання електродрилі в подрібнювачі дозволяє розширити сектор її використання у присадибному господарстві. Практичні випробування показали, що така конструкція подрібнювача соковитих кормів надійна і ефективна під час приготування кормів у присадибному господарстві. Джерела інформації: 1. http://prom.ua/p322826877-izmelchitel-svekly-drugih.html 2. Бондарева О.Б. Мала механізація в саду і городі. - Харків, Глобус, 2003. - 288 с. [с.97]. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Подрібнювач соковитих кормів, який містить корпус, терку, електродвигун, лійку, посуд для подрібненого продукту, який відрізняється тим, що додатково містить конусне кільце, а привід здійснюється від електродрилі. 1 UA 122614 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
