Універсальний подрібнювач кормів

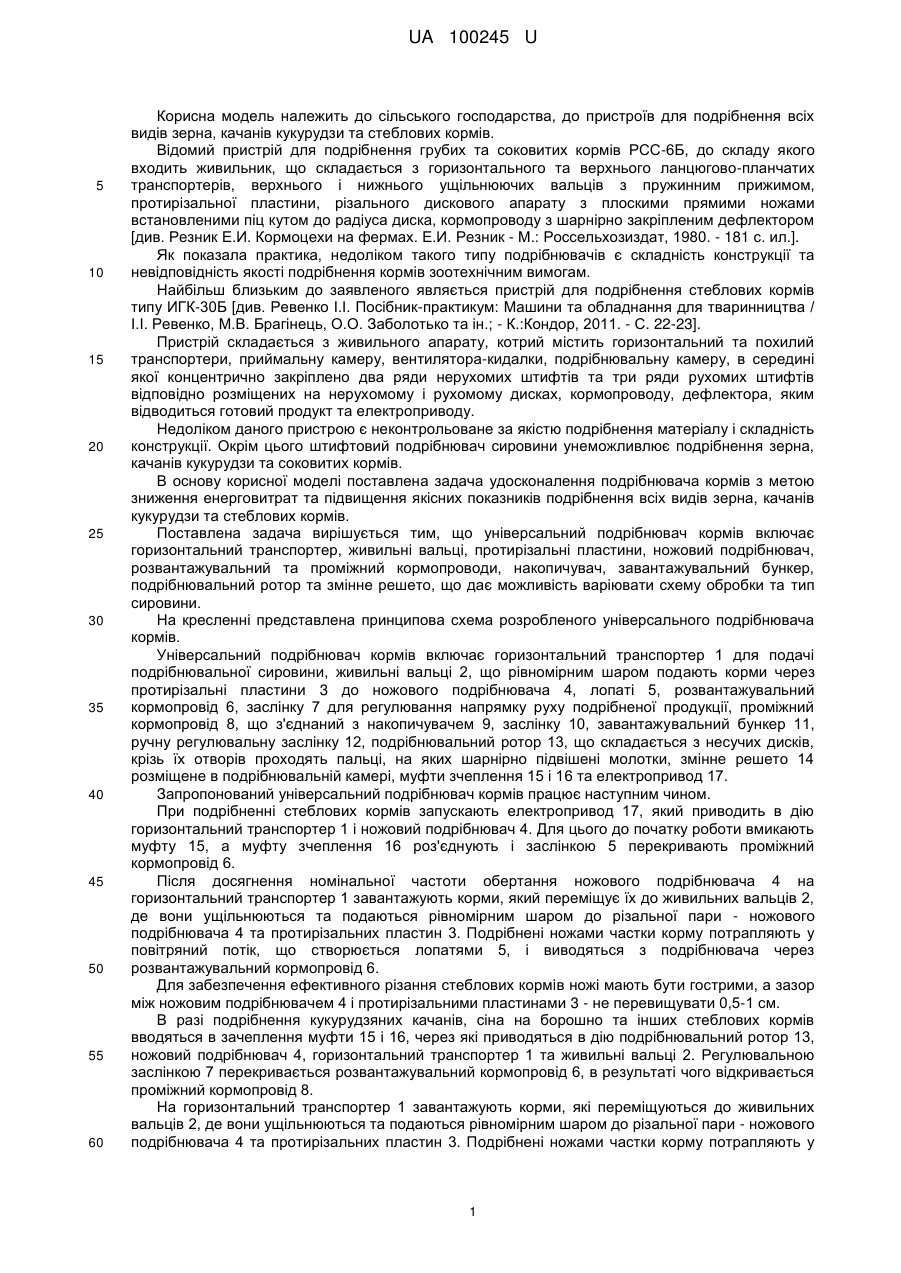

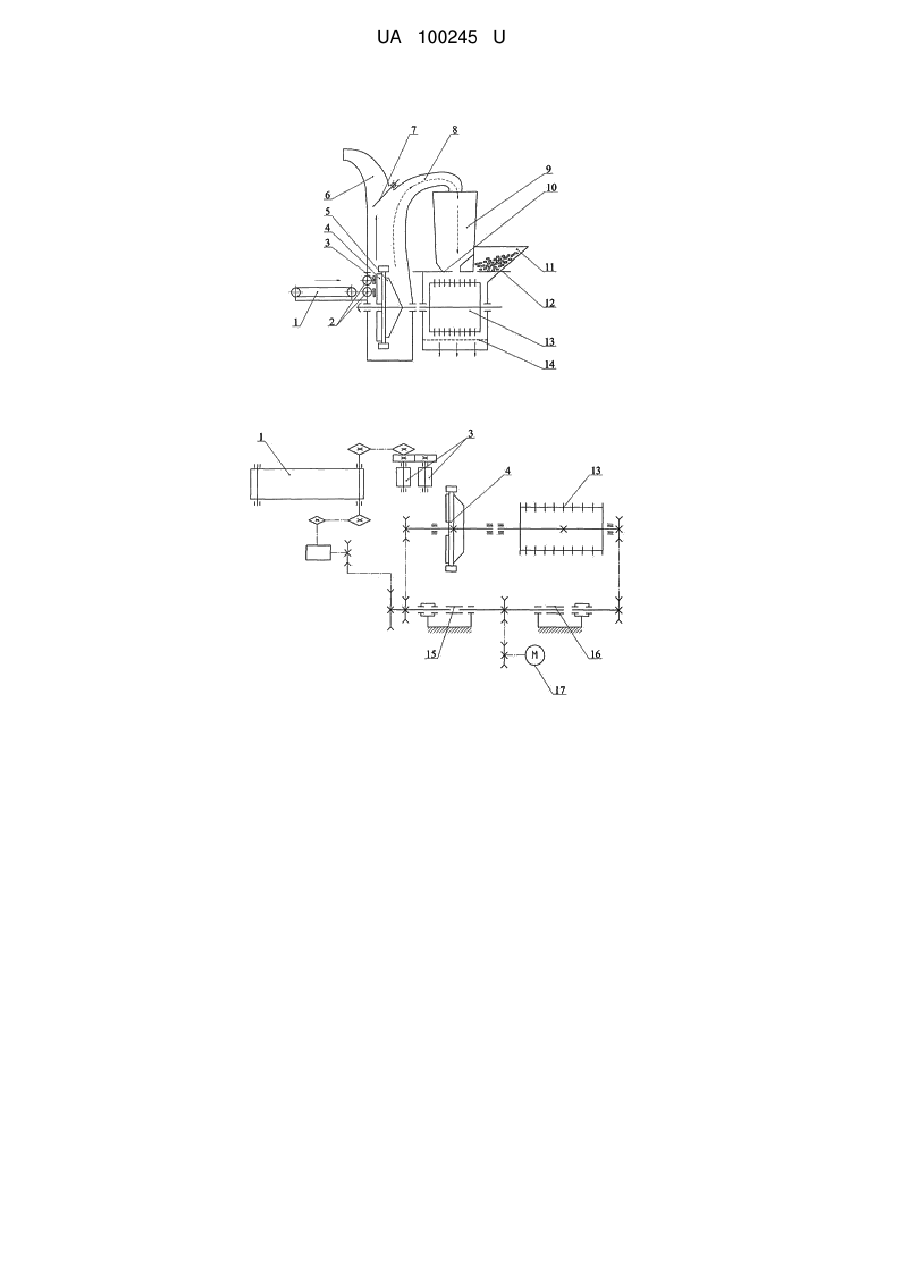

Реферат: UA 100245 U UA 100245 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, до пристроїв для подрібнення всіх видів зерна, качанів кукурудзи та стеблових кормів. Відомий пристрій для подрібнення грубих та соковитих кормів РСС-6Б, до складу якого входить живильник, що складається з горизонтального та верхнього ланцюгово-планчатих транспортерів, верхнього і нижнього ущільнюючих вальців з пружинним прижимом, протирізальної пластини, різального дискового апарату з плоскими прямими ножами встановленими піц кутом до радіуса диска, кормопроводу з шарнірно закріпленим дефлектором [див. Резник Е.И. Кормоцехи на фермах. Е.И. Резник - Μ.: Россельхозиздат, 1980. - 181 с. ил.]. Як показала практика, недоліком такого типу подрібнювачів є складність конструкції та невідповідність якості подрібнення кормів зоотехнічним вимогам. Найбільш близьким до заявленого являється пристрій для подрібнення стеблових кормів типу ИГК-30Б [див. Ревенко І.І. Посібник-практикум: Машини та обладнання для тваринництва / І.І. Ревенко, М.В. Брагінець, О.О. Заболотько та ін.; - К.:Кондор, 2011. - С. 22-23]. Пристрій складається з живильного апарату, котрий містить горизонтальний та похилий транспортери, приймальну камеру, вентилятора-кидалки, подрібнювальну камеру, в середині якої концентрично закріплено два ряди нерухомих штифтів та три ряди рухомих штифтів відповідно розміщених на нерухомому і рухомому дисках, кормопроводу, дефлектора, яким відводиться готовий продукт та електроприводу. Недоліком даного пристрою є неконтрольоване за якістю подрібнення матеріалу і складність конструкції. Окрім цього штифтовий подрібнювач сировини унеможливлює подрібнення зерна, качанів кукурудзи та соковитих кормів. В основу корисної моделі поставлена задача удосконалення подрібнювача кормів з метою зниження енерговитрат та підвищення якісних показників подрібнення всіх видів зерна, качанів кукурудзи та стеблових кормів. Поставлена задача вирішується тим, що універсальний подрібнювач кормів включає горизонтальний транспортер, живильні вальці, протирізальні пластини, ножовий подрібнювач, розвантажувальний та проміжний кормопроводи, накопичувач, завантажувальний бункер, подрібнювальний ротор та змінне решето, що дає можливість варіювати схему обробки та тип сировини. На кресленні представлена принципова схема розробленого універсального подрібнювача кормів. Універсальний подрібнювач кормів включає горизонтальний транспортер 1 для подачі подрібнювальної сировини, живильні вальці 2, що рівномірним шаром подають корми через протирізальні пластини 3 до ножового подрібнювача 4, лопаті 5, розвантажувальний кормопровід 6, заслінку 7 для регулювання напрямку руху подрібненої продукції, проміжний кормопровід 8, що з'єднаний з накопичувачем 9, заслінку 10, завантажувальний бункер 11, ручну регулювальну заслінку 12, подрібнювальний ротор 13, що складається з несучих дисків, крізь їх отворів проходять пальці, на яких шарнірно підвішені молотки, змінне решето 14 розміщене в подрібнювальній камері, муфти зчеплення 15 і 16 та електропривод 17. Запропонований універсальний подрібнювач кормів працює наступним чином. При подрібненні стеблових кормів запускають електропривод 17, який приводить в дію горизонтальний транспортер 1 і ножовий подрібнювач 4. Для цього до початку роботи вмикають муфту 15, а муфту зчеплення 16 роз'єднують і заслінкою 5 перекривають проміжний кормопровід 6. Після досягнення номінальної частоти обертання ножового подрібнювача 4 на горизонтальний транспортер 1 завантажують корми, який переміщує їх до живильних вальців 2, де вони ущільнюються та подаються рівномірним шаром до різальної пари - ножового подрібнювача 4 та протирізальних пластин 3. Подрібнені ножами частки корму потрапляють у повітряний потік, що створюється лопатями 5, і виводяться з подрібнювача через розвантажувальний кормопровід 6. Для забезпечення ефективного різання стеблових кормів ножі мають бути гострими, а зазор між ножовим подрібнювачем 4 і протирізальними пластинами 3 - не перевищувати 0,5-1 см. В разі подрібнення кукурудзяних качанів, сіна на борошно та інших стеблових кормів вводяться в зачеплення муфти 15 і 16, через які приводяться в дію подрібнювальний ротор 13, ножовий подрібнювач 4, горизонтальний транспортер 1 та живильні вальці 2. Регулювальною заслінкою 7 перекривається розвантажувальний кормопровід 6, в результаті чого відкривається проміжний кормопровід 8. На горизонтальний транспортер 1 завантажують корми, які переміщуютьсядо живильних вальців 2, де вони ущільнюються та подаються рівномірним шаром до різальної пари - ножового подрібнювача 4 та протирізальних пластин 3. Подрібнені ножами частки корму потрапляють у 1 UA 100245 U 5 10 15 20 25 повітряний потік, що створюється лопатями і направляється через проміжний кормопровід 8 до накопичувача 9, з якого за допомогою заслінки 10 дозовано надходять до подрібнювального ротора 13. Під дією молотків ротора 13, що обертається, частки корму подрібнюються. Продукти подрібнення просіваються крізь решето 14 в зарешітний простір і подаються у бункернагромаджувач або транспортні засоби. При подрібненні зернових та інших сипких кормів запускають електропривод 17, який приводить в дію горизонтальний транспортер 1, живильні вальці 2, а також ножовий подрібнювач 4 відключають. Для цього виводиться із зачеплення муфта 15. Також перекривають заслінку 10 на накопичувачі 9. Подачу зерна до подрібнювального ротора 13 із завантажувального бункера 11 регулюють заслінкою 12. Для одержання необхідної крупності продукту перед пуском подрібнювача встановлюють відповідне змінне решето 14. У робочій камері зерно подрібнюється молотками і потоком повітря крізь отвори решета продукти подрібнювання виносяться в зарешітний простір, звідки подаються у бункер-нагромаджувач або транспортні засоби. Таким чином застосування принципової схеми розробленого універсального подрібнювача кормів дає можливість здійснювати подрібнення всіх видів зерна, качанів кукурудзи, стеблових кормів, зменшити спрацювання деталей та збільшити продуктивність при мінімальних енергозатратах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Подрібнювач кормів містить живильний апарат, приймальну камеру, штифтовий подрібнювальний апарат та кормопровід з дефлектором, який відрізняється тим, що включає горизонтальний транспортер, живильні вальці, протирізальні пластини, ножовий подрібнювач, розвантажувальний та проміжний кормопроводи, накопичувач, бункер, подрібнювальний ротор та змінне решето. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
