Подрібнювач-змішувач кормів

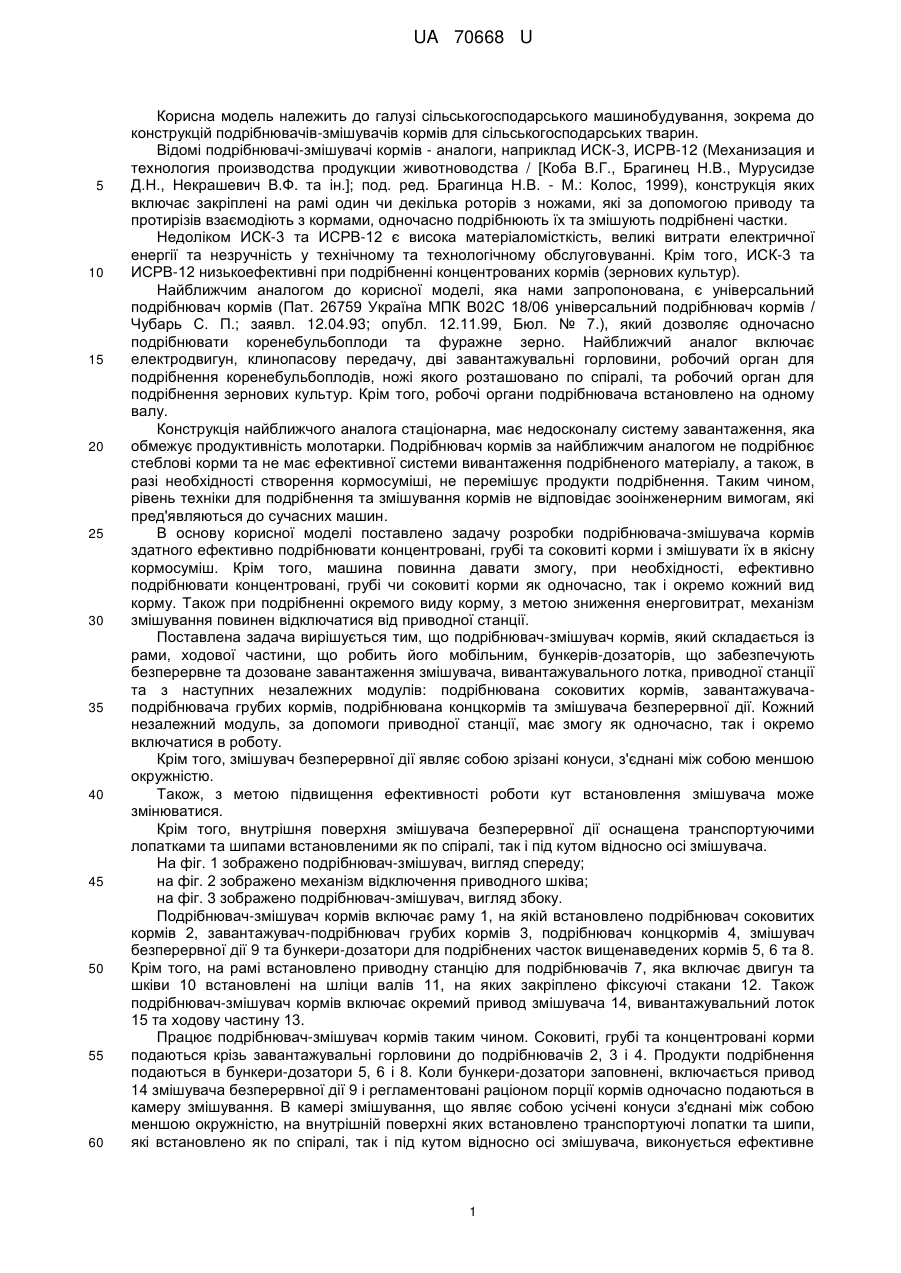

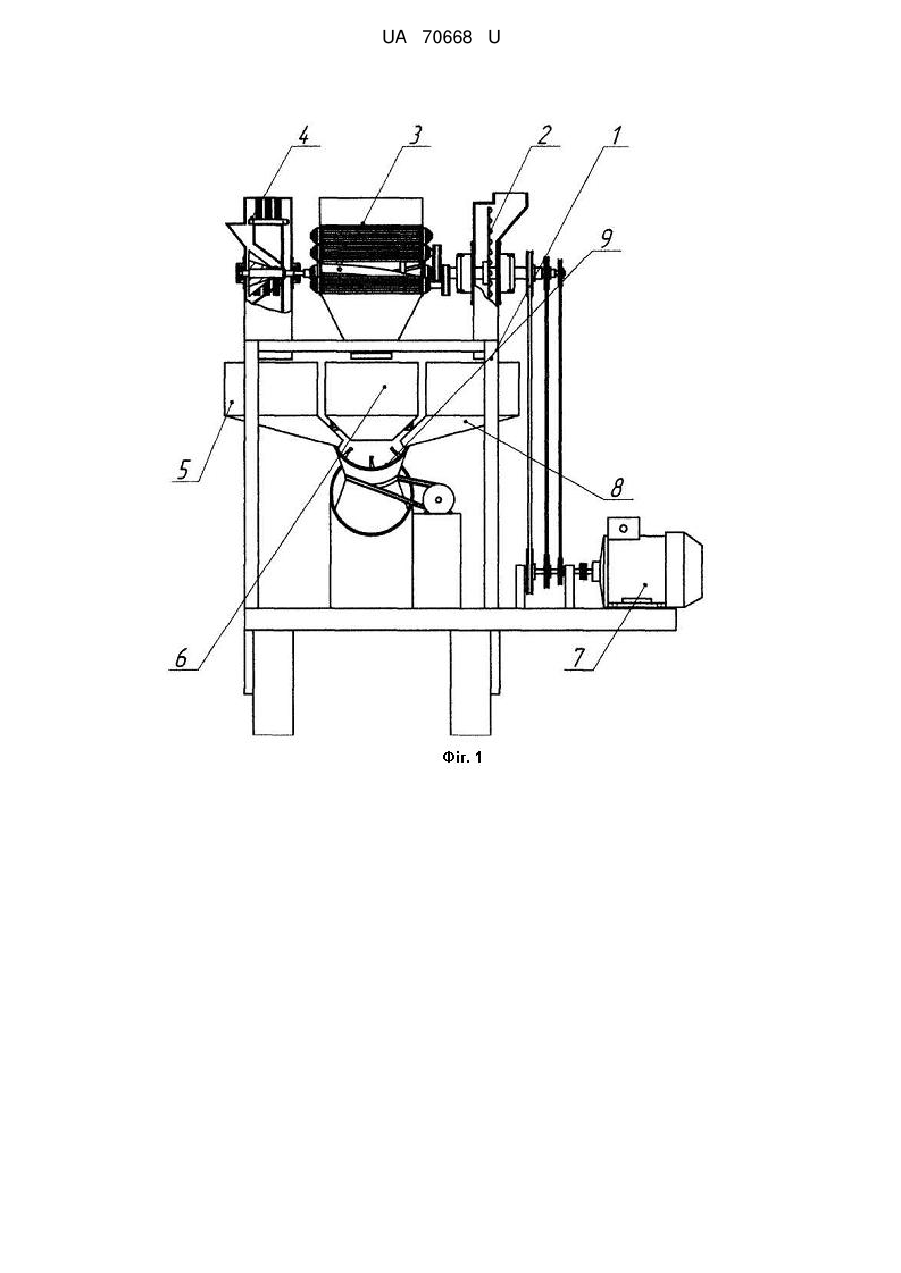

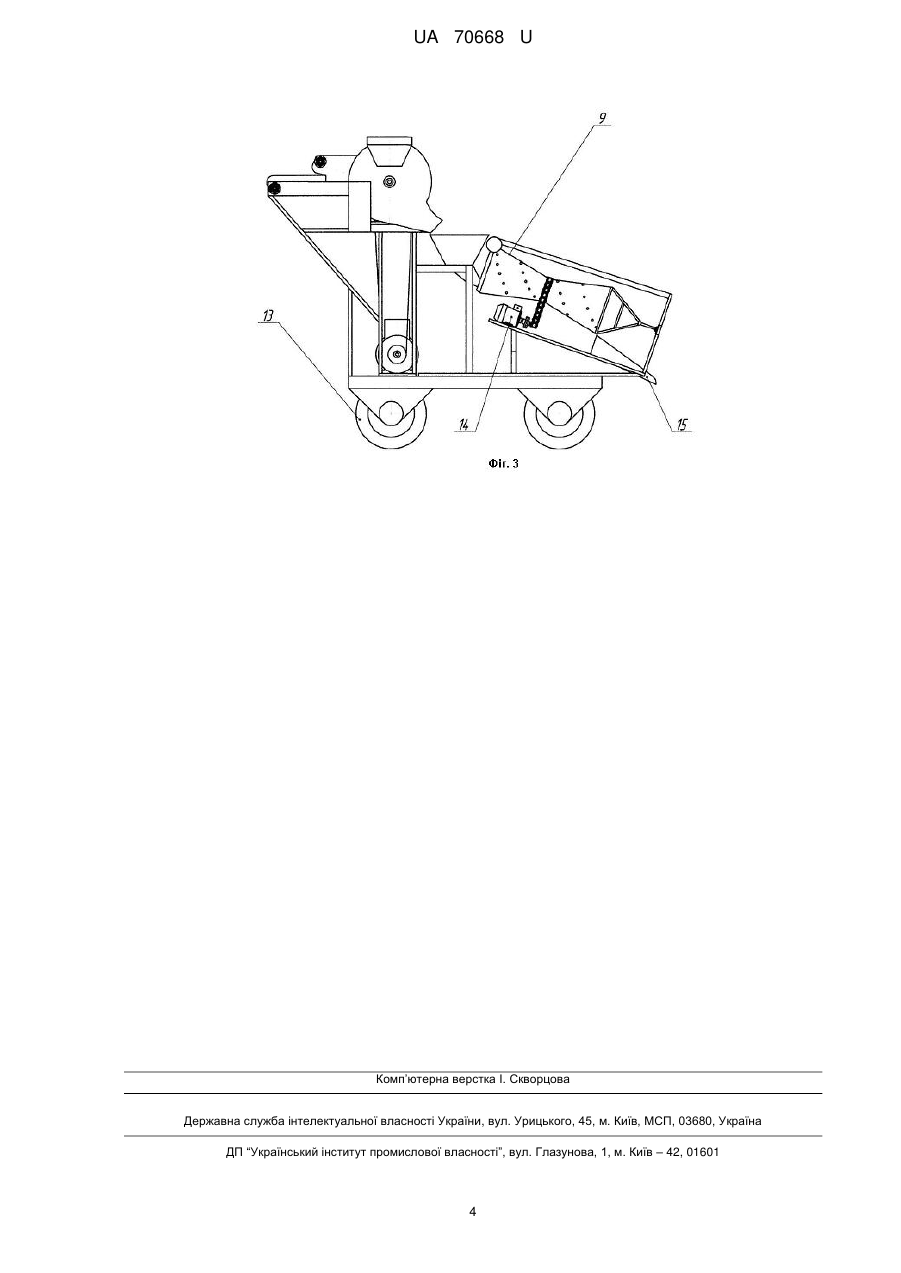

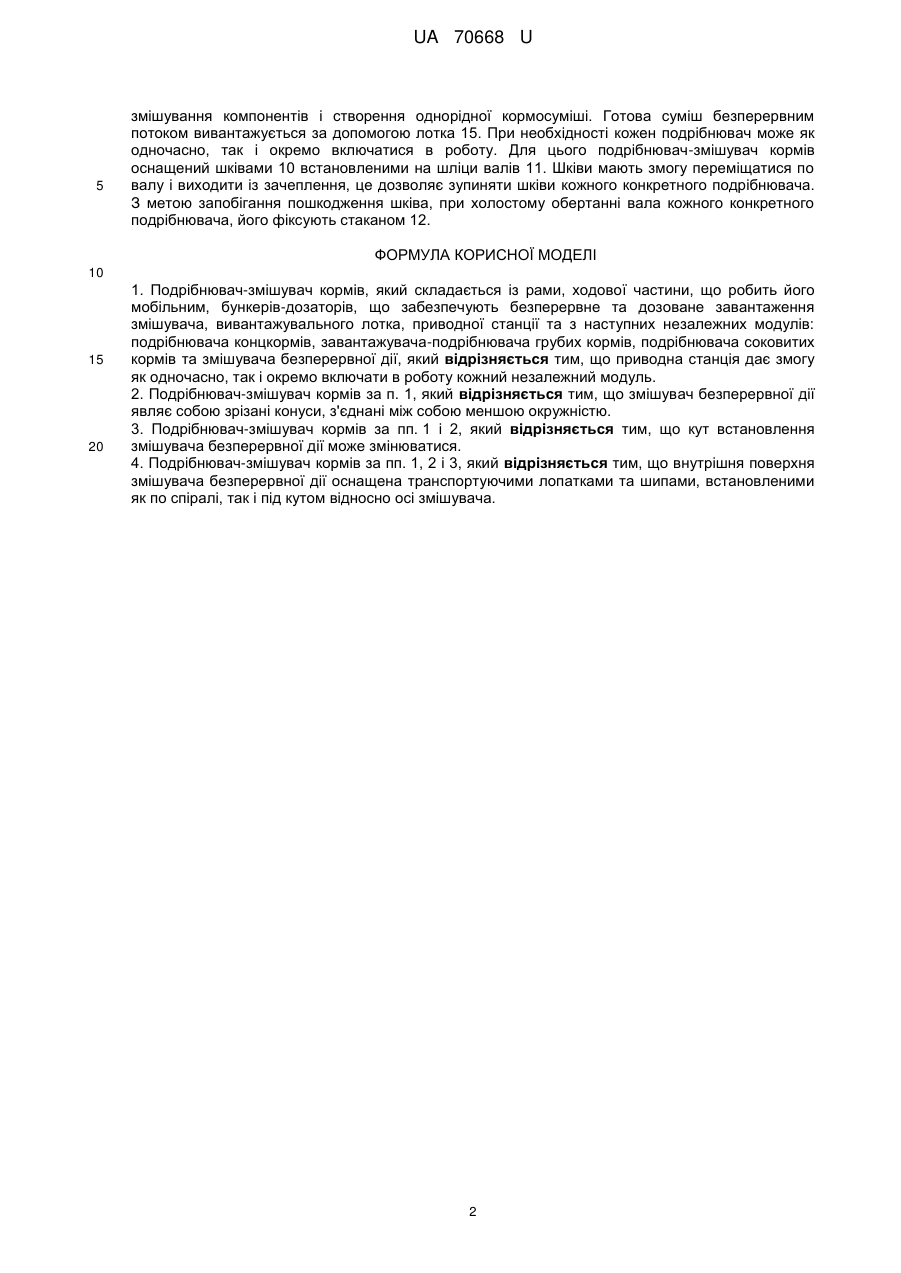

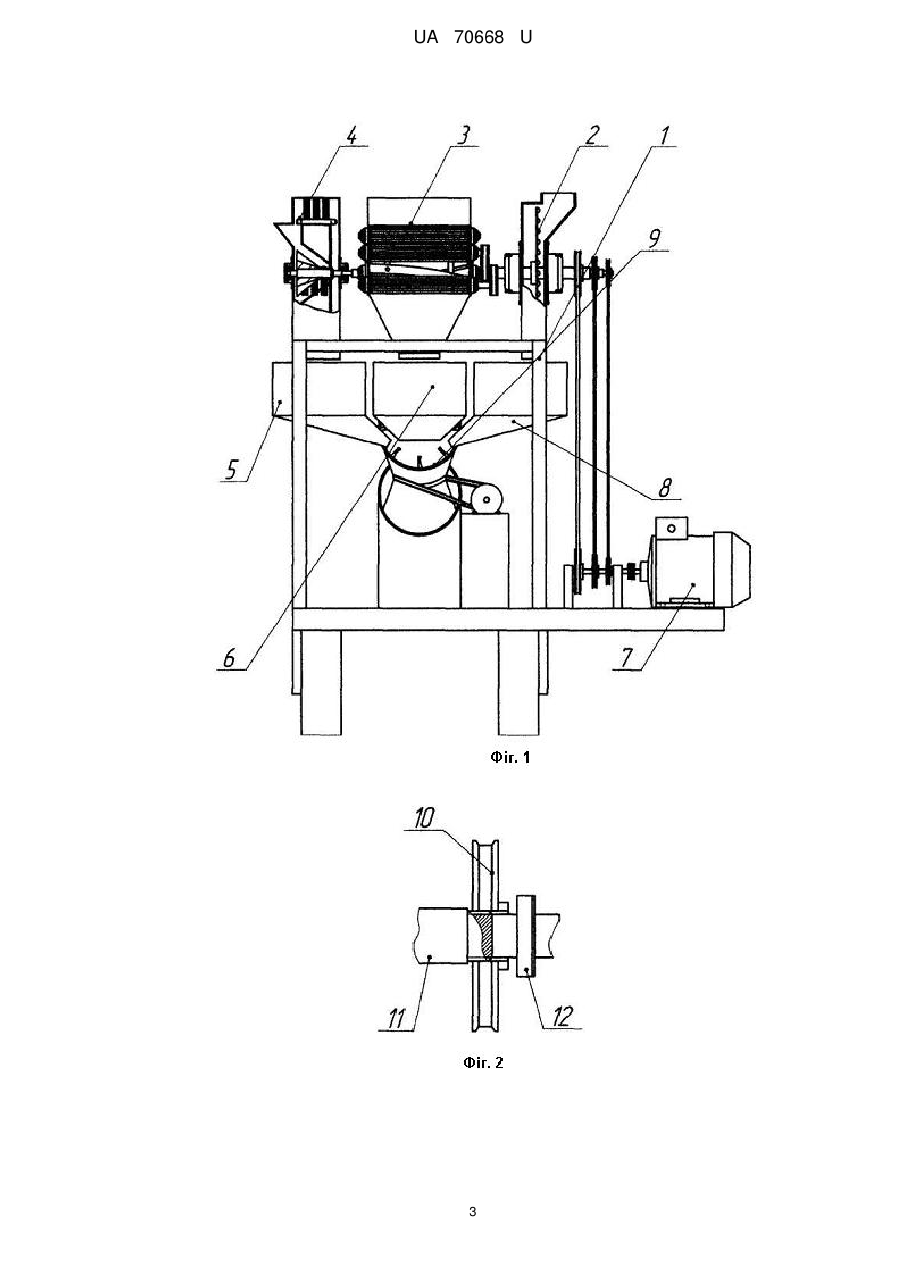

Реферат: UA 70668 U UA 70668 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до конструкцій подрібнювачів-змішувачів кормів для сільськогосподарських тварин. Відомі подрібнювачі-змішувачі кормів - аналоги, наприклад ИСК-3, ИСРВ-12 (Механизация и технология производства продукции животноводства / [Коба В.Г., Брагинец Н.В., Мурусидзе Д.Н., Некрашевич В.Ф. та ін.]; под. ред. Брагинца Н.В. - М.: Колос, 1999), конструкція яких включає закріплені на рамі один чи декілька роторів з ножами, які за допомогою приводу та протирізів взаємодіють з кормами, одночасно подрібнюють їх та змішують подрібнені частки. Недоліком ИСК-3 та ИСРВ-12 є висока матеріаломісткість, великі витрати електричної енергії та незручність у технічному та технологічному обслуговуванні. Крім того, ИСК-3 та ИСРВ-12 низькоефективні при подрібненні концентрованих кормів (зернових культур). Найближчим аналогом до корисної моделі, яка нами запропонована, є універсальний подрібнювач кормів (Пат. 26759 Україна МПК В02С 18/06 універсальний подрібнювач кормів / Чубарь С. П.; заявл. 12.04.93; опубл. 12.11.99, Бюл. № 7.), який дозволяє одночасно подрібнювати коренебульбоплоди та фуражне зерно. Найближчий аналог включає електродвигун, клинопасову передачу, дві завантажувальні горловини, робочий орган для подрібнення коренебульбоплодів, ножі якого розташовано по спіралі, та робочий орган для подрібнення зернових культур. Крім того, робочі органи подрібнювача встановлено на одному валу. Конструкція найближчого аналога стаціонарна, має недосконалу систему завантаження, яка обмежує продуктивність молотарки. Подрібнювач кормів за найближчим аналогом не подрібнює стеблові корми та не має ефективної системи вивантаження подрібненого матеріалу, а також, в разі необхідності створення кормосуміші, не перемішує продукти подрібнення. Таким чином, рівень техніки для подрібнення та змішування кормів не відповідає зооінженерним вимогам, які пред'являються до сучасних машин. В основу корисної моделі поставлено задачу розробки подрібнювача-змішувача кормів здатного ефективно подрібнювати концентровані, грубі та соковиті корми і змішувати їх в якісну кормосуміш. Крім того, машина повинна давати змогу, при необхідності, ефективно подрібнювати концентровані, грубі чи соковиті корми як одночасно, так і окремо кожний вид корму. Також при подрібненні окремого виду корму, з метою зниження енерговитрат, механізм змішування повинен відключатися від приводної станції. Поставлена задача вирішується тим, що подрібнювач-змішувач кормів, який складається із рами, ходової частини, що робить його мобільним, бункерів-дозаторів, що забезпечують безперервне та дозоване завантаження змішувача, вивантажувального лотка, приводної станції та з наступних незалежних модулів: подрібнювана соковитих кормів, завантажувачаподрібнювача грубих кормів, подрібнювана концкормів та змішувача безперервної дії. Кожний незалежний модуль, за допомоги приводної станції, має змогу як одночасно, так і окремо включатися в роботу. Крім того, змішувач безперервної дії являє собою зрізані конуси, з'єднані між собою меншою окружністю. Також, з метою підвищення ефективності роботи кут встановлення змішувача може змінюватися. Крім того, внутрішня поверхня змішувача безперервної дії оснащена транспортуючими лопатками та шипами встановленими як по спіралі, так і під кутом відносно осі змішувача. На фіг. 1 зображено подрібнювач-змішувач, вигляд спереду; на фіг. 2 зображено механізм відключення приводного шківа; на фіг. 3 зображено подрібнювач-змішувач, вигляд збоку. Подрібнювач-змішувач кормів включає раму 1, на якій встановлено подрібнювач соковитих кормів 2, завантажувач-подрібнювач грубих кормів 3, подрібнювач концкормів 4, змішувач безперервної дії 9 та бункери-дозатори для подрібнених часток вищенаведених кормів 5, 6 та 8. Крім того, на рамі встановлено приводну станцію для подрібнювачів 7, яка включає двигун та шківи 10 встановлені на шліци валів 11, на яких закріплено фіксуючі стакани 12. Також подрібнювач-змішувач кормів включає окремий привод змішувача 14, вивантажувальний лоток 15 та ходову частину 13. Працює подрібнювач-змішувач кормів таким чином. Соковиті, грубі та концентровані корми подаються крізь завантажувальні горловини до подрібнювачів 2, 3 і 4. Продукти подрібнення подаються в бункери-дозатори 5, 6 і 8. Коли бункери-дозатори заповнені, включається привод 14 змішувача безперервної дії 9 і регламентовані раціоном порції кормів одночасно подаються в камеру змішування. В камері змішування, що являє собою усічені конуси з'єднані між собою меншою окружністю, на внутрішній поверхні яких встановлено транспортуючі лопатки та шипи, які встановлено як по спіралі, так і під кутом відносно осі змішувача, виконується ефективне 1 UA 70668 U 5 змішування компонентів і створення однорідної кормосуміші. Готова суміш безперервним потоком вивантажується за допомогою лотка 15. При необхідності кожен подрібнювач може як одночасно, так і окремо включатися в роботу. Для цього подрібнювач-змішувач кормів оснащений шківами 10 встановленими на шліци валів 11. Шківи мають змогу переміщатися по валу і виходити із зачеплення, це дозволяє зупиняти шківи кожного конкретного подрібнювача. З метою запобігання пошкодження шківа, при холостому обертанні вала кожного конкретного подрібнювача, його фіксують стаканом 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Подрібнювач-змішувач кормів, який складається із рами, ходової частини, що робить його мобільним, бункерів-дозаторів, що забезпечують безперервне та дозоване завантаження змішувача, вивантажувального лотка, приводної станції та з наступних незалежних модулів: подрібнювача концкормів, завантажувача-подрібнювача грубих кормів, подрібнювача соковитих кормів та змішувача безперервної дії, який відрізняється тим, що приводна станція дає змогу як одночасно, так і окремо включати в роботу кожний незалежний модуль. 2. Подрібнювач-змішувач кормів за п. 1, який відрізняється тим, що змішувач безперервної дії являє собою зрізані конуси, з'єднані між собою меншою окружністю. 3. Подрібнювач-змішувач кормів за пп. 1 і 2, який відрізняється тим, що кут встановлення змішувача безперервної дії може змінюватися. 4. Подрібнювач-змішувач кормів за пп. 1, 2 і 3, який відрізняється тим, що внутрішня поверхня змішувача безперервної дії оснащена транспортуючими лопатками та шипами, встановленими як по спіралі, так і під кутом відносно осі змішувача. 2 UA 70668 U 3 UA 70668 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
