Рама візка пасажирського вагона

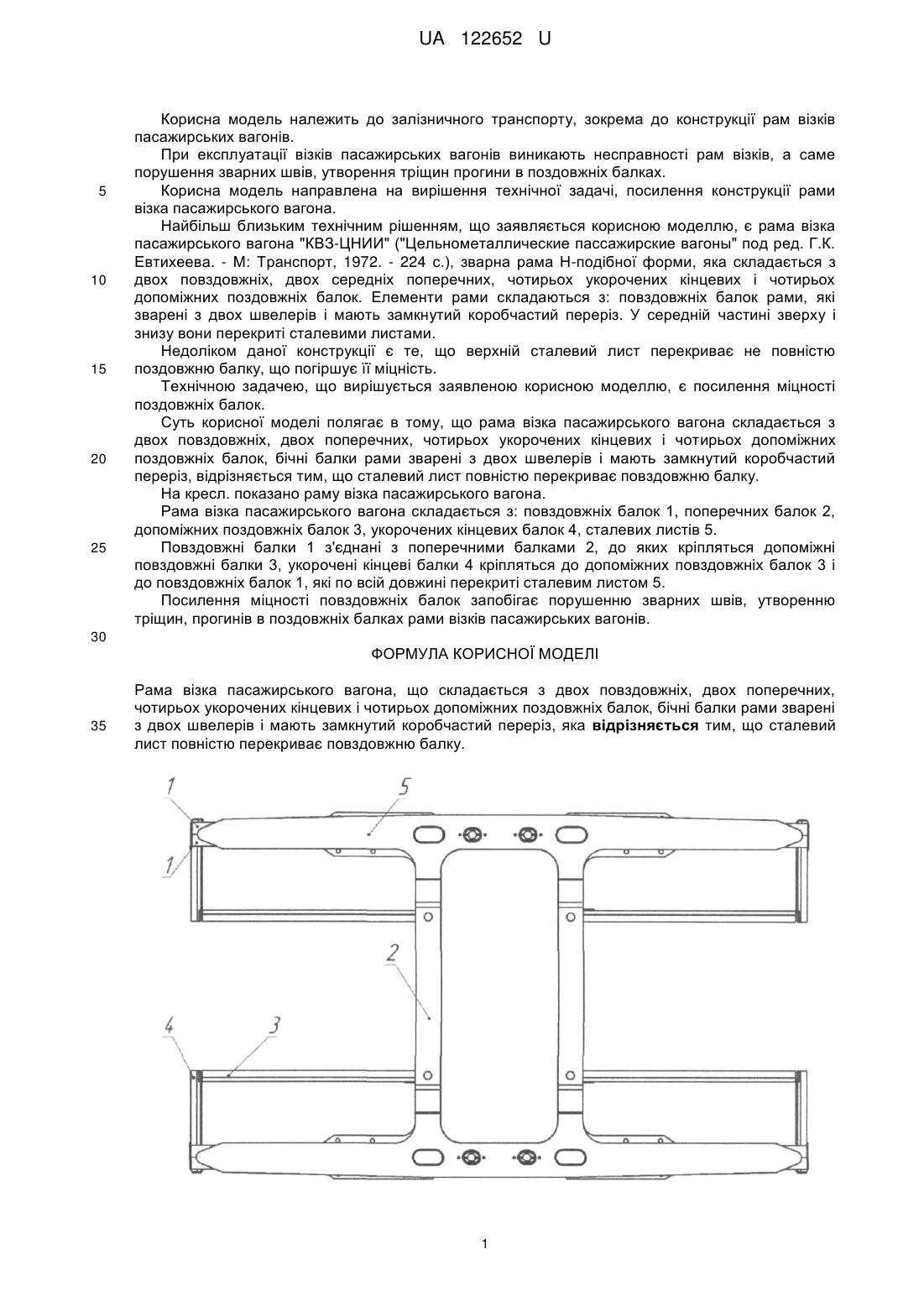

Реферат: Рама візка пасажирського вагона складається з двох повздовжніх, двох поперечних, чотирьох укорочених кінцевих і чотирьох допоміжних поздовжніх балок, бічні балки рами зварені з двох швелерів і мають замкнутий коробчастий переріз, причому сталевий лист повністю перекриває повздовжню балку. UA 122652 U (12) UA 122652 U UA 122652 U 5 10 15 20 25 Корисна модель належить до залізничного транспорту, зокрема до конструкції рам візків пасажирських вагонів. При експлуатації візків пасажирських вагонів виникають несправності рам візків, а саме порушення зварних швів, утворення тріщин прогини в поздовжніх балках. Корисна модель направлена на вирішення технічної задачі, посилення конструкції рами візка пасажирського вагона. Найбільш близьким технічним рішенням, що заявляється корисною моделлю, є рама візка пасажирського вагона "КВЗ-ЦНИИ" ("Цельнометаллические пассажирские вагоны" под ред. Г.К. Евтихеева. - М: Транспорт, 1972. - 224 с.), зварна рама Н-подібної форми, яка складається з двох повздовжніх, двох середніх поперечних, чотирьох укорочених кінцевих і чотирьох допоміжних поздовжніх балок. Елементи рами складаються з: повздовжніх балок рами, які зварені з двох швелерів і мають замкнутий коробчастий переріз. У середній частині зверху і знизу вони перекриті сталевими листами. Недоліком даної конструкції є те, що верхній сталевий лист перекриває не повністю поздовжню балку, що погіршує її міцність. Технічною задачею, що вирішується заявленою корисною моделлю, є посилення міцності поздовжніх балок. Суть корисної моделі полягає в тому, що рама візка пасажирського вагона складається з двох повздовжніх, двох поперечних, чотирьох укорочених кінцевих і чотирьох допоміжних поздовжніх балок, бічні балки рами зварені з двох швелерів і мають замкнутий коробчастий переріз, відрізняється тим, що сталевий лист повністю перекриває повздовжню балку. На кресл. показано раму візка пасажирського вагона. Рама візка пасажирського вагона складається з: повздовжніх балок 1, поперечних балок 2, допоміжних поздовжніх балок 3, укорочених кінцевих балок 4, сталевих листів 5. Повздовжні балки 1 з'єднані з поперечними балками 2, до яких кріпляться допоміжні повздовжні балки 3, укорочені кінцеві балки 4 кріпляться до допоміжних повздовжніх балок 3 і до повздовжніх балок 1, які по всій довжині перекриті сталевим листом 5. Посилення міцності повздовжніх балок запобігає порушенню зварних швів, утворенню тріщин, прогинів в поздовжніх балках рами візків пасажирських вагонів. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Рама візка пасажирського вагона, що складається з двох повздовжніх, двох поперечних, чотирьох укорочених кінцевих і чотирьох допоміжних поздовжніх балок, бічні балки рами зварені з двох швелерів і мають замкнутий коробчастий переріз, яка відрізняється тим, що сталевий лист повністю перекриває повздовжню балку. 1 UA 122652 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
