Щелепна відновлювальна конструкція (біосумісна штучна щелепа)

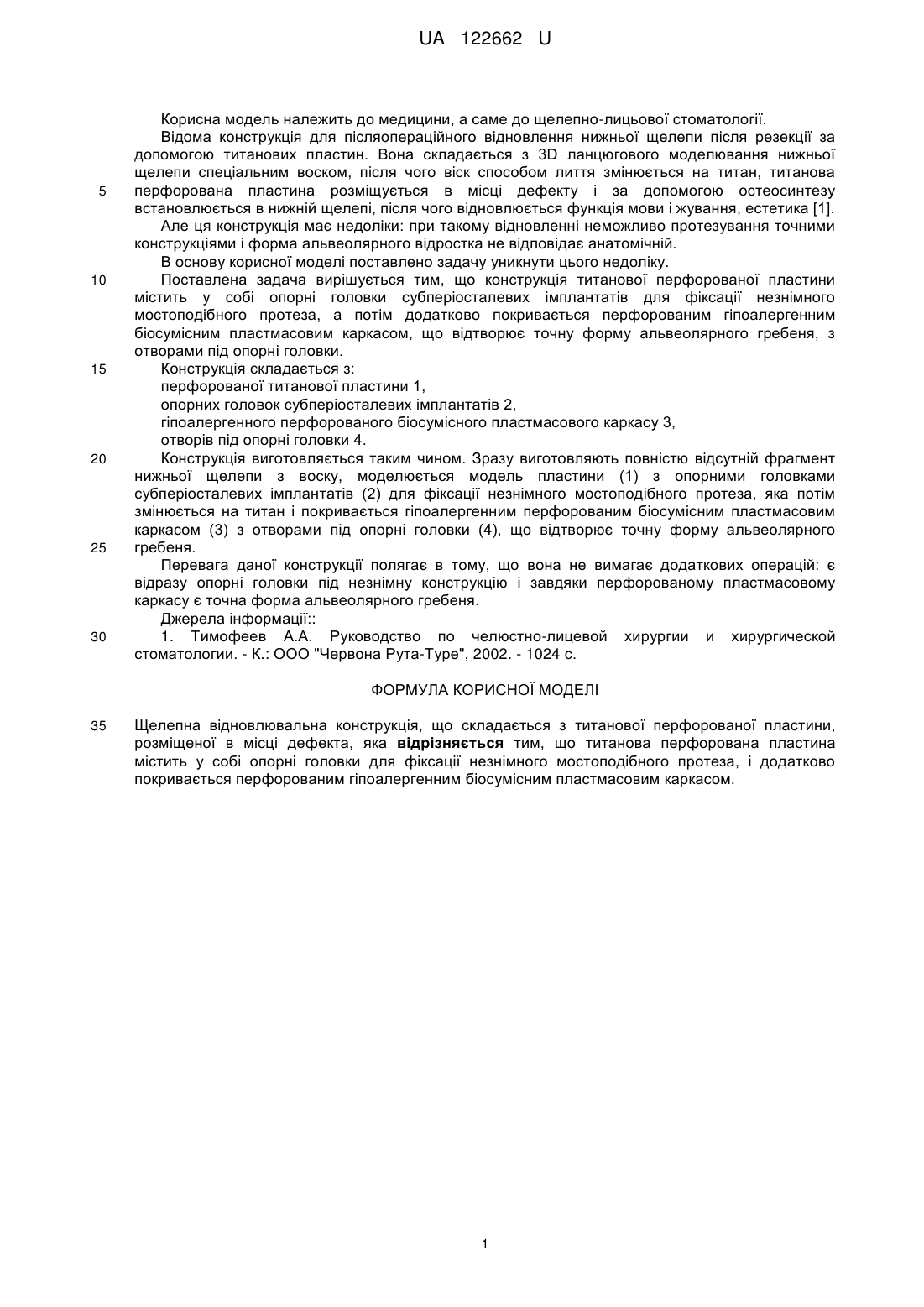

Реферат: UA 122662 U UA 122662 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до щелепно-лицьової стоматології. Відома конструкція для післяопераційного відновлення нижньої щелепи після резекції за допомогою титанових пластин. Вона складається з 3D ланцюгового моделювання нижньої щелепи спеціальним воском, після чого віск способом лиття змінюється на титан, титанова перфорована пластина розміщується в місці дефекту і за допомогою остеосинтезу встановлюється в нижній щелепі, після чого відновлюється функція мови і жування, естетика [1]. Але ця конструкція має недоліки: при такому відновленні неможливо протезування точними конструкціями і форма альвеолярного відростка не відповідає анатомічній. В основу корисної моделі поставлено задачу уникнути цього недоліку. Поставлена задача вирішується тим, що конструкція титанової перфорованої пластини містить у собі опорні головки субперіосталевих імплантатів для фіксації незнімного мостоподібного протеза, а потім додатково покривається перфорованим гіпоалергенним біосумісним пластмасовим каркасом, що відтворює точну форму альвеолярного гребеня, з отворами під опорні головки. Конструкція складається з: перфорованої титанової пластини 1, опорних головок субперіосталевих імплантатів 2, гіпоалергенного перфорованого біосумісного пластмасового каркасу 3, отворів під опорні головки 4. Конструкція виготовляється таким чином. Зразу виготовляють повністю відсутній фрагмент нижньої щелепи з воску, моделюється модель пластини (1) з опорними головками субперіосталевих імплантатів (2) для фіксації незнімного мостоподібного протеза, яка потім змінюється на титан і покривається гіпоалергенним перфорованим біосумісним пластмасовим каркасом (3) з отворами під опорні головки (4), що відтворює точну форму альвеолярного гребеня. Перевага даної конструкції полягає в тому, що вона не вимагає додаткових операцій: є відразу опорні головки під незнімну конструкцію і завдяки перфорованому пластмасовому каркасу є точна форма альвеолярного гребеня. Джерела інформації:: 1. Тимофеев А.А. Руководство по челюстно-лицевой хирургии и хирургической стоматологии. - К.: ООО "Червона Рута-Туре", 2002. - 1024 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Щелепна відновлювальна конструкція, що складається з титанової перфорованої пластини, розміщеної в місці дефекта, яка відрізняється тим, що титанова перфорована пластина містить у собі опорні головки для фіксації незнімного мостоподібного протеза, і додатково покривається перфорованим гіпоалергенним біосумісним пластмасовим каркасом. 1 UA 122662 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
