Пристрій для зняття відбитків нижньої щелепи

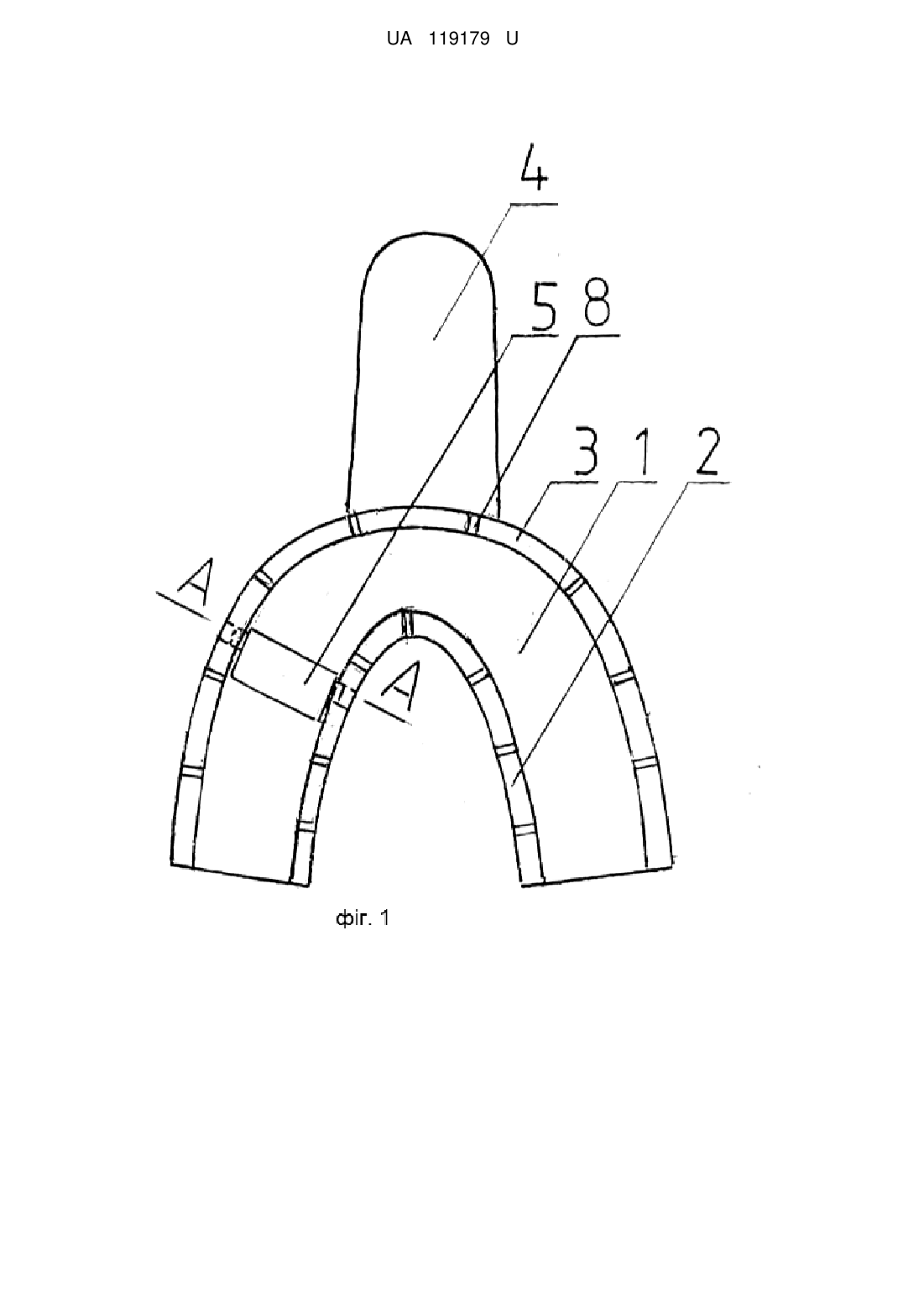

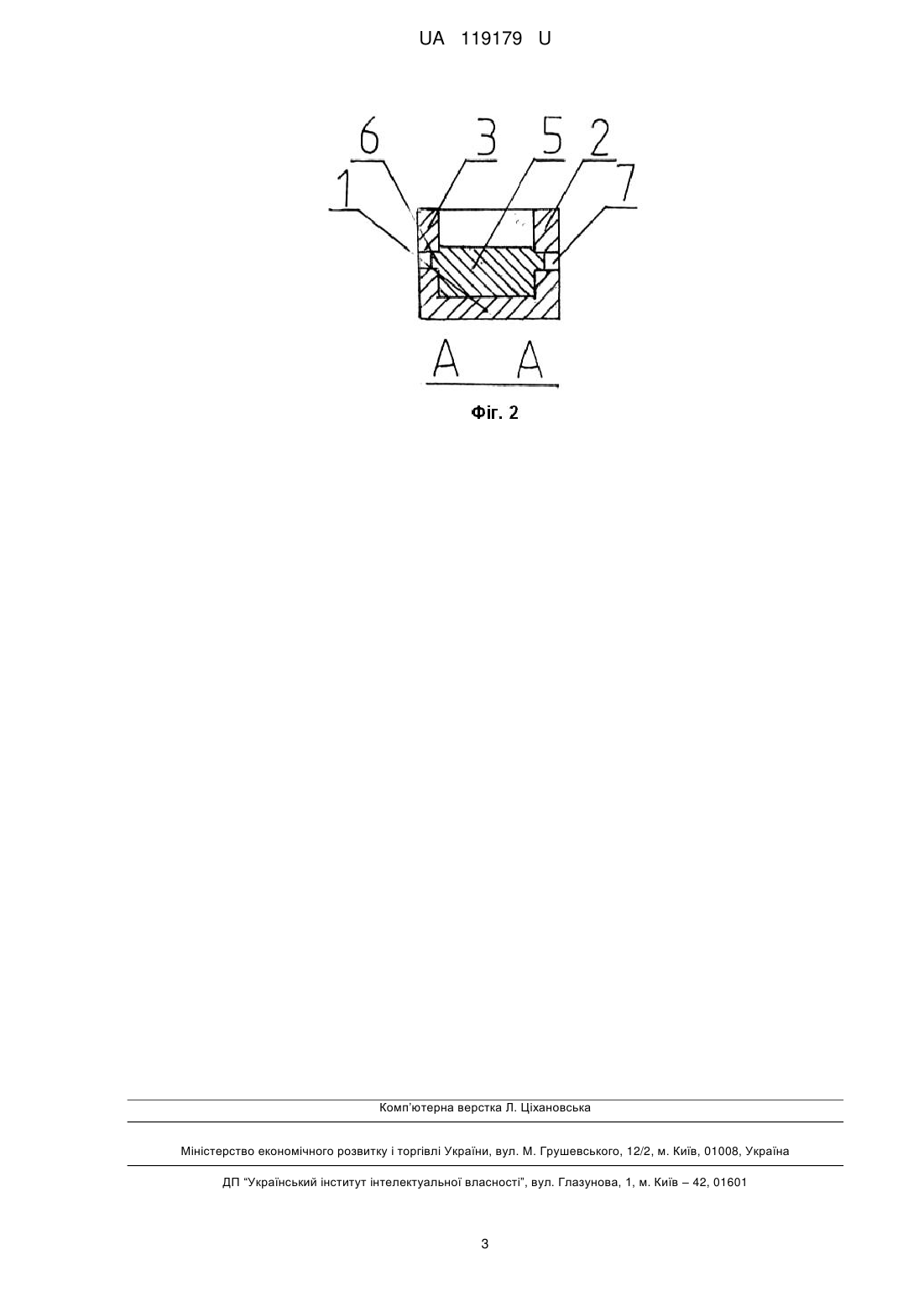

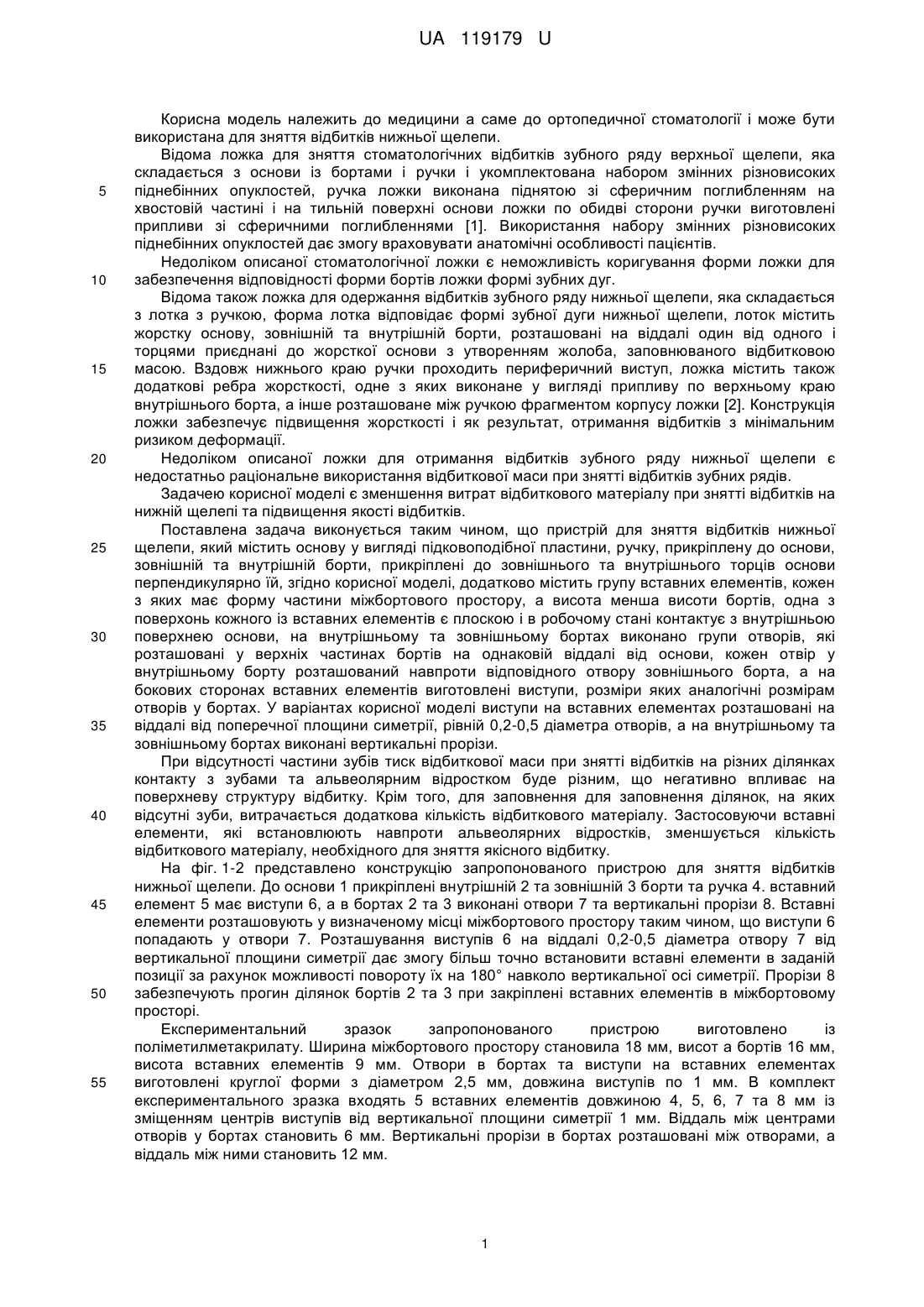

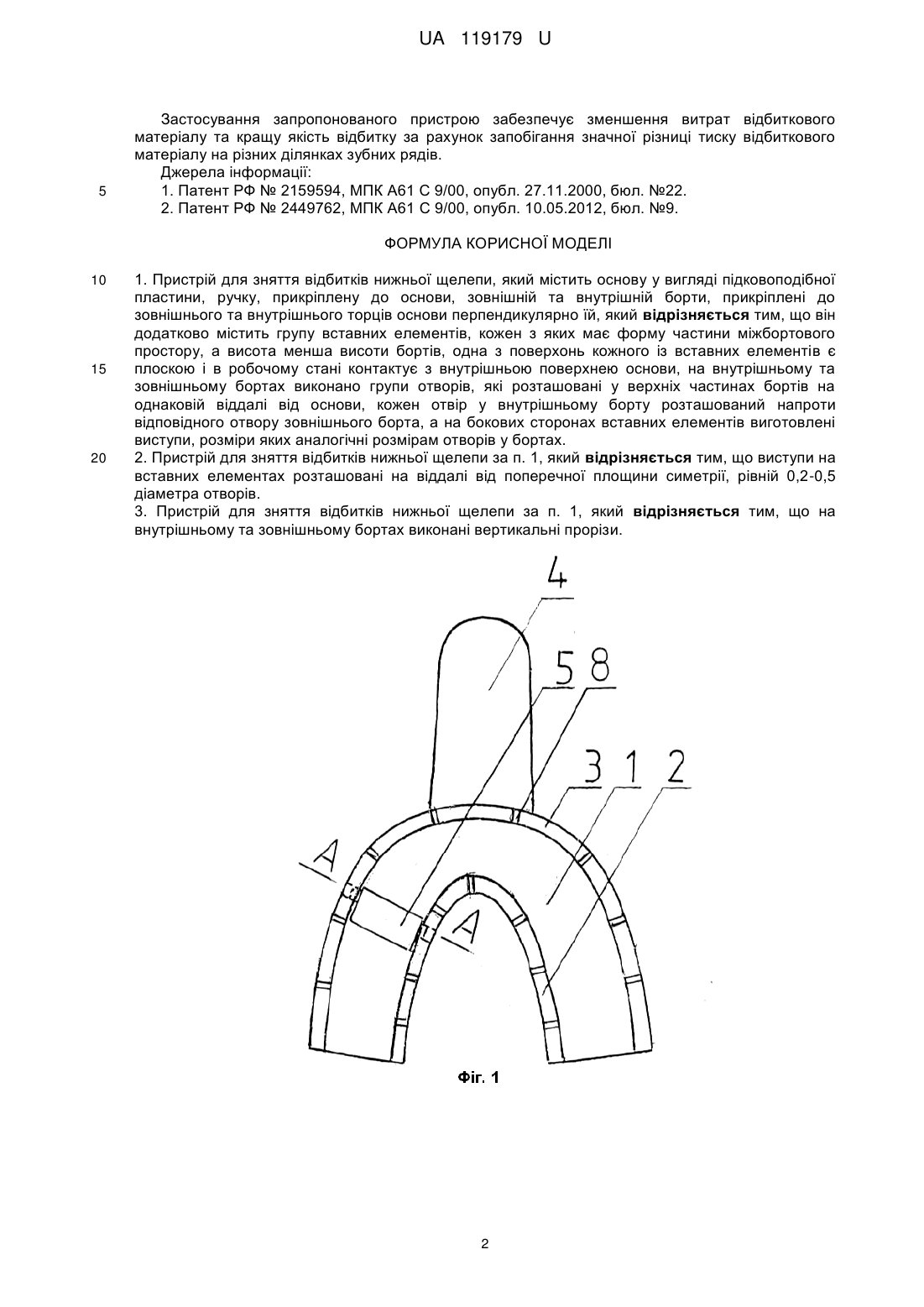

Реферат: Пристрій для зняття відбитків нижньої щелепи містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй. Пристрій додатково містить групу вставних елементів, кожен з яких має форму частини міжбортового простору, а висота менша висоти бортів, одна з поверхонь кожного із вставних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, на внутрішньому та зовнішньому бортах виконано групи отворів, які розташовані у верхніх частинах бортів на однаковій віддалі від основи. Кожен отвір у внутрішньому борту розташований напроти відповідного отвору зовнішнього борта, а на бокових сторонах вставних елементів виготовлені виступи, розміри яких аналогічні розмірам отворів у бортах. UA 119179 U (12) UA 119179 U UA 119179 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини а саме до ортопедичної стоматології і може бути використана для зняття відбитків нижньої щелепи. Відома ложка для зняття стоматологічних відбитків зубного ряду верхньої щелепи, яка складається з основи із бортами і ручки і укомплектована набором змінних різновисоких піднебінних опуклостей, ручка ложки виконана піднятою зі сферичним поглибленням на хвостовій частині і на тильній поверхні основи ложки по обидві сторони ручки виготовлені припливи зі сферичними поглибленнями [1]. Використання набору змінних різновисоких піднебінних опуклостей дає змогу враховувати анатомічні особливості пацієнтів. Недоліком описаної стоматологічної ложки є неможливість коригування форми ложки для забезпечення відповідності форми бортів ложки формі зубних дуг. Відома також ложка для одержання відбитків зубного ряду нижньої щелепи, яка складається з лотка з ручкою, форма лотка відповідає формі зубної дуги нижньої щелепи, лоток містить жорстку основу, зовнішній та внутрішній борти, розташовані на віддалі один від одного і торцями приєднані до жорсткої основи з утворенням жолоба, заповнюваного відбитковою масою. Вздовж нижнього краю ручки проходить периферичний виступ, ложка містить також додаткові ребра жорсткості, одне з яких виконане у вигляді припливу по верхньому краю внутрішнього борта, а інше розташоване між ручкою фрагментом корпусу ложки [2]. Конструкція ложки забезпечує підвищення жорсткості і як результат, отримання відбитків з мінімальним ризиком деформації. Недоліком описаної ложки для отримання відбитків зубного ряду нижньої щелепи є недостатньо раціональне використання відбиткової маси при знятті відбитків зубних рядів. Задачею корисної моделі є зменшення витрат відбиткового матеріалу при знятті відбитків на нижній щелепі та підвищення якості відбитків. Поставлена задача виконується таким чином, що пристрій для зняття відбитків нижньої щелепи, який містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, згідно корисної моделі, додатково містить групу вставних елементів, кожен з яких має форму частини міжбортового простору, а висота менша висоти бортів, одна з поверхонь кожного із вставних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, на внутрішньому та зовнішньому бортах виконано групи отворів, які розташовані у верхніх частинах бортів на однаковій віддалі від основи, кожен отвір у внутрішньому борту розташований навпроти відповідного отвору зовнішнього борта, а на бокових сторонах вставних елементів виготовлені виступи, розміри яких аналогічні розмірам отворів у бортах. У варіантах корисної моделі виступи на вставних елементах розташовані на віддалі від поперечної площини симетрії, рівній 0,2-0,5 діаметра отворів, а на внутрішньому та зовнішньому бортах виконані вертикальні прорізи. При відсутності частини зубів тиск відбиткової маси при знятті відбитків на різних ділянках контакту з зубами та альвеолярним відростком буде різним, що негативно впливає на поверхневу структуру відбитку. Крім того, для заповнення для заповнення ділянок, на яких відсутні зуби, витрачається додаткова кількість відбиткового матеріалу. Застосовуючи вставні елементи, які встановлюють навпроти альвеолярних відростків, зменшується кількість відбиткового матеріалу, необхідного для зняття якісного відбитку. На фіг. 1-2 представлено конструкцію запропонованого пристрою для зняття відбитків нижньої щелепи. До основи 1 прикріплені внутрішній 2 та зовнішній 3 борти та ручка 4. вставний елемент 5 має виступи 6, а в бортах 2 та 3 виконані отвори 7 та вертикальні прорізи 8. Вставні елементи розташовують у визначеному місці міжбортового простору таким чином, що виступи 6 попадають у отвори 7. Розташування виступів 6 на віддалі 0,2-0,5 діаметра отвору 7 від вертикальної площини симетрії дає змогу більш точно встановити вставні елементи в заданій позиції за рахунок можливості повороту їх на 180° навколо вертикальної осі симетрії. Прорізи 8 забезпечують прогин ділянок бортів 2 та 3 при закріплені вставних елементів в міжбортовому просторі. Експериментальний зразок запропонованого пристрою виготовлено із поліметилметакрилату. Ширина міжбортового простору становила 18 мм, висот а бортів 16 мм, висота вставних елементів 9 мм. Отвори в бортах та виступи на вставних елементах виготовлені круглої форми з діаметром 2,5 мм, довжина виступів по 1 мм. В комплект експериментального зразка входять 5 вставних елементів довжиною 4, 5, 6, 7 та 8 мм із зміщенням центрів виступів від вертикальної площини симетрії 1 мм. Віддаль між центрами отворів у бортах становить 6 мм. Вертикальні прорізи в бортах розташовані між отворами, а віддаль між ними становить 12 мм. 1 UA 119179 U 5 Застосування запропонованого пристрою забезпечує зменшення витрат відбиткового матеріалу та кращу якість відбитку за рахунок запобігання значної різниці тиску відбиткового матеріалу на різних ділянках зубних рядів. Джерела інформації: 1. Патент РФ № 2159594, МПК А61 С 9/00, опубл. 27.11.2000, бюл. №22. 2. Патент РФ № 2449762, МПК А61 С 9/00, опубл. 10.05.2012, бюл. №9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Пристрій для зняття відбитків нижньої щелепи, який містить основу у вигляді підковоподібної пластини, ручку, прикріплену до основи, зовнішній та внутрішній борти, прикріплені до зовнішнього та внутрішнього торців основи перпендикулярно їй, який відрізняється тим, що він додатково містить групу вставних елементів, кожен з яких має форму частини міжбортового простору, а висота менша висоти бортів, одна з поверхонь кожного із вставних елементів є плоскою і в робочому стані контактує з внутрішньою поверхнею основи, на внутрішньому та зовнішньому бортах виконано групи отворів, які розташовані у верхніх частинах бортів на однаковій віддалі від основи, кожен отвір у внутрішньому борту розташований напроти відповідного отвору зовнішнього борта, а на бокових сторонах вставних елементів виготовлені виступи, розміри яких аналогічні розмірам отворів у бортах. 2. Пристрій для зняття відбитків нижньої щелепи за п. 1, який відрізняється тим, що виступи на вставних елементах розташовані на віддалі від поперечної площини симетрії, рівній 0,2-0,5 діаметра отворів. 3. Пристрій для зняття відбитків нижньої щелепи за п. 1, який відрізняється тим, що на внутрішньому та зовнішньому бортах виконані вертикальні прорізи. 2 UA 119179 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
