Захисний шолом снайпера

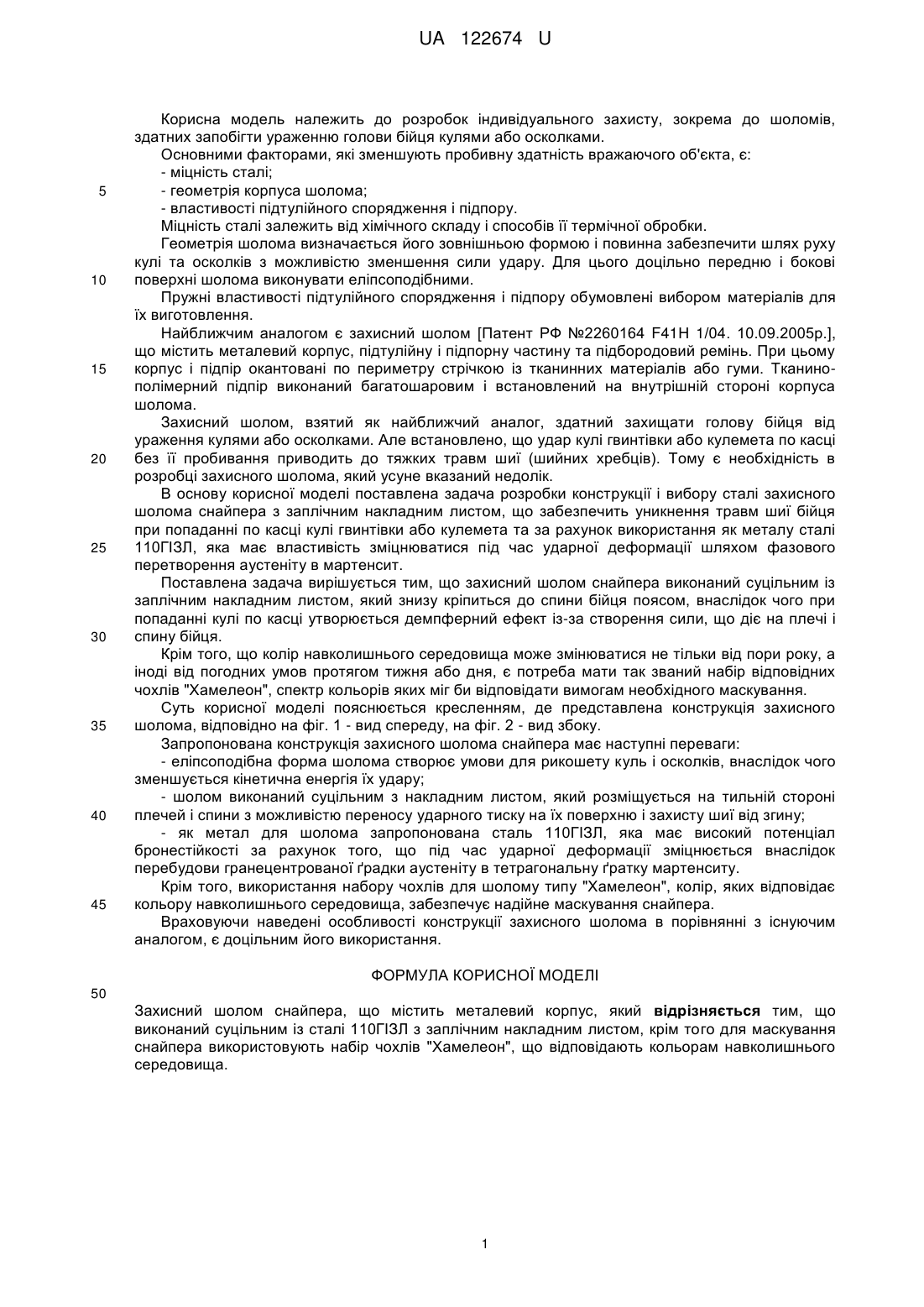

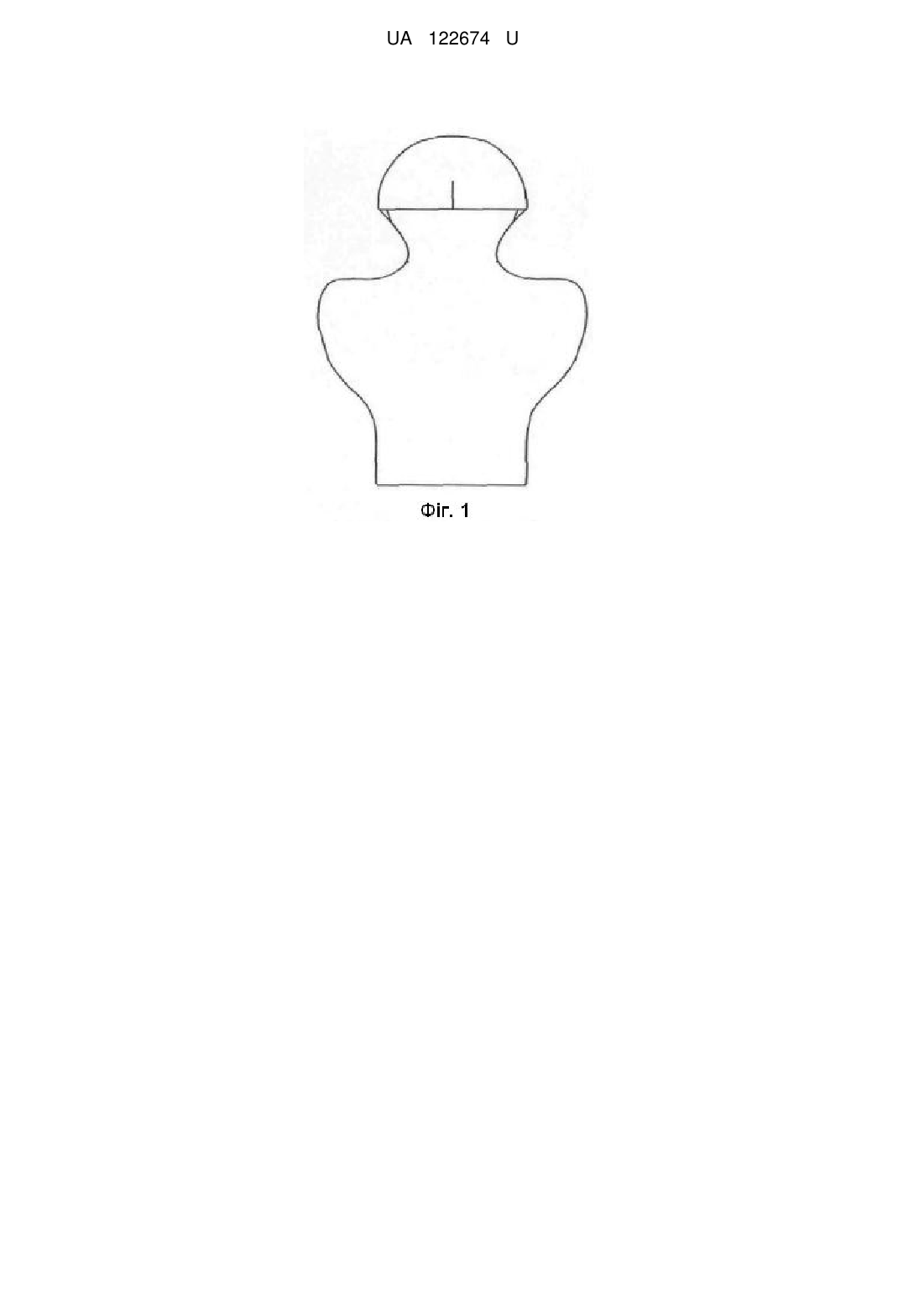

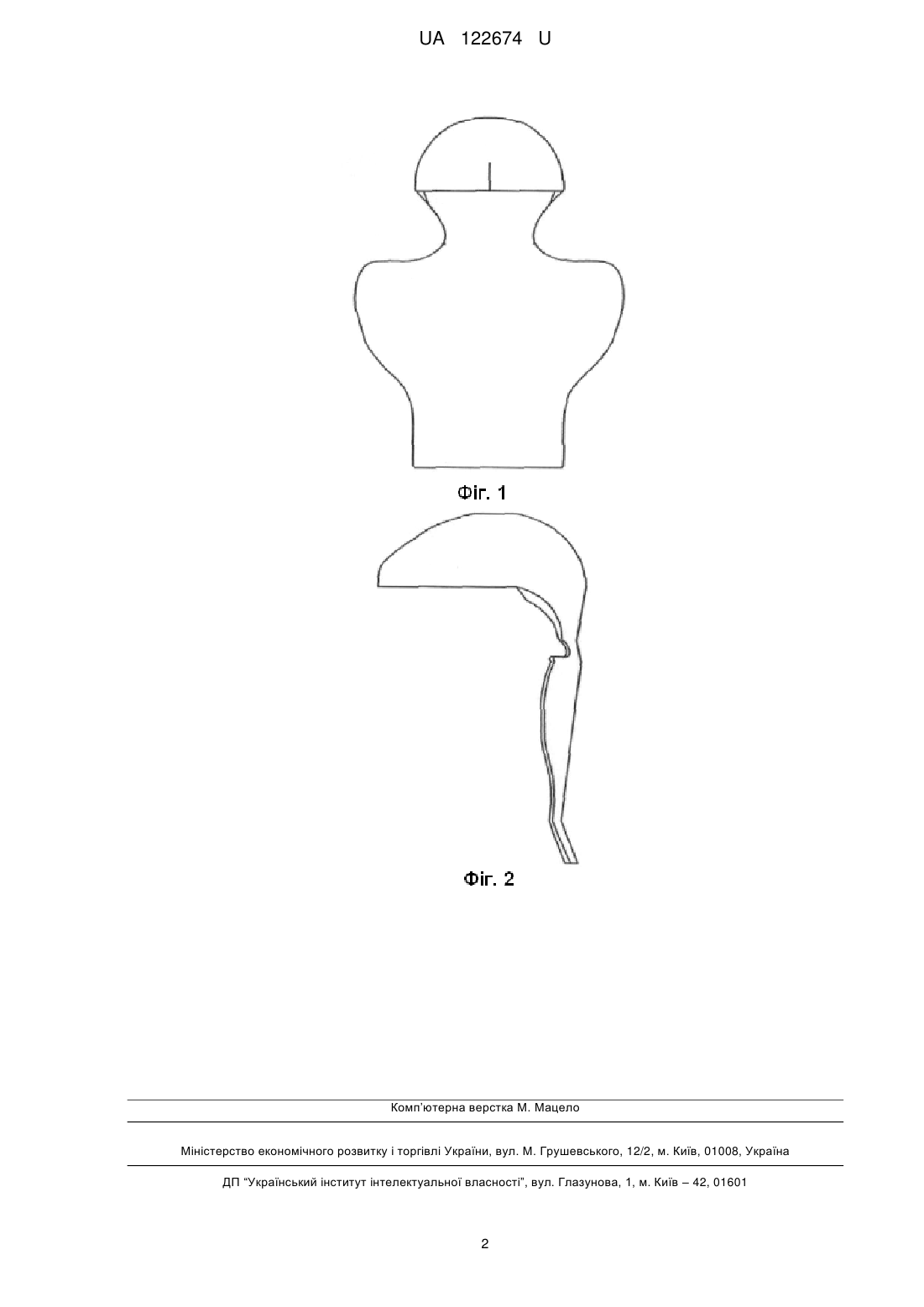

Реферат: Захисний шолом снайпера містить металевий корпус. Захисний шолом виконаний суцільним із сталі 110ГІЗЛ з заплічним накладним листом, крім того для маскування снайпера використовують набір чохлів "Хамелеон", що відповідають кольорам навколишнього середовища. UA 122674 U (54) ЗАХИСНИЙ ШОЛОМ СНАЙПЕРА UA 122674 U UA 122674 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до розробок індивідуального захисту, зокрема до шоломів, здатних запобігти ураженню голови бійця кулями або осколками. Основними факторами, які зменшують пробивну здатність вражаючого об'єкта, є: - міцність сталі; - геометрія корпуса шолома; - властивості підтулійного спорядження і підпору. Міцність сталі залежить від хімічного складу і способів її термічної обробки. Геометрія шолома визначається його зовнішньою формою і повинна забезпечити шлях руху кулі та осколків з можливістю зменшення сили удару. Для цього доцільно передню і бокові поверхні шолома виконувати еліпсоподібними. Пружні властивості підтулійного спорядження і підпору обумовлені вибором матеріалів для їх виготовлення. Найближчим аналогом є захисний шолом [Патент РФ №2260164 F41Н 1/04. 10.09.2005р.], що містить металевий корпус, підтулійну і підпорну частину та підбородовий ремінь. При цьому корпус і підпір окантовані по периметру стрічкою із тканинних матеріалів або гуми. Тканинополімерний підпір виконаний багатошаровим і встановлений на внутрішній стороні корпуса шолома. Захисний шолом, взятий як найближчий аналог, здатний захищати голову бійця від ураження кулями або осколками. Але встановлено, що удар кулі гвинтівки або кулемета по касці без її пробивання приводить до тяжких травм шиї (шийних хребців). Тому є необхідність в розробці захисного шолома, який усуне вказаний недолік. В основу корисної моделі поставлена задача розробки конструкції і вибору сталі захисного шолома снайпера з заплічним накладним листом, що забезпечить уникнення травм шиї бійця при попаданні по касці кулі гвинтівки або кулемета та за рахунок використання як металу сталі 110ГІЗЛ, яка має властивість зміцнюватися під час ударної деформації шляхом фазового перетворення аустеніту в мартенсит. Поставлена задача вирішується тим, що захисний шолом снайпера виконаний суцільним із заплічним накладним листом, який знизу кріпиться до спини бійця поясом, внаслідок чого при попаданні кулі по касці утворюється демпферний ефект із-за створення сили, що діє на плечі і спину бійця. Крім того, що колір навколишнього середовища може змінюватися не тільки від пори року, а іноді від погодних умов протягом тижня або дня, є потреба мати так званий набір відповідних чохлів "Хамелеон", спектр кольорів яких міг би відповідати вимогам необхідного маскування. Суть корисної моделі пояснюється кресленням, де представлена конструкція захисного шолома, відповідно на фіг. 1 - вид спереду, на фіг. 2 - вид збоку. Запропонована конструкція захисного шолома снайпера має наступні переваги: - еліпсоподібна форма шолома створює умови для рикошету куль і осколків, внаслідок чого зменшується кінетична енергія їх удару; - шолом виконаний суцільним з накладним листом, який розміщується на тильній стороні плечей і спини з можливістю переносу ударного тиску на їх поверхню і захисту шиї від згину; - як метал для шолома запропонована сталь 110ГІЗЛ, яка має високий потенціал бронестійкості за рахунок того, що під час ударної деформації зміцнюється внаслідок перебудови гранецентрованої ґрадки аустеніту в тетрагональну ґратку мартенситу. Крім того, використання набору чохлів для шолому типу "Хамелеон", колір, яких відповідає кольору навколишнього середовища, забезпечує надійне маскування снайпера. Враховуючи наведені особливості конструкції захисного шолома в порівнянні з існуючим аналогом, є доцільним його використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Захисний шолом снайпера, що містить металевий корпус, який відрізняється тим, що виконаний суцільним із сталі 110ГІЗЛ з заплічним накладним листом, крім того для маскування снайпера використовують набір чохлів "Хамелеон", що відповідають кольорам навколишнього середовища. 1 UA 122674 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
