Спосіб визначення межі міцності граніту на чистий згин

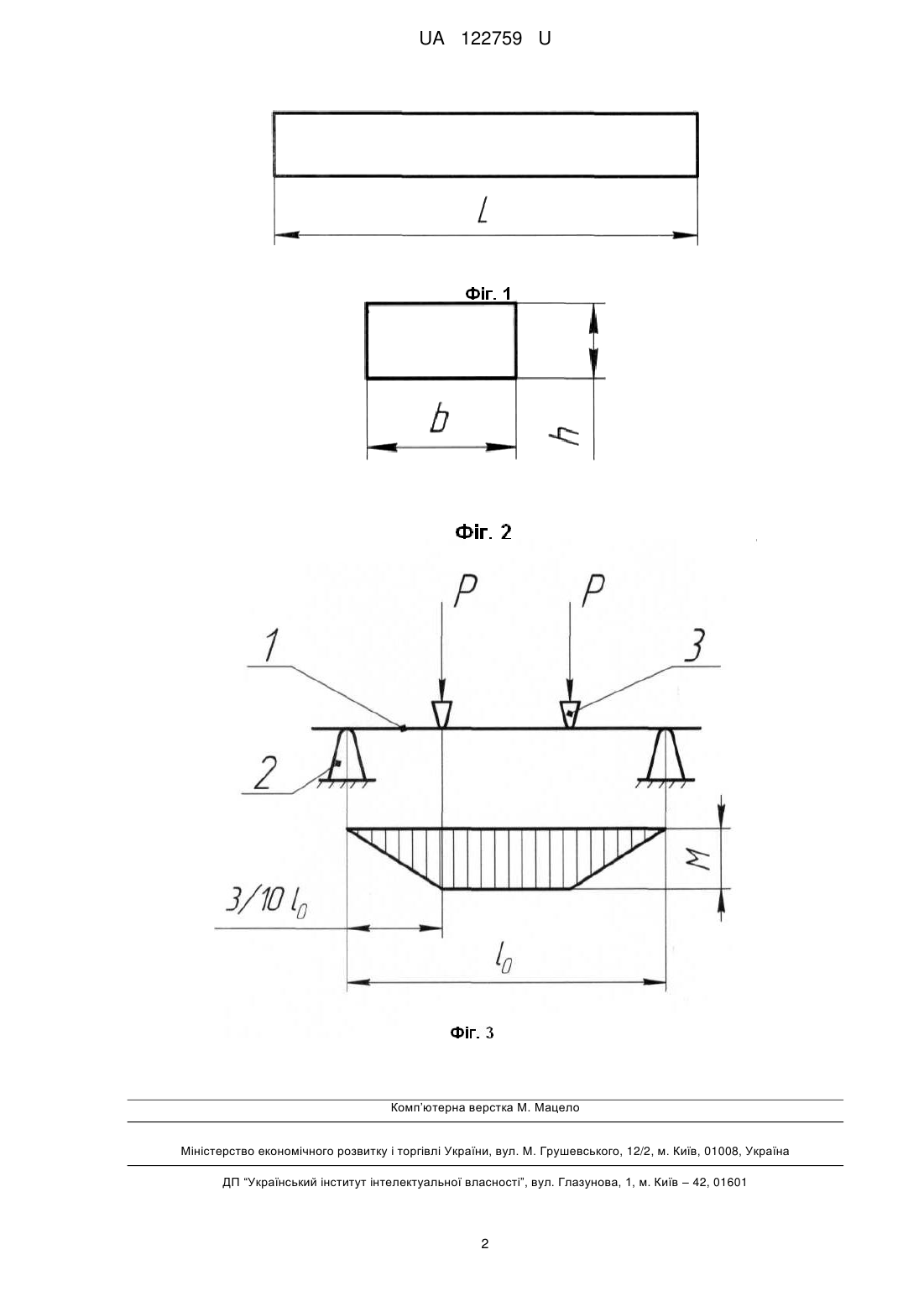

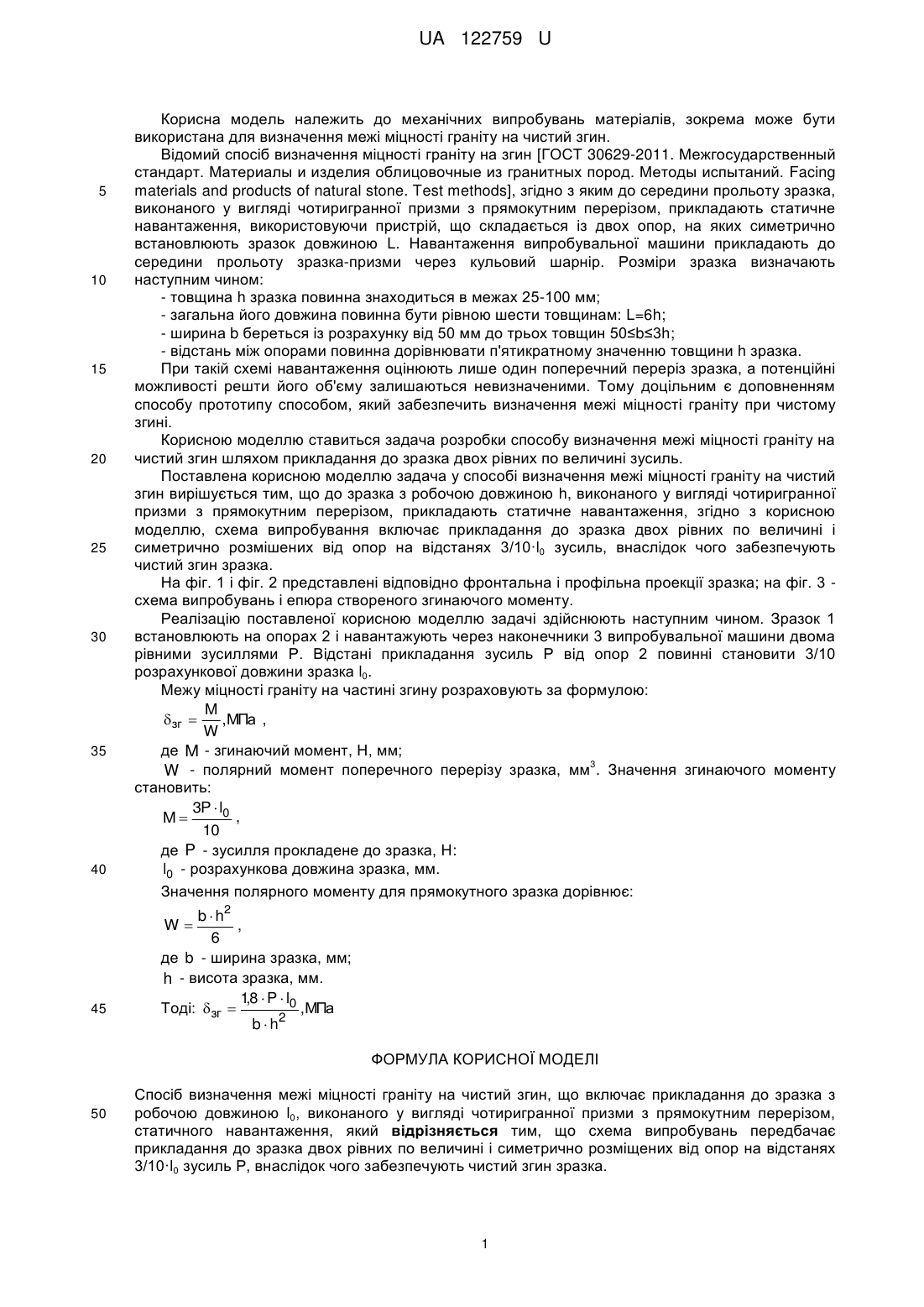

Реферат: Спосіб визначення межі міцності граніту на чистий згин включає прикладання до зразка з робочою довжиною l0, виконаного у вигляді чотиригранної призми з прямокутним перерізом, статичного навантаження. Схема випробувань передбачає прикладання до зразка двох рівних по величині і симетрично розміщених від опор на відстанях 3/10·l0 зусиль Ρ, внаслідок чого забезпечують чистий згин зразка. UA 122759 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ГРАНІТУ НА ЧИСТИЙ ЗГИН UA 122759 U UA 122759 U 5 10 15 20 25 30 35 40 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення межі міцності граніту на чистий згин. Відомий спосіб визначення міцності граніту на згин [ГОСТ 30629-2011. Межгосударственный стандарт. Материалы и изделия облицовочные из гранитных пород. Методы испытаний. Facing materials and products of natural stone. Test methods], згідно з яким до середини прольоту зразка, виконаного у вигляді чотиригранної призми з прямокутним перерізом, прикладають статичне навантаження, використовуючи пристрій, що складається із двох опор, на яких симетрично встановлюють зразок довжиною L. Навантаження випробувальної машини прикладають до середини прольоту зразка-призми через кульовий шарнір. Розміри зразка визначають наступним чином: - товщина h зразка повинна знаходиться в межах 25-100 мм; - загальна його довжина повинна бути рівною шести товщинам: L=6h; - ширина b береться із розрахунку від 50 мм до трьох товщин 50≤b≤3h; - відстань між опорами повинна дорівнювати п'ятикратному значенню товщини h зразка. При такій схемі навантаження оцінюють лише один поперечний переріз зразка, а потенційні можливості решти його об'єму залишаються невизначеними. Тому доцільним є доповненням способу прототипу способом, який забезпечить визначення межі міцності граніту при чистому згині. Корисною моделлю ставиться задача розробки способу визначення межі міцності граніту на чистий згин шляхом прикладання до зразка двох рівних по величині зусиль. Поставлена корисною моделлю задача у способі визначення межі міцності граніту на чистий згин вирішується тим, що до зразка з робочою довжиною h, виконаного у вигляді чотиригранної призми з прямокутним перерізом, прикладають статичне навантаження, згідно з корисною моделлю, схема випробування включає прикладання до зразка двох рівних по величині і симетрично розмішених від опор на відстанях 3/10·l0 зусиль, внаслідок чого забезпечують чистий згин зразка. На фіг. 1 і фіг. 2 представлені відповідно фронтальна і профільна проекції зразка; на фіг. 3 схема випробувань і епюра створеного згинаючого моменту. Реалізацію поставленої корисною моделлю задачі здійснюють наступним чином. Зразок 1 встановлюють на опорах 2 і навантажують через наконечники 3 випробувальної машини двома рівними зусиллями Р. Відстані прикладання зусиль Ρ від опор 2 повинні становити 3/10 розрахункової довжини зразка l0. Межу міцності граніту на частині згину розраховують за формулою: M  зг  , МПа , W де M - згинаючий момент, Н, мм; 3 W - полярний момент поперечного перерізу зразка, мм . Значення згинаючого моменту становить: 3P  l0 , M 10 де P - зусилля прокладене до зразка, H: l0 - розрахункова довжина зразка, мм. Значення полярного моменту для прямокутного зразка дорівнює: b  h2 , 6 де b - ширина зразка, мм; h - висота зразка, мм. 18  P  l0 , ,МПа Тоді: зг  b  h2 W 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб визначення межі міцності граніту на чистий згин, що включає прикладання до зразка з робочою довжиною l0, виконаного у вигляді чотиригранної призми з прямокутним перерізом, статичного навантаження, який відрізняється тим, що схема випробувань передбачає прикладання до зразка двох рівних по величині і симетрично розміщених від опор на відстанях 3/10·l0 зусиль Ρ, внаслідок чого забезпечують чистий згин зразка. 1 UA 122759 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
