Пилковий вузол пересувної лісопиляльної установки

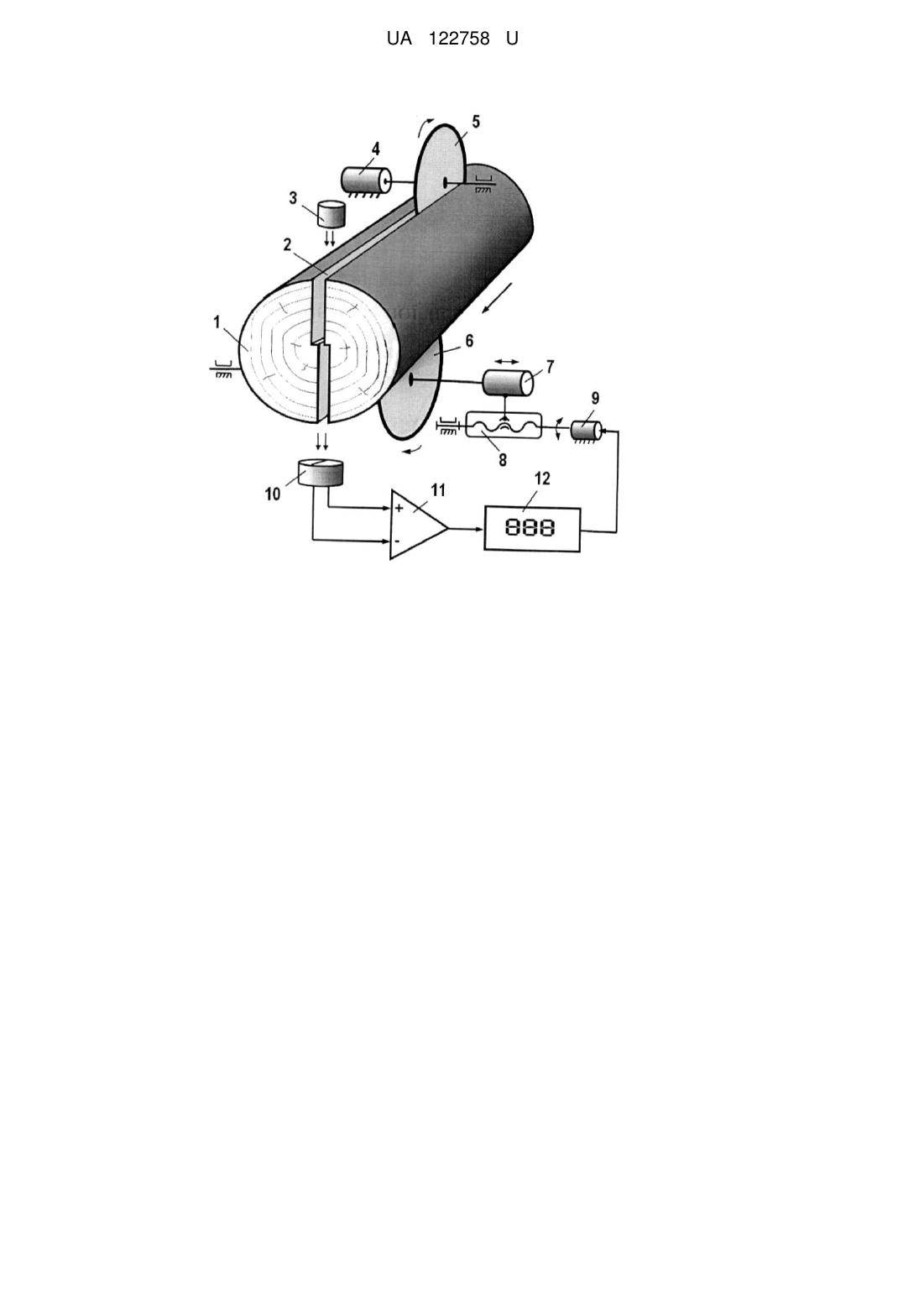

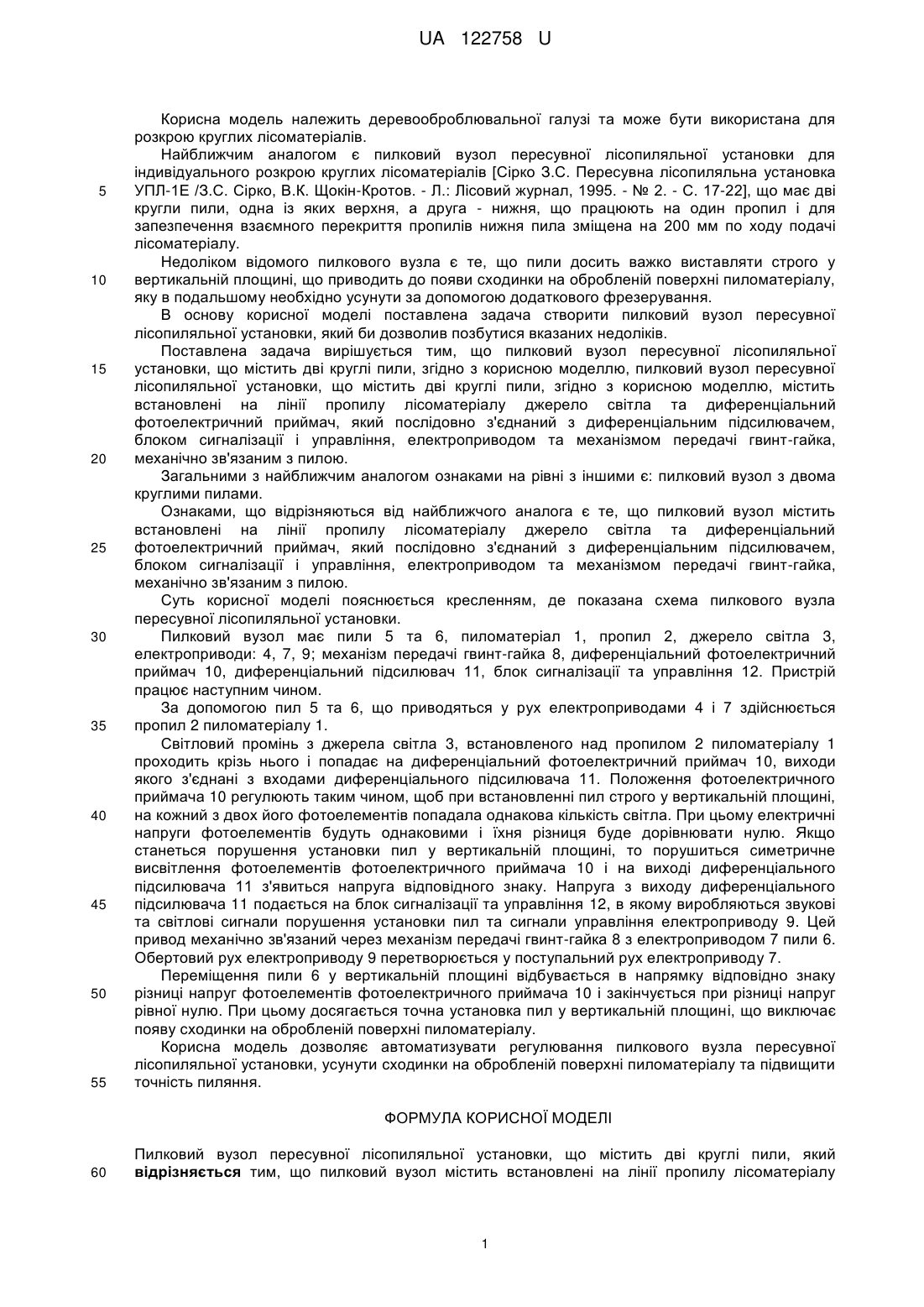

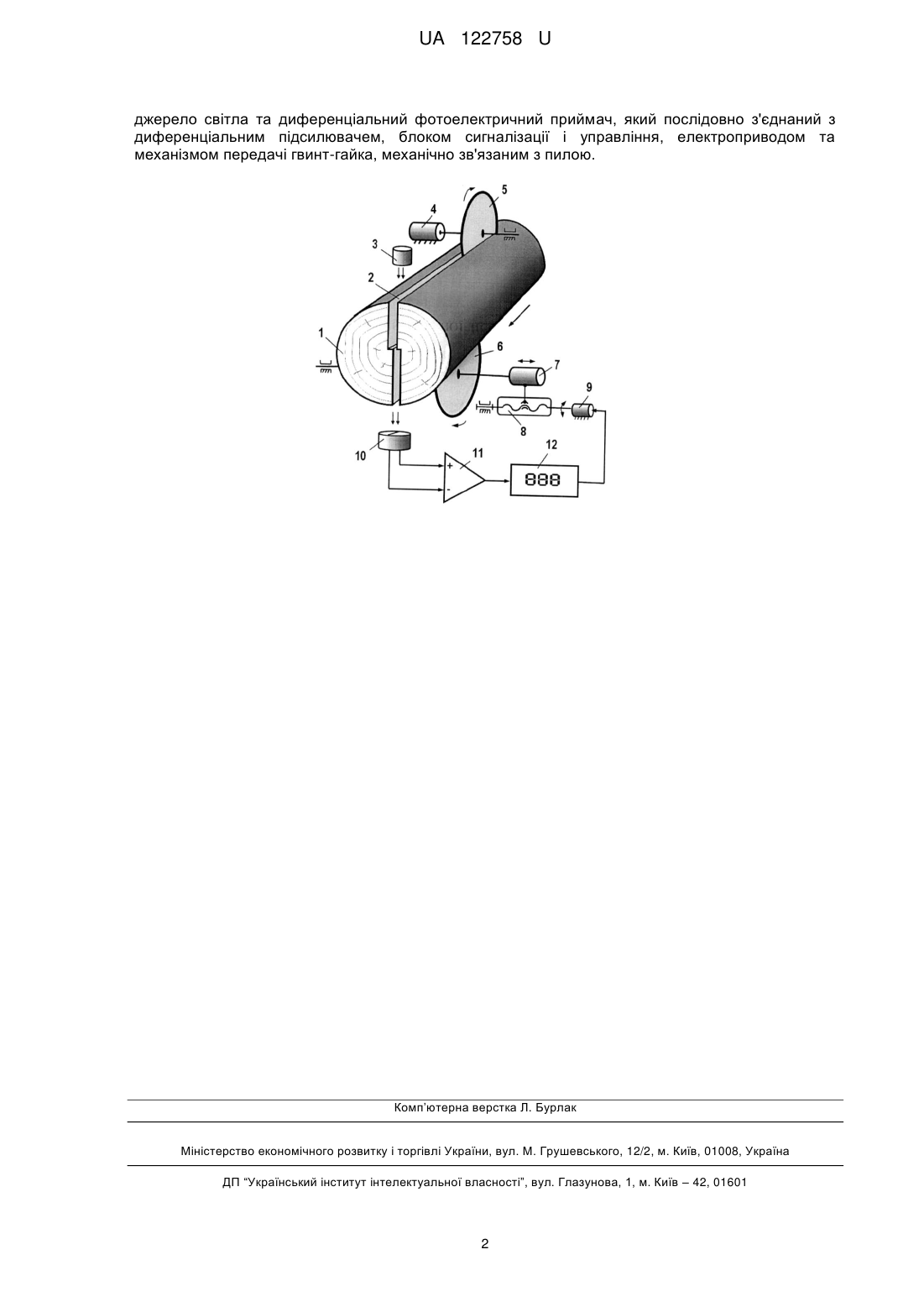

Реферат: Пилковий вузол пересувної лісопиляльної установки містить дві круглі пили. Містить встановлені на лінії пропилу лісоматеріалу джерело світла та диференціальний фотоелектричний приймач, який послідовно з'єднаний з диференціальним підсилювачем, блоком сигналізації і управління, електроприводом та механізмом передачі гвинт-гайка, механічно зв'язаним з пилою. UA 122758 U (12) UA 122758 U UA 122758 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить деревооброблювальної галузі та може бути використана для розкрою круглих лісоматеріалів. Найближчим аналогом є пилковий вузол пересувної лісопиляльної установки для індивідуального розкрою круглих лісоматеріалів [Сірко З.С. Пересувна лісопиляльна установка УПЛ-1Е /З.С. Сірко, В.К. Щокін-Кротов. - Л.: Лісовий журнал, 1995. - № 2. - С. 17-22], що має дві кругли пили, одна із яких верхня, а друга - нижня, що працюють на один пропил і для запезпечення взаємного перекриття пропилів нижня пила зміщена на 200 мм по ходу подачі лісоматеріалу. Недоліком відомого пилкового вузла є те, що пили досить важко виставляти строго у вертикальній площині, що приводить до появи сходинки на обробленій поверхні пиломатеріалу, яку в подальшому необхідно усунути за допомогою додаткового фрезерування. В основу корисної моделі поставлена задача створити пилковий вузол пересувної лісопиляльної установки, який би дозволив позбутися вказаних недоліків. Поставлена задача вирішується тим, що пилковий вузол пересувної лісопиляльної установки, що містить дві круглі пили, згідно з корисною моделлю, пилковий вузол пересувної лісопиляльної установки, що містить дві круглі пили, згідно з корисною моделлю, містить встановлені на лінії пропилу лісоматеріалу джерело світла та диференціальний фотоелектричний приймач, який послідовно з'єднаний з диференціальним підсилювачем, блоком сигналізації і управління, електроприводом та механізмом передачі гвинт-гайка, механічно зв'язаним з пилою. Загальними з найближчим аналогом ознаками на рівні з іншими є: пилковий вузол з двома круглими пилами. Ознаками, що відрізняються від найближчого аналога є те, що пилковий вузол містить встановлені на лінії пропилу лісоматеріалу джерело світла та диференціальний фотоелектричний приймач, який послідовно з'єднаний з диференціальним підсилювачем, блоком сигналізації і управління, електроприводом та механізмом передачі гвинт-гайка, механічно зв'язаним з пилою. Суть корисної моделі пояснюється кресленням, де показана схема пилкового вузла пересувної лісопиляльної установки. Пилковий вузол має пили 5 та 6, пиломатеріал 1, пропил 2, джерело світла 3, електроприводи: 4, 7, 9; механізм передачі гвинт-гайка 8, диференціальний фотоелектричний приймач 10, диференціальний підсилювач 11, блок сигналізації та управління 12. Пристрій працює наступним чином. За допомогою пил 5 та 6, що приводяться у рух електроприводами 4 і 7 здійснюється пропил 2 пиломатеріалу 1. Світловий промінь з джерела світла 3, встановленого над пропилом 2 пиломатеріалу 1 проходить крізь нього і попадає на диференціальний фотоелектричний приймач 10, виходи якого з'єднані з входами диференціального підсилювача 11. Положення фотоелектричного приймача 10 регулюють таким чином, щоб при встановленні пил строго у вертикальній площині, на кожний з двох його фотоелементів попадала однакова кількість світла. При цьому електричні напруги фотоелементів будуть однаковими і їхня різниця буде дорівнювати нулю. Якщо станеться порушення установки пил у вертикальній площині, то порушиться симетричне висвітлення фотоелементів фотоелектричного приймача 10 і на виході диференціального підсилювача 11 з'явиться напруга відповідного знаку. Напруга з виходу диференціального підсилювача 11 подається на блок сигналізації та управління 12, в якому виробляються звукові та світлові сигнали порушення установки пил та сигнали управління електроприводу 9. Цей привод механічно зв'язаний через механізм передачі гвинт-гайка 8 з електроприводом 7 пили 6. Обертовий рух електроприводу 9 перетворюється у поступальний рух електроприводу 7. Переміщення пили 6 у вертикальній площині відбувається в напрямку відповідно знаку різниці напруг фотоелементів фотоелектричного приймача 10 і закінчується при різниці напруг рівної нулю. При цьому досягається точна установка пил у вертикальній площині, що виключає появу сходинки на обробленій поверхні пиломатеріалу. Корисна модель дозволяє автоматизувати регулювання пилкового вузла пересувної лісопиляльної установки, усунути сходинки на обробленій поверхні пиломатеріалу та підвищити точність пиляння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пилковий вузол пересувної лісопиляльної установки, що містить дві круглі пили, який відрізняється тим, що пилковий вузол містить встановлені на лінії пропилу лісоматеріалу 1 UA 122758 U джерело світла та диференціальний фотоелектричний приймач, який послідовно з'єднаний з диференціальним підсилювачем, блоком сигналізації і управління, електроприводом та механізмом передачі гвинт-гайка, механічно зв'язаним з пилою. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
