Шнек жниварки зернозбирального комбайна

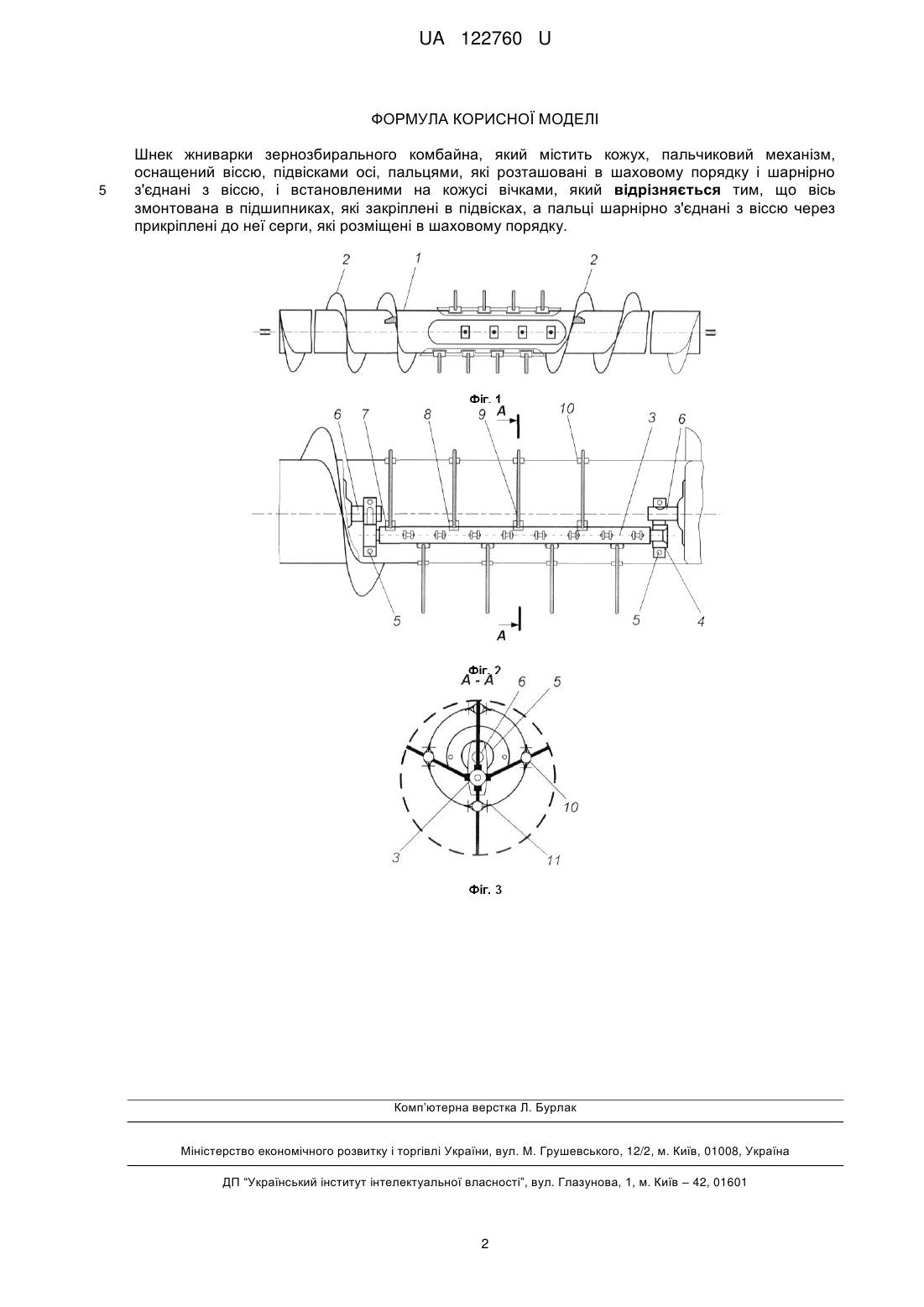

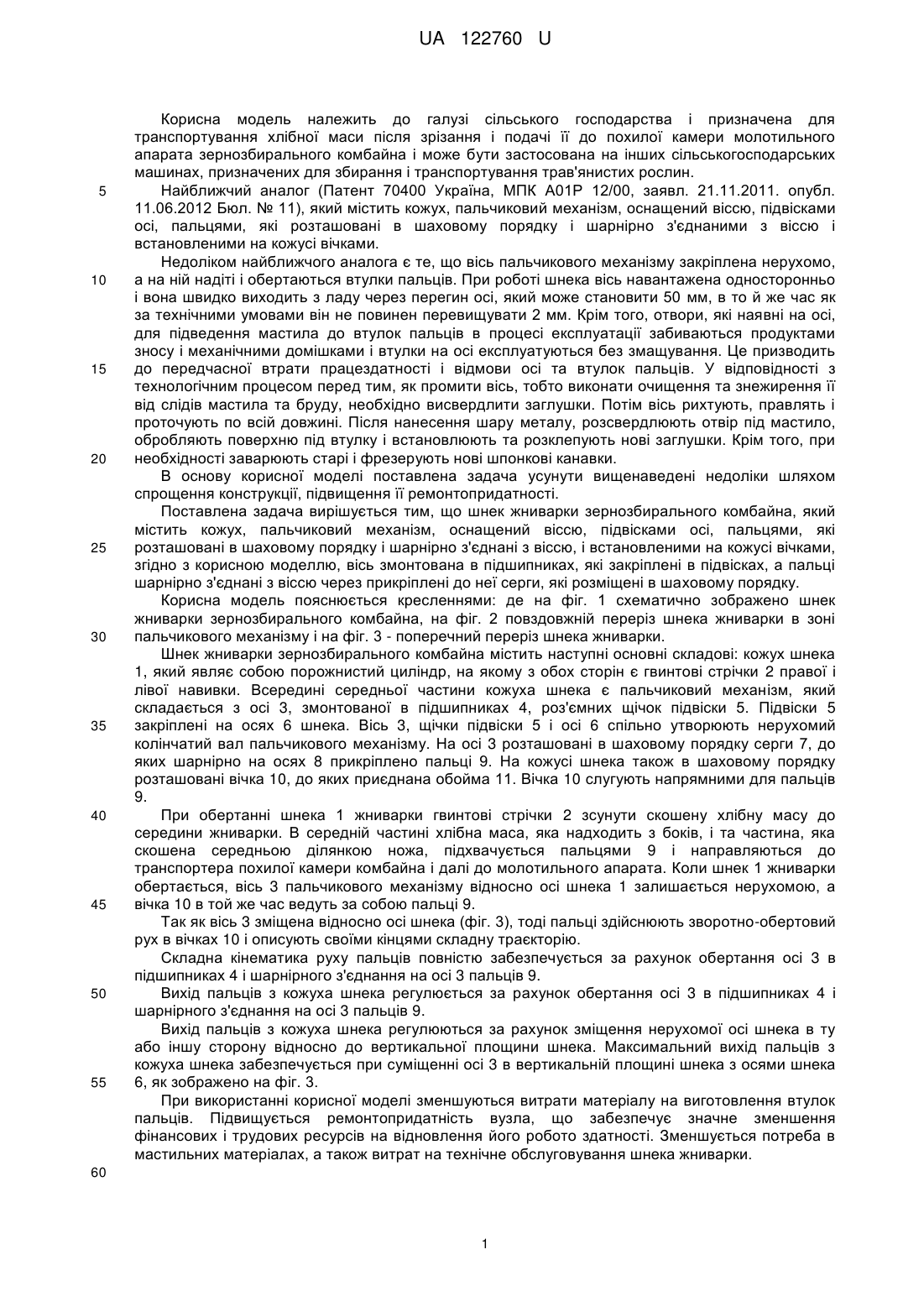

Реферат: Шнек жниварки зернозбирального комбайна містить кожух, пальчиковий механізм, оснащений віссю, підвісками осі, пальцями, які розташовані в шаховому порядку і шарнірно з'єднані з віссю, і встановленими на кожусі вічками. Вісь змонтована в підшипниках, які закріплені в підвісках, а пальці шарнірно з'єднані з віссю через прикріплені до неї серги, які розміщені в шаховому порядку. UA 122760 U (12) UA 122760 U UA 122760 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства і призначена для транспортування хлібної маси після зрізання і подачі її до похилої камери молотильного апарата зернозбирального комбайна і може бути застосована на інших сільськогосподарських машинах, призначених для збирання і транспортування трав'янистих рослин. Найближчий аналог (Патент 70400 Україна, МПК А01Р 12/00, заявл. 21.11.2011. опубл. 11.06.2012 Бюл. № 11), який містить кожух, пальчиковий механізм, оснащений віссю, підвісками осі, пальцями, які розташовані в шаховому порядку і шарнірно з'єднаними з віссю і встановленими на кожусі вічками. Недоліком найближчого аналога є те, що вісь пальчикового механізму закріплена нерухомо, а на ній надіті і обертаються втулки пальців. При роботі шнека вісь навантажена односторонньо і вона швидко виходить з ладу через перегин осі, який може становити 50 мм, в то й же час як за технічними умовами він не повинен перевищувати 2 мм. Крім того, отвори, які наявні на осі, для підведення мастила до втулок пальців в процесі експлуатації забиваються продуктами зносу і механічними домішками і втулки на осі експлуатуються без змащування. Це призводить до передчасної втрати працездатності і відмови осі та втулок пальців. У відповідності з технологічним процесом перед тим, як промити вісь, тобто виконати очищення та знежирення її від слідів мастила та бруду, необхідно висвердлити заглушки. Потім вісь рихтують, правлять і проточують по всій довжині. Після нанесення шару металу, розсвердлюють отвір під мастило, обробляють поверхню під втулку і встановлюють та розклепують нові заглушки. Крім того, при необхідності заварюють старі і фрезерують нові шпонкові канавки. В основу корисної моделі поставлена задача усунути вищенаведені недоліки шляхом спрощення конструкції, підвищення її ремонтопридатності. Поставлена задача вирішується тим, що шнек жниварки зернозбирального комбайна, який містить кожух, пальчиковий механізм, оснащений віссю, підвісками осі, пальцями, які розташовані в шаховому порядку і шарнірно з'єднані з віссю, і встановленими на кожусі вічками, згідно з корисною моделлю, вісь змонтована в підшипниках, які закріплені в підвісках, а пальці шарнірно з'єднані з віссю через прикріплені до неї серги, які розміщені в шаховому порядку. Корисна модель пояснюється кресленнями: де на фіг. 1 схематично зображено шнек жниварки зернозбирального комбайна, на фіг. 2 повздовжній переріз шнека жниварки в зоні пальчикового механізму і на фіг. 3 - поперечний переріз шнека жниварки. Шнек жниварки зернозбирального комбайна містить наступні основні складові: кожух шнека 1, який являє собою порожнистий циліндр, на якому з обох сторін є гвинтові стрічки 2 правої і лівої навивки. Всередині середньої частини кожуха шнека є пальчиковий механізм, який складається з осі 3, змонтованої в підшипниках 4, роз'ємних щічок підвіски 5. Підвіски 5 закріплені на осях 6 шнека. Вісь 3, щічки підвіски 5 і осі 6 спільно утворюють нерухомий колінчатий вал пальчикового механізму. На осі 3 розташовані в шаховому порядку серги 7, до яких шарнірно на осях 8 прикріплено пальці 9. На кожусі шнека також в шаховому порядку розташовані вічка 10, до яких приєднана обойма 11. Вічка 10 слугують напрямними для пальців 9. При обертанні шнека 1 жниварки гвинтові стрічки 2 зсунути скошену хлібну масу до середини жниварки. В середній частині хлібна маса, яка надходить з боків, і та частина, яка скошена середньою ділянкою ножа, підхвачується пальцями 9 і направляються до транспортера похилої камери комбайна і далі до молотильного апарата. Коли шнек 1 жниварки обертається, вісь 3 пальчикового механізму відносно осі шнека 1 залишається нерухомою, а вічка 10 в той же час ведуть за собою пальці 9. Так як вісь 3 зміщена відносно осі шнека (фіг. 3), тоді пальці здійснюють зворотно-обертовий рух в вічках 10 і описують своїми кінцями складну траєкторію. Складна кінематика руху пальців повністю забезпечується за рахунок обертання осі 3 в підшипниках 4 і шарнірного з'єднання на осі 3 пальців 9. Вихід пальців з кожуха шнека регулюється за рахунок обертання осі3 в підшипниках 4 і шарнірного з'єднання на осі 3 пальців 9. Вихід пальців з кожуха шнека регулюються за рахунок зміщення нерухомої осі шнека в ту або іншу сторону відносно до вертикальної площини шнека. Максимальний вихід пальців з кожуха шнека забезпечується при суміщенні осі 3 в вертикальній площині шнека з осями шнека 6, як зображено на фіг. 3. При використанні корисної моделі зменшуються витрати матеріалу на виготовлення втулок пальців. Підвищується ремонтопридатність вузла, що забезпечує значне зменшення фінансових і трудових ресурсів на відновлення його робото здатності. Зменшується потреба в мастильних матеріалах, а також витрат на технічне обслуговування шнека жниварки. 60 1 UA 122760 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Шнек жниварки зернозбирального комбайна, який містить кожух, пальчиковий механізм, оснащений віссю, підвісками осі, пальцями, які розташовані в шаховому порядку і шарнірно з'єднані з віссю, і встановленими на кожусі вічками, який відрізняється тим, що вісь змонтована в підшипниках, які закріплені в підвісках, а пальці шарнірно з'єднані з віссю через прикріплені до неї серги, які розміщені в шаховому порядку. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
