Вимірювач часових інтервалів

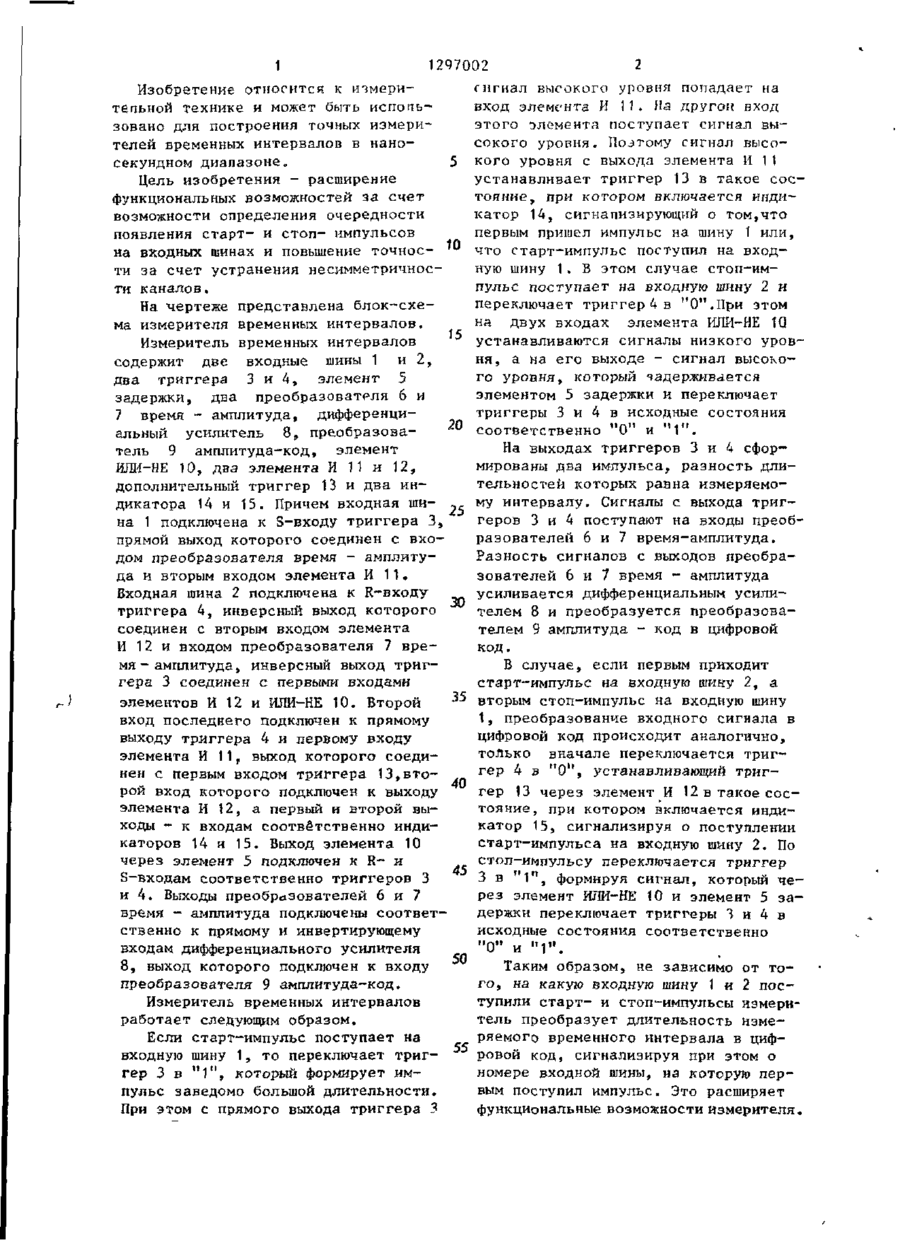

Изобретение может быть испопьэовано для построения точных измерителей, временных интервалов в наносекундном диапазоне. Цель изобретения - расширение функциональных возможностей устройства и по вышение точности измерения. Измеритель временных интервалов содержит триггеры 1 и 4, элемент 5 задержки, преобразователи 6 и 7 время-амплитуда, дифференциальный усилитель 8 и преобразователь 9 амплитуда-код. Введение элемента ИЛИ-НЕ 10, элементов И 11 и 12 , триггера 13, индикаторов 14 и 15 и образование новых функциональных связей обеспечивает возможность определения очередности появления старт- и стоп-импульсов на входных шинах 1 и 2 и устраняет несимметричность каналов. 1 ил. О о to РГ1Ф-4І \ 1 1297002 Изобретение относится к измерительной технике и может быть ИСПОГЕЬзовано для построения точных измерив телей временных интервалов в наносекундном диапазоне. Цель изобретения - расширение функциональных возможностей за счет возможности определения очередности появления старт- и стоп- импульсов на входных шинах и повышение точнос- 10 ти за счет устранения несимметричности каналов. На чертеже представлена блок-схема измерителя временных интервалов. 15 Измеритель временных интервалов содержит две входные шины 1 и 2, два триггера 3 и 4, элемент 5 задержки, два преобразователя 6 и 7 время - амплитуда, дифференци20 альный усилитель 8, преобразователь 9 амплитуда-код, элемент ИЛИ-НЕ 10, два элемента И 11 и 12, дополнительный триггер 13 и два индикатора 14 и 15. Причем входная шн- >. на 1 подключена к S-входу триггера 3, прямой выход которого соединен с входом преобразователя время - амплитуда и вторым входом элемента И 11. Входная шина 2 подключена к R-входу триггера 4, инверсный выход которого 30 соединен с вторым входом элемента И 12 и входом преобразователя 7 время-амплитуда, инверсный выход триггера 3 соединен с первыми входами с игнал высокого уровня попадает на вход элемента И И . На другой вход этого элемента поступает сигнал высокого уровня. Поэтому сигнал высокого уровня с выхода элемента И 11 устанавливает триггер 13 в такое состояние, при котором включается индикатор 14, сигнализирующий о том,что первым пришел импульс на шину 1 или, что старт-импульс поступил на входную шину 1. В этом случае стоп-импульс поступает на входную шину 2 и переключает триггеров "0".При этом на двух входах элемента ИЛИ-НЕ 10 устанавливаются сигналы низкого уровня, а на его выходе - сигнал высокого уровня, который задерживается элементом 5 задержки и переключает триггеры 3 и 4 в исходные состояния соответственно " 0 " и " 1 " . На выходах триггеров 3 и 4 сформированы два импульса, разность длительностей которых равна измеряемому интервалу. Сигналы с выхода триггеров 3 и 4 поступают на входы преобразователей 6 и 7 время-амплитуда. Разность сигналов с выходов преобразователей 6 и 7 время - амплитуда усиливается дифференциальным усилителем 8 и преобразуется преобразователем 9 амплитуда - код в цифровой код. В случае, если первым приходит старт-импульс на входную шину 2, а 35 вторым стоп-импульс на входную шину элементов И 12 и ЙЛИ-НЕ 10. Второй 1, преобразование входного сигнала в вход последнего подключен к прямому цифровой код происходит аналогично, выходу триггера 4 и первому входу только вначале переключается тригэлемента И 11, выход которого соедигер 4 в "0", устанавливающий тригнен с первым входом триггера 13,второй вход которого подключен к выходу 40 гер 13 через элемент И 12 в такое состояние, при котором включается индиэлемента И 12, а первый и второй выкатор 15, сигнализируя о поступлении ходы - к входам соответственно индистарт-импульса на входную шину 2. По каторов 14 я 15. Выход элемента 10 стоп-импульсу переключается триггер через элемент 5 подключен к R- и S-входам соответственно триггеров 3 45 З в " 1 " , формируя сигнал, который через элемент ИЛИ-НЕ 10 и элемент 5 заи 4. Выходы преобразователей 6 и 7 держки переключает триггеры 3 и 4 в время - амплитуда подключены соответисходные состояния соответственно ственно к прямому и инвертирующему "0" иП 1 П . входам дифференциального усилителя 50 8, выход которого подключен к входу Таким образом, не зависимо от топреобразователя 9 амплитуда-код. го, на какую входную шину 1 и 2 посИзмеритель временных интервалов тупили старт- и стоп-импульсы измериработает следующим образом. тель преобразует длительность измеряемого временного интервала в цифЕсли старт-импульс поступает на входную шину 1, то переключает триг- 55 ровой код, сигнализируя при этом о номере входной шины, на которую пергер 3 в " Г 1 , который формирует имвым поступил импульс. Это расширяет пульс заведомо большой длительности. функциональные возможности измерителя. При этом с прямого выхода триггера 3 з м 97002 4 можностей и повышения точности измерении, в него введены третий триггер, два индикатора, два элемента И, и Измеритель временных интррвапов, элемент ИЛИ-НЕ, выхбд которого содержащий два триггера, первая входная тина подключена к S-входу перво- 5 соединен с входом элемента задержки, а первый вход - с инверсго триггера, прямой выход которого ным выходом первого триггера и перчерез первый преобразователь время вым входом первого элемента И, втоамплитуда подключен к первому входу рой вход которого соединен с инверсдифференциального усилителя, выход которого подключен к преобразователю 10 ным выходом второго триггера, прямой выход которого соединен с вторым амплитуда-код, вторая входная шина входом элемента ИЛИ-НЕ и первым вхоподключена к R-входу второго триггедом второго элемента И, второй вход ра, инверсный выход которого через которЪго подключен к прямому выходу второй преобразователь время-амплитуда подключен к второму входу диф- 15 первого триггера, а выход - к первому входу третьего триггера, второй ференциального усилителя, выход элевход которого соединен с выходом пермента задержки подключен к R-входу вого элемента И, а первый и второй первого и S-входу второго триггеров, выходы - с входами соответственно о т л и ч а ю щ и й с я тем, что, с цепью расширения функциональных воз- 20 первого и второго индикаторов. Формула изобретения Редактор И. Касарда Заказ 778/50 Составитель Л. Плетнева Техред А.Кравчук Корректор А. Тяско Тираж 371 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4 А
