Система регулювання стоку на малих річках “вир”

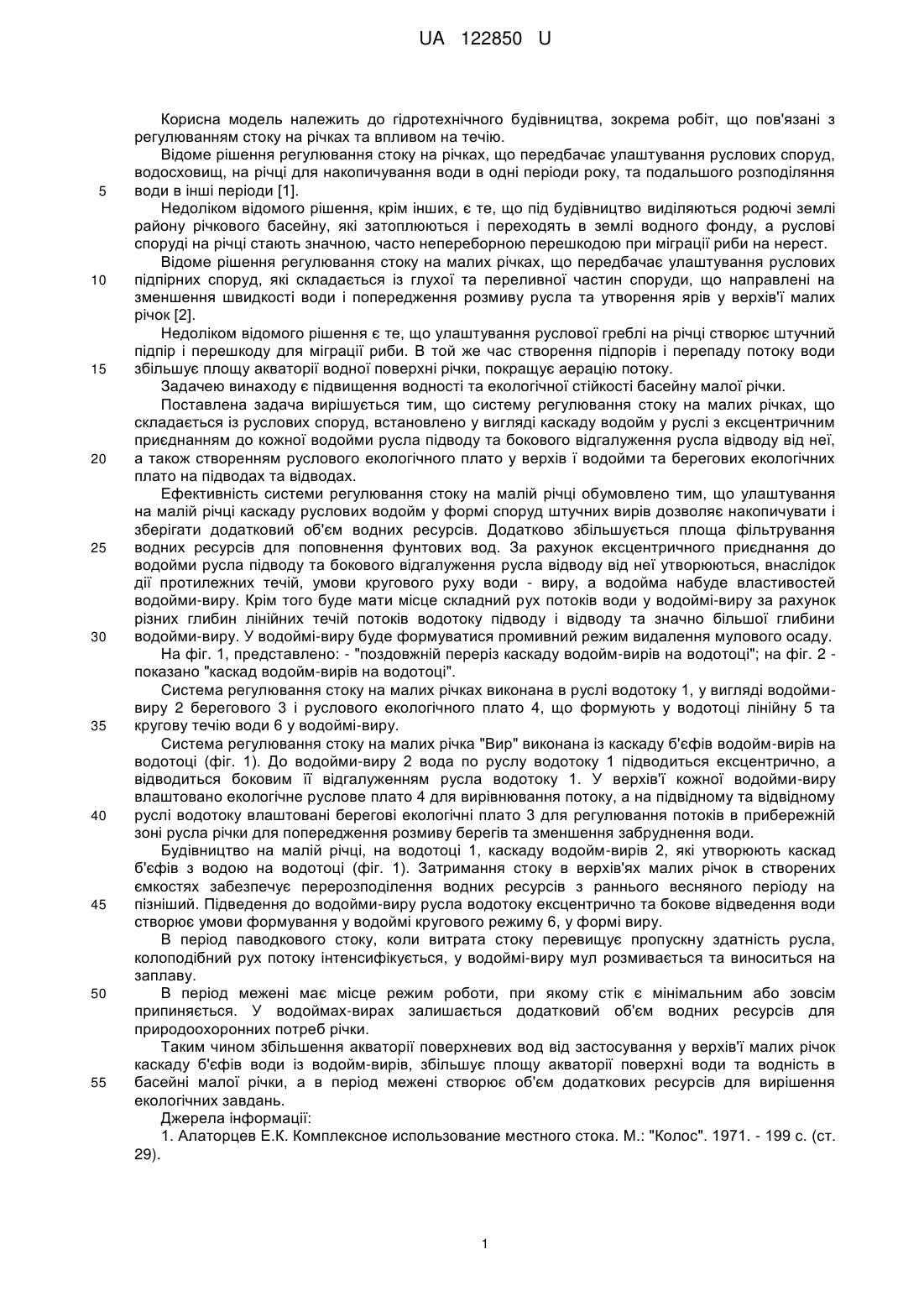

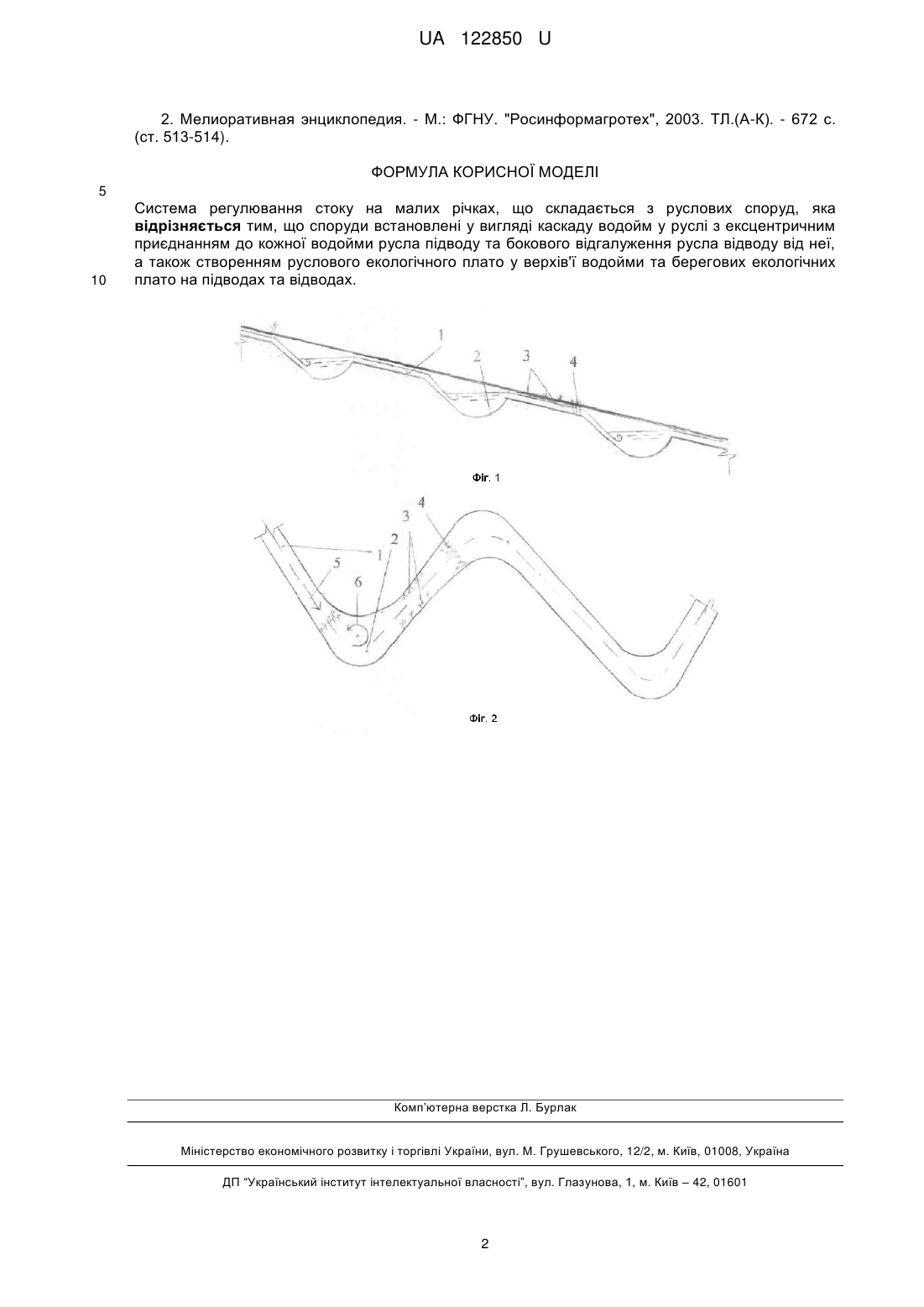

Реферат: UA 122850 U UA 122850 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідротехнічного будівництва, зокрема робіт, що пов'язані з регулюванням стоку на річках та впливом на течію. Відоме рішення регулювання стоку на річках, що передбачає улаштування руслових споруд, водосховищ, на річці для накопичування води в одні періоди року, та подальшого розподіляння води в інші періоди [1]. Недоліком відомого рішення, крім інших, є те, що під будівництво виділяються родючі землі району річкового басейну, які затоплюються і переходять в землі водного фонду, а руслові споруді на річці стають значною, часто непереборною перешкодою при міграції риби на нерест. Відоме рішення регулювання стоку на малих річках, що передбачає улаштування руслових підпірних споруд, які складається із глухої та переливної частин споруди, що направлені на зменшення швидкості води і попередження розмиву русла та утворення ярів у верхів'ї малих річок [2]. Недоліком відомого рішення є те, що улаштування руслової греблі на річці створює штучний підпір і перешкоду для міграції риби. В той же час створення підпорів і перепаду потоку води збільшує площу акваторії водної поверхні річки, покращує аерацію потоку. Задачею винаходу є підвищення водності та екологічної стійкості басейну малої річки. Поставлена задача вирішується тим, що систему регулювання стоку на малих річках, що складається із руслових споруд, встановлено у вигляді каскаду водойм у руслі з ексцентричним приєднанням до кожної водойми русла підводу та бокового відгалуження русла відводу від неї, а також створенням руслового екологічного плато у верхів ї водойми та берегових екологічних плато на підводах та відводах. Ефективність системи регулювання стоку на малій річці обумовлено тим, що улаштування на малій річці каскаду руслових водойм у формі споруд штучних вирів дозволяє накопичувати і зберігати додатковий об'єм водних ресурсів. Додатково збільшується площа фільтрування водних ресурсів для поповнення фунтових вод. За рахунок ексцентричного приєднання до водойми русла підводу та бокового відгалуження русла відводу від неї утворюються, внаслідок дії протилежних течій, умови кругового руху води - виру, а водойма набуде властивостей водойми-виру. Крім того буде мати місце складний рух потоків води у водоймі-виру за рахунок різних глибин лінійних течій потоків водотоку підводу і відводу та значно більшої глибини водойми-виру. У водоймі-виру буде формуватися промивний режим видалення мулового осаду. На фіг. 1, представлено: - "поздовжній переріз каскаду водойм-вирів на водотоці"; на фіг. 2 показано "каскад водойм-вирів на водотоці". Система регулювання стоку на малих річках виконана в руслі водотоку 1, у вигляді водоймивиру 2 берегового 3 і руслового екологічного плато 4, що формують у водотоці лінійну 5 та кругову течію води 6 у водоймі-виру. Система регулювання стоку на малих річка "Вир" виконана із каскаду б'єфів водойм-вирів на водотоці (фіг. 1). До водойми-виру 2 вода по руслу водотоку 1 підводиться ексцентрично, а відводиться боковим її відгалуженням русла водотоку 1. У верхів'ї кожної водойми-виру влаштовано екологічне руслове плато 4 для вирівнювання потоку, а на підвідному та відвідному руслі водотоку влаштовані берегові екологічні плато 3 для регулювання потоків в прибережній зоні русла річки для попередження розмиву берегів та зменшення забруднення води. Будівництво на малій річці, на водотоці 1, каскаду водойм-вирів 2, які утворюють каскад б'єфів з водою на водотоці (фіг. 1). Затримання стоку в верхів'ях малих річок в створених ємкостях забезпечує перерозподілення водних ресурсів з раннього весняного періоду на пізніший. Підведення до водойми-виру русла водотоку ексцентрично та бокове відведення води створює умови формування у водоймі кругового режиму 6, у формі виру. В період паводкового стоку, коли витрата стоку перевищує пропускну здатність русла, колоподібний рух потоку інтенсифікується, у водоймі-виру мул розмивається та виноситься на заплаву. В період межені має місце режим роботи, при якому стік є мінімальним або зовсім припиняється. У водоймах-вирах залишається додатковий об'єм водних ресурсів для природоохоронних потреб річки. Таким чином збільшення акваторії поверхневих вод від застосування у верхів'ї малих річок каскаду б'єфів води із водойм-вирів, збільшує площу акваторії поверхні води та водність в басейні малої річки, а в період межені створює об'єм додаткових ресурсів для вирішення екологічних завдань. Джерела інформації: 1. Алаторцев Е.К. Комплексное использование местного стока. М.: "Колос". 1971. - 199 с. (ст. 29). 1 UA 122850 U 2. Мелиоративная энциклопедия. - М.: ФГНУ. "Росинформагротех", 2003. ТЛ.(А-К). - 672 с. (ст. 513-514). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Система регулювання стоку на малих річках, що складається з руслових споруд, яка відрізняється тим, що споруди встановлені у вигляді каскаду водойм у руслі з ексцентричним приєднанням до кожної водойми русла підводу та бокового відгалуження русла відводу від неї, а також створенням руслового екологічного плато у верхів'ї водойми та берегових екологічних плато на підводах та відводах. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
