Вібраційний грохот з коловими коливаннями для сипкого матеріалу

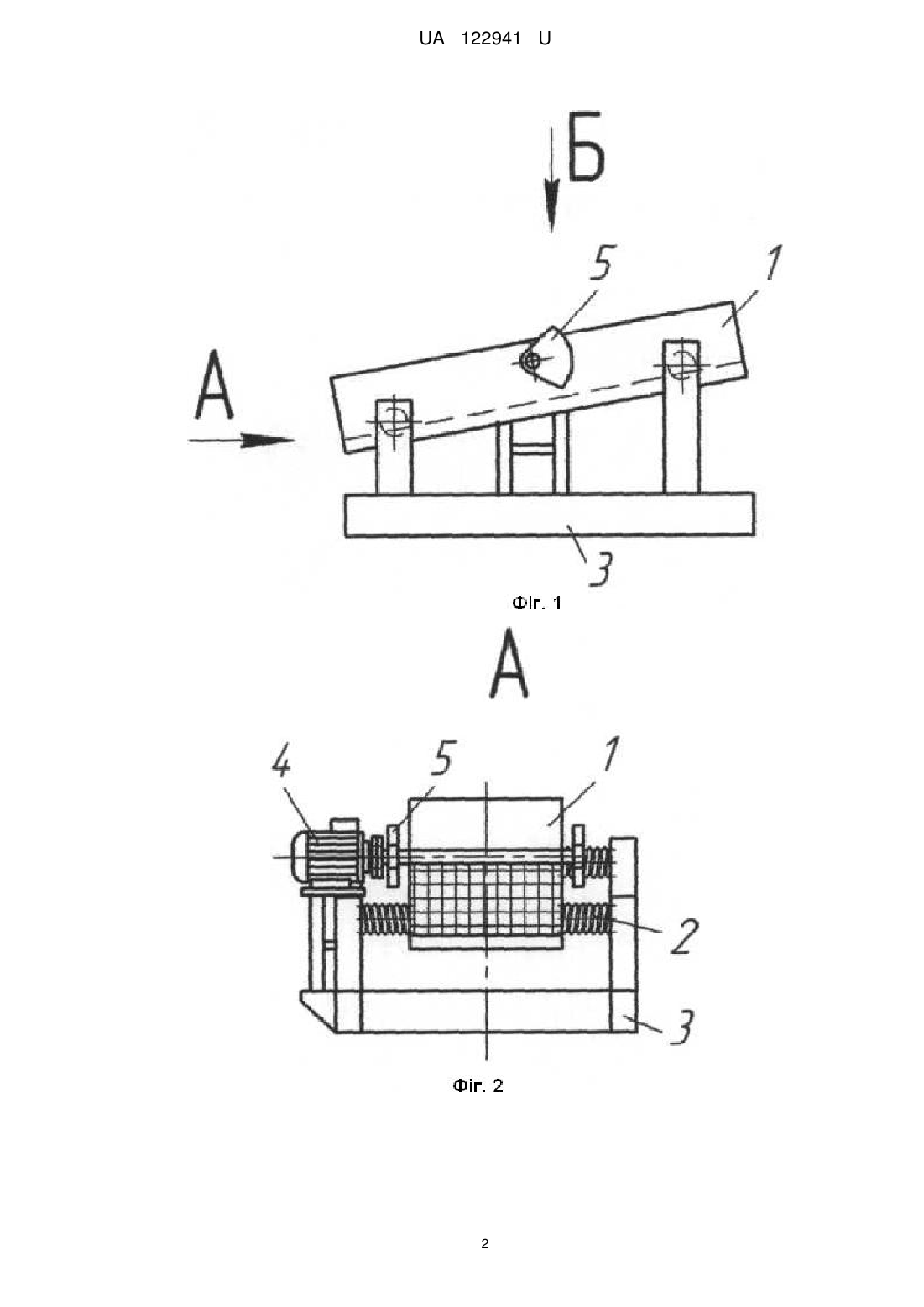

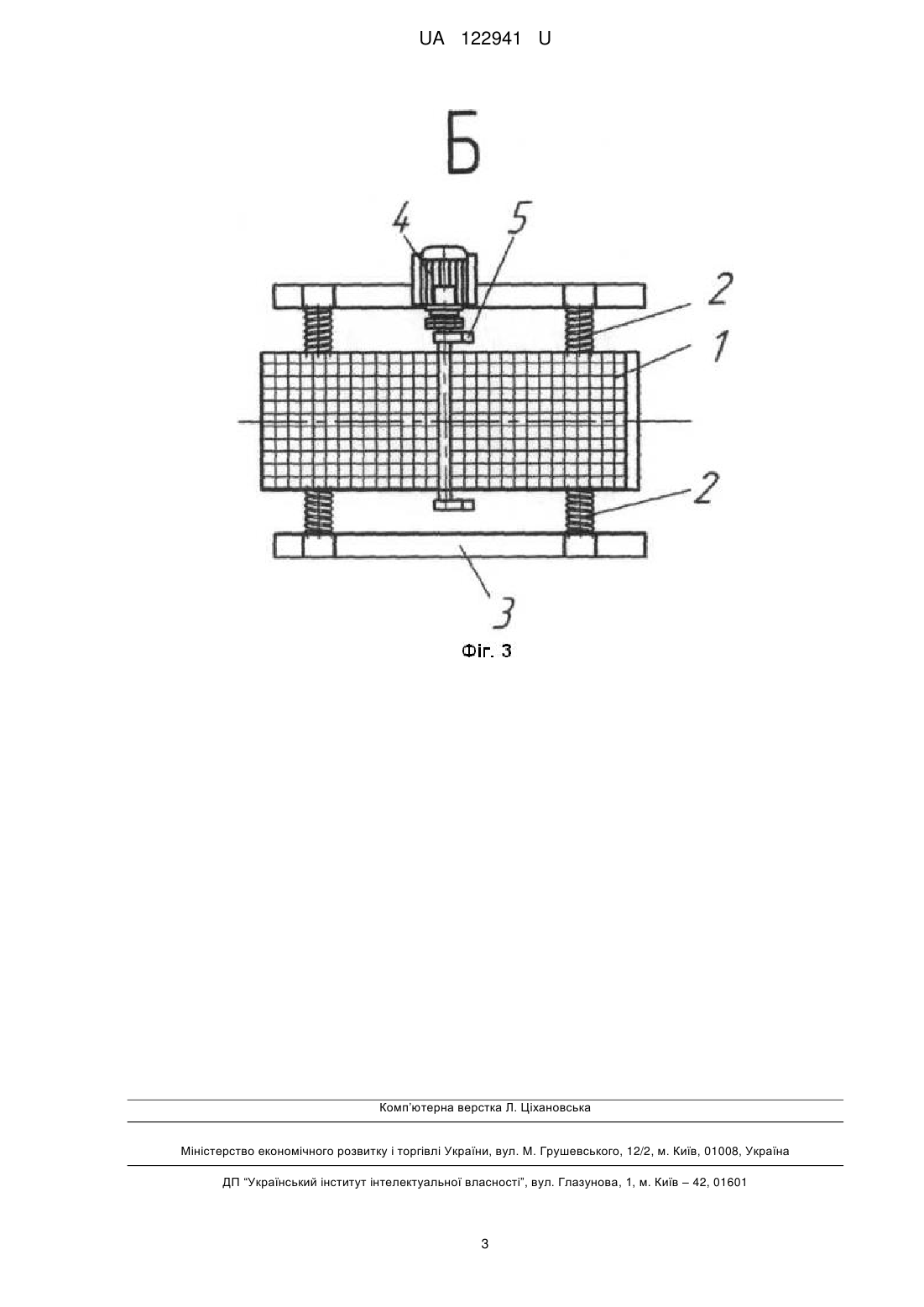

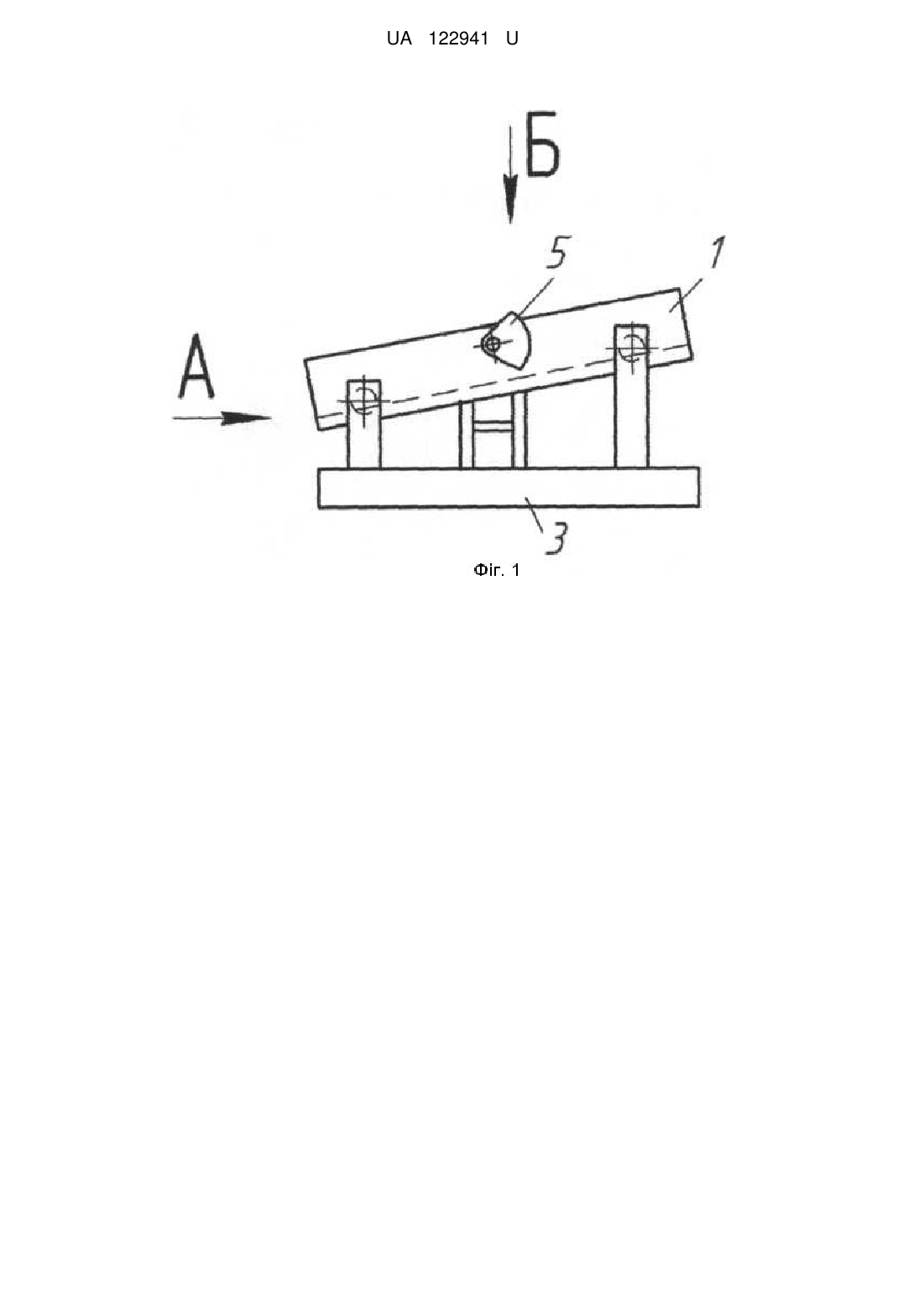

Реферат: Вібраційний грохот з коловими коливаннями для сипкого матеріалу містить корпус, пружні опори між корпусом і рамою та вібропривод з дебалансом. Опорні поверхні пружних опор паралельні площині коливань, а перпендикуляри до опорних поверхонь пружних опор паралельні осі обертання дебалансу. UA 122941 U (12) UA 122941 U UA 122941 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вібраційної техніки, зокрема до конструкцій вібраційних грохотів з коловими коливаннями, і може бути використана в гірничо-металургійній промисловості при розділенні сипких матеріалів на фракції. Відомий грохот з коловими і близькими до них коливаннями, що має корпус, пружні опори між корпусом і рамою та вібропривод, причому, площини опорних поверхонь пружних опор розташовані перпендикулярно площині, у якій відбуваються колові коливання, а поздовжні осі пружних опор перпендикулярні осі обертання дебалансу вібропривода [1]. Конструкція пружних опор і матеріал їх пружних елементів можуть бути різноманітними, але їх робота відбувається за однаковим принципом. При коливаннях корпусу здійснюються деформації пружних опор в напрямку поздовжньої осі (амплітуда по вертикалі) і в напрямку, перпендикулярному поздовжньої осі (амплітуда по горизонталі). Недоліком такої конструкції є те, що вона забезпечує коливання, які близькі до колових; так як жорсткість пружних опор у вказаних напрямках різна (тому що опори по вертикалі працюють на стиск, а по горизонталі - на зсув), внаслідок цього амплітуди коливань теж будуть різними, причому, різниця може перевищувати 50 %, що знижує ефективний розподіл сипкого матеріалу на фракції. Найбільш близьким технічним рішенням до корисної моделі є конструктивні опори для віброгрохота, які по вертикалі працюють на стиск і зсув, а по горизонталі - на зсув [2], причому за рахунок збільшення або зменшення кута нахилу опорних поверхонь пружних елементів можна змінювати їх жорсткість по вертикалі. Недоліком вказаного технічного рішення є те, що воно не забезпечує рівність амплітуд по вертикалі і по горизонталі, а тільки зменшує їх різницю. Задачею корисної моделі є підвищення ефективності розподілу сипкого матеріалу на фракції за рахунок забезпечення строго колових коливань при роботі. Поставлена задача вирішується шляхом встановлення пружних опор так, щоб їхні опорні поверхні були паралельними площині коливань, а перпендикуляри до опорних поверхонь пружних опор були паралельними осі обертання дебалансу вібропривода. На фіг. 1 зображено вібраційний грохот з коловими коливаннями для сипкого матеріалу, на фіг. 2 - вид А на фіг. 1, фіг. 3. - вид Б на фіг. 1. Вібраційний грохот з коловими коливаннями для сипкого матеріалу містить корпус 1, пружні опори 2, встановлені між корпусом 1 і рамою 3 та вібропривод 4 з дебалансами 5. Вібраційний грохот з коловими коливаннями для сипкого матеріалу працює таким чином. При обертанні дебалансу 5 вібропривода 4 інерційна сила надає корпусу 1 колові коливання, які забезпечуються тим, що опорні поверхні пружних елементів паралельні площині коливань, а самі елементи опор працюють тільки на зсув та мають однакову амплітуду в площині коливань по всіх напрямках. Пропонований вібраційний грохот для сипкого матеріалу дозволяє забезпечити суворо колові коливання за рахунок того, що пружні елементи опор мають однакову жорсткість в площині коливань по всіх напрямках, що дає змогу підвищити ефективність розподілу сипкого матеріалу на фракції. Джерела інформації: 1. Вайсберг Л.А. Проектирование и расчет вибрационных грохотов. - М.: Недра, 1986. – 144 с. 2. Потураев В.Н. Резиновые и резинометаллические детали машин. - М.: Машиностроение, 1966. - 300 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вібраційний грохот з коловими коливаннями для сипкого матеріалу, що містить корпус, пружні опори між корпусом і рамою та вібропривод з дебалансом, який відрізняється тим, що опорні поверхні пружних опор паралельні площині коливань, а перпендикуляри до опорних поверхонь пружних опор паралельні осі обертання дебалансу. 1 UA 122941 U 2 UA 122941 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
