Вібраційний грохот

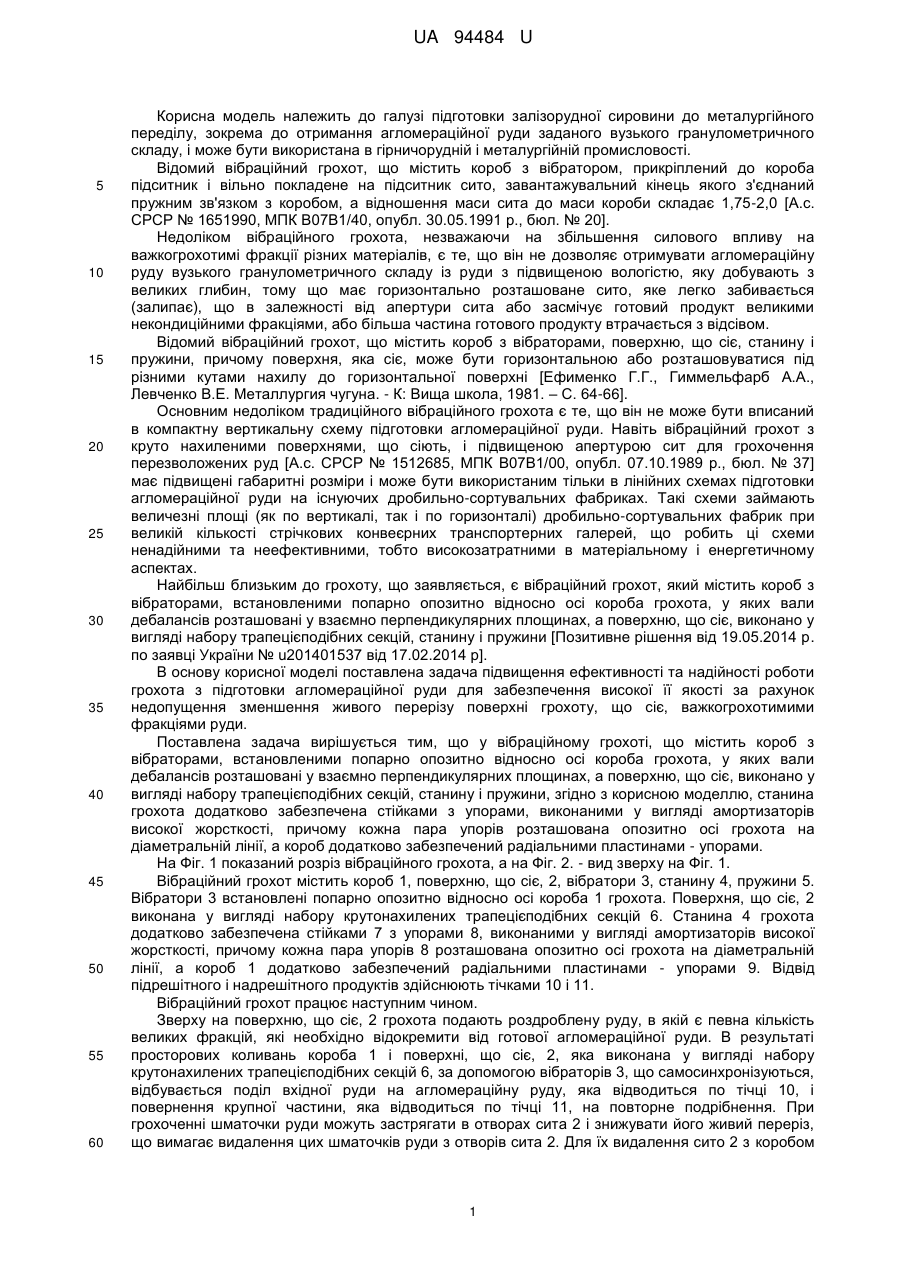

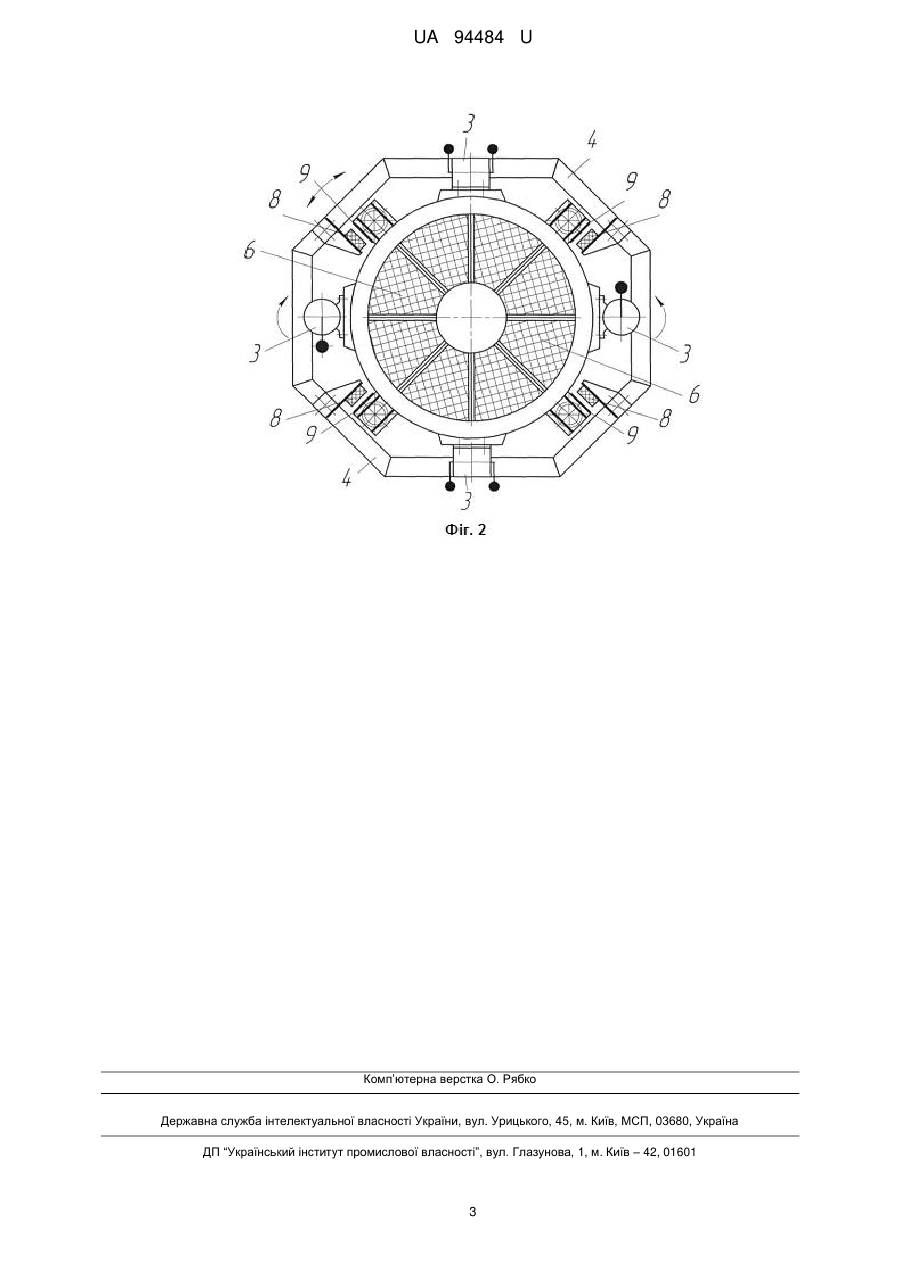

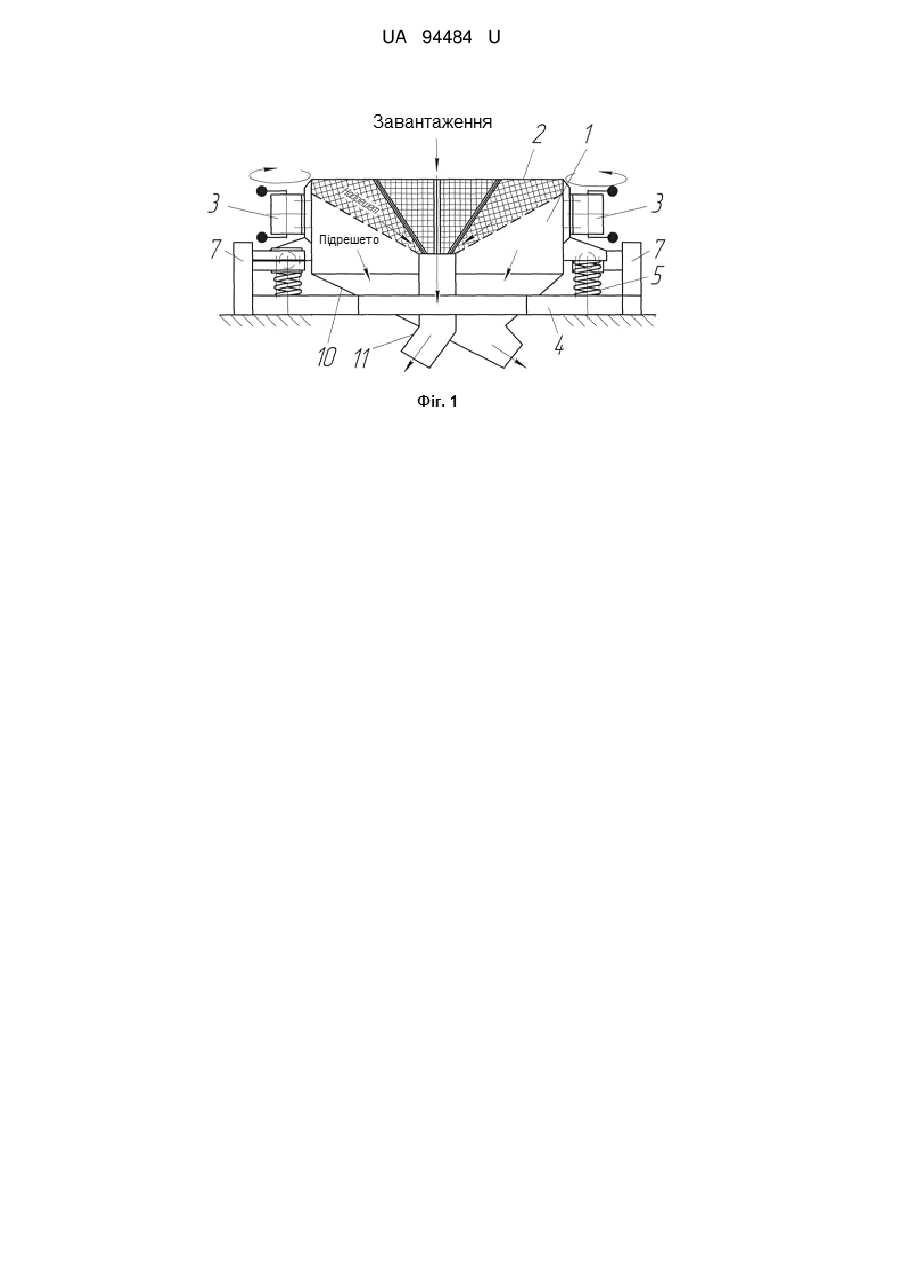

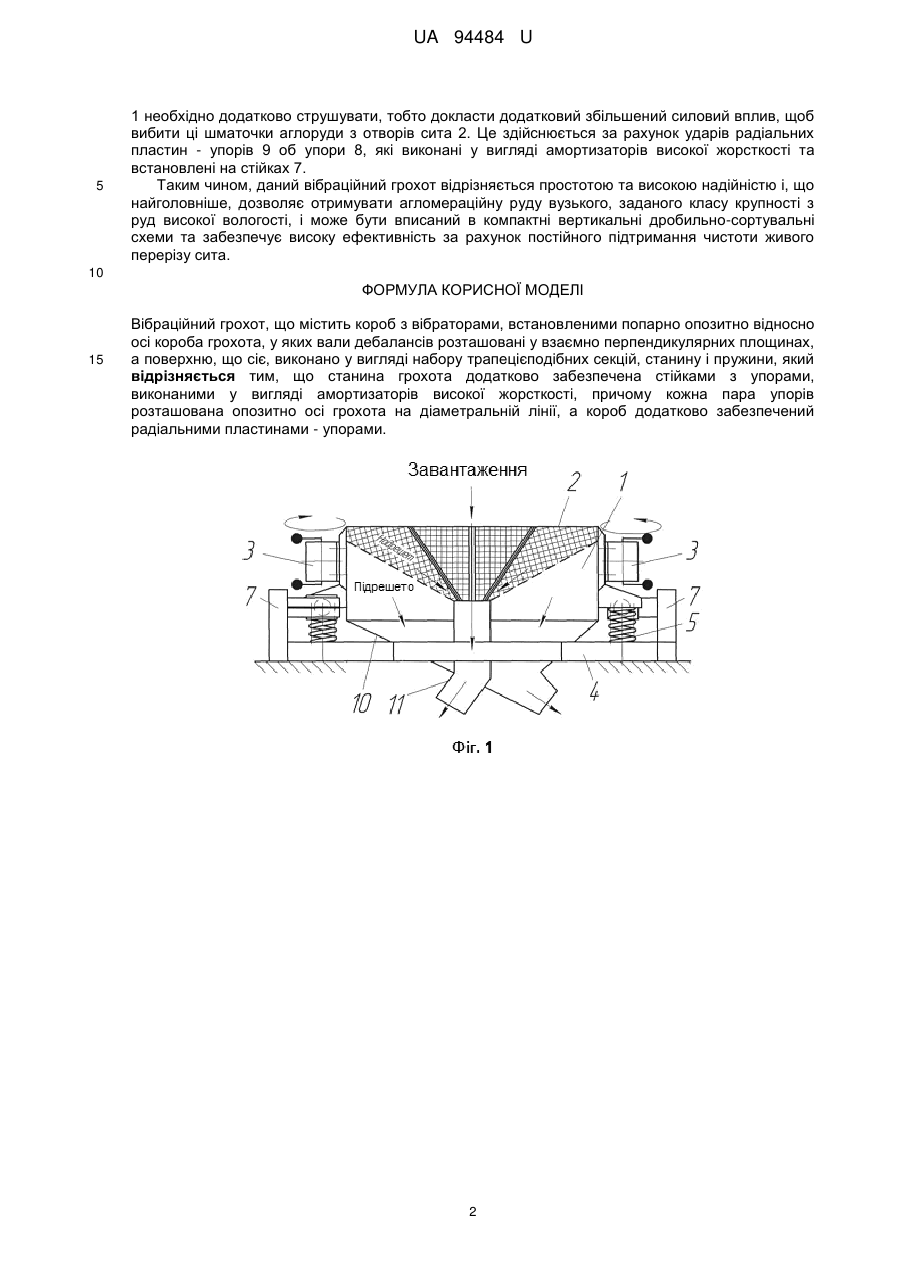

Реферат: Вібраційний грохот містить короб з вібраторами, у яких вали дебалансів розташовані у взаємно перпендикулярних площинах, поверхню, що сіє, станину і пружини. Вібратори встановлені попарно опозитно відносно осі короба грохота. Поверхня, що сіє, виконана у вигляді набору трапецієподібних секцій. Станина грохота забезпечена стійками з упорами, виконаними у вигляді амортизаторів високої жорсткості. Кожна пара упорів розташована опозитно осі грохота на діаметральній лінії, а короб забезпечений радіальними пластинами - упорами. UA 94484 U (12) UA 94484 U UA 94484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі підготовки залізорудної сировини до металургійного переділу, зокрема до отримання агломераційної руди заданого вузького гранулометричного складу, і може бути використана в гірничорудній і металургійній промисловості. Відомий вібраційний грохот, що містить короб з вібратором, прикріплений до короба підситник і вільно покладене на підситник сито, завантажувальний кінець якого з'єднаний пружним зв'язком з коробом, а відношення маси сита до маси короби складає 1,75-2,0 [А.с. СРСР № 1651990, МПК В07В1/40, опубл. 30.05.1991 p., бюл. № 20]. Недоліком вібраційного грохота, незважаючи на збільшення силового впливу на важкогрохотимі фракції різних матеріалів, є те, що він не дозволяє отримувати агломераційну руду вузького гранулометричного складу із руди з підвищеною вологістю, яку добувають з великих глибин, тому що має горизонтально розташоване сито, яке легко забивається (залипає), що в залежності від апертури сита або засмічує готовий продукт великими некондиційними фракціями, або більша частина готового продукту втрачається з відсівом. Відомий вібраційний грохот, що містить короб з вібраторами, поверхню, що сіє, станину і пружини, причому поверхня, яка сіє, може бути горизонтальною або розташовуватися під різними кутами нахилу до горизонтальної поверхні [Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. - К: Вища школа, 1981. – С. 64-66]. Основним недоліком традиційного вібраційного грохота є те, що він не може бути вписаний в компактну вертикальну схему підготовки агломераційної руди. Навіть вібраційний грохот з круто нахиленими поверхнями, що сіють, і підвищеною апертурою сит для грохочення перезволожених руд [А.с. СРСР № 1512685, МПК В07В1/00, опубл. 07.10.1989 p., бюл. № 37] має підвищені габаритні розміри і може бути використаним тільки в лінійних схемах підготовки агломераційної руди на існуючих дробильно-сортувальних фабриках. Такі схеми займають величезні площі (як по вертикалі, так і по горизонталі) дробильно-сортувальних фабрик при великій кількості стрічкових конвеєрних транспортерних галерей, що робить ці схеми ненадійними та неефективними, тобто високозатратними в матеріальному і енергетичному аспектах. Найбільш близьким до грохоту, що заявляється, є вібраційний грохот, який містить короб з вібраторами, встановленими попарно опозитно відносно осі короба грохота, у яких вали дебалансів розташовані у взаємно перпендикулярних площинах, а поверхню, що сіє, виконано у вигляді набору трапецієподібних секцій, станину і пружини [Позитивне рішення від 19.05.2014 р. по заявці України № u201401537 від 17.02.2014 р]. В основу корисної моделі поставлена задача підвищення ефективності та надійності роботи грохота з підготовки агломераційної руди для забезпечення високої її якості за рахунок недопущення зменшення живого перерізу поверхні грохоту, що сіє, важкогрохотимими фракціями руди. Поставлена задача вирішується тим, що у вібраційному грохоті, що містить короб з вібраторами, встановленими попарно опозитно відносно осі короба грохота, у яких вали дебалансів розташовані у взаємно перпендикулярних площинах, а поверхню, що сіє, виконано у вигляді набору трапецієподібних секцій, станину і пружини, згідно з корисною моделлю, станина грохота додатково забезпечена стійками з упорами, виконаними у вигляді амортизаторів високої жорсткості, причому кожна пара упорів розташована опозитно осі грохота на діаметральній лінії, а короб додатково забезпечений радіальними пластинами - упорами. На Фіг. 1 показаний розріз вібраційного грохота, а на Фіг. 2. - вид зверху на Фіг. 1. Вібраційний грохот містить короб 1, поверхню, що сіє, 2, вібратори 3, станину 4, пружини 5. Вібратори 3 встановлені попарно опозитно відносно осі короба 1 грохота. Поверхня, що сіє, 2 виконана у вигляді набору крутонахилених трапецієподібних секцій 6. Станина 4 грохота додатково забезпечена стійками 7 з упорами 8, виконаними у вигляді амортизаторів високої жорсткості, причому кожна пара упорів 8 розташована опозитно осі грохота на діаметральній лінії, а короб 1 додатково забезпечений радіальними пластинами - упорами 9. Відвід підрешітного і надрешітного продуктів здійснюють тічками 10 і 11. Вібраційний грохот працює наступним чином. Зверху на поверхню, що сіє, 2 грохота подають роздроблену руду, в якій є певна кількість великих фракцій, які необхідно відокремити від готової агломераційної руди. В результаті просторових коливань короба 1 і поверхні, що сіє, 2, яка виконана у вигляді набору крутонахилених трапецієподібних секцій 6, за допомогою вібраторів 3, що самосинхронізуються, відбувається поділ вхідної руди на агломераційну руду, яка відводиться по тічці 10, і повернення крупної частини, яка відводиться по тічці 11, на повторне подрібнення. При грохоченні шматочки руди можуть застрягати в отворах сита 2 і знижувати його живий переріз, що вимагає видалення цих шматочків руди з отворів сита 2. Для їх видалення сито 2 з коробом 1 UA 94484 U 5 1 необхідно додатково струшувати, тобто докласти додатковий збільшений силовий вплив, щоб вибити ці шматочки аглоруди з отворів сита 2. Це здійснюється за рахунок ударів радіальних пластин - упорів 9 об упори 8, які виконані у вигляді амортизаторів високої жорсткості та встановлені на стійках 7. Таким чином, даний вібраційний грохот відрізняється простотою та високою надійністю і, що найголовніше, дозволяє отримувати агломераційну руду вузького, заданого класу крупності з руд високої вологості, і може бути вписаний в компактні вертикальні дробильно-сортувальні схеми та забезпечує високу ефективність за рахунок постійного підтримання чистоти живого перерізу сита. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Вібраційний грохот, що містить короб з вібраторами, встановленими попарно опозитно відносно осі короба грохота, у яких вали дебалансів розташовані у взаємно перпендикулярних площинах, а поверхню, що сіє, виконано у вигляді набору трапецієподібних секцій, станину і пружини, який відрізняється тим, що станина грохота додатково забезпечена стійками з упорами, виконаними у вигляді амортизаторів високої жорсткості, причому кожна пара упорів розташована опозитно осі грохота на діаметральній лінії, а короб додатково забезпечений радіальними пластинами - упорами. 2 UA 94484 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
