Система для магнітовакуумного гідролазерного масажу

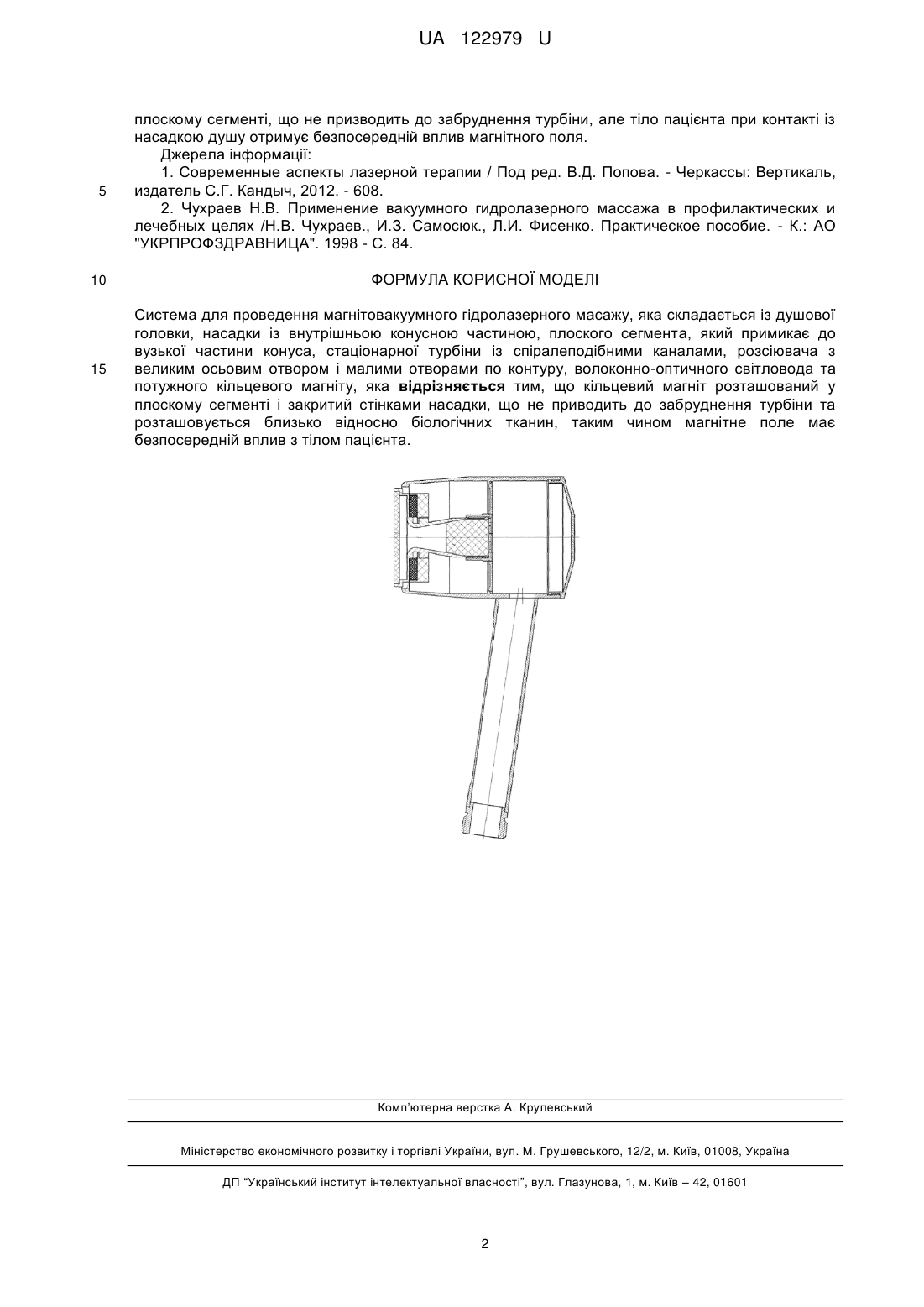

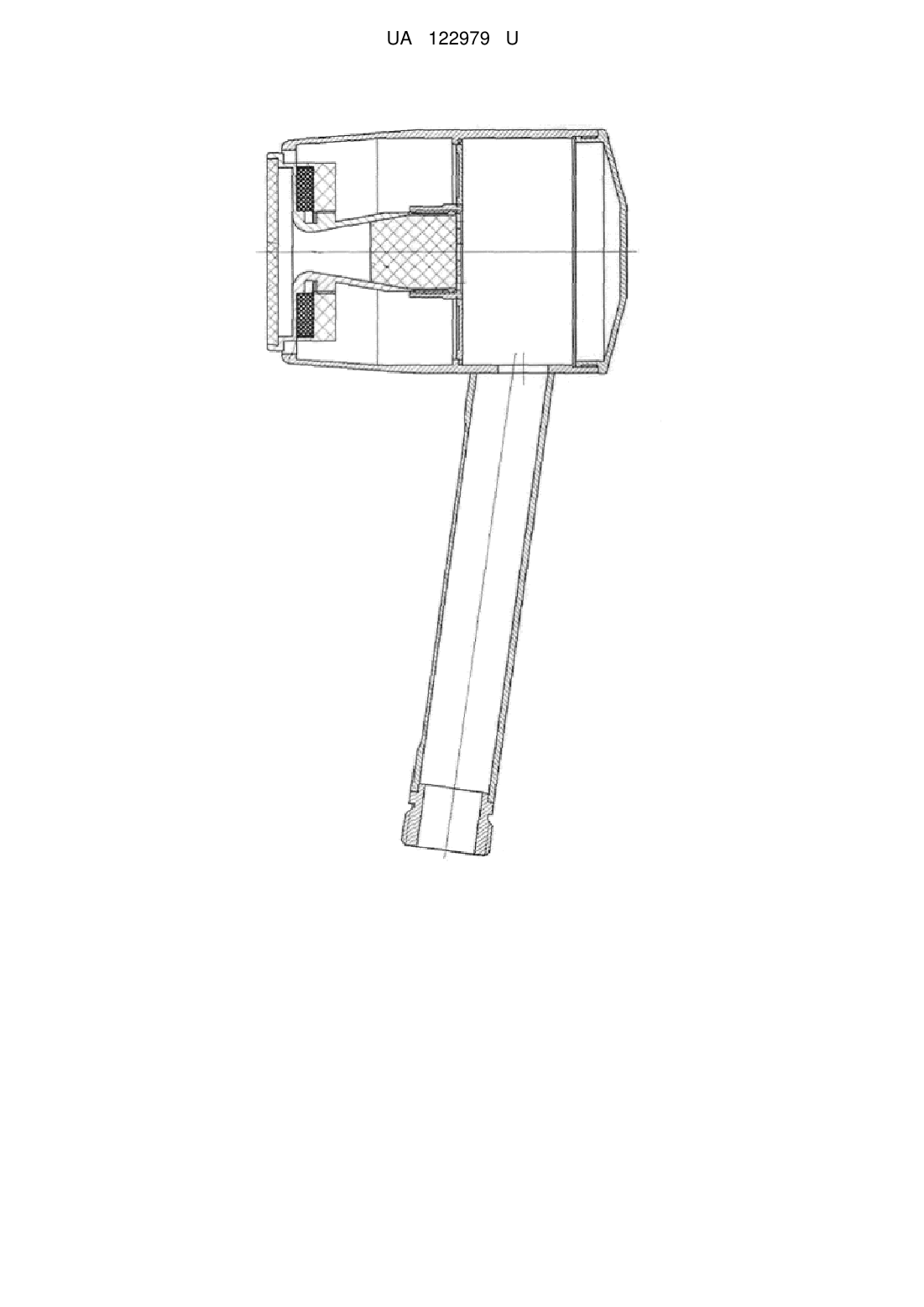

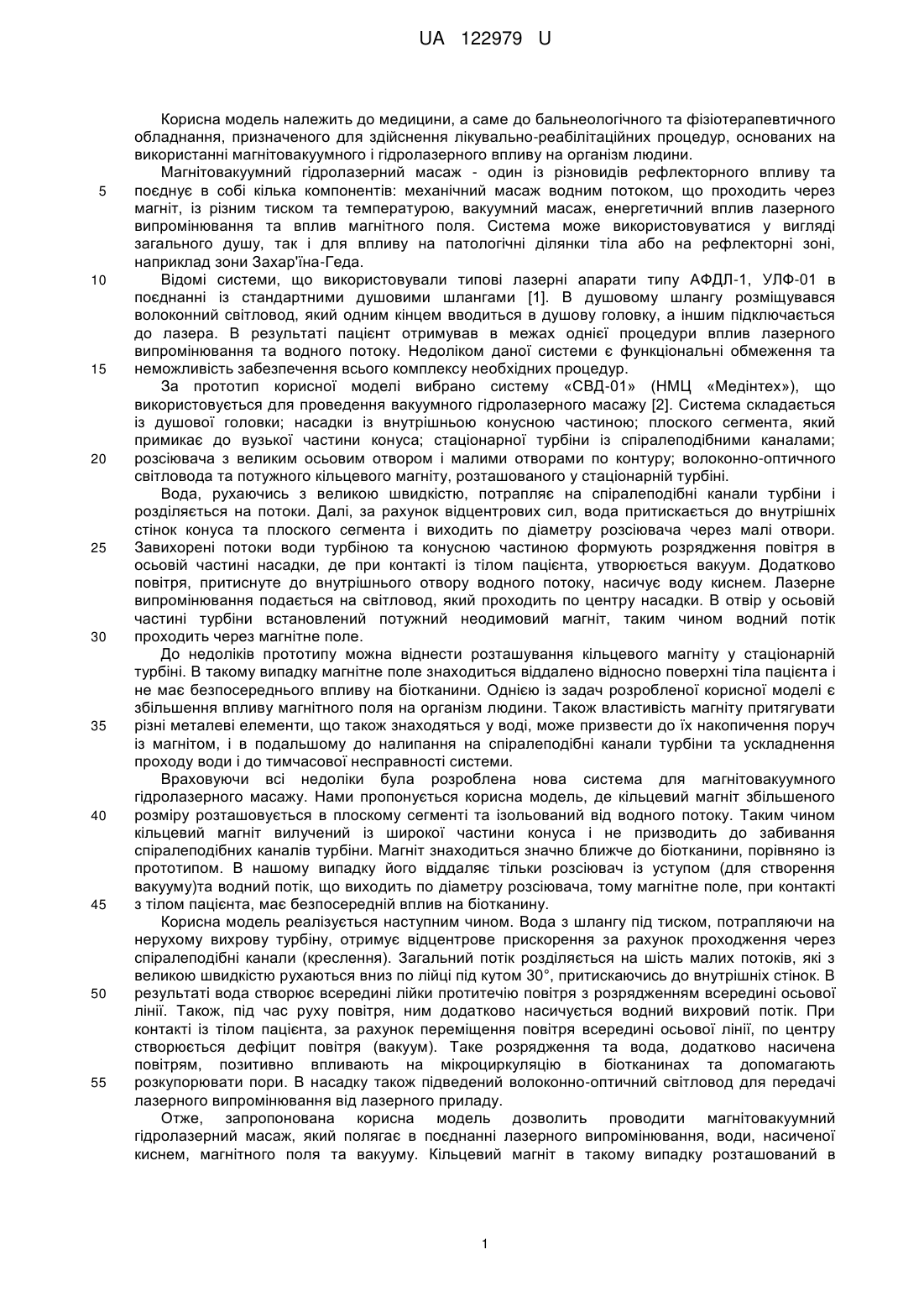

Реферат: Система для проведення магнітовакуумного гідролазерного масажу складається із душової головки, насадки із внутрішньою конусною частиною, плоского сегмента, який примикає до вузької частини конуса, стаціонарної турбіни із спіралеподібними каналами, розсіювача з великим осьовим отвором і малими отворами по контуру, волоконно-оптичного світловода та потужного кільцевого магніту. Кільцевий магніт розташований у плоскому сегменті і закритий стінками насадки, що не приводить до забруднення турбіни та розташовується близько відносно біологічних тканин, таким чином магнітне поле має безпосередній вплив з тілом пацієнта. UA 122979 U (12) UA 122979 U UA 122979 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до бальнеологічного та фізіотерапевтичного обладнання, призначеного для здійснення лікувально-реабілітаційних процедур, основаних на використанні магнітовакуумного і гідролазерного впливу на організм людини. Магнітовакуумний гідролазерний масаж - один із різновидів рефлекторного впливу та поєднує в собі кілька компонентів: механічний масаж водним потоком, що проходить через магніт, із різним тиском та температурою, вакуумний масаж, енергетичний вплив лазерного випромінювання та вплив магнітного поля. Система може використовуватися у вигляді загального душу, так і для впливу на патологічні ділянки тіла або на рефлекторні зоні, наприклад зони Захар'їна-Геда. Відомі системи, що використовували типові лазерні апарати типу АФДЛ-1, УЛФ-01 в поєднанні із стандартними душовими шлангами [1]. В душовому шлангу розміщувався волоконний світловод, який одним кінцем вводиться в душову головку, а іншим підключається до лазера. В результаті пацієнт отримував в межах однієї процедури вплив лазерного випромінювання та водного потоку. Недоліком даної системи є функціональні обмеження та неможливість забезпечення всього комплексу необхідних процедур. За прототип корисної моделі вибрано систему «СВД-01» (НМЦ «Медінтех»), що використовується для проведення вакуумного гідролазерного масажу [2]. Система складається із душової головки; насадки із внутрішньою конусною частиною; плоского сегмента, який примикає до вузької частини конуса; стаціонарної турбіни із спіралеподібними каналами; розсіювача з великим осьовим отвором і малими отворами по контуру; волоконно-оптичного світловода та потужного кільцевого магніту, розташованого у стаціонарній турбіні. Вода, рухаючись з великою швидкістю, потрапляє на спіралеподібні канали турбіни і розділяється на потоки. Далі, за рахунок відцентрових сил, вода притискається до внутрішніх стінок конуса та плоского сегмента і виходить по діаметру розсіювача через малі отвори. Завихорені потоки води турбіною та конусною частиною формують розрядження повітря в осьовій частині насадки, де при контакті із тілом пацієнта, утворюється вакуум. Додатково повітря, притиснуте до внутрішнього отвору водного потоку, насичує воду киснем. Лазерне випромінювання подається на світловод, який проходить по центру насадки. В отвір у осьовій частині турбіни встановлений потужний неодимовий магніт, таким чином водний потік проходить через магнітне поле. До недоліків прототипу можна віднести розташування кільцевого магніту у стаціонарній турбіні. В такому випадку магнітне поле знаходиться віддалено відносно поверхні тіла пацієнта і не має безпосереднього впливу на біотканини. Однією із задач розробленої корисної моделі є збільшення впливу магнітного поля на організм людини. Також властивість магніту притягувати різні металеві елементи, що також знаходяться у воді, може призвести до їх накопичення поруч із магнітом, і в подальшому до налипання на спіралеподібні канали турбіни та ускладнення проходу води і до тимчасової несправності системи. Враховуючи всі недоліки була розроблена нова система для магнітовакуумного гідролазерного масажу. Нами пропонується корисна модель, де кільцевий магніт збільшеного розміру розташовується в плоскому сегменті та ізольований від водного потоку. Таким чином кільцевий магніт вилучений із широкої частини конуса і не призводить до забивання спіралеподібних каналів турбіни. Магніт знаходиться значно ближче до біотканини, порівняно із прототипом. В нашому випадку його віддаляє тільки розсіювач із уступом (для створення вакууму)та водний потік, що виходить по діаметру розсіювача, тому магнітне поле, при контакті з тілом пацієнта, має безпосередній вплив на біотканину. Корисна модель реалізується наступним чином. Вода з шлангу під тиском, потрапляючи на нерухому вихрову турбіну, отримує відцентрове прискорення за рахунок проходження через спіралеподібні канали (креслення). Загальний потік розділяється на шість малих потоків, які з великою швидкістю рухаються вниз по лійці під кутом 30°, притискаючись до внутрішніх стінок. В результаті вода створює всередині лійки протитечію повітря з розрядженням всередині осьової лінії. Також, під час руху повітря, ним додатково насичується водний вихровий потік. При контакті із тілом пацієнта, за рахунок переміщення повітря всередині осьової лінії, по центру створюється дефіцит повітря (вакуум). Таке розрядження та вода, додатково насичена повітрям, позитивно впливають на мікроциркуляцію в біотканинах та допомагають розкупорювати пори. В насадку також підведений волоконно-оптичний світловод для передачі лазерного випромінювання від лазерного приладу. Отже, запропонована корисна модель дозволить проводити магнітовакуумний гідролазерний масаж, який полягає в поєднанні лазерного випромінювання, води, насиченої киснем, магнітного поля та вакууму. Кільцевий магніт в такому випадку розташований в 1 UA 122979 U 5 10 15 плоскому сегменті, що не призводить до забруднення турбіни, але тіло пацієнта при контакті із насадкою душу отримує безпосередній вплив магнітного поля. Джерела інформації: 1. Современные аспекты лазерной терапии / Под ред. В.Д. Попова. - Черкассы: Вертикаль, издатель С.Г. Кандыч, 2012. - 608. 2. Чухраев Н.В. Применение вакуумного гидролазерного массажа в профилактических и лечебных целях /Н.В. Чухраев., И.З. Самосюк., Л.И. Фисенко. Практическое пособие. - К.: АО "УКРПРОФЗДРАВНИЦА". 1998 - С. 84. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система для проведення магнітовакуумного гідролазерного масажу, яка складається із душової головки, насадки із внутрішньою конусною частиною, плоского сегмента, який примикає до вузької частини конуса, стаціонарної турбіни із спіралеподібними каналами, розсіювача з великим осьовим отвором і малими отворами по контуру, волоконно-оптичного світловода та потужного кільцевого магніту, яка відрізняється тим, що кільцевий магніт розташований у плоскому сегменті і закритий стінками насадки, що не приводить до забруднення турбіни та розташовується близько відносно біологічних тканин, таким чином магнітне поле має безпосередній вплив з тілом пацієнта. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
