Коронуючий електрод

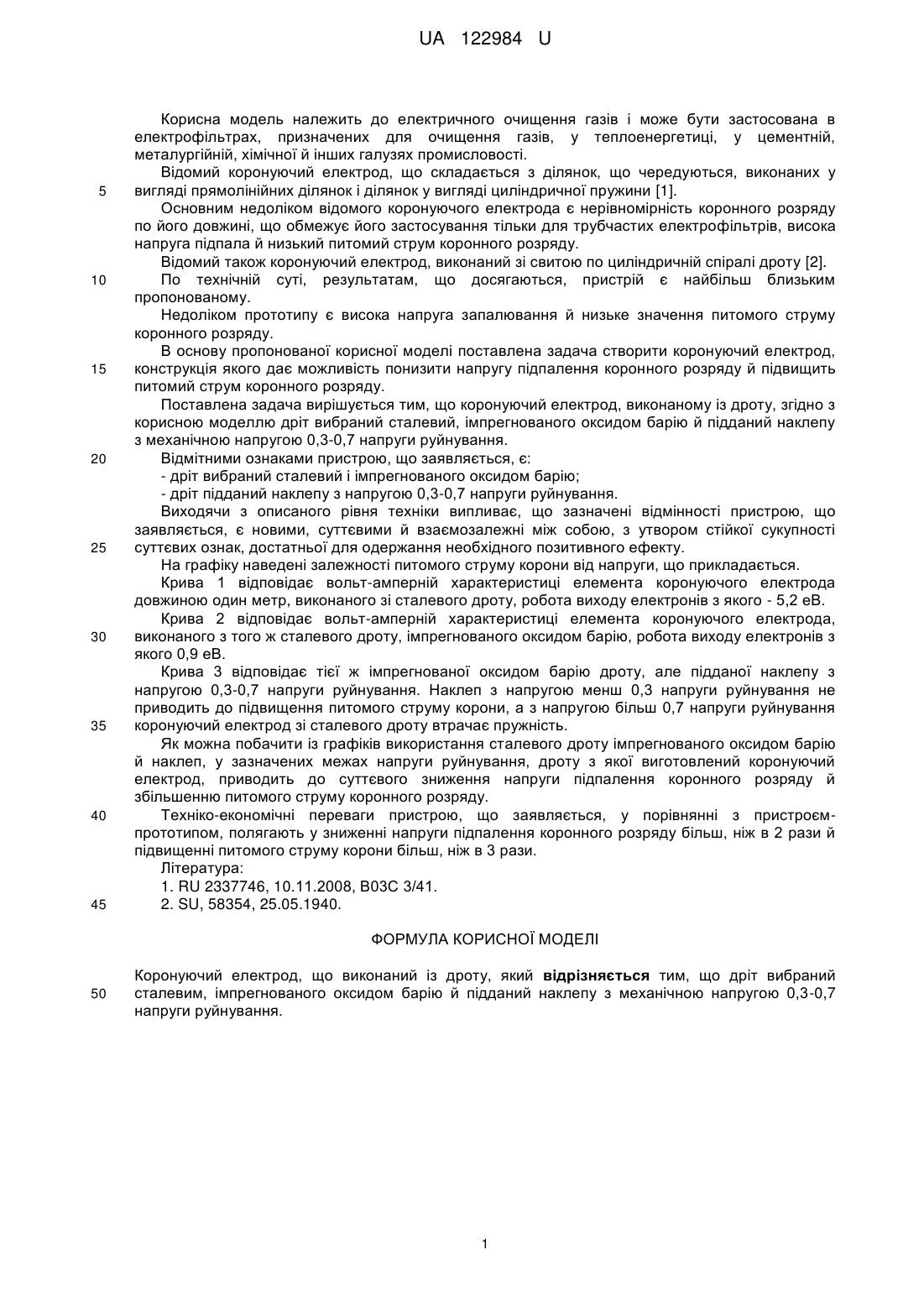

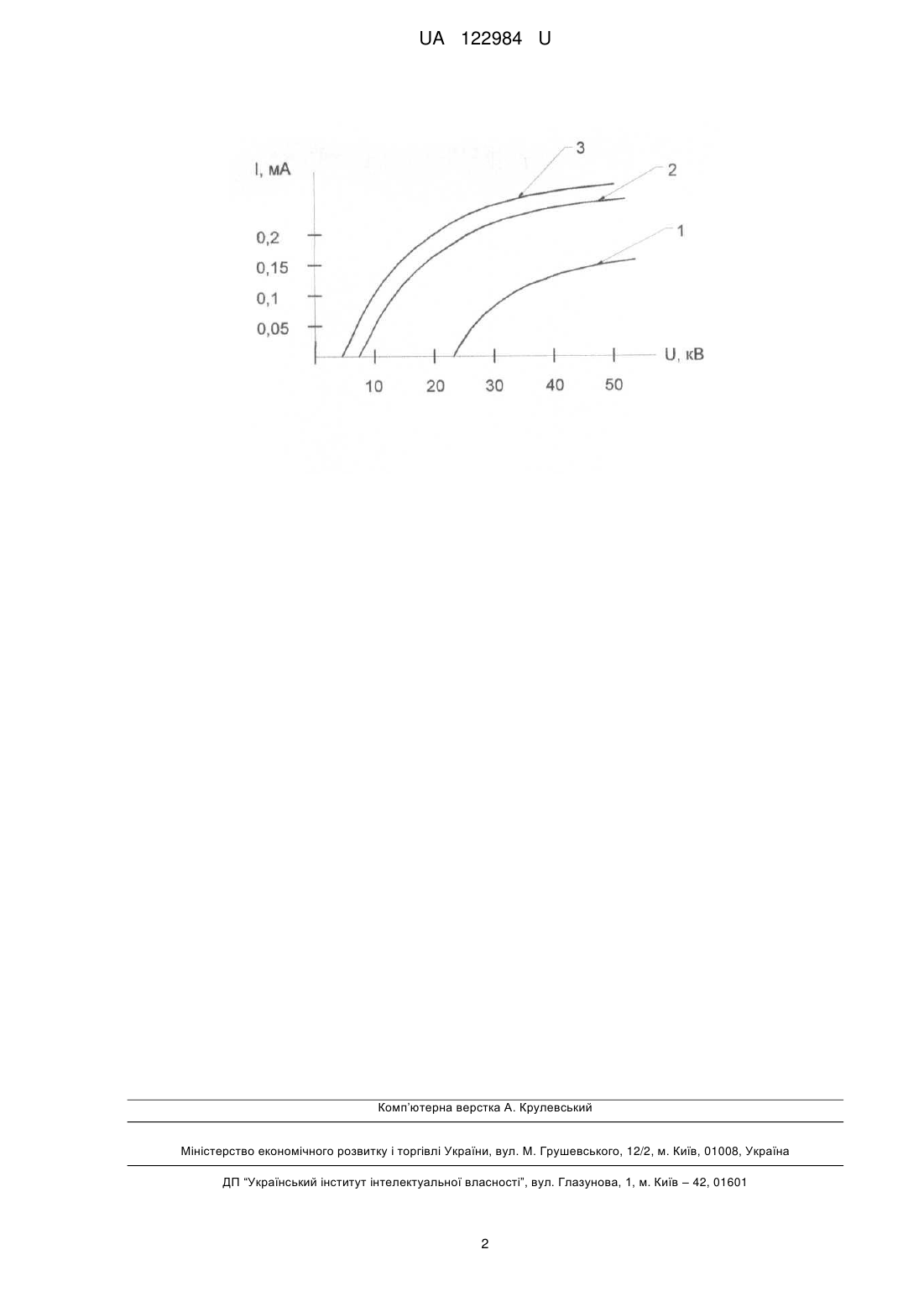

Реферат: Коронуючий електрод, виконаний із дроту, що вибраний сталевим, імпрегнованого оксидом барію й підданий наклепу з механічною напругою 0,3-0,7 напруги руйнування. UA 122984 U (12) UA 122984 U UA 122984 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електричного очищення газів і може бути застосована в електрофільтрах, призначених для очищення газів, у теплоенергетиці, у цементній, металургійній, хімічної й інших галузях промисловості. Відомий коронуючий електрод, що складається з ділянок, що чередуються, виконаних у вигляді прямолінійних ділянок і ділянок у вигляді циліндричної пружини [1]. Основним недоліком відомого коронуючого електрода є нерівномірність коронного розряду по його довжині, що обмежує його застосування тільки для трубчастих електрофільтрів, висока напруга підпала й низький питомий струм коронного розряду. Відомий також коронуючий електрод, виконаний зі свитою по циліндричній спіралі дроту [2]. По технічній суті, результатам, що досягаються, пристрій є найбільш близьким пропонованому. Недоліком прототипу є висока напруга запалювання й низьке значення питомого струму коронного розряду. В основу пропонованої корисної моделі поставлена задача створити коронуючий електрод, конструкція якого дає можливість понизити напругу підпалення коронного розряду й підвищить питомий струм коронного розряду. Поставлена задача вирішується тим, що коронуючий електрод, виконаному із дроту, згідно з корисною моделлю дріт вибраний сталевий, імпрегнованого оксидом барію й підданий наклепу з механічною напругою 0,3-0,7 напруги руйнування. Відмітними ознаками пристрою, що заявляється, є: - дріт вибраний сталевий і імпрегнованого оксидом барію; - дріт підданий наклепу з напругою 0,3-0,7 напруги руйнування. Виходячи з описаного рівня техніки випливає, що зазначені відмінності пристрою, що заявляється, є новими, суттєвими й взаємозалежні між собою, з утвором стійкої сукупності суттєвих ознак, достатньої для одержання необхідного позитивного ефекту. На графіку наведені залежності питомого струму корони від напруги, що прикладається. Крива 1 відповідає вольт-амперній характеристиці елемента коронуючого електрода довжиною один метр, виконаного зі сталевого дроту, робота виходу електронів з якого - 5,2 еВ. Крива 2 відповідає вольт-амперній характеристиці елемента коронуючого електрода, виконаного з того ж сталевого дроту, імпрегнованого оксидом барію, робота виходу електронів з якого 0,9 еВ. Крива 3 відповідає тієї ж імпрегнованої оксидом барію дроту, але підданої наклепу з напругою 0,3-0,7 напруги руйнування. Наклеп з напругою менш 0,3 напруги руйнування не приводить до підвищення питомого струму корони, а з напругою більш 0,7 напруги руйнування коронуючий електрод зі сталевого дроту втрачає пружність. Як можна побачити із графіків використання сталевого дроту імпрегнованого оксидом барію й наклеп, у зазначених межах напруги руйнування, дроту з якої виготовлений коронуючий електрод, приводить до суттєвого зниження напруги підпалення коронного розряду й збільшенню питомого струму коронного розряду. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроємпрототипом, полягають у зниженні напруги підпалення коронного розряду більш, ніж в 2 рази й підвищенні питомого струму корони більш, ніж в 3 рази. Література: 1. RU 2337746, 10.11.2008, В03С 3/41. 2. SU, 58354, 25.05.1940. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Коронуючий електрод, що виконаний із дроту, який відрізняється тим, що дріт вибраний сталевим, імпрегнованого оксидом барію й підданий наклепу з механічною напругою 0,3-0,7 напруги руйнування. 1 UA 122984 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
