Центратор вибійного двигуна

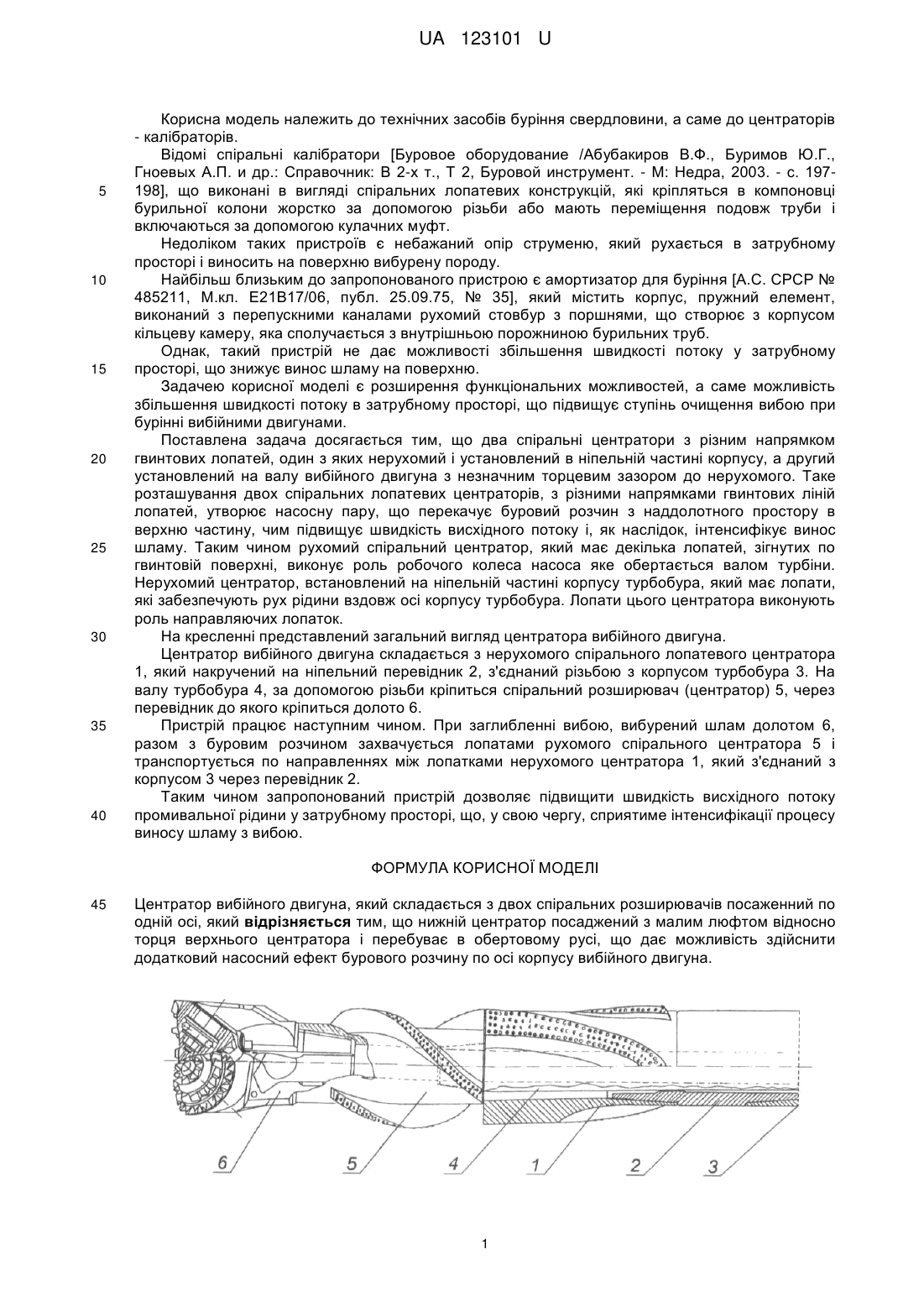

Реферат: Центратор вибійного двигуна складається з двох спіральних розширювачів посаженних по одній осі. Нижній центратор посаджений з малим люфтом відносно торця верхнього центратора і перебуває в обертовому русі. UA 123101 U (12) UA 123101 U UA 123101 U 5 10 15 20 25 30 35 40 Корисна модель належить до технічних засобів буріння свердловини, а саме до центраторів - калібраторів. Відомі спіральні калібратори [Буровое оборудование /Абубакиров В.Ф., Буримов Ю.Г., Гноевых А.П. и др.: Справочник: В 2-х т., Т 2, Буровой инструмент. - М: Недра, 2003. - с. 197198], що виконані в вигляді спіральних лопатевих конструкцій, які кріпляться в компоновці бурильної колони жорстко за допомогою різьби або мають переміщення подовж труби і включаються за допомогою кулачних муфт. Недоліком таких пристроїв є небажаний опір струменю, який рухається в затрубному просторі і виносить на поверхню вибурену породу. Найбільш близьким до запропонованого пристрою є амортизатор для буріння [А.С. СРСР № 485211, М.кл. Е21В17/06, публ. 25.09.75, № 35], який містить корпус, пружний елемент, виконаний з перепускними каналами рухомий стовбур з поршнями, що створює з корпусом кільцеву камеру, яка сполучається з внутрішньою порожниною бурильних труб. Однак, такий пристрій не дає можливості збільшення швидкості потоку у затрубному просторі, що знижує винос шламу на поверхню. Задачею корисної моделі є розширення функціональних можливостей, а саме можливість збільшення швидкості потоку в затрубному просторі, що підвищує ступінь очищення вибою при бурінні вибійними двигунами. Поставлена задача досягається тим, що два спіральні центратори з різним напрямком гвинтових лопатей, один з яких нерухомий і установлений в ніпельній частині корпусу, а другий установлений на валу вибійного двигуна з незначним торцевим зазором до нерухомого. Таке розташування двох спіральних лопатевих центраторів, з різними напрямками гвинтових ліній лопатей, утворює насосну пару, що перекачує буровий розчин з наддолотного простору в верхню частину, чим підвищує швидкість висхідного потоку і, як наслідок, інтенсифікує винос шламу. Таким чином рухомий спіральний центратор, який має декілька лопатей, зігнутих по гвинтовій поверхні, виконує роль робочого колеса насоса яке обертається валом турбіни. Нерухомий центратор, встановлений на ніпельній частині корпусу турбобура, який має лопати, які забезпечують рух рідини вздовж осі корпусу турбобура. Лопати цього центратора виконують роль направляючих лопаток. На кресленні представлений загальний вигляд центратора вибійного двигуна. Центратор вибійного двигуна складається з нерухомого спірального лопатевого центратора 1, який накручений на ніпельний перевідник 2, з'єднаний різьбою з корпусом турбобура 3. На валу турбобура 4, за допомогою різьби кріпиться спіральний розширювач (центратор) 5, через перевідник до якого кріпиться долото 6. Пристрій працює наступним чином. При заглибленні вибою, вибурений шлам долотом 6, разом з буровим розчином захвачується лопатами рухомого спірального центратора 5 і транспортується по направленнях між лопатками нерухомого центратора 1, який з'єднаний з корпусом 3 через перевідник 2. Таким чином запропонований пристрій дозволяє підвищити швидкість висхідного потоку промивальної рідини у затрубному просторі, що, у свою чергу, сприятиме інтенсифікації процесу виносу шламу з вибою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Центратор вибійного двигуна, який складається з двох спіральних розширювачів посаженний по одній осі, який відрізняється тим, що нижній центратор посаджений з малим люфтом відносно торця верхнього центратора і перебуває в обертовому русі, що дає можливість здійснити додатковий насосний ефект бурового розчину по осі корпусу вибійного двигуна. 1 UA 123101 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
