Пристрій електророзпалювальника газу
Номер патенту: 2503
Опубліковано: 26.12.1994
Автори: Нестєров Микола Олександрович, Чурсін Володимир Іванович
Формула / Реферат

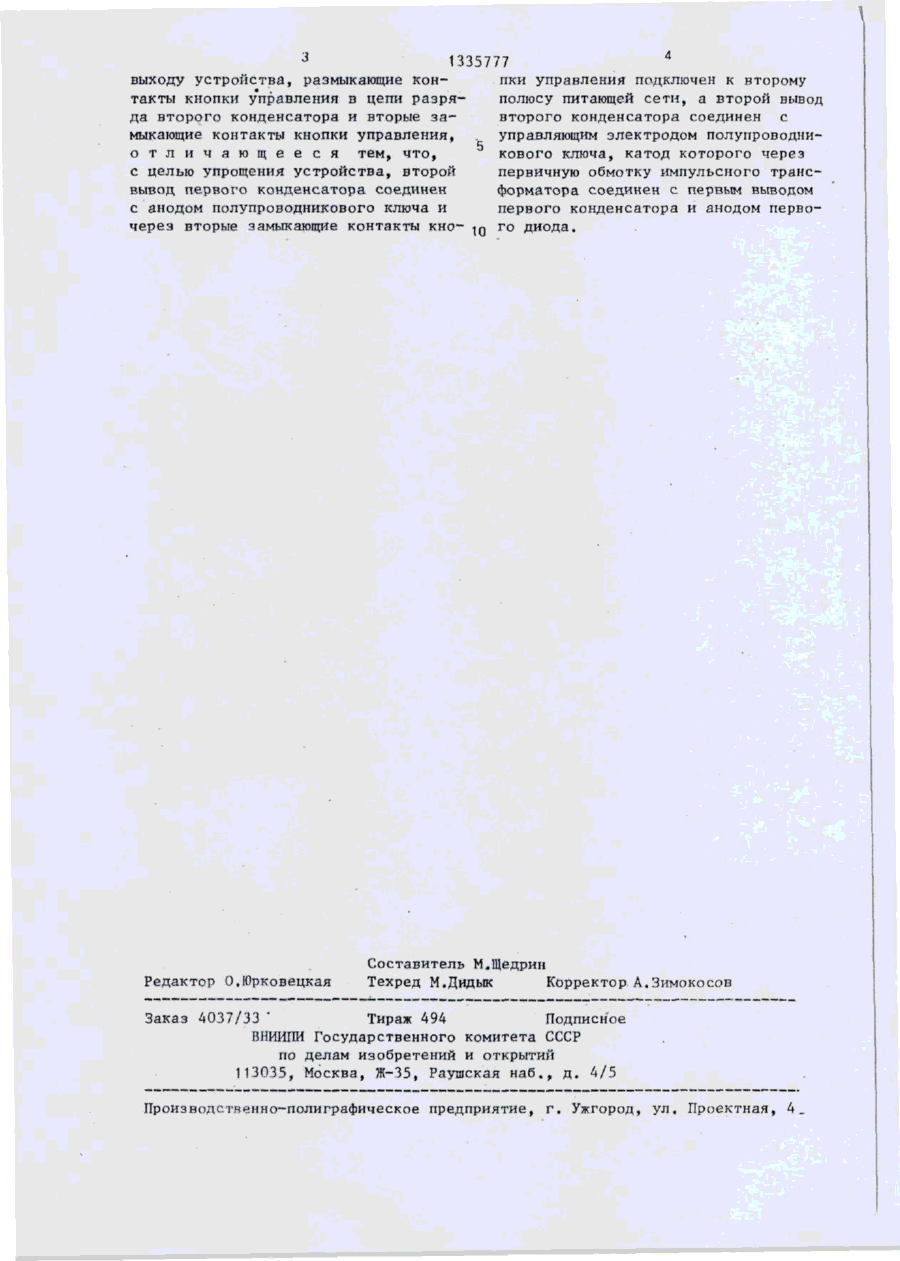

Устройство электророзжига газа, содержащее первый конденсатор, первый вывод которого через последовательно соединенные первый диод, первый резистор и первые замыкающие контакты кнопки управления подключен к первому полюсу питающей сети, второй конденсатор, первый вывод которого через второй резистор подключен к катоду второго диода, присоединенного анодом к точке соединения первого резистора с первыми замыкающими контактами кнопки управления, полупроводниковый ключ, импульсный трансформатор, вторичная обмотка которого подключена к выходу устройства, размыкающие контакты кнопки управления в цепи разряда второго конденсатора и вторые замыкающие контакты кнопки управления, отличающееся тем, что, с целью упрощения устройства, второй вывод первого конденсатора соединен с анодом полупроводникового ключа и через вторые замыкающие контакты кнопки управления подключен к второму полюсу питающей сети, а второй вывод второго конденсатора соединен с управляющим электродом полупроводникового ключа, катод которого через первичную обмотку импульсного трансформатора соединен с первым выводом первого конденсатора и анодом первого диода.
Текст

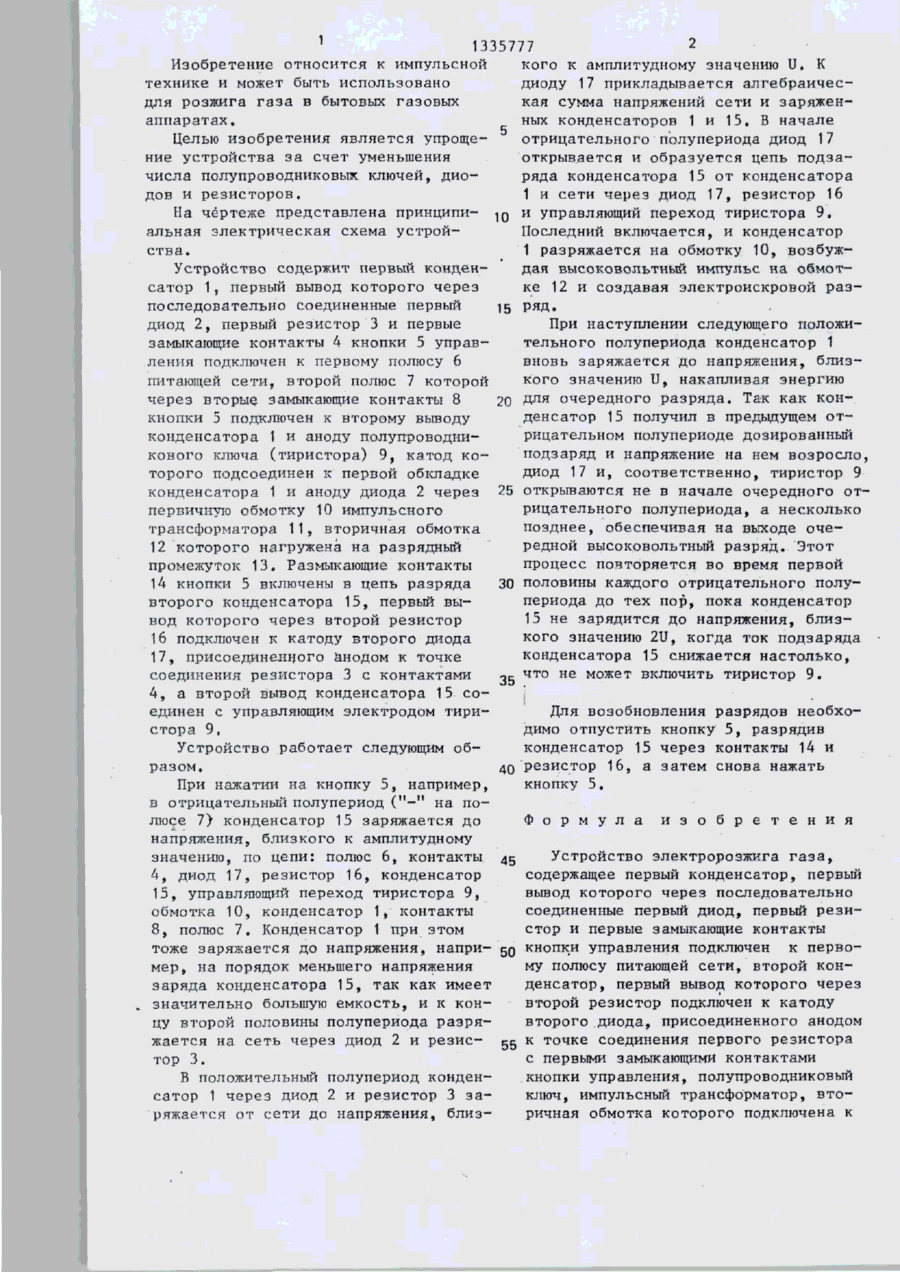

Изобретение относится к области импульсной техники и может быть использовано для розжига газа в бытовых газовых аппаратах. Цель изобретения упрощение устройства - достигается за счет сокращения по сравнению с прототипом числа полупроводниковых ключей, диодов и резисторов. Устройство содержит конденсаторы 1 и 15, диоды 2 и 17, резисторы 3 и 16, замыкающие контакты 4 и 8 кнопки 5 управления, клеммы 6 и 7 подключения питающей сети, тиристор 9, первичную обмотку 10 импульсного трансформатора 11, вторичная обмотка 12 которого нагружена на разрядный промежуток 13, размыкающие контакты 14 кнопки 5..При работе устройства конденсатор 1 разряжается на обмотку 10 при включении тиристора 9, возбуждая высоковольтный импульс на обмотке 12, обеспечивающий электроискровой разряд. Для возобновления разрядов необходимо отпустить кнопку 5, разрядив конденсатор 15 через контакты 14 и резистор 16, а затем снова нажать кнопку 5. 1 ил. 5 5 S со о——о СЛ -О 7 О 8 г .—І 1 1335777 Изобретение относится к импульсной кого к амплитудному значению U. К технике и может быть использовано диоду 17 прикладывается алгебраичесдля розжига газа в бытовых газовых кая сумма напряжений сети и заряженных конденсаторов 1 и 15. В начале аппаратах. отрицательного полупериода диод 17 Целью изобретения является упрощеоткрывается и образуется цепь подзание устройства за счет уменьшения ряда конденсатора 15 от конденсатора числа полупроводниковых ключей, дио1 и сети через диод 17, резистор 16 дов и резисторов. На чертеже представлена принципи- 10 и управляющий переход тиристора 9. Последний включается, и конденсатор альная электрическая схема устрой1 разряжается на обмотку 10, возбужства. дая высоковольтный импульс на обмотУстройство содержит первый конденке 12 и создавая электроискровой разсатор 1, первый вывод которого через ряд. последовательно соединенные первый диод 2, первый резистор 3 и первые При наступлении следующего положизамыкающие контакты 4 кнопки 5 управтельного полупериода конденсатор 1 ления подключен к первому полюсу 6 вновь заряжается до напряжения, близпитающей сети, второй полюс 7 которой кого значению U, накапливая энергию через вторые замыкающие контакты 8 для очередного разряда. Так как кон20 кнопки 5 подключен к второму выводу денсатор 15 получил в предыдущем отконденсатора 1 и аноду полупроводнирицательном полупериоде дозированный кового ключа (тиристора) 9, катод коподзаряд и напряжение на нем возросло, торого подсоединен к первой обкладке диод 17 и, соответственно, тиристор 9 конденсатора 1 и аноду диода 2 через 25 открываются не в начале очередного отпервичную обмотку 10 импульсного рицательного полупериода, а несколько трансформатора 11, вторичная обмотка позднее, обеспечивая на выходе оче12 которого нагружена на разрядный редной высоковольтный разряд. Этот промежуток 13, Размыкающие контакты процесс повторяется во время первой 14 кнопки 5 включены в цепь разряда половины каждого отрицательного полу30 периода до тех пор, пока конденсатор второго конденсатора 15, первый вывод которого через второй резистор 15 не зарядится до напряжения, близ16 подключен к катоду второго диода кого значению 2U, когда ток подзаряда 17, присоединенного анодом к точке конденсатора 15 снижается настолько, соединения резистора 3 с контактами что не может включить тиристор 9. 4, а второй вывод конденсатора 15 со. единен с управляющим электродом тириДля возобновления разрядов необхостора 9. димо отпустить кнопку 5, разрядив конденсатор 15 через контакты 14 и Устройство работает следующим образом. резистор 16, а затем снова нажать кнопку 5. При нажатии на кнопку 5, например, в отрицательный полупериод ("-" на поФ о р м у л а и з о б р е т е н и я люсе 7) конденсатор 15 заряжается до напряжения, близкого к амплитудному значению, по цепи: полюс 6, контакты 45 Устройство электророзжига газа, 4, диод 17, резистор 16, конденсатор содержащее первый конденсатор, первый 15, управляющий переход тиристора 9, вывод которого через последовательно обмотка 10, конденсатор 1, контакты соединенные первый диод, первый рези8, полюс 7. Конденсатор 1 при этом стор и первые замыкающие контакты тоже заряжается до напряжения» напри- 5 0 кнопки управления подключен к первомер, на порядок меньшего напряжения му полюсу питающей сети, второй конзаряда конденсатора 15, так как имеет денсатор, первый вывод которого через значительно большую емкость, и к конвторой резистор подключен к катоду цу второй половины полупериода разрявторого диода, присоединенного анодом жается на сеть через диод 2 и резис- к к точке соединения первого резистора тор 3. с первыми замыкающими контактами кнопки управления, полупроводниковый В положительный полупериод конденключ, импульсный трансформатор, втосатор 1 через диод 2 и резистор 3 заричная обмотка которого подключена к ряжается от сети до напряжения, блиэ 3 1335777 * выходу устройства, размыкающие конпки управления подключен к второму такты кнопки управления в цепи разряполюсу питающей сети, а второй вывод да второго конденсатора и вторые завторого конденсатора соединен с мыкающие контакты кнопки управления, . управляющим электродом полупроводнио т л и ч а ю щ е е ся тем, что, кового ключа, катод которого через с целью упрощения устройства, второй первичную обмотку импульсного трансвывод первого конденсатора соединен форматора соединен с первым выводом с анодом полупроводникового ключа и первого конденсатора и анодом первочерез вторые замыкающие контакты кно- JQ Г О диода. Редактор О.Юрковецкая Составитель М.Щедрин Техред М.Дидык Корректор А.Зимокосов Заказ 4037/33 " Тираж 494 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 _
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of gas electric ignition
Автори англійськоюNesterov Mykola Oleksandrovych, Chursin Volodymyr Ivanovych
Назва патенту російськоюУстройство электророзжига газа
Автори російськоюНестеров Николай Александрович, Чурсин Владимир Иванович
