Диспергатор

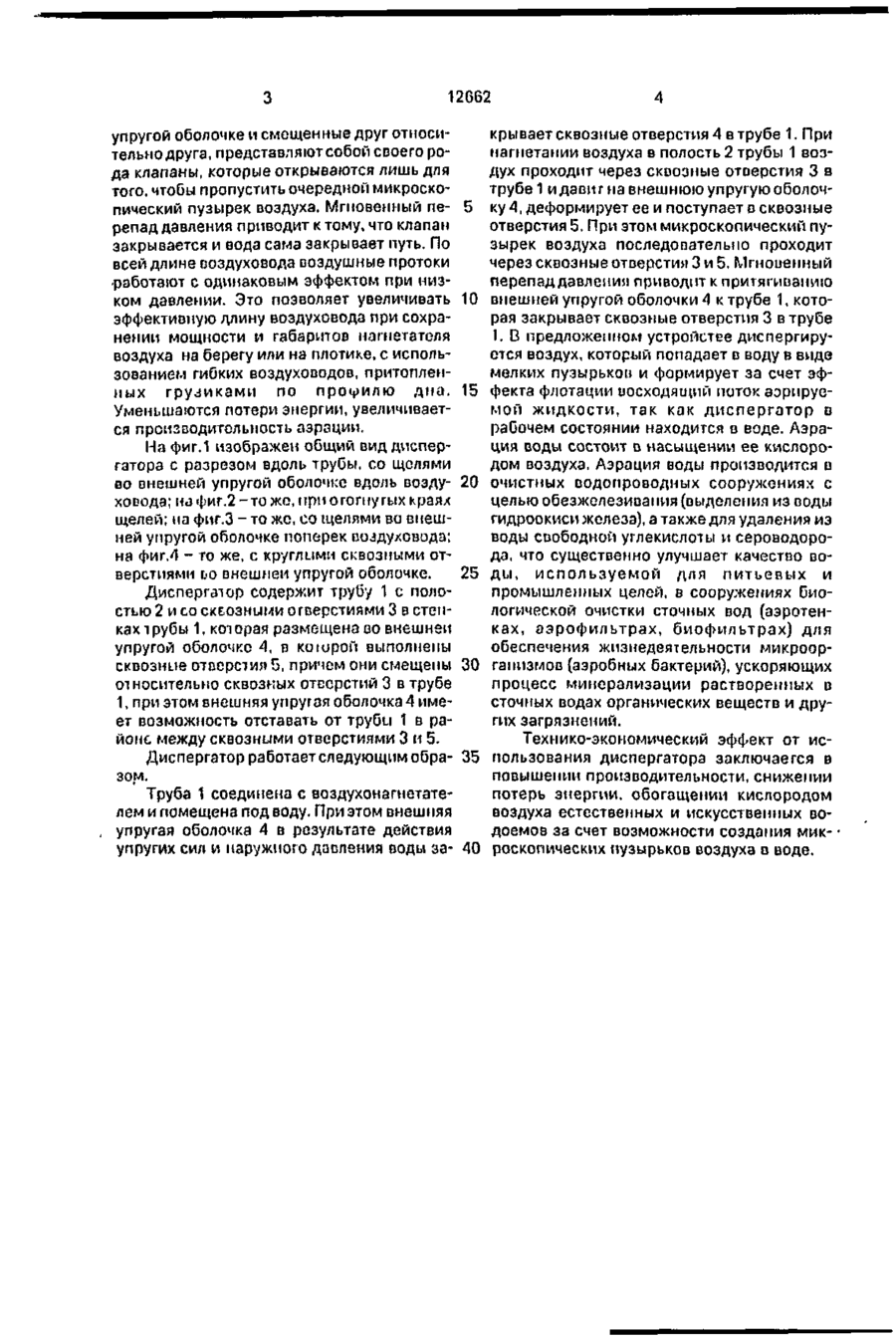

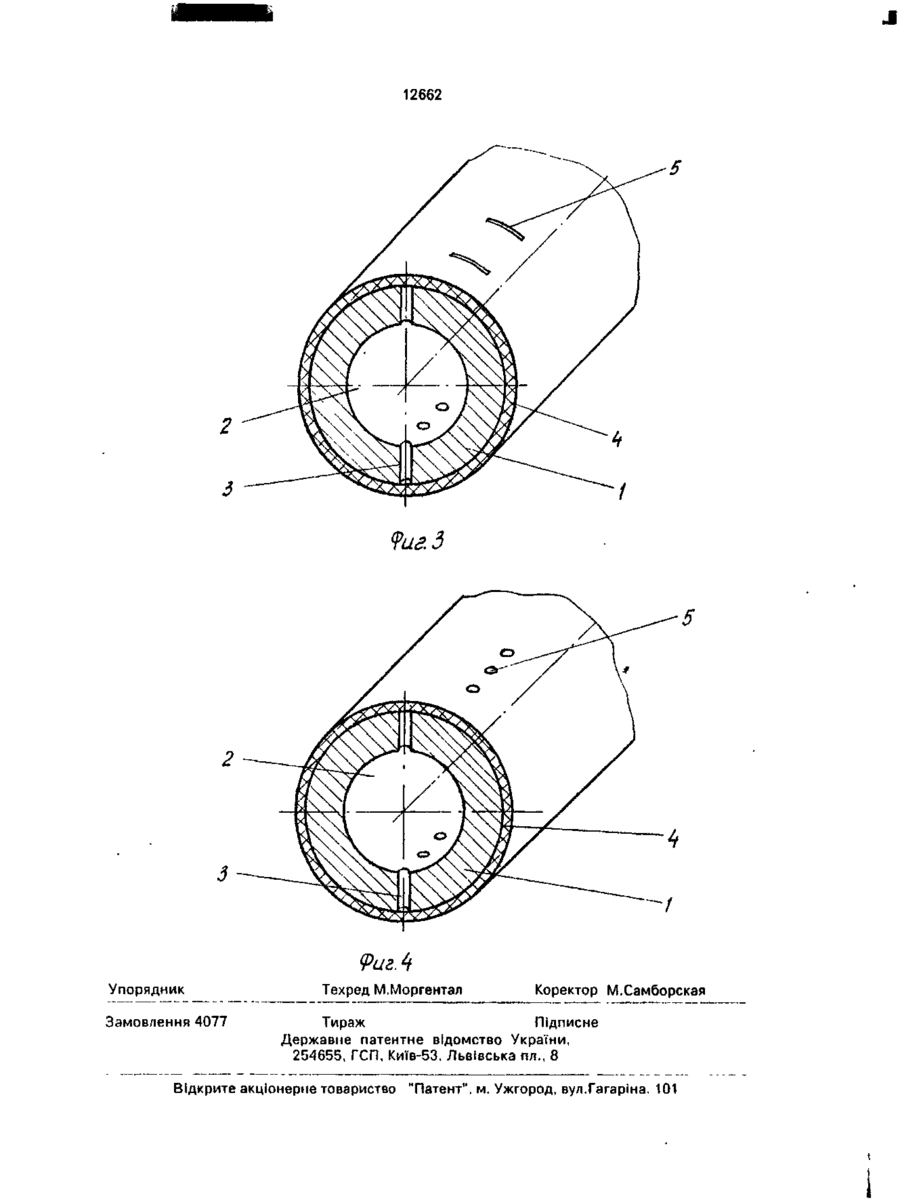

Диспергатор, содержащий трубу со сквозными отверстиями в стенках трубы, о тл и ч а ю щ и й с я тем, что он снабжен упругой оболочкой, охватывающей трубу и выполненной со сквозными отверстиями, смещенными относительно сквозных отверстий в трубе, причем внешняя упругая оболочка выполнена с возможностью отставания от трубы в местах, расположенных между сквозными отверстиями. Изобретение относится к устройствам, обеспечивающим охрану водной среды и может быть использовано при обогащении кислородом воздуха естественных и искусственных водоемов, при очистке бытовых и производственных сточных вод в биологических прудах. Известны диспергаторы в виде перфорированной пластины в инка-аэраторах [1]. Недостатком таких диспергаторов является малая производительность, обусловленная ограниченными размерами пластин. Наиболее близким к заявленному устройству по технической сущности и достигаемому положительному эффекту является диспергатор в виде дырчатых труб барботажного аэратора [1]. Недостатком этого диспергатора является уменьшение производительности в процессе эксплуатации из-за забивания отверстий песком, илом, водорослями. Предлагаемое изобретение решает задачу повышения производительности. Достигается это тем, что в диспергаторе, содержащем трубу со сквозными отверстиями в стенках трубы, согласно изобретению, он снабжен упругой оболочкой, охватывающей трубу, и выполненной со сквозными отверстиями, смещенными относительно сквозных отверстий в трубе, причем внешняя упругая оболочка выполнена с возможностью отставания от трубы в местах, расположенных между сквозными отверстиями. Положительный эффект возникает за счет обеспечения большой площаді одновременной подачи воздуха в воду в результате использования механизма клапана в виде сквозных отверстий, выполненных смещенными относительно друг друга в трубе и внешней упругой оболочке. Воздуховод устройства аэрации для водоемов может содержать на одном погонном метре множество воздушных протоков, нанесенных по специальной технологии. Сквозные отверстия, выполненные в трубе и во внешней (20)94321839, 11.05.93 (21)4949522/SU (22)26.05.91 (24)28.02.97 (46)28.02.97. Бюл. N- 1 с > ю о а о 12662 упругой оболочке и смещенные друг относительно друга, представляют собой своего рода клапаны, которые открываются лишь для того, чтобы пропустить очередной микроскопический пузырек воздуха. Мгновенный пе- 5 репад давления приводит к тому, что клапан закрывается и вода сама закрывает путь. По всей длине воздуховода воздушные протоки работают с одинаковым эффектом при низком давлении. Это позволяет увеличивать 10 эффективную длину воздуховода при сохранении мощности и габаритов нагнетателя воздуха на берегу или на плотике, с использованием гибких воздуховодов, притопленных грузиками по профилю дна. 15 Уменьшаются потери энергии, увеличивается производительность аэрации. На фиг.1 изображен общий вид диспергатора с разрезом вдоль трубы, со щелями во внешней упругой оболочке вдоль возду- 20 хоеода; не фиг.2 -тоже, при отогнутых краях щелей; на фит.З - то же, со щелями во внешней упругой оболочке поперек воздуховода; на фиг.4 - то же, с круглими сквозными отверстиями оо внешней упругой оболочке. 25 Диспергаюр содержит трубу 1 с полостью 2 и со СКБОЗНЫМИ отверстиями 3 в стенках трубы 1, которая размещена во внешней упругой оболочке 4, в коїирой выполнены сквозные отверстия 5, причем они смещены 30 относительно сквозных отверстий 3 в трубе 1, при этом внешняя упругая оболочка 4 имеет возможность отставать от труби 1 в районе между сквозными отверстиями 3 и 5. Диспергатор работает следующим обра- 35 зом. Труба 1 соединена с во з духо нагнетателем и помещена под воду. При этом внешняя упругая оболочка 4 в результате действия упругих сил и наружного давления воды за- 40 крывает сквозные отверстия 4 в трубе 1. При нагнетании воздуха в полость 2 трубы 1 воздух проходит через сквозные отверстия 3 в трубе 1 и давит на внешнюю упругую оболочку 4, деформирует ее и поступает в сквозные отверстия 5. При этом микроскопический пузырек воздуха последовательно проходит через сквозные отверстия 3 и 5. Мгновенный перепад давления приводит к притягиванию внешней упругой оболочки 4 к трубе 1, которая закрывает сквозные отверстия 3 в трубе 1. В предложенном устройстве диспергируется воздух, который попадает в воду в виде мелких пузырькои и формирует за счет эффекта флотации восходящий поток аэрируемой жидкости, так как диспергатор в рабочем состоянии находится в воде. Аэрация воды состоит в насыщении ее кислородом воздуха. Аэрация воды производится в очистных водопроводных сооружениях с целью обезжелезивания (выделения из воды гидроокиси железа), а также для удаления из воды свободной углекислоты и сероводорода, что существенно улучшает качество воды, используемой для питьевых и промышленных целей, в сооружениях биологической очистки сточных вод (азротенках, аэрофильтрах, биофильтрах) для обеспечения жизнедеятельности микроорганизмов (аэробных бактерий), ускоряющих процесс минерализации растворенных в сточных водах органических веществ и других загрязнений. Технико-экономический эффект от использования диспергатора заключается в повышении производительности, снижении потерь энергии, обогащении кислородом воздуха естественных и искусственных водоемов за счет возможности создания микроскопических пузырьков воздуха в воде. 29921 І 12662 9u&3 Риг А Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Самборская Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
