Трубогіб

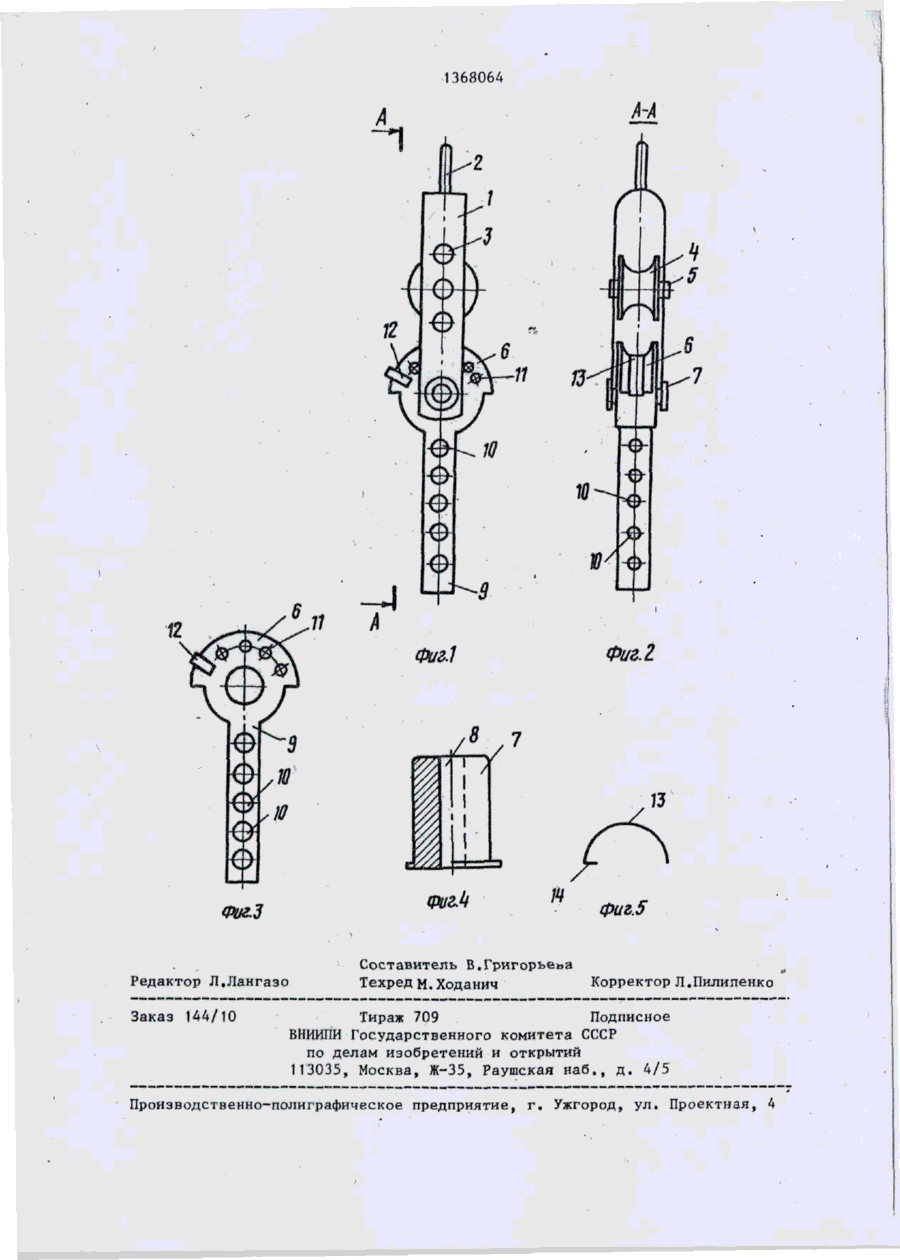

Изобретение относится к обработке металлов давлением, в частности к устройствам для гибки труб, и может быть использовано при прокладке и изготовлении трубопроводов различного назначения. Целью изобретения является расширение технологических возможностей за счет обеспечения ги бов в разных плоскостях и в труднодоступных местах. Трубогиб содержит П-обраэную скобу (ПС) с отверстиями для установки гибочного ролика„ ПС соединена с шаблоном (Ш) с помощью съемного пальца, имеющего отверстие для фиксации Ш. Шаблон жестко связан с полой державкой квадратного сечения с отверстиями на гранях. В Ш выполнены отверстия для крепления хомута. Трубу зажимают хомутом и, вращая ПС, изгибают вокруг Ш, закреп ленного с помощью отверстий в держав ке и отверстия в пальце. При необходимости обработки трубы большого диаметра в ручей Ш закладывают упругую скобу перед гибкой. 1 э.п. ф-лы, 5 ил. 1 1368064 Изобретение относится к обработке В случае, если необходимо обраметаллов давлением, в частности к ботать трубу в труднодоступном месте, устройствам для гибки труб, и может разъединяют скобу 1 с шаблоном 6 и быть использовано при прокладке и шаблон 6 используют как самостояизготовлении трубопроводов различнотельный трубогиб. Для облегчения обго назначения о работки внутрь державки 9 вставляют стержень большей длины или на державЦелью изобретения является "расшику 9 надевают удлинитель и осущестрение технологических возможностей за счет обеспечения гибов в разных 10 вляют поворот на необходимый угол. плоскостях и в труднодоступных местах. Использование предлагаемого труНа фиг. 1 показан трубогиб, общий богиба как в стационарном, так и в вид; на фиг„ 2 - разрез А-А на разобранном состоянии расширяет его фиг о 1; на фиг„ 3 - шабло'н с державтехнологические возможности. Примекой, общий вид; на фиг. 4 - скоба, нение упругой скобы дает возможность н а общий вид; Фиг. 5 - соединительобрабатывать трубы разных диаметров, ный палец, общий вид. т.е. 1/2' и 3/4", и получать изгиб Трубогиб содержит П-образную скотрубы под разным углом, а также бу 1 с рукояткой 2. В скобе 1 выпол20 разной конфигурации о нены сквозные отверстия 3 для установки гибочного ролика 4 с осью 5. Ф о р м у л а и з о б р е т е н и я Скоба 1 соединена с шаблоном 6 с помощью съемного пальца 7, имеющего 1. Трубогиб, содержащий шаблон отверстие 8 для фиксации шаблона 6. 25 в виде полуролика, установленного Фиксация шаблона 6 может быть также в пустотелой державке, с выполненныосуществлена с помощью полой державми в ней сквозными отверстиями для ки 9, имеющей квадратное сечение с ее фиксации, хомут для фиксации труб • рядами сквозных отверстий 10 на грана шаблоне, гибочный элемент, устанях и выполненной за одно целое с 30 новленный в П-образной скобе с P V K O шаблоном 6. яткой и соединительный палец для Вдоль цилиндрической рабочей покрепления П-образной скобы на шабловерхности шаблона 6 размещены отверне н имеющий ряд отверстий для крепстия 11 для крепления хомута 12, ления хомута, о т л и ч а ю щ и ^ Трубогиб снабжен также упругой с я тем, что, с целью расширения 35 технологических возможностей за счет скобой 13 в виде полукольца со стопорным элементом 14. обеспечения гибов в разных плоскосУстройство работает следующим обтях и в труднодоступных местах, державка выполнена с квадратным поперечразом. ным сечением и с рядами дополнительШаблон 6 своей державкой 9 или 40 ных сквозных отверстий на гранях, при помощи отверстий 10' и отверстия шаблон и державка выполнены в виде 8 пальца 7 жестко закрепляется, и цельной детали, ряд отверстий для обрабатываемая труба (не показана) крепления хомута размещен вдоль рапроходит в хомут 12, который установбочей поверхности шаблона, а соедилен в одном из отверстий 11. Затем 45 нительный палец выполнен съемным и с рукояткой 2 осуществляют поворот роцентральным отверстием для фиксации лика и обрабатываемая труба, удержишаблона. ваемая с одной стороны хомутом 12, получает изгиб, При необходимости об2. Трубогиб по л» 1» о т л и работки трубы большего диаметра в 50 ч а ю щ и й с я тем, что он снабжен ручей шаблона 6 закладывают скобу упругой скобой по форме ручья шабло13 и процесс обработки трубы осущестна со стопорным элементом. вляется тем же способом. 1368064 Фиг! Фиг.1 щ Редактор Л.Лангазо Заказ 144/10 Составитель В,Григорьева Техред М.Ходанич фиг.5 Корректор Л.Пилиленко Тираж 709 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
