Диспергатор

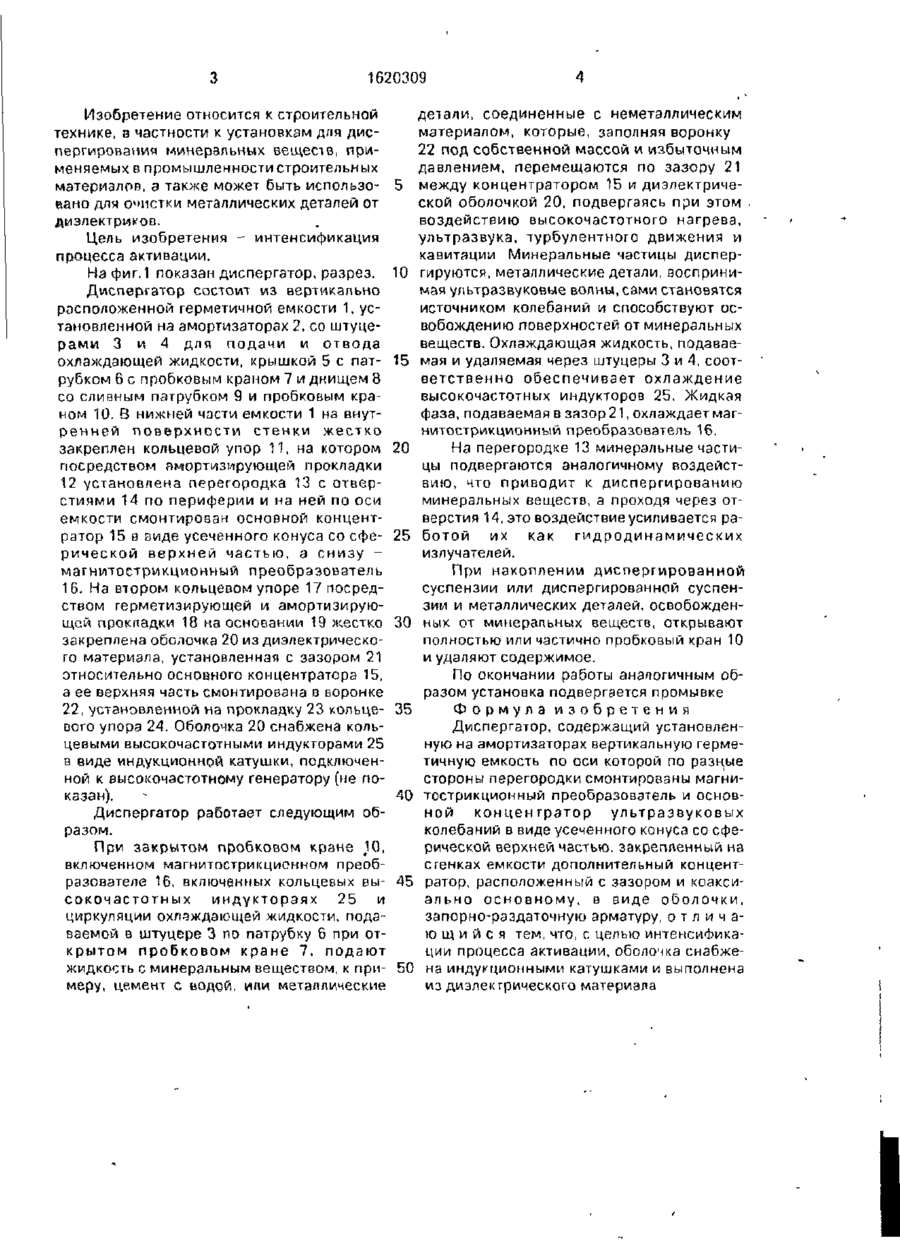

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) (51)5 01) В 28 С 5/46 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 > (21)4403325/33 (22) 29 02 88 3 * ' (46) 15.01.91 Бюл. №2 (71) Николаевский государственный педагогический институт им В Г.Белинского (72) В И.Гуйтур (53)621.929.7(088.8) (56) Авторское свидетельство СССР № 1539074,кл В 28 С 5/46,1988 (54)ДИСПЕРГАГОР (57) Изобретение относится к установкам для диспергирования минеральных веществ и позволяет интенсифицировать процесс активации Диспергатор содержит вертикальную герметичную емкость 1, установленную на амортизаторах 2 и имеющую перфорированную перегородку 13 на которой закреплен основной концентратор 15 ультразвуковых колебаний в виде усеченного конуса со сферической верхней частью, а под ней-магнитострикционный преобразо ватель 16, расположенный соосно емкости 1. С зазором относительно концентратора. 15 установлен дополнительный концентратор в виде оболочки 20 из диэлектрического материала, на котором расположены индукционные катушки 25 1 ил 11 16 1620309 Изобретение относится к строительной технике, в частности к установкам для диспергирования минеральных вещесів, применяемых в промышленности строительных материалов, а также может быть использоцано для очистки металлических деталей от диэлектриков. Цель изобретения - интенсификация процесса активации. На фиг. 1 показан диспергатор, разрез. Диспергатор состоит из вертикально расположенной герметичной емкости 1, установленной на амортизаторах 2, со штуцерами 3 и 4 для подачи и отвода охлаждающей жидкости, крышкой 5 с патрубком б с пробковым краном 7 и днищем 8 со сливным патрубком 9 и пробковым краном 10. В нижней части емкости 1 на внутренней поверхности стенки жестко закреплен кольцевой упор 11, на котором посредством амортизирующей прокладки 12 установлена перегородка 13 с отверстиями 14 по периферии и на ней по оси емкости смонтирован основной концентратор 15 в виде усеченного конуса со сферической верхней частью, а снизу магнитострикционный преобразователь 16. На втором кольцевом упоре 17 посредством герметизирующей и амортизирующей прокладки 18 на основании 19 жестко закреплена оболочка 20 из диэлектрического материала, установленная с зазором 21 относительно основного концентратора 15, а ее верхняя часть смонтирована в воронке 22, установленной на прокладку 23 кольцевого упора 24. Оболочка 20 снабжена кольцевыми высокочастотными индукторами 25 в виде индукционной катушки, подключенной к высокочастотному генератору (не показан). детали, соединенные с неметаллическим материалом, которые, заполняя воронку 22 под собственной массой и избыточным давлением, перемещаются по зазору 21 5 между концентратором 15 и диэлектрической оболочкой 20, подвергаясь при этом воздействию высокочастотного нагрева, ультразвука, турбулентного движения и кавитации Минеральные частицы диспер10 гируются, металлические детали, воспринимая ультразвуковые волны, сами становятся источником колебаний и способствуют освобождению поверхностей от минеральных веществ. Охлаждающая жидкость, подавае15 мая и удаляемая через штуцеры 3 и 4, соответственно обеспечивает охлаждение высокочастотных индукторов 25. Жидкая фаза, подаваемая в зазор 21, охлаждает магнитострикционный преобразователь 16. 20 На перегородке 13 минеральные частицы подвергаются аналогичному воздействию, что приводит к диспергированию минеральных веществ, а проходя через отверстия 14, это воздействие усиливается ра25 ботой их как гидродинамических излучателей. При накоплении диспергированной суспензии или диспергированной суспен30 зии и металлических деталей, освобожденных от минеральных веществ, открывают полностью или частично пробковый кран 10 и удаляют содержимое. По окончании работы аналогичным образом установка подвергается промывке 35 Формула изобретения Диспергатор, содержащий установленную на амортизаторах вертикальную герметичную емкость по оси которой по разные 40 стороны перегородки смонтированы магнитострикционный преобразователь и основной концентратор ультразвуковых Диспергатор работает следующим обколебаний в виде усеченного конуса со сферазом. рической верхней частью, закрепленный на При закрытом пробковом кране 10, сгенках емкости дополнительный концентвключенном магнитострикционном преобразователе 16, включенных кольцевых вы- 45 ратор, расположенный с зазором и коаксиально основному, в виде оболочки, сокочастотных иидуктораях 25 и запорно-рэздаточную арматуру, о т л и ч а циркуляции охлаждающей жидкости, подаю щ и й с я тем, что, с целью интенсификаваемой в штуцере 3 по патрубку 6 при отции процесса активации, оболочка снабжекрытом пробковом кране 7, подают жидкость с минеральным веществом, к при- 50 на индукционными катушками и выполнена из диэлектрического материала меру, цемент с водой, или металлические 1620309 Редактор М Товтин Составитель Н Винокуров Техред М Моргентал Корректор Н Ревская Заказ 4211 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101
