Hакоhечhик кермової тяги траhспортhого засобу

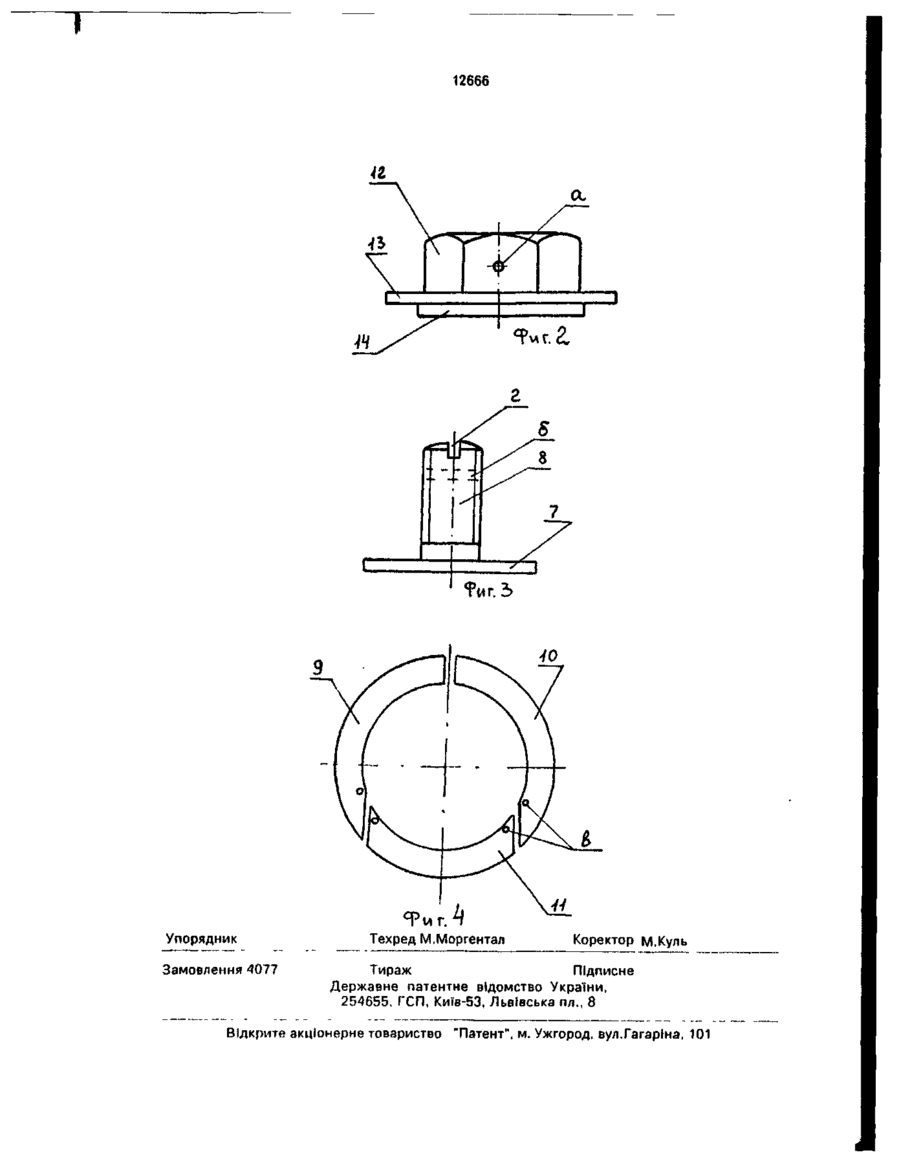

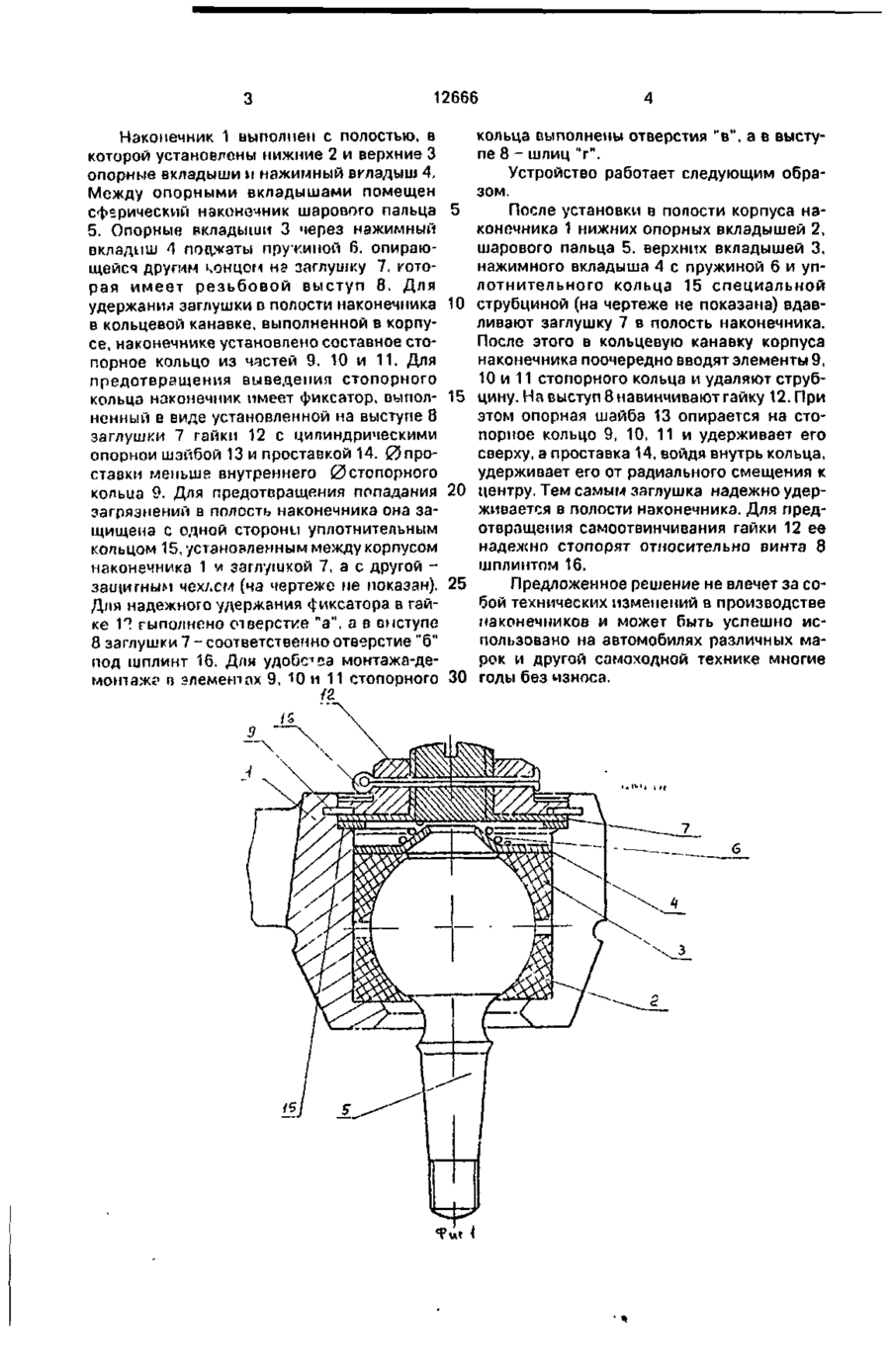

Наконечник рулевой тяги транспортного средства, имеющий установленный в его по Изобретение относится к области самоходных транспортных средств, а более кон-і кретно - к наконечникам рулевых тяг. Целью настоящего изобретения является повышение надежности крепления шарового пальца в наконечнике рулевой тяги. Поставленная цель достигается тем, что известный наконечник рулевой тяги с установленным в его полости при помощи вкладышей шаровым пальцем, содержащий заглушку и стопорное кольцо, снабжен фиксатором стопорного кольца. Заглушка выполнена с резьбовым выступом, стопорное кольцо выполнено составным, а фиксатор в виде установленной на выступе заглушки гайки, на одном торце которой выполнены цилиндрические опорный фланец и проставка, диаметр которой меньше внутреннего диаметра стопорного кольца. Сопоставительный анализ предложенного наконечника с прототипом показал, что предложение отличается наличием выполненного в виде гайки фиксатора стопорного кольца, что стопорное кольцо выполнено со лости при помощи вкладышей шаровой палец, содержащий заглушку и стопорное кольцо, о т л и ч а ю щ и й с я тем, что он снабжен фиксатором стопорного кольца, заглушка выполнена с резьбовым выступом, стопорное кольцо - составным, а фиксатор - в виде установленной на выступе заглушки гайки, на одном торце которой выполнены цилиндрические опорный фланец и проставка, диаметр которой меньше внутреннего диаметра стопорного кольца. ставным, что заглушка выполнена с резьбовым выступом, что на одном из торцов гайки выполнены цилиндрические опорный фланец и проставка, диаметр которой меньше внутреннего диаметра стопорного кольца. Таким образом, можно сделать вывод о соответствии предложенного решения критерию изобретения "новизна". Сравнение предложения не только с прототипом, но и с другими техническими решениями в данной области техники не позволило обнаружить в них признаки, отличающие заявляемое решение от прототипа. Это позволяет сделать вывод о соответствии предложения критерию изобретения "существенные отличия". Описанная сущность изобретения поясняется чертежом, где на фиг.1 изображен предлагаемый наконечник рулевой тяги, продольный разрез; на фиг.2 - фиксатор, вид сбоку; на фиг.З - заглушка, вид сбоку и на фиг.4 - стопорное кольцо, вид сверху. С > ю ск О 12666 Наконечник 1 выполнен с полостью, в которой установлены нижние 2 и верхние 3 опорные вкладыши и нажимный вкладыш 4. Между опорными вкладышами помещен сферический наконечник шарового пальца 5. Опорные вкладыши 3 через нажимный вкладиш Л лофкаты пружиной 6, опирающейся другим концом нэ заглушку 7, которая имеет резьбовой выступ 8. Для удержания заглушки в полости наконечника 10 в кольцевой канавке, выполненной в корпусе, наконечнике установлено составное стопорное кольцо из частей 9, 10 и 11. Для предотвращения выведения стопорного кольца наконечник имеет фиксатор, выпол- 15 ненный в виде установленной на выступе 8 заглушки 7 гайки 12 с цилиндрическими опорной шайбой 13 и проставкой 14. 0проставки меньше внутреннего 0стопорного кольиа 9. Для предотвращения попадания 20 загрязнений в полость наконечника она защищена с одной стороны уплотнительным кольцом 15, установленным между корпусом наконечника 1 vt заглушкой 7, а с другой защитным чех/.см (ча чертеже не показан). 25 Для надежного удержания фиксатора в гайке 1? гыполнено отверстие "а", а в виступе 8 заглушки 7 - соответственно отверстие "б" под шплинт 16. Для удобс^са монтажа-демошаж? в элемеиюх 9, 10 и 11 стопорного 30 /а /5 кольца выполнены отверстия "в", а в выступе 8 - шлиц "г". Устройство работает следующим образом. После установки в полости корпуса наконочника 1 нижних опорных вкладышей 2, шарового пальца 5, верхних вкладышей 3, нажимного вкладыша 4 с пружиной 6 и уплотнительного кольца 15 специальной струбциной (на чертеже не показана) вдавливают заглушку 7 в полость наконечника. После этого в кольцевую канавку корпуса наконечника поочередно вводят элементы 9, 10 и 11 стопорного кольца и удаляют струбцину. На выступ 8 навинчивают гайку 12. При этом опорная шайба 13 опирается на стопорное кольцо 9, 10, 11 и удерживает его сверху, а проставка 14, войдя внутрь кольца, удерживает его от радиального смещения к центру. Тем самым заглушка надежно удерживается в полости наконечника. Для предотвращения самоотвинчивания гайки 12 ее надежно стопорят относительно винта 8 шплинтом 16. Предложенное решение не влечет за собой технических изменений в производстве наконечников и может быть успешно использовано на автомобилях различных марок и другой самоходной технике многие годы без износа. 12666 ?иг.З Фиг. Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
