Колесо рейкового транспортного засобу

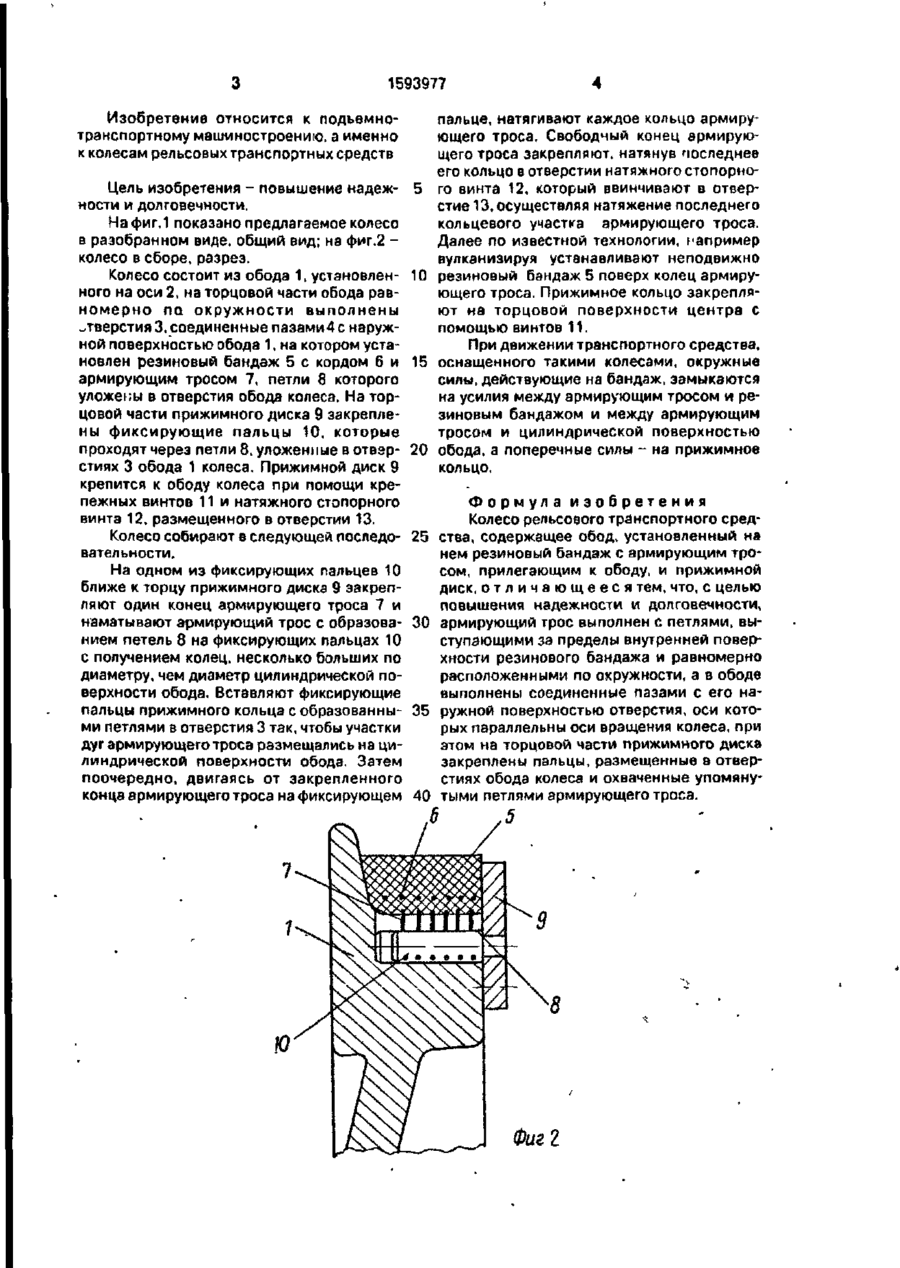

Изобретение относится к подьемнотранспортному машиностроению, а именно к колесам рельсовых транспортных средств. Цель изобретения - повышение надежности и долговечности. Колесо рельсового транспортного средства содержит обод 1, на торцовой части которого равномерно по окружности выполнены отверстия, соединенные пазами с наружной цилиндрической поверхностью обода 1, на которой установлен резиновый бандаж 5 с кордом и армирующим тросом 7, петли 8 которого уложены в отверстия обода 1 колеса и зафиксированы пальцами 10 прижимного диска 9, который крепится к ободу 1 при помощи винтов. При движении колеса окружные силы, действующие на бандаж 5, замыкаются на усилия между армирующим тросом 7 и кордом и между армирующим тросом 7 и цилиндрической поверхностью обода 1, а поперечные силы - на прижимной диск 9. 2 ил. /J 1 Резинобый бандаж условно СЛ О W Фие.1 < ,^jrSi™*' *F% l i \ 1593977 Изобретение относится к подъемнотранспортному машиностроению, а именно к колесам рельсовых транспортных средств Цель изобретения - повышение надеж- 5 ности и долговечности, На фиг.1 показано предлагаемое колесо в разобранном виде, общий вид; на фиг.2 колесо в сборе, разрез. Колесо состоит из обода 1, установлен- 10 ного на оси 2, на торцовой части обода равномерно по окружности выполнены _тверстия 3, соединенные пазами4 с наружной поверхностью обода 1, на котором установлен резиновый бандаж 5 с кордом 6 и 15 армирующим тросом 7, петли 8 которого уложемы в отверстия обода колеса. На торцовой части прижимного диска 9 закреплены фиксирующие пальцы 10, которые проходят через петли 8, уложенные в отвер- 20 стиях 3 обода 1 колеса. Прижимной диск 9 крепится к ободу колеса при помощи крепежных винтов 11 и натяжного стопорного винта 12, размещенного в отверстии 13. Колесо собирают в следующей последо- 25 вательности. На одном из фиксирующих пальцев 10 ближе к торцу прижимного диска 9 закрепляют один конец армирующего троса 7 и наматывают армирующий трос с образова- 30 нием петель 8 на фиксирующих пальцах 10 с получением колец, несколько больших по диаметру, чем диаметр цилиндрической поверхности обода. Вставляют фиксирующие пальцы прижимного кольца с образованны- 35 ми петлями в отверстия 3 так, чтобы участки дуг армирующего троса размещались на цилиндрической поверхности обода. Затем поочередно, двигаясь от закрепленного конца армирующего троса на фиксирующем 40 пальце, натягивают каждое кольцо армирующего троса. Свободный конец армирующего троса закрепляют, натянув последнее его кольцо в отверстии натяжного стопорного винта 12, который ввинчивают в отверстие 13, осуществляя натяжение последнего кольцевого участка армирующего троса. Далее по известной технологии, например вулканизируя устанавливают неподвижно резиновый бандаж 5 поверх колец армирующего троса. Прижимное кольцо закрепляют на торцовой поверхности центра с помощью винтов 11. При движении транспортного средства, оснащенного такими колесами, окружные силы, действующие на бандаж, замыкаются на усилия между армирующим тросом и резиновым бандажом и между армирующим тросом и цилиндрической поверхностью обода, а поперечные силы - на прижимное кольцо. Формула изобретения Колесо рельсового транспортного средства, содержащее обод, установленный на нем резиновый бандаж с армирующим тросом, прилегающим к ободу, и прижимной диск, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности, армирующий трос выполнен с петлями, выступающими за пределы внутренней поверхности резинового бандажа и равномерно расположенными по окружности, а в ободе выполнены соединенные пазами с его наружной поверхностью отверстия, оси которых параллельны оси вращения колеса, при этом на торцовой части прижимного диска закреплены пальцы, размещенные в отверстиях обода колеса и охваченные упомянутыми петлями армирующего троса. Фиг! 1593977 Редактор И Горная Составитель С.Романов Техред М.Моргентал Корректор А.Обручар Заказ 2802 Тираж 423 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина 101
