Поршневий компресор
Формула / Реферат
(57) Поршневой компрессор, включающий цилиндр, крышку и размещенный между ними прямоточный однопоточный или комбинированный клапан, содержащий корпус с проточными каналами и щелями, при этом в последних размещены подпружиненные запорные пластины, отличающийся тем, что в корпусе клапана выполнены полость или полости, открытые со стороны крышки.
Текст

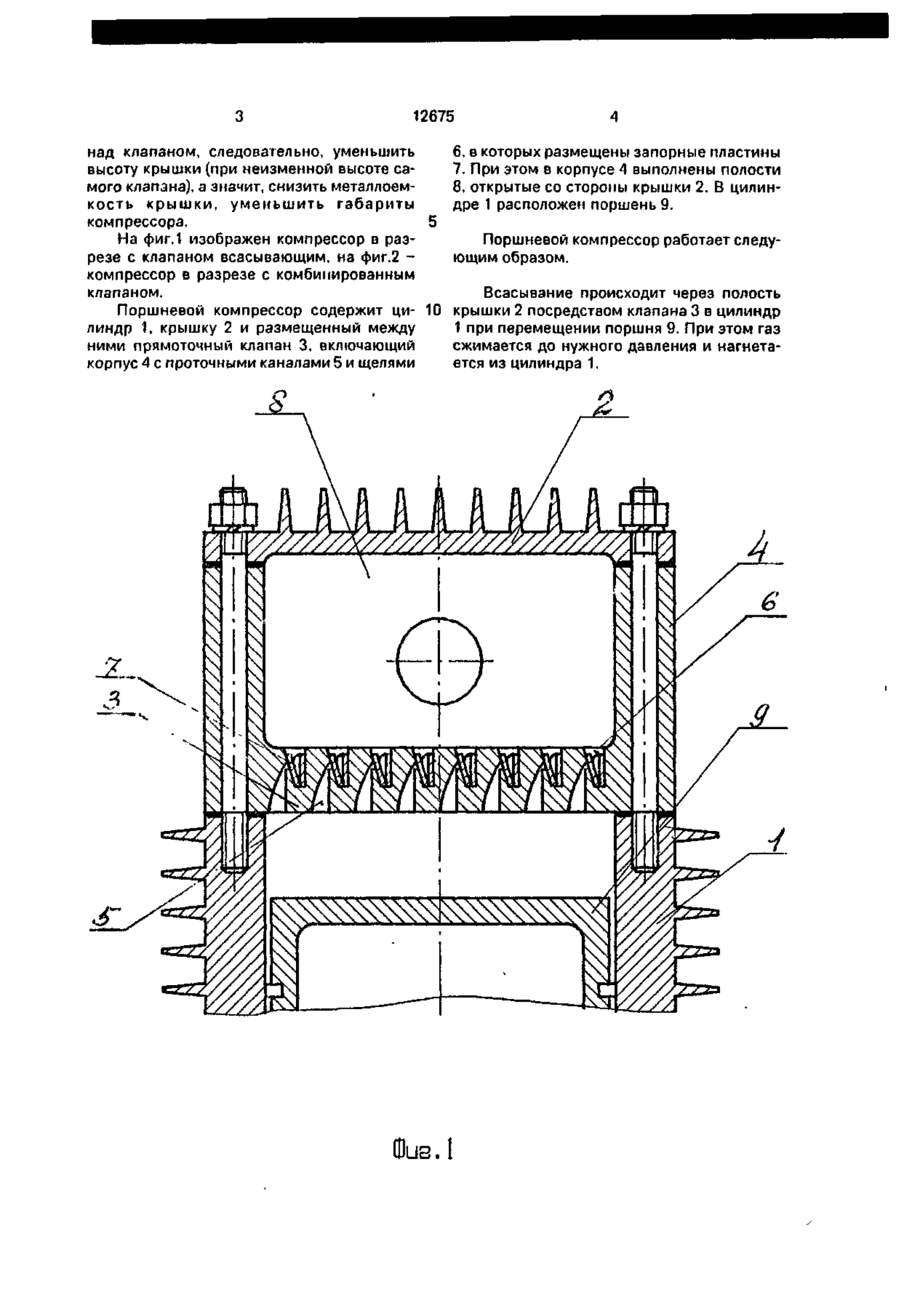

Поршневой компрессор, включающий цилиндр, крышку и размещенный между ними прямоточный однопоточный или комбинированный клапан, содержащий корпус с проточными каналами и щелями, при этом в последних размещены подпружиненные запорные пластины, о т л и ч а ю щ и й с я тем, что в корпусе клапана выполнены полость или полости, открытые со стороны крышки. Изобретение относится к области компрессоростроения и может быть использовано при изготовлении поршневых компрессоров. Известен поршневой компрессор, содержащий цилиндр, в котором расположен поршень с возможностью перемещения, а также клапан и крышку [1]. Недостатком данного компрессора является большое мертвое пространство при повышенной толщине клапана. Наиболее близким к изобретению является поршневой компрессор, содержащий цилиндр, в котором установлен с возможностью возвратно-поступательного движения поршень, прямоточный клапан и крышку. При этом клапан имеет корпус, в котором выполнены проточные каналы и щели с размещенными в них подпружиненными запорными пластинами [2]. Недостатком данного компрессора является большое мертвое пространство при повышенной толщине клапана из условий прочности и большие габариты поршневого компрессора из-за крышки сравнительно большой высоты. Задачей изобретения является уменьшение габаритов компрессора и улучшение технических характеристик. Поставленная задача решается за счет того, что в известном поршневом компрессоре, содержащем цилиндр, крышку и размещенный между ними прямоточный однопоточный или комбинированный клапан, включающий корпус с проточными каналами и щелями, при этом в последних размещены подпружиненные запорные пластины, согласно изобретения, в корпусе клапана выполнена полость или полости, открытые со стороны крышки. Причинноследственная связь заключается в том, что при выполнении в корпусе клапана полости(ей), открытой(тыми) со стороны крышки позволяет уменьшить высоту клапан в местах размещения проточных каналов и щелей, что обеспечивает уменьшение их высоты, а значит и уменьшение мертвого пространства, что улучшает технические характеристики компрессора. С другой стороны, выполнение полостей в корпусе клапана, открытыми со стороны крышки, дает возможность уменьшить полость крышки с > ю о ел о 12675 6, в которых размещены запорные пластины над клапаном, следовательно, уменьшить 7, При этом в корпусе 4 выполнены полости высоту крышки (при неизменной высоте са8, открытые со стороны крышки 2. В цилинмого клапана), а значит, снизить металлоемдре 1 расположен поршень 9. кость крышки, уменьшить габариты компрессора. Поршневой компрессор работает следуНа фиг.1 изображен компрессор в разющим образом. резе с клапаном всасывающим, на фиг.2 компрессор в разрезе с комбинированным клапаном. Всасывание происходит через полость Поршневой компрессор содержит ци- 10 крышки 2 посредством клапана 3 в цилиндр линдр 1, крышку 2 и размещенный между 1 при перемещении поршня 9. При этом газ ними прямоточный клапан 3, включающий сжимается до нужного давления и нагнетакорпус 4 с проточными каналами 5 и щелями ется из цилиндра 1. -2L Шиа.1 12675 ffiua.2 Упорядник Замовлення 4077 Техред М.Моргентал Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston compressor
Автори англійськоюZakharzhevskyi Heorhii Leonidovych
Назва патенту російськоюПоршневой компрессор
Автори російськоюЗахаржевский Георгий Леонидович
МПК / Мітки
МПК: F04B 39/10
