Пневмовібраційний сепаратор

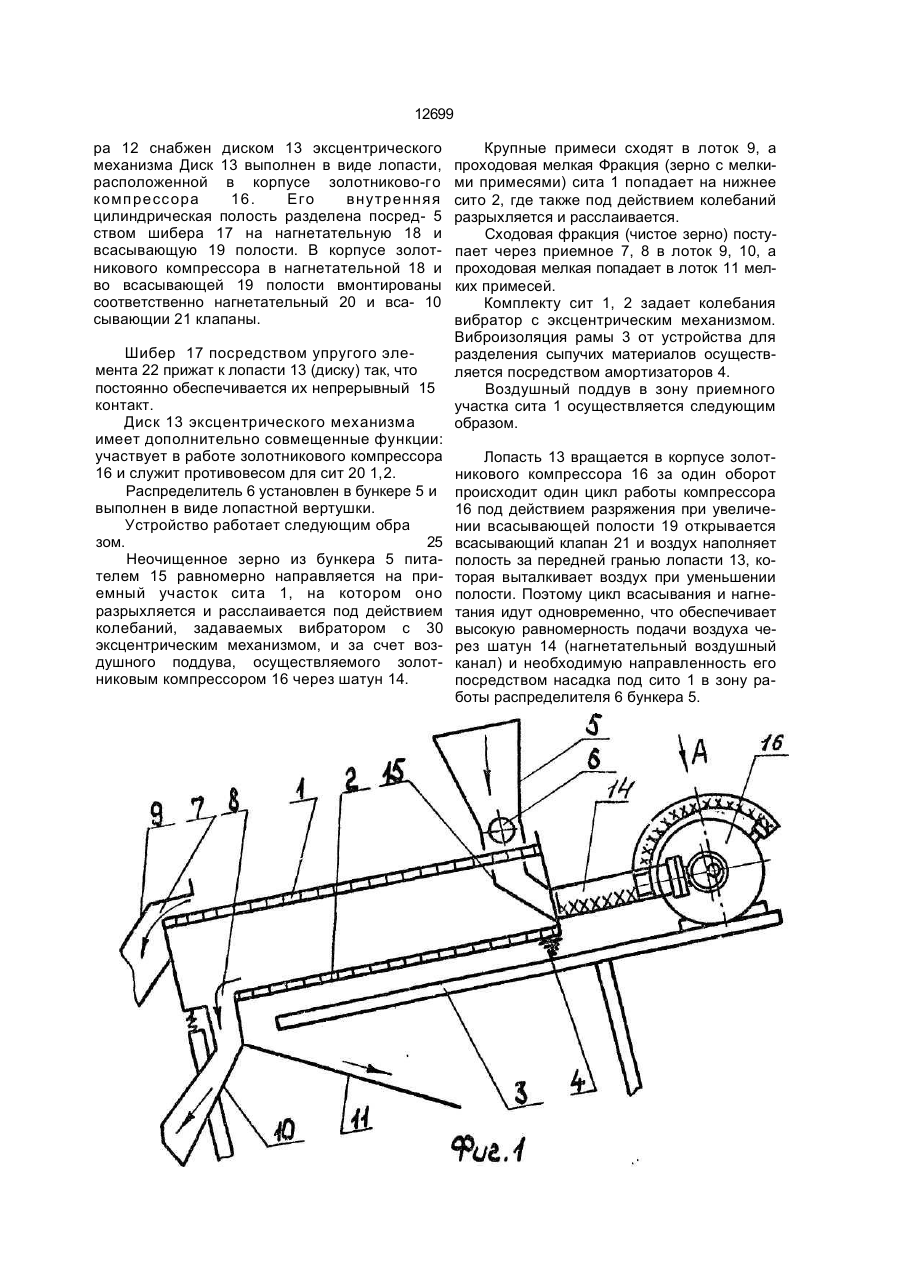

Пневмовибрационный сепаратор, вклю чающий установленный на упругих опорах наклонный короб с ситом, вибратор с приво дом, приспособление для создания пульси рующего потока воздуха, подаваемого под сито, и за'рузочный бункер с выходным концом для подачи материала на загрузочный конец сита, о т л и ч а ю щ и й с я тем, что вибратор выполнен в виде полого шатуна, один конец которого связан с коробом и эксцентрикового диска, который соединен с другим концом шатуна и приводом, приспособление для подачи воздуха выполнено в виде компрессорной камеры с всасывающим и нагнетательным клапанами, которые разделены посредством подпружиненного шибеля, установленного с возможностью взаимодействия с эксцентриковым диском вибратора, расположенным в камере, при этом сепаратор снабжен полой насадкой, один конец которой сообщен с полым концом шатуна, связанным с корпусом, а другой конец насадки расположен под ситом и выходным концом бункера. Изобретение относится к сельскому хозяйству, преимущественно к машинам для зерновых смесей, и может быть использовано в химической, металлургической и других отраслях промышленности для разделения сыпучих материалов на фракции. На фиг. 1 схематично изображен общий вид пневмовибрационного сепаратора, вид сбоку; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2. Устройство содержит комплект сит, расположенных одно над другим, крупное верхнее 1, мелкое нижнее 2. Комплект сит 1, 2 установлен под наклоном на раме 3 посредством амортизатора 4. На противоположных конца'х сит имеется бункер 5 с распределителем 6 (на припод нятом конце сит) и приемными отверстиями 7,8 (на опущенном конце сит). Под приемными отверстиями 7,8 и в конце сходовой части каждого из сит имеются лотки 9 и 10 для отвода сходовой фракции с соответствующего сита 1, 2. Кроме этого п,од ситом 2 установлен лоток 11 для отвода проходовой фракции сита 2. Комплект сит 1, 2 установлен с возможностью колебаний посредством вибратора, состоящего из привода 12 и эксцентрического механизма (диск 13, шатун 14). Шатун 14 эксцентрического механизма выполнен в виде нагревательного канала с насадкой 15 для направления воздушного потока (поддува) под сито 1 в зону работы распределителя 6 бункера 5. Ротор вибрато (20)94322187,01.07.93 (21)4812169/SU (22) 09.04.90 (24) 28.02.97 (46) 28.02.97. Бгол. № 1 (56) Авторское свидетельство СССР bk 194668, кл. В 07 В 4/08, 1964 (прототип). С > ю о о О 12699 pa 12 снабжен диском 13 эксцентрического механизма Диск 13 выполнен в виде лопасти, расположенной в корпусе золотниково-го комп ресс ора 16. Его внутрення я цилиндрическая полость разделена посред- 5 ством шибера 17 на нагнетательную 18 и всасывающую 19 полости. В корпусе золотникового компрессора в нагнетательной 18 и во всасывающей 19 полости вмонтированы соответственно нагнетательный 20 и вса- 10 сывающии 21 клапаны. Шибер 17 посредством упругого элемента 22 прижат к лопасти 13 (диску) так, что постоянно обеспечивается их непрерывный 15 контакт. Диск 13 эксцентрического механизма имеет дополнительно совмещенные функции: участвует в работе золотникового компрессора 16 и служит противовесом для сит 20 1,2. Распределитель 6 установлен в бункере 5 и выполнен в виде лопастной вертушки. Устройство работает следующим обра зом. 25 Неочищенное зерно из бункера 5 питателем 15 равномерно направляется на приемный участок сита 1, на котором оно разрыхляется и расслаивается под действием колебаний, задаваемых вибратором с 30 эксцентрическим механизмом, и за счет воздушного поддува, осуществляемого золотниковым компрессором 16 через шатун 14. Крупные примеси сходят в лоток 9, а проходовая мелкая Фракция (зерно с мелкими примесями) сита 1 попадает на нижнее сито 2, где также под действием колебаний разрыхляется и расслаивается. Сходовая фракция (чистое зерно) поступает через приемное 7, 8 в лоток 9, 10, а проходовая мелкая попадает в лоток 11 мелких примесей. Комплекту сит 1, 2 задает колебания вибратор с эксцентрическим механизмом. Виброизоляция рамы 3 от устройства для разделения сыпучих материалов осуществляется посредством амортизаторов 4. Воздушный поддув в зону приемного участка сита 1 осуществляется следующим образом. Лопасть 13 вращается в корпусе золотникового компрессора 16 за один оборот происходит один цикл работы компрессора 16 под действием разряжения при увеличении всасывающей полости 19 открывается всасывающий клапан 21 и воздух наполняет полость за передней гранью лопасти 13, которая выталкивает воздух при уменьшении полости. Поэтому цикл всасывания и нагнетания идут одновременно, что обеспечивает высокую равномерность подачи воздуха через шатун 14 (нагнетательный воздушный канал) и необходимую направленность его посредством насадка под сито 1 в зону работы распределителя 6 бункера 5. .12699 Фиг.2. Упорядник Замовлення 4078 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Ки?в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
