Чорнильний струминний записуючий пристрій

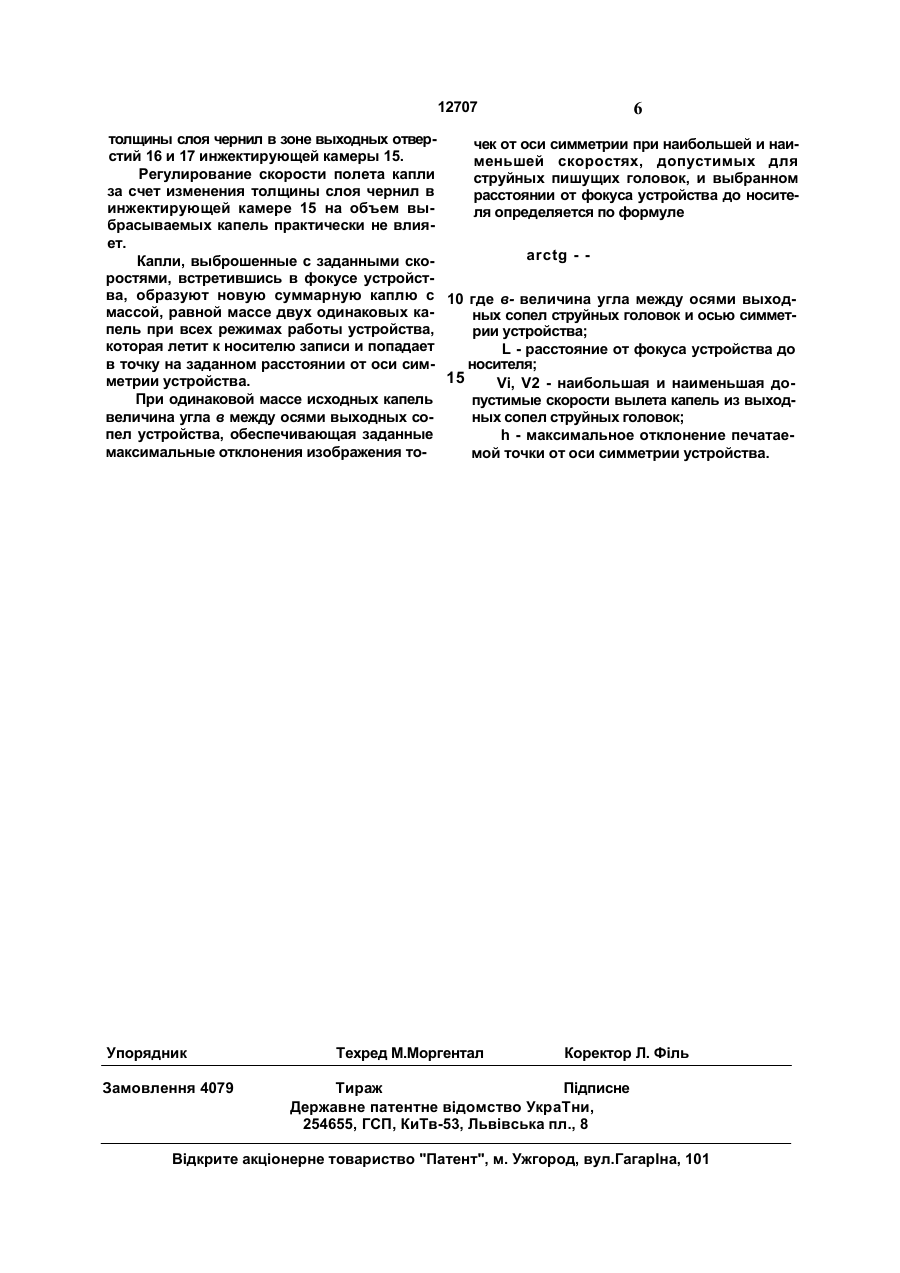

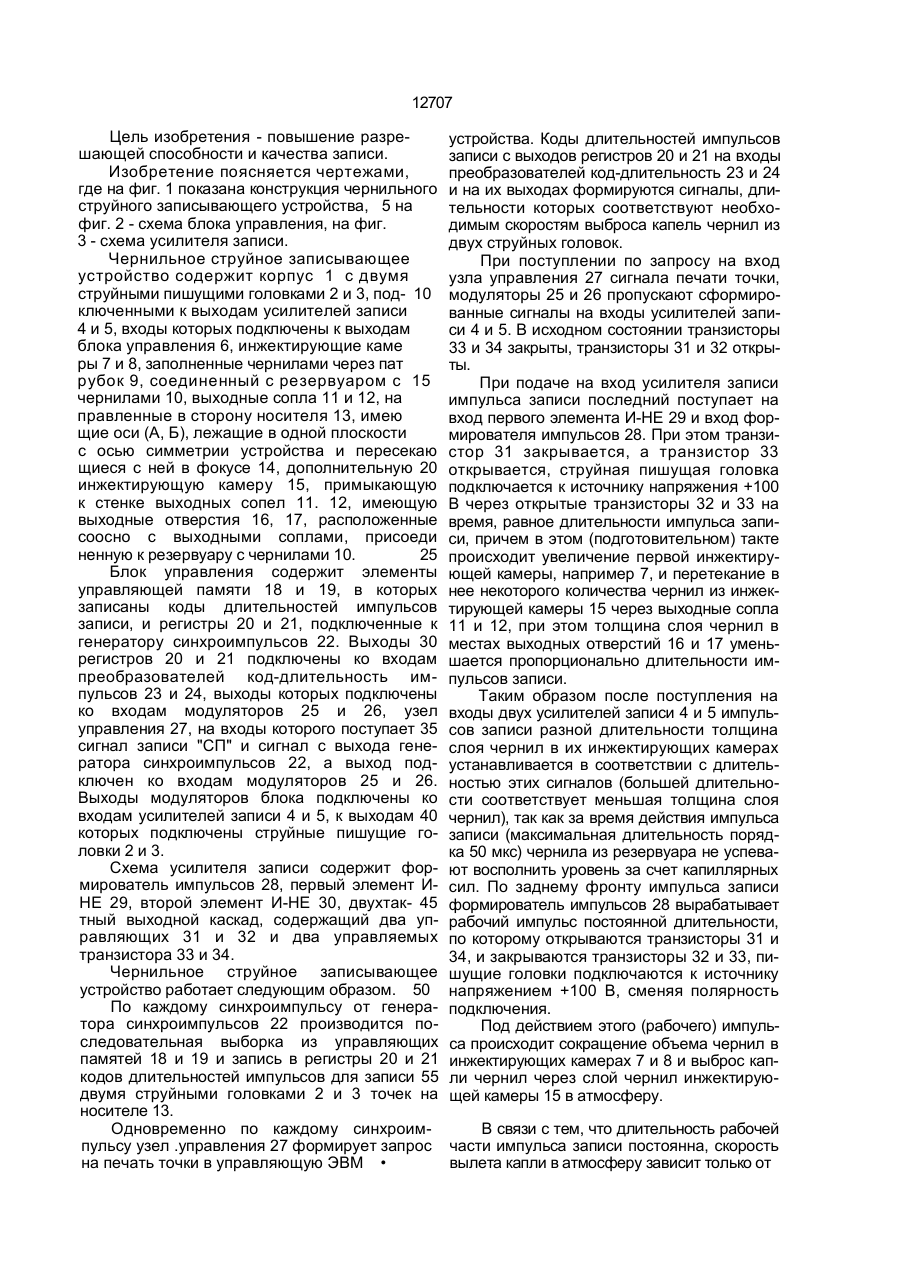

Чернильное струйное записывающее устройство, содержащее резервуар с черни лами, соединенные с ним две струйные пишущие головки с инжектирующими каме рами, оси выходных сопел которых располо жены в одной плоскости и пересекаются под углом 2 в, блок управления, включающий два элемента управляющей памяти, выходы кото рых подключены ко входам своих регистров, выходы которых подключены поканально ко входам преобразователей код-длитель ность импульса, модуляторы, узел управле ния, выход которого подключен ко входам модуляторов обоих каналов, генератор син хроимпульсов, выход которого подключен ко входам элементов управляющих памя тей, регистров и узла управления, отлича ю щ е е с я тем, что струйные пишущие где L - расстояние от фокуса устройства до носителя; ° Vi, V2 - наибольшая и наименьшая допустимые скорости вылета капель из выходных сопел струйных головок; h - максимальное отклонение печатаемой точки от оси симметрии устройства, причем усилитель записи содержит два элемента И-НЕ, формирователь импульсов и двухтактный выходной каскад, включающий два управляющих и два управляемых выходных транзистора, выход модулятора канала соединен с входами первого элемента ИНЕ и входом формирователя импульсов, выход формирователя импульсов подключен ко входам второго элемента И-НЕ, выходы обоих элементов И-НЕ подключены к базам управляющих транзисторов выходного каскада, а выходы преобразователей код-длительность импульсов соединены со входами модуляторов своих каналов. Изобретение относится к струйной печати и может быть применено для бескон тактной записи изображений от ЭВМ на обычные сорта бумаг каплями чернил. в h /Vt + V2 ю о О 12707 Цель изобретения - повышение разрешающей способности и качества записи. Изобретение поясняется чертежами, где на фиг. 1 показана конструкция чернильного струйного записывающего устройства, 5 на фиг. 2 - схема блока управления, на фиг. 3 - схема усилителя записи. Чернильное струйное записывающее устройство содержит корпус 1 с двумя струйными пишущими головками 2 и 3, под- 10 ключенными к выходам усилителей записи 4 и 5, входы которых подключены к выходам блока управления 6, инжектирующие каме ры 7 и 8, заполненные чернилами через пат рубок 9, соединенный с резервуаром с 15 чернилами 10, выходные сопла 11 и 12, на правленные в сторону носителя 13, имею щие оси (А, Б), лежащие в одной плоскости с осью симметрии устройства и пересекаю щиеся с ней в фокусе 14, дополнительную 20 инжектирующую камеру 15, примыкающую к стенке выходных сопел 11. 12, имеющую выходные отверстия 16, 17, расположенные соосно с выходными соплами, присоеди ненную к резервуару с чернилами 10. 25 Блок управления содержит элементы управляющей памяти 18 и 19, в которых записаны коды длительностей импульсов записи, и регистры 20 и 21, подключенные к генератору синхроимпульсов 22. Выходы 30 регистров 20 и 21 подключены ко входам преобразователей код-длительность импульсов 23 и 24, выходы которых подключены ко входам модуляторов 25 и 26, узел управления 27, на входы которого поступает 35 сигнал записи "СП" и сигнал с выхода генератора синхроимпульсов 22, а выход подключен ко входам модуляторов 25 и 26. Выходы модуляторов блока подключены ко входам усилителей записи 4 и 5, к выходам 40 которых подключены струйные пишущие головки 2 и 3. Схема усилителя записи содержит формирователь импульсов 28, первый элемент ИНЕ 29, второй элемент И-НЕ 30, двухтак- 45 тный выходной каскад, содержащий два управляющих 31 и 32 и два управляемых транзистора 33 и 34. Чернильное струйное записывающее устройство работает следующим образом. 50 По каждому синхроимпульсу от генератора синхроимпульсов 22 производится последовательная выборка из управляющих памятей 18 и 19 и запись в регистры 20 и 21 кодов длительностей импульсов для записи 55 двумя струйными головками 2 и 3 точек на носителе 13. Одновременно по каждому синхроимпульсу узел .управления 27 формирует запрос на печать точки в управляющую ЭВМ • устройства. Коды длительностей импульсов записи с выходов регистров 20 и 21 на входы преобразователей код-длительность 23 и 24 и на их выходах формируются сигналы, длительности которых соответствуют необходимым скоростям выброса капель чернил из двух струйных головок. При поступлении по запросу на вход узла управления 27 сигнала печати точки, модуляторы 25 и 26 пропускают сформированные сигналы на входы усилителей записи 4 и 5. В исходном состоянии транзисторы 33 и 34 закрыты, транзисторы 31 и 32 открыты. При подаче на вход усилителя записи импульса записи последний поступает на вход первого элемента И-НЕ 29 и вход формирователя импульсов 28. При этом транзистор 31 закрывается, а транзистор 33 открывается, струйная пишущая головка подключается к источнику напряжения +100 В через открытые транзисторы 32 и 33 на время, равное длительности импульса записи, причем в этом (подготовительном) такте происходит увеличение первой инжектирующей камеры, например 7, и перетекание в нее некоторого количества чернил из инжектирующей камеры 15 через выходные сопла 11 и 12, при этом толщина слоя чернил в местах выходных отверстий 16 и 17 уменьшается пропорционально длительности импульсов записи. Таким образом после поступления на входы двух усилителей записи 4 и 5 импульсов записи разной длительности толщина слоя чернил в их инжектирующих камерах устанавливается в соответствии с длительностью этих сигналов (большей длительности соответствует меньшая толщина слоя чернил), так как за время действия импульса записи (максимальная длительность порядка 50 мкс) чернила из резервуара не успевают восполнить уровень за счет капиллярных сил. По заднему фронту импульса записи формирователь импульсов 28 вырабатывает рабочий импульс постоянной длительности, по которому открываются транзисторы 31 и 34, и закрываются транзисторы 32 и 33, пишущие головки подключаются к источнику напряжением +100 В, сменяя полярность подключения. Под действием этого (рабочего) импульса происходит сокращение объема чернил в инжектирующих камерах 7 и 8 и выброс капли чернил через слой чернил инжектирующей камеры 15 в атмосферу. В связи с тем, что длительность рабочей части импульса записи постоянна, скорость вылета капли в атмосферу зависит только от 12707 6 толщины слоя чернил в зоне выходных отверчек от оси симметрии при наибольшей и наистий 16 и 17 инжектирующей камеры 15. меньшей скоростях, допустимых для Регулирование скорости полета капли струйных пишущих головок, и выбранном за счет изменения толщины слоя чернил в расстоянии от фокуса устройства до носитеинжектирующей камере 15 на объем выля определяется по формуле брасываемых капель практически не влияет. arctg - Капли, выброшенные с заданными скоростями, встретившись в фокусе устройства, образуют новую суммарную каплю с 10 где в- величина угла между осями выходмассой, равной массе двух одинаковых каных сопел струйных головок и осью симметпель при всех режимах работы устройства, рии устройства; которая летит к носителю записи и попадает L - расстояние от фокуса устройства до в точку на заданном расстоянии от оси симносителя; 15 метрии устройства. Vi, V2 - наибольшая и наименьшая доПри одинаковой массе исходных капель пустимые скорости вылета капель из выходвеличина угла в между осями выходных соных сопел струйных головок; пел устройства, обеспечивающая заданные h - максимальное отклонение печатаемаксимальные отклонения изображения томой точки от оси симметрии устройства. Упорядник Замовлення 4079 Техред М.Моргентал Коректор Л. Філь Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101 I
