Чорнильний струминний записуючий пристрій

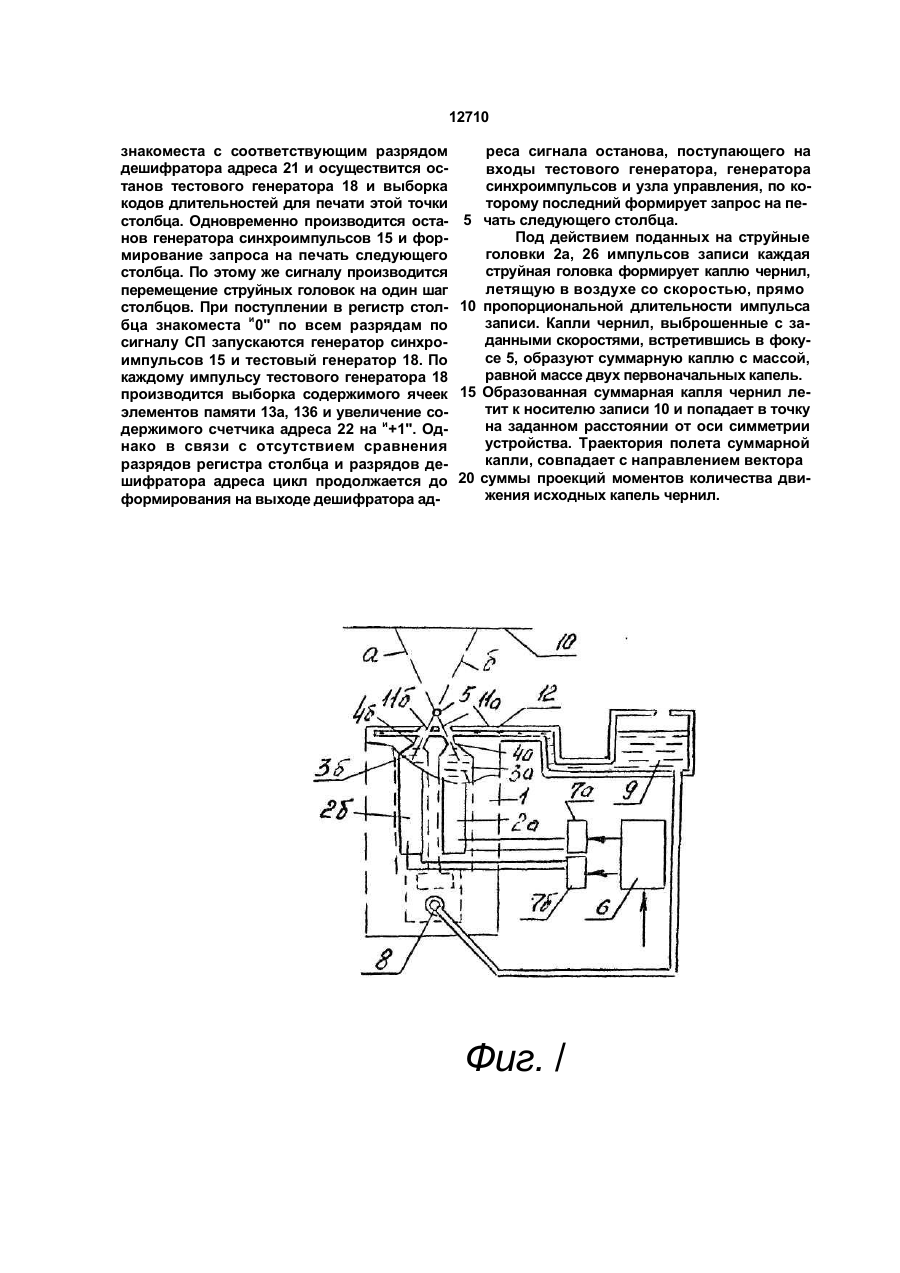

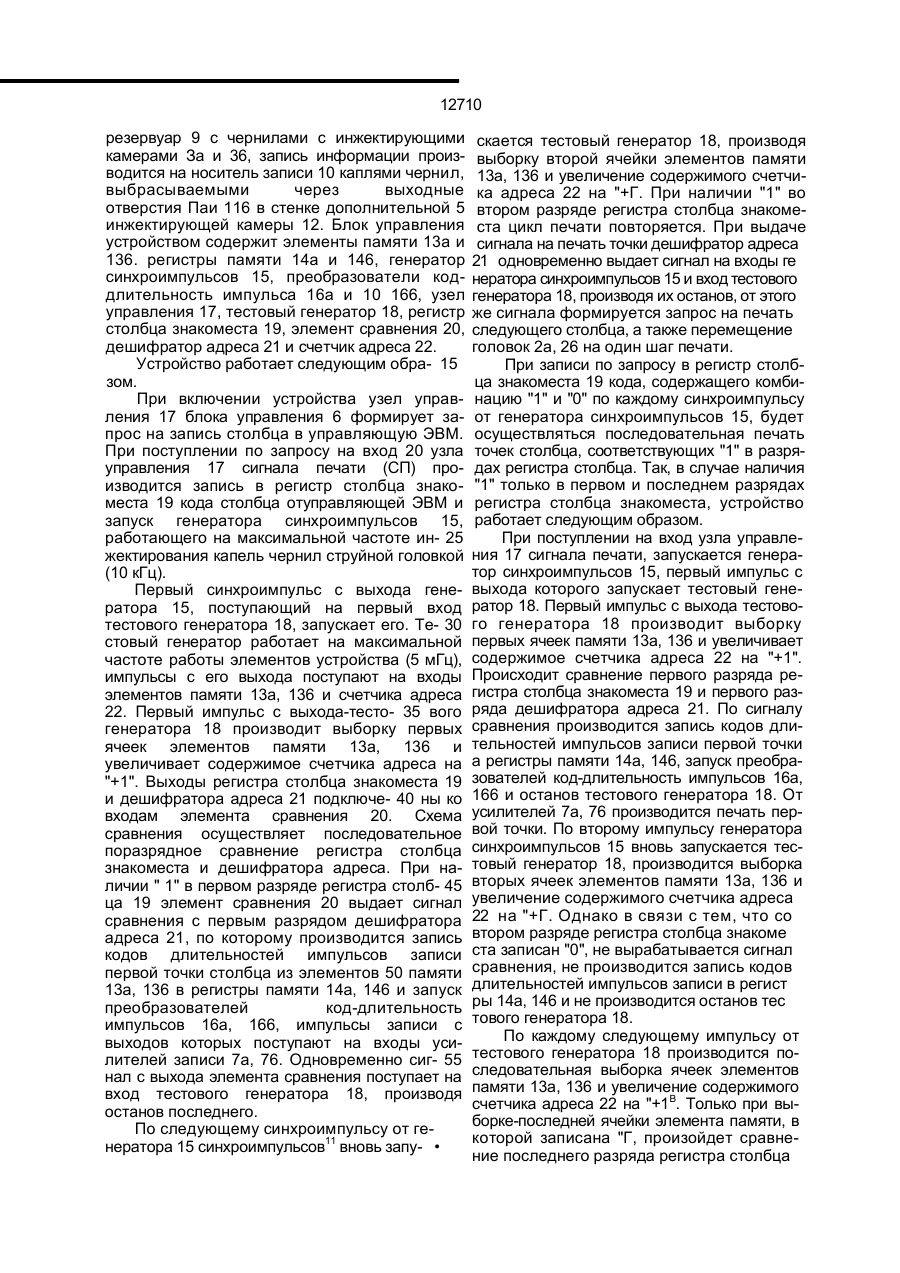

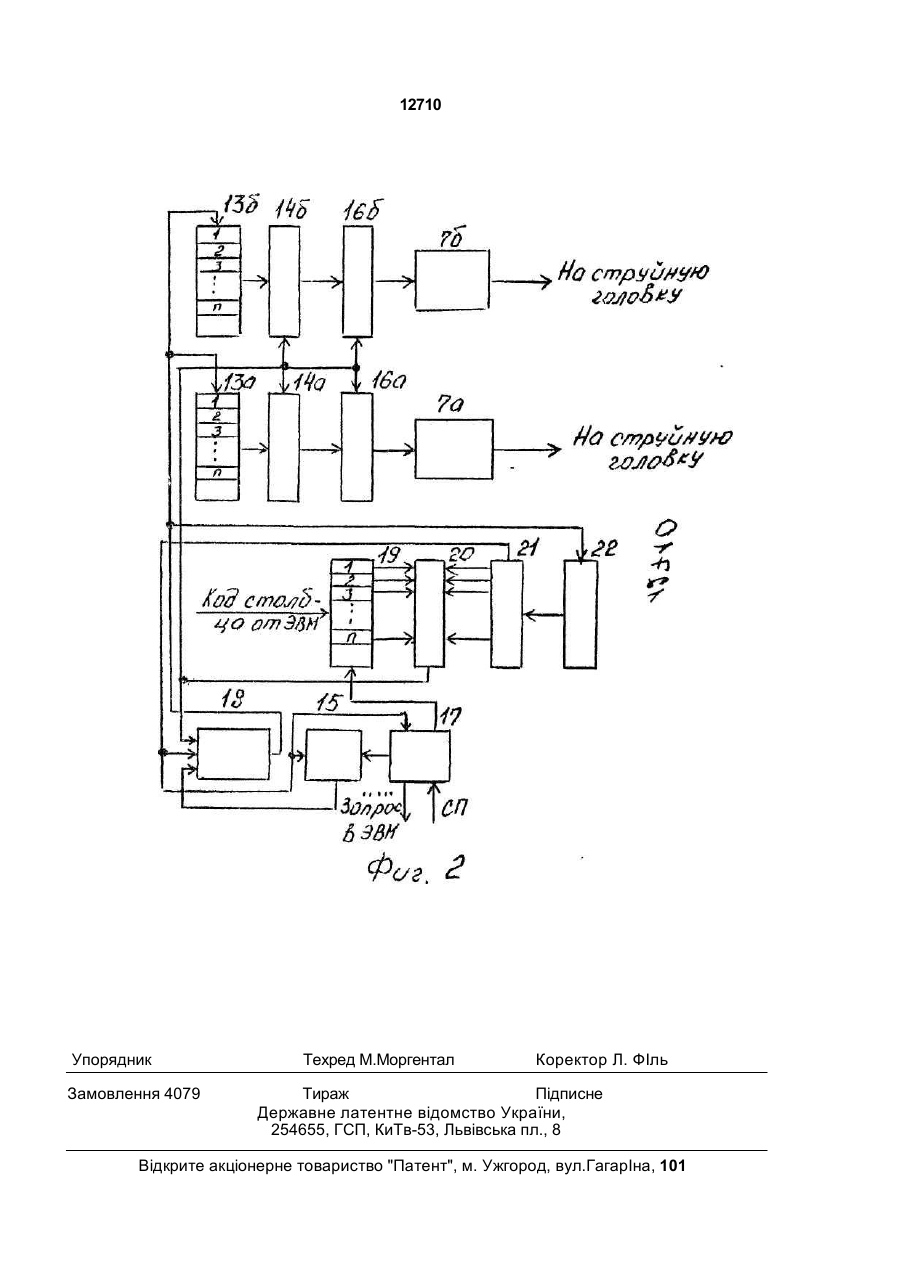

Чернильное струйное записывающее устройство, содержащее резервуар с черни лами, соединенные с ним две пишущие струйные голопки, оси выходных солил кото рых расположены в одной плоскости и пересе каются, усилители записи, выходы которых соединены с управляющими входами струй ных головок, а выходы - с выходами блока управления, включающего в себя генератор синхроимпульсов, узел управления и два од нотипных канала, состоящих из последова тельно соединенных элемента памяти, регистра памяти и преобразователя код длительность импульса, причем выходы блока управления связаны с выходами преобразователей КОД-ДЛИТРЛЬНОСТЬ импулься о т л и ч а ю щ е е с я тем, что в блок управления дополнительно введены регистр столбца знакоместа, тестовый генератор, элемент сравнения, дешифратор адреса и счетчик адреса, выход которого соединен со входом дешифратора адреса, а вход - с выходом тестового генератора, к которому также подсоединены входы элементов памяти, сигнальный выход дешифратора адреса соединен с первым входом тестового генератора и со входами генератора синхроимпульсов и узла управления, один выход соединен с управляющим входом генератора синхроимпульсов, а другой го входом регистра столбца знакоместа, выходы дешифратора адреса и регистра столбца знакоместа соединены с соответствующими входами элемента сравнения, выход которого соединен со вторыми входами регистров гш.мяти и преобразователей ко°Цдлительность импульса, а также с третьим входом тестового генератора, второй вх^д которого соединен с выходом генератора синхроимпульсов. с ь> w N3 О См О Изобретение относится к области вычислительной техники и связи и может быть использовано для записи растровых изображений в принтерах ЭВМ, электронных телетайпах и факсимильных аппаратах. Целью изобретения является повышение скорости записи информации. Сущность изобретения поясняется чертежами, где на фиг. 1 представлено струй ное записывающее устройство, а на фиг. 2 блок управления устройством. Устройство содержит корпус 1 со струйными головками 2а и 26, имеющими инжектирующие камеры За, 36 и выходные сопла 4а и 46, оси выходных сопел пересекаются в фокусе 5, к управляющим входам струйных головок подключен блок управления 6 через усилители 7а \л 76, патрубок 8 соединяет 12710 резервуар 9 с чернилами с инжектирующими камерами За и 36, запись информации производится на носитель записи 10 каплями чернил, выбрасываемыми через выходные отверстия Паи 116 в стенке дополнительной 5 инжектирующей камеры 12. Блок управления устройством содержит элементы памяти 13а и 136. регистры памяти 14а и 146, генератор синхроимпульсов 15, преобразователи коддлительность импульса 16а и 10 166, узел управления 17, тестовый генератор 18, регистр столбца знакоместа 19, элемент сравнения 20, дешифратор адреса 21 и счетчик адреса 22. Устройство работает следующим обра- 15 зом. При включении устройства узел управления 17 блока управления 6 формирует запрос на запись столбца в управляющую ЭВМ. При поступлении по запросу на вход 20 узла управления 17 сигнала печати (СП) производится запись в регистр столбца знакоместа 19 кода столбца отуправляющей ЭВМ и запуск генератора синхроимпульсов 15, работающего на максимальной частоте ин- 25 жектирования капель чернил струйной головкой (10 кГц). Первый синхроимпульс с выхода генератора 15, поступающий на первый вход тестового генератора 18, запускает его. Те- 30 стовый генератор работает на максимальной частоте работы элементов устройства (5 мГц), импульсы с его выхода поступают на входы элементов памяти 13а, 136 и счетчика адреса 22. Первый импульс с выхода-тесто- 35 вого генератора 18 производит выборку первых ячеек элементов памяти 13а, 136 и увеличивает содержимое счетчика адреса на "+1". Выходы регистра столбца знакоместа 19 и дешифратора адреса 21 подключе- 40 ны ко входам элемента сравнения 20. Схема сравнения осуществляет последовательное поразрядное сравнение регистра столбца знакоместа и дешифратора адреса. При наличии " 1" в первом разряде регистра столб- 45 ца 19 элемент сравнения 20 выдает сигнал сравнения с первым разрядом дешифратора адреса 21, по которому производится запись кодов длительностей импульсов записи первой точки столбца из элементов 50 памяти 13а, 136 в регистры памяти 14а, 146 и запуск преобразователей код-длительность импульсов 16а, 166, импульсы записи с выходов которых поступают на входы усилителей записи 7а, 76. Одновременно сиг- 55 нал с выхода элемента сравнения поступает на вход тестового генератора 18, производя останов последнего. По следующему синхроимпульсу от генератора 15 синхроимпульсов11 вновь запу- • скается тестовый генератор 18, производя выборку второй ячейки элементов памяти 13а, 136 и увеличение содержимого счетчика адреса 22 на "+Г. При наличии "1" во втором разряде регистра столбца знакоместа цикл печати повторяется. При выдаче сигнала на печать точки дешифратор адреса 21 одновременно выдает сигнал на входы ге нератора синхроимпульсов 15 и вход тестового генератора 18, производя их останов, от этого же сигнала формируется запрос на печать следующего столбца, а также перемещение головок 2а, 26 на один шаг печати. При записи по запросу в регистр столбца знакоместа 19 кода, содержащего комбинацию "1" и "0" по каждому синхроимпульсу от генератора синхроимпульсов 15, будет осуществляться последовательная печать точек столбца, соответствующих "1" в разрядах регистра столбца. Так, в случае наличия "1" только в первом и последнем разрядах регистра столбца знакоместа, устройство работает следующим образом. При поступлении на вход узла управления 17 сигнала печати, запускается генератор синхроимпульсов 15, первый импульс с выхода которого запускает тестовый генератор 18. Первый импульс с выхода тестового генератора 18 производит выборку первых ячеек памяти 13а, 136 и увеличивает содержимое счетчика адреса 22 на "+1". Происходит сравнение первого разряда регистра столбца знакоместа 19 и первого разряда дешифратора адреса 21. По сигналу сравнения производится запись кодов длительностей импульсов записи первой точки а регистры памяти 14а, 146, запуск преобразователей код-длительность импульсов 16а, 166 и останов тестового генератора 18. От усилителей 7а, 76 производится печать первой точки. По второму импульсу генератора синхроимпульсов 15 вновь запускается тестовый генератор 18, производится выборка вторых ячеек элементов памяти 13а, 136 и увеличение содержимого счетчика адреса 22 на "+Г. Однако в связи с тем, что со втором разряде регистра столбца знакоме ста записан "0", не вырабатывается сигнал сравнения, не производится запись кодов длительностей импульсов записи в регист ры 14а, 146 и не производится останов тес тового генератора 18. По каждому следующему импульсу от тестового генератора 18 производится последовательная выборка ячеек элементов памяти 13а, 136 и увеличение содержимого счетчика адреса 22 на "+1В. Только при выборке-последней ячейки элемента памяти, в которой записана "Г, произойдет сравнение последнего разряда регистра столбца 12710 знакоместа с соответствующим разрядом дешифратора адреса 21 и осуществится останов тестового генератора 18 и выборка кодов длительностей для печати этой точки столбца. Одновременно производится останов генератора синхроимпульсов 15 и формирование запроса на печать следующего столбца. По этому же сигналу производится перемещение струйных головок на один шаг столбцов. При поступлении в регистр столбца знакоместа и0" по всем разрядам по сигналу СП запускаются генератор синхроимпульсов 15 и тестовый генератор 18. По каждому импульсу тестового генератора 18 производится выборка содержимого ячеек элементов памяти 13а, 136 и увеличение содержимого счетчика адреса 22 на и+1". Однако в связи с отсутствием сравнения разрядов регистра столбца и разрядов дешифратора адреса цикл продолжается до формирования на выходе дешифратора ад реса сигнала останова, поступающего на входы тестового генератора, генератора синхроимпульсов и узла управления, по которому последний формирует запрос на пе5 чать следующего столбца. Под действием поданных на струйные головки 2а, 26 импульсов записи каждая струйная головка формирует каплю чернил, летящую в воздухе со скоростью, прямо 10 пропорциональной длительности импульса записи. Капли чернил, выброшенные с заданными скоростями, встретившись в фокусе 5, образуют суммарную каплю с массой, равной массе двух первоначальных капель. 15 Образованная суммарная капля чернил летит к носителю записи 10 и попадает в точку на заданном расстоянии от оси симметрии устройства. Траектория полета суммарной капли, совпадает с направлением вектора 20 суммы проекций моментов количества движения исходных капель чернил. Фиг. / 12710 Упорядник Замовлення 4079 Техред М.Моргентал Коректор Л. ФІль Тираж Підписне Державне латентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
