Спосіб різання металевих конструкцій хвилями напруг, що генеруються вибухом

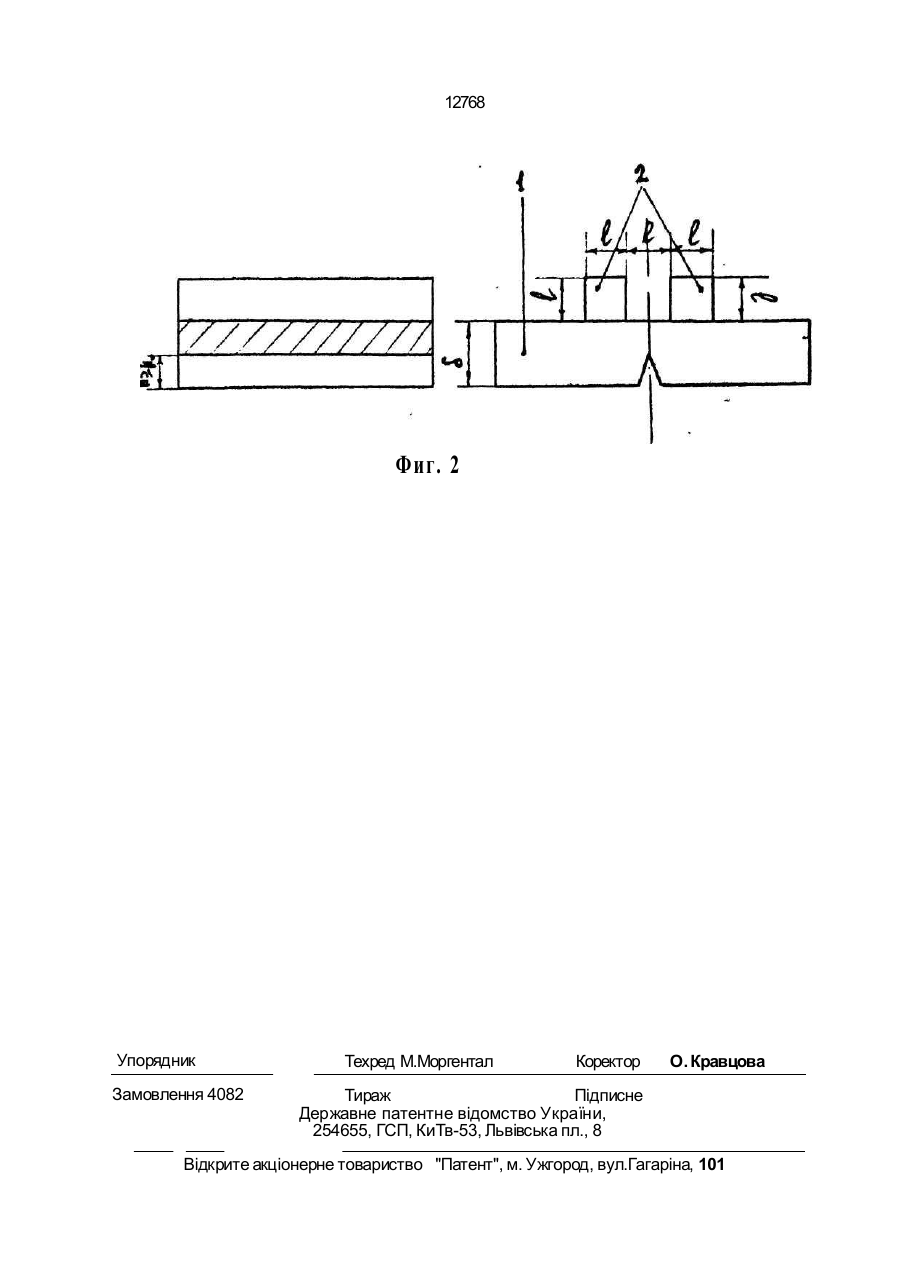

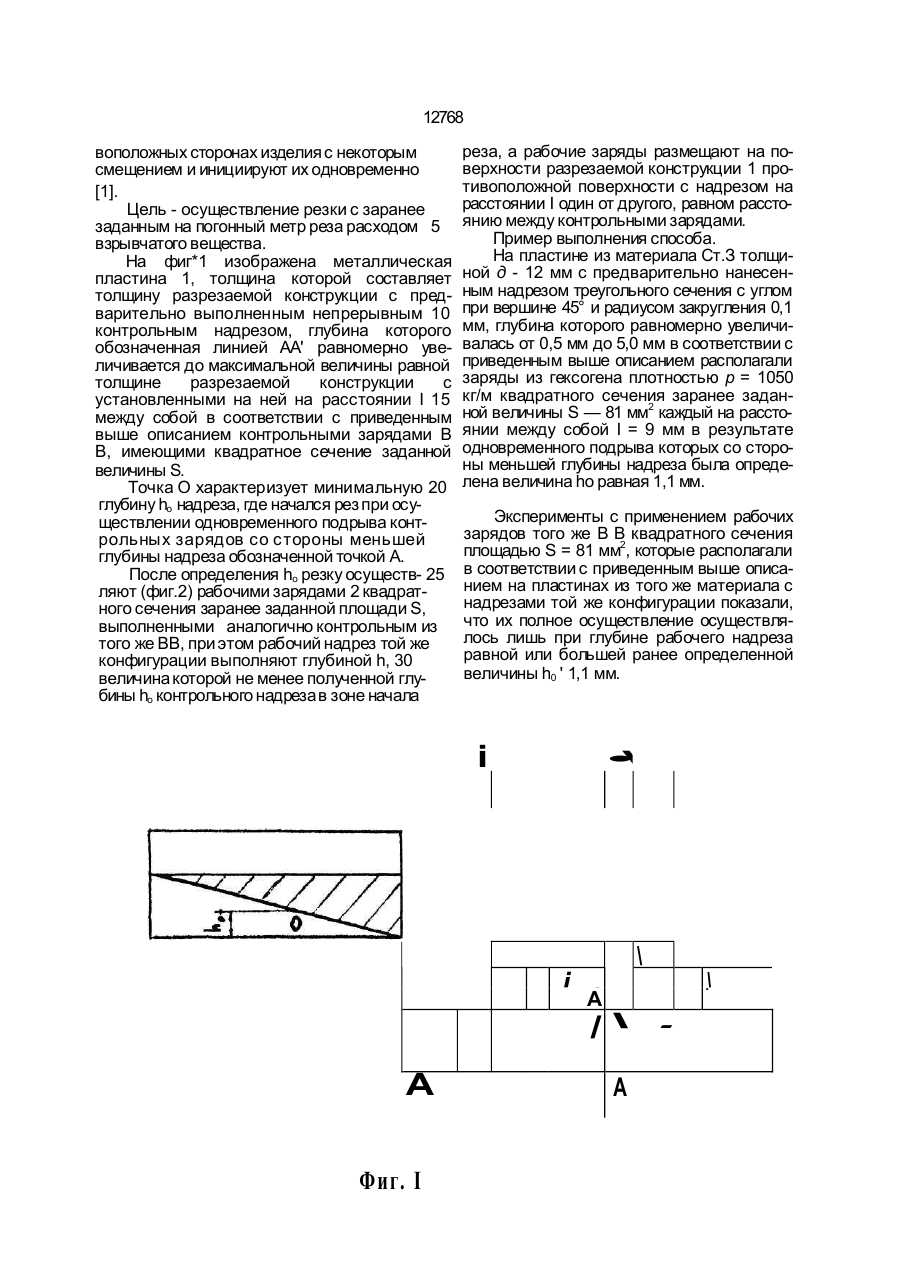

Способ резки металлических конструк ций генерируемыми взрывом волнами на пряжений, включающий выполнение на одной из поверхностей разрезаемой конст рукции непрерывного рабочего надреза, размещение на поверхности разрезаемой конструкции двух одинаковых удлинитель ных рабочих зарядов взрывчатого вещества, располагаемых параллельно один другому на одинаковом расстоянии от линии надре за, находящейся на максимальной глубине, и последующее одновременное иницииро вание рабочих зарядов, о т л и ч а ю щ и й с я тем, что предварительно на одной из поверхностей разрезаемой конструкции или пластины из материала разрезаемой конст рукции, имеющей толщину, равную толщине последней, выполняют непрерывный конт рольный надрез, глубина которого равно мерно увеличивается до максимальной величины, равной толщине разрезаемой Изобретение относится к обработке металлов давлением и может быть использовано при резке металлических конструкций. конструкции, на противоположной поверхности разрезаемой конструкции или пластины устанавливают два одинаковых удлиненных контрольных заряда взрывчатого вещества, имеющих квадратное поперечное сечение и располагаемых на одинаковом расстоянии от линии надреза, находящейся на максимальной глубине, параллельно один другому на расстоянии друг от друга, определяемой из следующего соотношения: L-VS". где L - расстояние между контрольными зарядами; S - площадь поперечного сечения контрольного заряда, после чего осуществляют одновременный подрыв контрольных зарядов со стороны меньшей глубины надреза и определяют глубину надреза в зоне начала реза, в качестве рабочих используют заряды, выполненные аналогично контрольным и из того же взрывчатого вещества, рабочий надрез выполняют глубиной, величина которой не менее полученной глубины контрольного надреза в зоне начала реза, а рабочие заряды размещают на поверхности разрезаемой конструкции, противоположной поверхности с надрезом, на расстоянии один от другого, равном расстоянию между контрольными зарядами. Известен способ резки металлов волнами напряжений с применением контактных зарядов ВВ, которые располагают на проти С > ю ON 00 О 12768 воположных сторонах изделия с некоторым смещением и инициируют их одновременно [1]. Цель - осуществление резки с заранее заданным на погонный метр реза расходом 5 взрывчатого вещества. На фиг*1 изображена металлическая пластина 1, толщина которой составляет толщину разрезаемой конструкции с предварительно выполненным непрерывным 10 контрольным надрезом, глубина которого обозначенная линией АА' равномерно увеличивается до максимальной величины равной толщине разрезаемой конструкции с установленными на ней на расстоянии I 15 между собой в соответствии с приведенным выше описанием контрольными зарядами В В, имеющими квадратное сечение заданной величины S. Точка О характеризует минимальную 20 глубину ho надреза, где начался рез при осуществлении одновременного подрыва контрольных зарядов со стороны меньшей глубины надреза обозначенной точкой А. После определения ho резку осуществ- 25 ляют (фиг.2) рабочими зарядами 2 квадратного сечения заранее заданной площади S, выполненными аналогично контрольным из того же ВВ, при этом рабочий надрез той же конфигурации выполняют глубиной h, 30 величина которой не менее полученной глубины ho контрольного надреза в зоне начала реза, а рабочие заряды размещают на поверхности разрезаемой конструкции 1 противоположной поверхности с надрезом на расстоянии I один от другого, равном расстоянию между контрольными зарядами. Пример выполнения способа. На пластине из материала Ст.З толщиной д - 12 мм с предварительно нанесенным надрезом треугольного сечения с углом при вершине 45° и радиусом закругления 0,1 мм, глубина которого равномерно увеличивалась от 0,5 мм до 5,0 мм в соответствии с приведенным выше описанием располагали заряды из гексогена плотностью р = 1050 кг/м квадратного сечения заранее заданной величины S — 81 мм2 каждый на расстоянии между собой I = 9 мм в результате одновременного подрыва которых со стороны меньшей глубины надреза была определена величина ho равная 1,1 мм. Эксперименты с применением рабочих зарядов того же В В квадратного сечения площадью S = 81 мм2, которые располагали в соответствии с приведенным выше описанием на пластинах из того же материала с надрезами той же конфигурации показали, что их полное осуществление осуществлялось лишь при глубине рабочего надреза равной или большей ранее определенной величины h0 ' 1,1 мм. і • \\ і , /\ А Фиг. I \ А А . 12768 Фиг. 2 Упорядник Замовлення 4082 Техред М.Моргентал Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
