Спосіб виготовлення деревностружкових плит і пресованих виробів

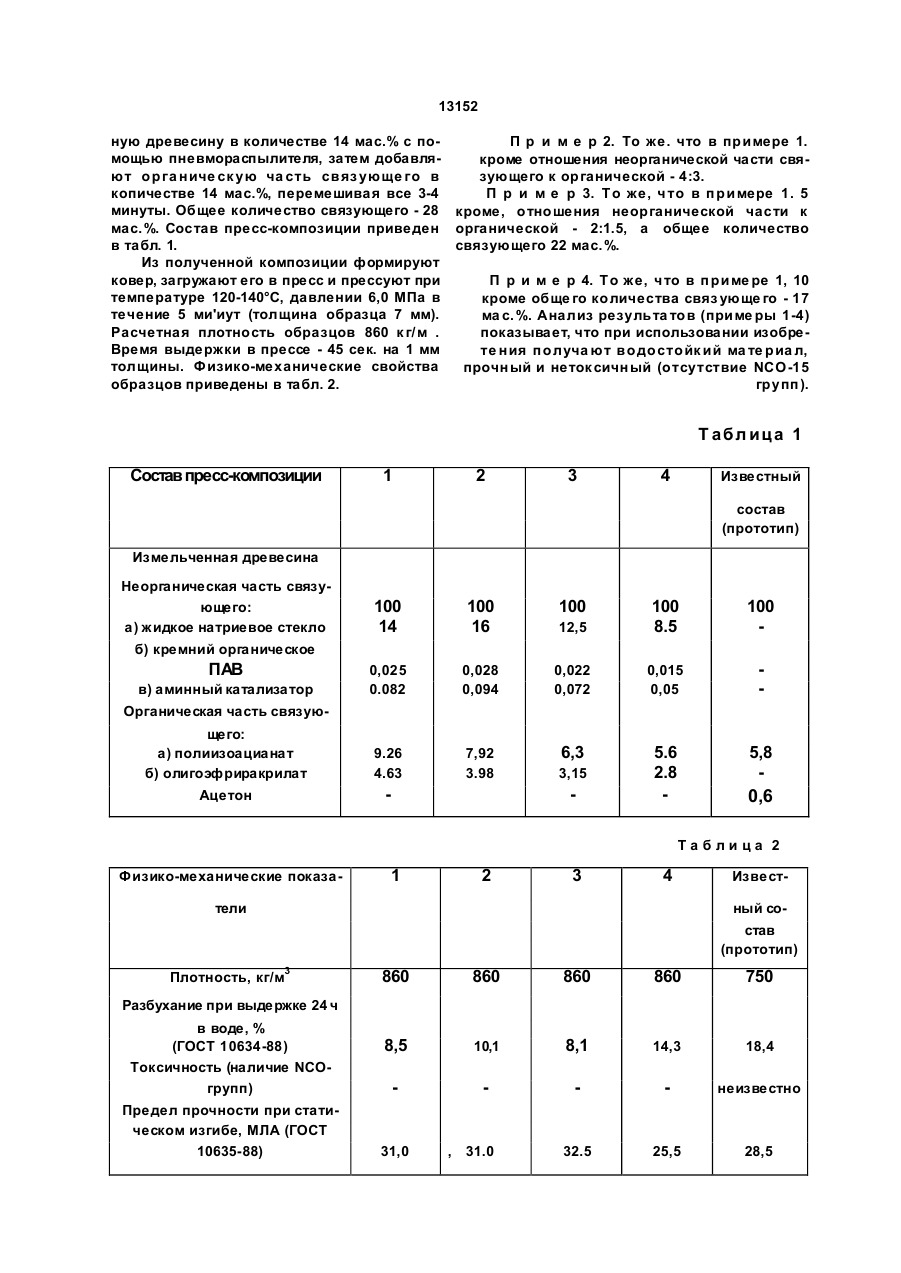

Способ изготовления древесностружеч ных плит и прессованных изделий, включа ющий сушк у из ме льченной дре ве сины, смешивание ее со связующим на основе по лиизоцианата, формирование ковра и горячее прессование, о т л и ч а ю щ и й с я тем, что в качестве связующего используют неорганическую и органическую составляющие, причем смешивание измельченной древесины осуществляют сначала с неорганической составляющей связующего, включающей жидкое стекло, кремнийорганическое поверхностно-активное ве щество оксиалкилендиметилсилоксановый блок-сополимер и аминный катализатор 2,4,6-трис(диметиламино)метилфенол в соотношении соответственно 100:0,2:0,6, а зате м сме шивают с органической составляющей связующего, включающей полиизоцианат и олигоэфиракрилат в соотношении соответственно 2:1, при этом неорганическую и органическую составляющие связующего берут в соотношении соответственно (1—4):(1—3) при общем расходе связующего 17-28 мас. % к сухой измельченной древесине. с > со СП Изобретение относится к деревообрабатывающей промышленности и промышленности строительных материалов и может быть использовано в производстве ДСП и прессованных изделий, например, облицовочной плитки, настила транспортных поддонов и др. Цель изобретения - повышение водо* стойкости и снижение токсичности плит и изделий. Изобретение поясняется следующими примерами. П р и м е р 1. Неорганическую часть связующего готовят следующим образом. Жидкое натриевое стекло (ГОСТ 13078-81, силикатный модуль 2,8-3,0) смешивают с кремнийорганическим ПАВ (ТУ 6-03-813-73) и катализатором аминного типа (ТУ 6-094136-75) в соотноше нии соответственно 100:0.2:0.6. Органическую часть связующего готовят, сме шивая полиизоцианат марки Д (ГУ 113-03-29-6-84) с олигоэфиракрилатом марки МГФ -9 (ТУ 6-01-450-86) в соотношении 2:1. Хранение неорганической и органической частей связующего осуществляют раздельно. Приготовленную неорганическую часть связующего наносят на сухую из мельчен О 13152 ную древесину в количестве 14 мас.% с поП р и м е р 2. То же. что в примере 1. мощью пневмораспылителя, затем добавлякроме отношения неорганической части свяют орга ниче ск ую ча сть связ ующе го в зующего к органической - 4:3. копичестве 14 мас.%, перемешивая все 3-4 П р и м е р 3. То же, ч то в примере 1. 5 минуты. Общее количество связующего - 28 кроме, отношения неорганической части к мас. %. Состав пресс-композиции приведен органической - 2:1.5, а общее количество в табл. 1. связующего 22 мас. %. Из полученной композиции формируют ковер, загружают его в пресс и прессуют при П р и м е р 4. То же, ч то в приме ре 1, 10 температуре 120-140°С, давлении 6,0 МПа в кроме обще го количества связ ующе го - 17 течение 5 ми'иут (толщина образца 7 мм). ма с. %. Анализ результа тов (приме ры 1-4) Расчетная плотность образцов 860 к г/м . показывает, что при использовании изобреВремя выдержки в прессе - 45 сек. на 1 мм те ния получа ют водостойк ий ма те риа л, толщины. Физико-механические свойства прочный и неток сичный (отсутствие NCO-15 образцов приведены в табл. 2. групп). Т абл ица 1 Состав пресс-композиции 1 2 3 4 Известный состав (прототип) Измельченная древесина Неорганическая часть связующего: а) жидкое натриевое стекло б) кремний органическое ПАВ в) аминный катализатор Органическая часть связующего: а) полиизоацианат б) олигоэфриракрилат Ацетон 100 14 100 16 100 12,5 100 8.5 100 0,025 0.082 0,028 0,094 0,022 0,072 0,015 0,05 9.26 4.63 7,92 3.98 6,3 3,15 5.6 2.8 5,8 0,6 Табли ца 2 Физико-механические показа 1 2 3 4 тели Известный состав (прототип) 3 Плотность, кг/м 860 860 860 860 750 8,5 10,1 8,1 14,3 18,4 неизвестно 32.5 25,5 28,5 Разбухание при выдержке 24 ч в воде, % (ГОСТ 10634-88) Токсичность (наличие NCOгрупп) Предел прочности при статическом изгибе, МЛА (ГОСТ 10635-88) 31,0 , 31.0 13152 Упорядник Замовлення 4101 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Киї в-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
