Спіральний розпилювач

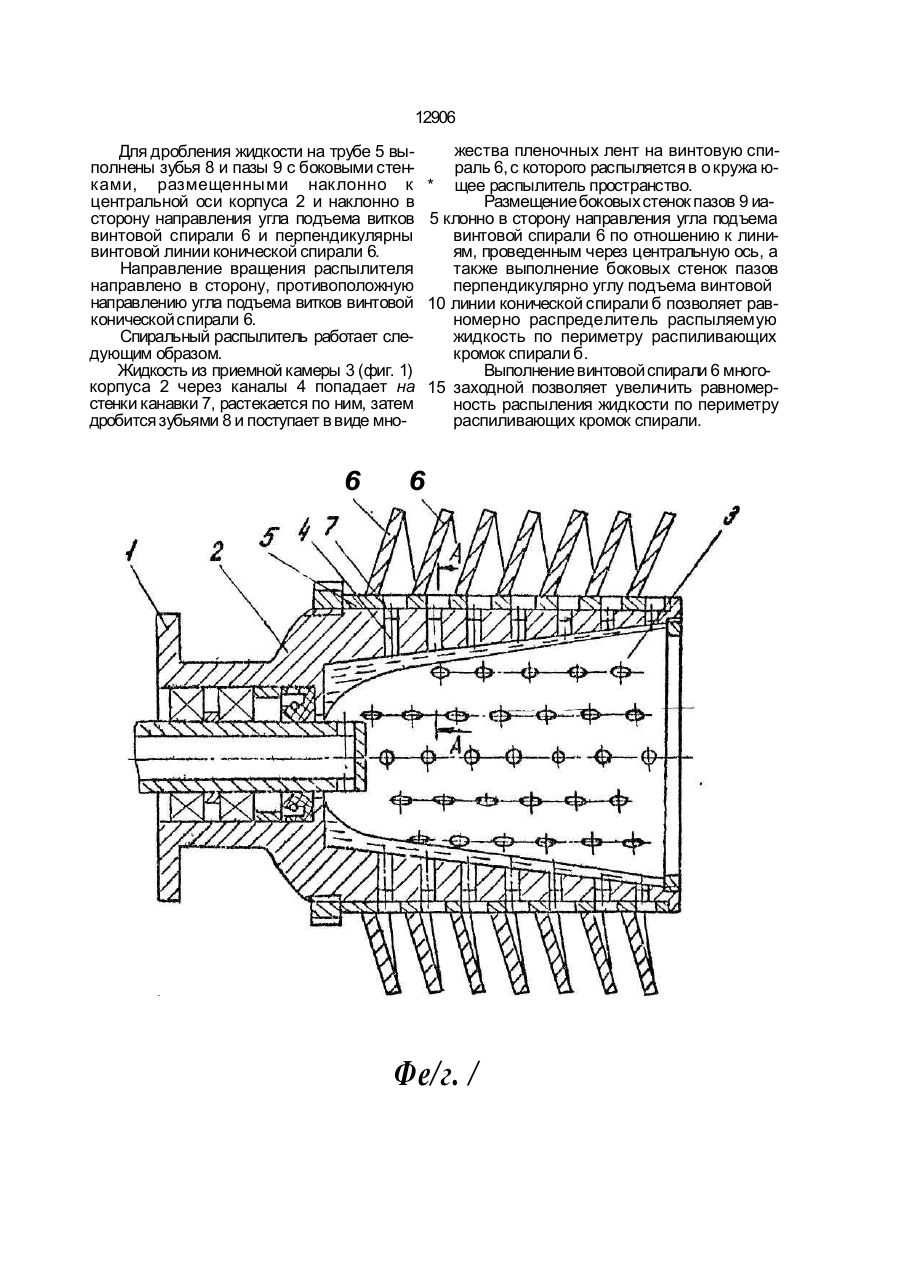

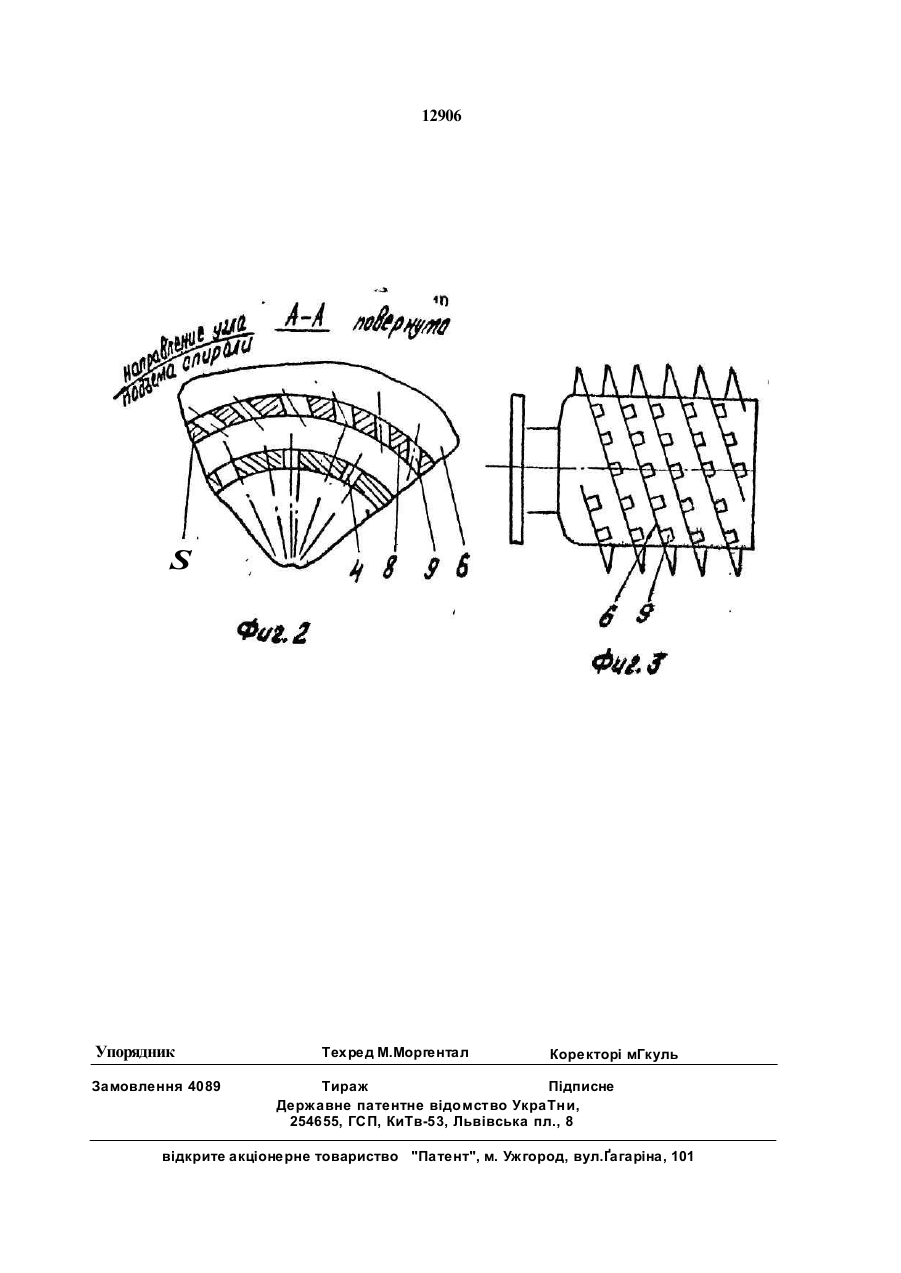

Спиральный распылитель, содержащий приводной цилиндрический корпусе прием ной камерой и питающими каналами, установленную на корпусе трубу, с закрепленной на ней винтовой конической спиралью, имеющую пазы с боковыми стенками, размещенными наклонно к центральной оси корпуса, о т л и ч а ю щ и й с я тем, что винтовая коническая спираль выполнена многозаходной, а боковые стенки пазов трубы наклонены в сторону направления угла подъема витков винтовой спирали и перпендикулярны винтовой линии конической спирали. С > Изобретение относится к технике распыления жидких сред и может быть использовано в химической промышленности, сельском хозяйстве и других областях народного хозяйства при необходммости многофакельного распыления жидкости. Известен спиральный распылитель, содержащий приводной цилиндрический корпус с приемной камерой и питающими каналами, установленную на корпусе трубу с закрепленной на ней винтовой конической спиралью, имеющую пазы с боковыми стенками, размещенными наклонно к центральной оси корпуса (авт.св. СССР Isfc 1537301, кл. В 05 В 3/02, 1988). К недостатку указанного распылителя относится низкая эффективность распыления жидкости по периметру распыливающих кромок. Целью изобретения является повышение эффективности распыления путем увеличения равномерности распыления жидкости по периметру распыливающих кромок. Поставленная цель достигается за счет того, что винтовая коническая спираль выполнена многозаходной, а боковые стенки пазов трубы наклонены в сторону направления угла подъема витков винтовой спирали и перпендикулярны винтовой линии конической спирали. На фиг.1 изображен спиральный распылитель, разрез; на фиг.2 - сечение А-А на фиг.1; на фиг.З - схема размещения пазов относительно витков ВИНТОВОЙ спирали. Спиральный распылитель содержит установленный на валу 1 приводной цилиндрический корпус 2, имеющий приемную камеру 3 и питательные каналы 4. На корпусе 2 установлена труба 5 с закрепленной на ней винтовой конической спиралью 6. Каналы 4 объединены винтовой канавкой 7, выполненной в виде винтовой линии с шагом, равным шагу винтовой спирали 6. о ON О 12906 Для дробления жидкости на трубе 5 выполнены зубья 8 и пазы 9 с боковыми стенками, размещенными наклонно к центральной оси корпуса 2 и наклонно в сторону направления угла подъема витков винтовой спирали 6 и перпендикулярны винтовой линии конической спирали 6. Направление вращения распылителя направлено в сторону, противоположную направлению угла подъема витков винтовой конической спирали 6. Спиральный распылитель работает следующим образом. Жидкость из приемной камеры 3 (фиг. 1) корпуса 2 через каналы 4 попадает на стенки канавки 7, растекается по ним, затем дробится зубьями 8 и поступает в виде мно 6 жества пленочных лент на винтовую спираль 6, с которого распыляется в о кружа ю* щее распылитель пространство. Размещение боковых стенок пазов 9 иа5 клонно в сторону направления угла подъема винтовой спирали 6 по отношению к линиям, проведенным через центральную ось, а также выполнение боковых стенок пазов перпендикулярно углу подъема винтовой 10 линии конической спирали б позволяет равномерно распределитель распыляемую жидкость по периметру распиливающих кромок спирали б. Выполнение винтовой спирали 6 много15 заходной позволяет увеличить равномерность распыления жидкости по периметру распиливающих кромок спирали. 6 Фе/г. / 12906 S Упорядник Замовлення 4089 Техред М.Моргентал Коректорі мГкуль Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Ґагаріна, 101
