Снопов’язальний апарат

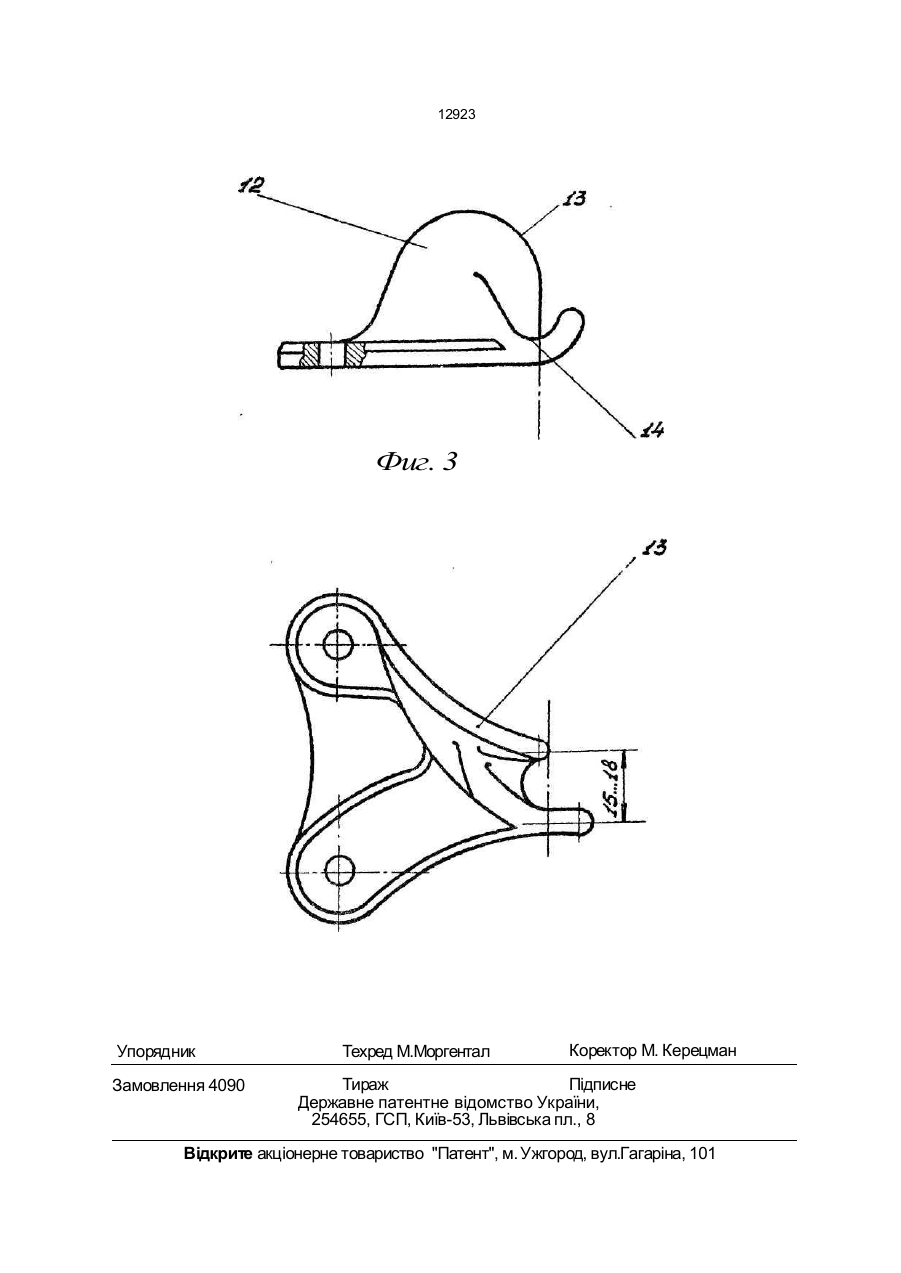

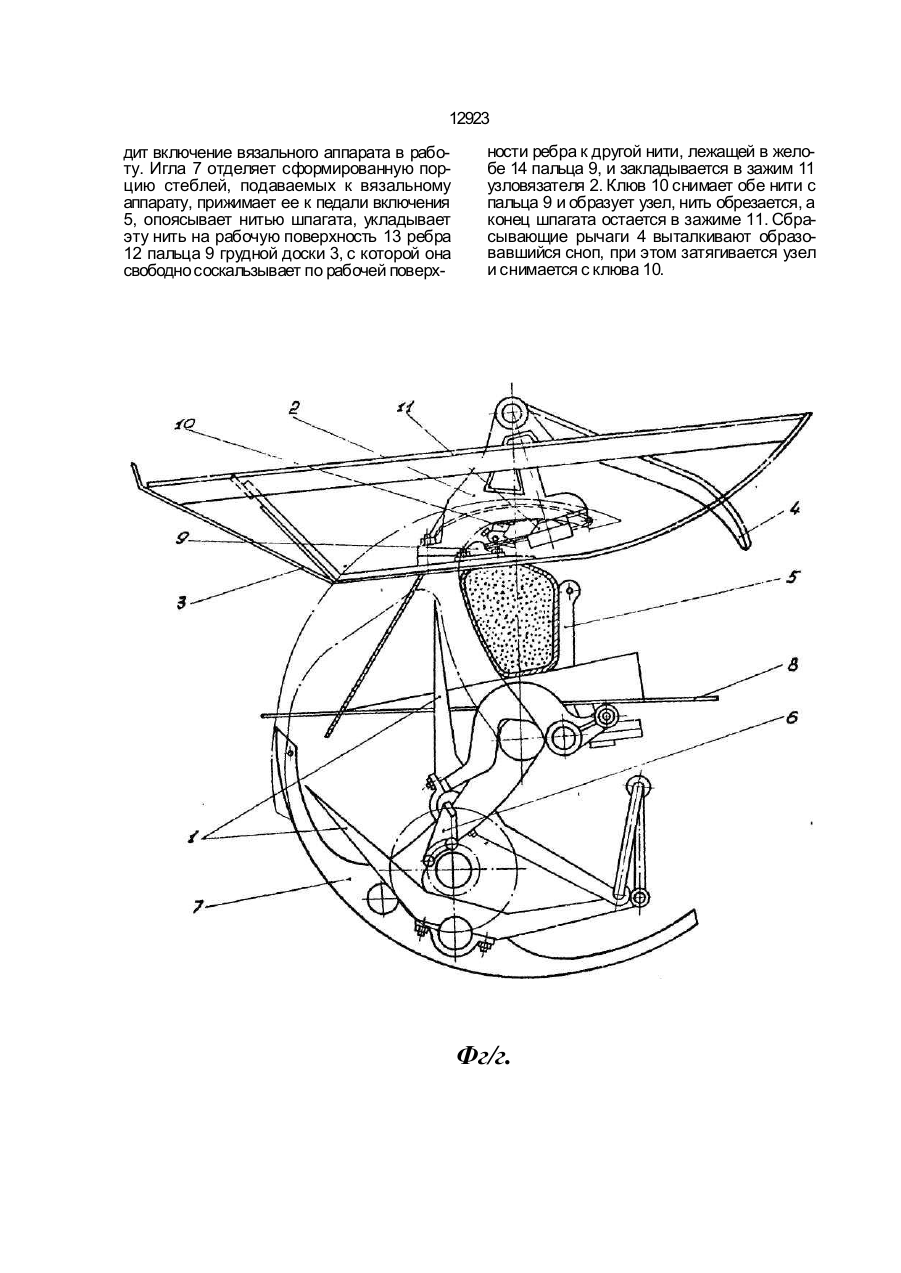

УКРАЇНА У , , 12923_ (ІЗ) С1 (5D5 ^ OLD 45/06,_59/p0 ____ ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) СНОПОВ 'ЯЗАЛ ЬНИЙ А ПАРА Т 1 (20)95320333, 19.08.93 (21)4701909/ S U (22) 06.06.89 (24)28 02. 97 (46)28. 02. 97. Бюл. № 1 (56) 1. Авторское свидетельс тво СССР № 292512, кл. А 01 D 59/00, 1968. 2. Лу ценко В.М. "В язальные аппараты льноу борочных маш ин". М., "Россельхозизд ат". 1979 . с 38-39. (72) В лас енк о Юрій Іванович, Руд нІков Микола В асильович Изобретение относитс я к облас ти сель ского х озяйс тва и может применятьс я при вязке с теблевого материала в снопы. На фиг. 1 изображен вязальный аппаг рат; на фиг. 2 - палец груд ной д оски, на і и 3 - то же, вид с верху. Сноповязальный аппарат (фиг. 1) соде*» жит смонтированные на раме (не показа? ->) упаковщики 1, узловязатель 2 с грудной доской 3, ус тановленные на валу сбрас ывающ ие р ыч аги 4, ко тор ы е нах од я тс я во взаимод ейс твии с педалью 5 мех анизма включения 6 и иглу 7, рас положенну ю под столом 8 вязального аппарата. На груд ной доске 3 жес тко ус тановлен палец 9 специальной формы для поддержания шпагата в нужном положении во время формирования снова и в момент образования узла. Узловязатель 2 с г тоит из к лю ва 10 и зажима 11 нитей шпагата. Палец 9 грудной доски 3 (фиг. 2) имеет ребро 12 с рабочей поверхностью 13, кото^ смр выполнена в вер (73) інс титу т лу б'яних ку льтур Української академії аграрних наук (UA) (57) Сноповязальный аппарат, сод ержащий смонтированные на раме упаковщики, с брасывающ ие рычаги, узловязатель с иглой, грудную д оску с паль цем и механизм вк лючения, о т л и ч а ю щ и й с я тем, что рабочая поверх нос ть ребра пальца груд ной доски выполнена в верх ней час ти по дуге, с опряженной в зоне желоба д ля размещения шпагата с вертикальной прямой, рас положенной от желоба на расс тоянии 15-18 мм в с торону узловязателя в плоскос ти, прох одящ ей через осевую линию желоба. хней час ти по ду ге окружнос ти, с опряженной в зоне желоба 14 д ля шпагата с вертикальной прямой рас положенной от него на расс тоянии 15 18 мм в плоскос ти, прох одящей через ос евую желоба 14 д ля шпагата. Сноповязальный аппарат работает слеi ющим образом Для первоначальной заправки шпагата в узловязатель 2 необходимо наж ать педаль включения 5, пос ле чего, удерживая в руке чонец шпаг ата, заправленного в иглу 7, проверну ть вал с брасывающих рычагов 4 на полный оборот. Пос ле э того шпагат д олжен лежать в желобе пальца 9 и зажат в зажиме 11 узловязателя 2, и нах одящ ийся в руке конец шпагата отрезан нож ом узловязателя и снят с клюва 10 По мере накопления стеблей в вязальном прос транс тве упаковщ ики 1 с одной с тороны и педали 5 с д ругой у плотняю т порцию с теблей, пока не будет преод ол ен а с ила с оп ро тив лен ия за тв ор а механизма включения 6 При э том происхо to со О 12923 дит включение вязального аппарата в работу. Игла 7 отделяет сформированную порцию стеблей, подаваемых к вязальному аппарату, прижимает ее к педали включения 5, опоясывает нитью шпагата, укладывает эту нить на рабочую поверхность 13 ребра 12 пальца 9 грудной доски 3, с которой она свободно соскальзывает по рабочей поверх ности ребра к другой нити, лежащей в желобе 14 пальца 9, и закладывается в зажим 11 узловязателя 2. Клюв 10 снимает обе нити с пальца 9 и образует узел, нить обрезается, а конец шпагата остается в зажиме 11. Сбрасывающие рычаги 4 выталкивают образовавшийся сноп, при этом затягивается узел и снимается с клюва 10. Фг/г. 12923 Фиг. 3 Упорядник Замовлення 4090 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
