Пристрій для розфасовки сипких продуктів

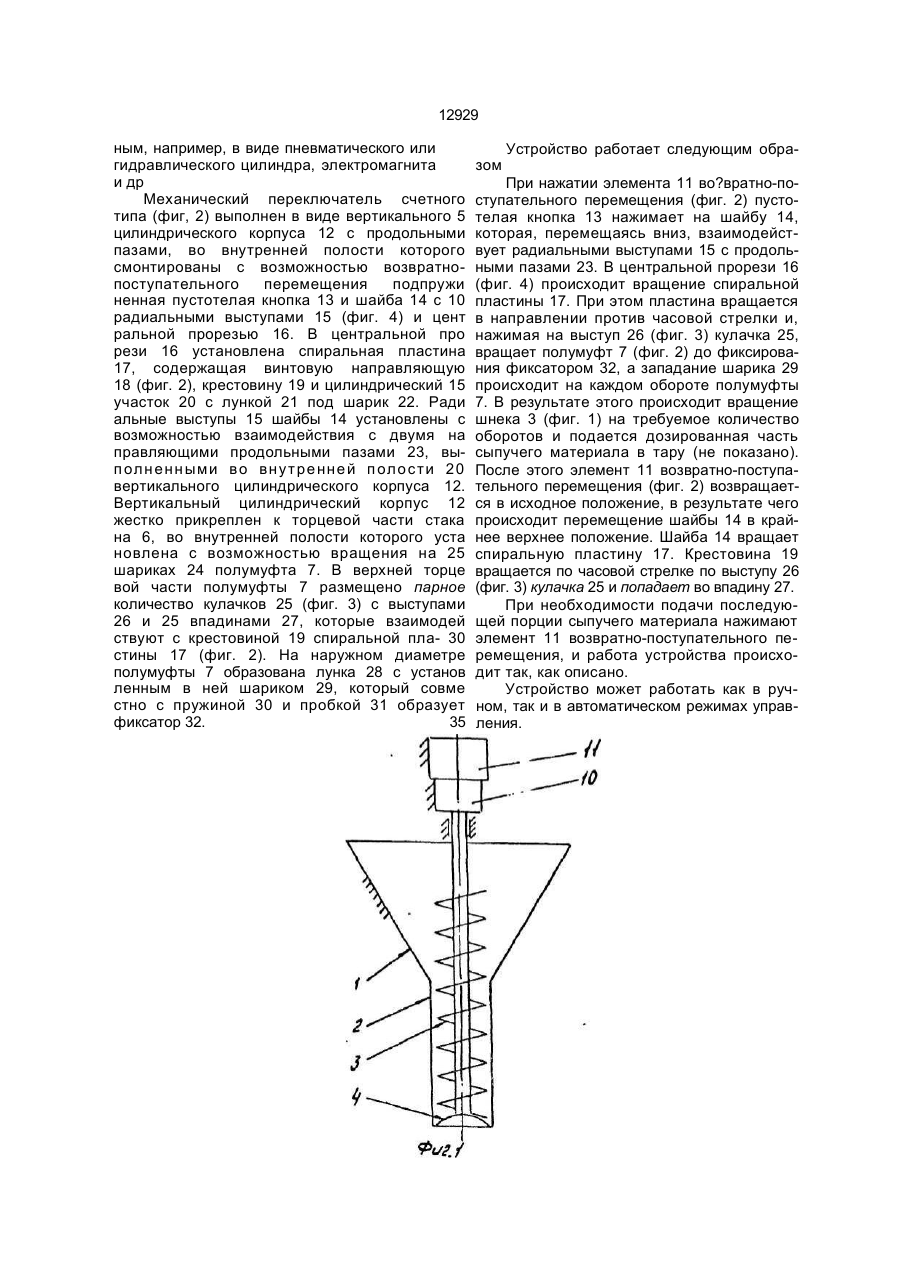

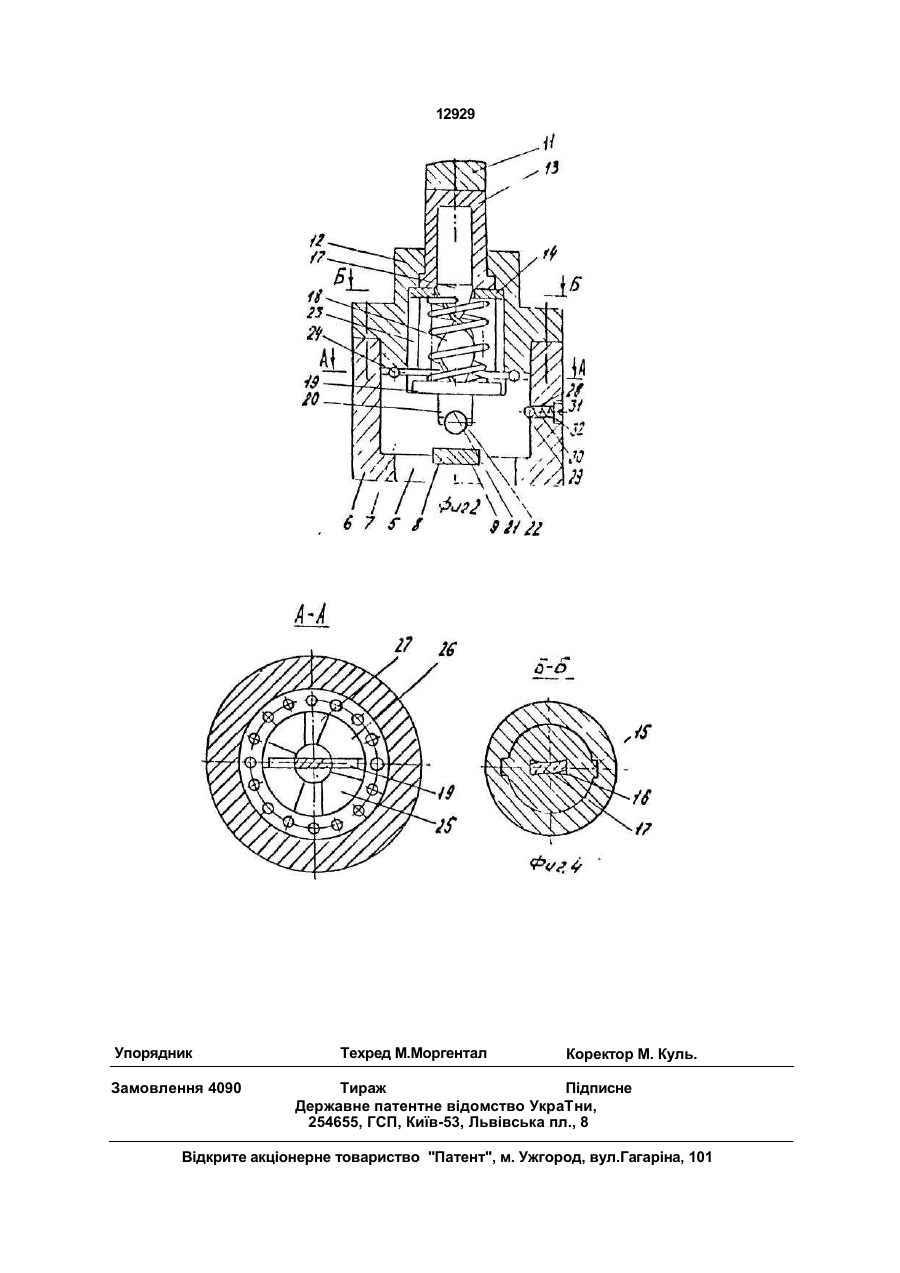

Устройство для расфасовки сыпучих продуктов, содержащее бункер, в нижней части которого размещена дозирующая ка мера со смонтированным в ней на валу шне ком, установленную на выходном конце шнека заслонку, привод и переключатель шнека счетного типа, о т л и ч а ю щ е е с я тем, что переключатель содержит вертикальный цилиндрический Kopnyfe с продольными пазами, установленную в корпусе с возможностью возвратно-поступательного перемещения пустотелую кнопку и смонтированную под ней шайбу с центральной прорезью и радиальными выступами, размещенными в пазах корпуса, крестовину, связанную посредством полумуфты с валом шнека, соединенную с крестовиной спиральную пластину, смонтированную с возможностью прохода через центральную прорезь шайбы. С > Изобретение относится к оборудованию для расфасовки сыпучих продуктов и может быть использовано в пищевой и других отраслях промышленности. Известно устройство для расфасовки сыпучих продуктов, содержащее бункер, в нижней части которого размещена дозирующая камера со смонтированным в ней на валу шнеком, установленную на выходном конце шнека заслонку, привод и переключатель шнека счетного типа. К недостатку указанного устройства относится небольшая точность при осуществл ен и и п р е р ы в ис т ог о д оз и р о ва н ия вследствие сложности счетного вращения шнека. Целью изобретения является повышение точности дозирования. На фиг. 1 показана схема устройства для расфасовки сыпучих продуктов; на фиг. 2 - вариант выполнения механического переключателя, разрез; на фиг. 3 - сечение А-А на фиг. 2; на фиг. 4 - сечение Б-Б на фиг. 2. Устройство для расфасовки сыпучих продуктов содержит бункер 1 (фиг. 1), в нижней части которого размещена дозирующая камера, состоящая из трубы 2, и расположенного в ней шнека 3, на выходном конце которого установлена заслонка 4. Приводная часть 5 (фиг. 2) шнека 3 установлена в стакане 6 и соединена с полумуфтой 7 с помощью шпонки 8, установленной в шпоночном пазу 9. Полумуфта 7 соединена с механическим переключателем 10 счетного типа (фиг. 1) с фиксацией крайних положений и установлена с возможностью взаимодействия с элементом 11 возвратнопоступательного перемещения, выполнен ю ю о 12929 ным, например, в виде пневматического или гидравлического цилиндра, электромагнита и др Механический переключатель счетного типа (фиг, 2) выполнен в виде вертикального 5 цилиндрического корпуса 12 с продольными пазами, во внутренней полости которого смонтированы с возможностью возвратнопоступательного перемещения подпружи ненная пустотелая кнопка 13 и шайба 14 с 10 радиальными выступами 15 (фиг. 4) и цент ральной прорезью 16. В центральной про рези 16 установлена спиральная пластина 17, содержащая винтовую направляющую 18 (фиг. 2), крестовину 19 и цилиндрический 15 участок 20 с лункой 21 под шарик 22. Ради альные выступы 15 шайбы 14 установлены с возможностью взаимодействия с двумя на правляющими продольными пазами 23, вып ол н е н н ым и в о вн у т р е нн е й п ол о с т и 2 0 вертикального цилиндрического корпуса 12. Вертикальный цилиндрический корпус 12 жестко прикреплен к торцевой части стака на 6, во внутренней полости которого уста новлена с возможностью вращения на 25 шариках 24 полумуфта 7. В верхней торце вой части полумуфты 7 размещено парное количество кулачков 25 (фиг. 3) с выступами 26 и 25 впадинами 27, которые взаимодей ствуют с крестовиной 19 спиральной пла- 30 стины 17 (фиг. 2). На наружном диаметре полумуфты 7 образована лунка 28 с установ ленным в ней шариком 29, который совме стно с пружиной 30 и пробкой 31 образует фиксатор 32. 35 зом Устройство работает следующим обра При нажатии элемента 11 во?вратно-поступательного перемещения (фиг. 2) пустотелая кнопка 13 нажимает на шайбу 14, которая, перемещаясь вниз, взаимодействует радиальными выступами 15 с продольными пазами 23. В центральной прорези 16 (фиг. 4) происходит вращение спиральной пластины 17. При этом пластина вращается в направлении против часовой стрелки и, нажимая на выступ 26 (фиг. 3) кулачка 25, вращает полумуфт 7 (фиг. 2) до фиксирования фиксатором 32, а западание шарика 29 происходит на каждом обороте полумуфты 7. В результате этого происходит вращение шнека 3 (фиг. 1) на требуемое количество оборотов и подается дозированная часть сыпучего материала в тару (не показано). После этого элемент 11 возвратно-поступательного перемещения (фиг. 2) возвращается в исходное положение, в результате чего происходит перемещение шайбы 14 в крайнее верхнее положение. Шайба 14 вращает спиральную пластину 17. Крестовина 19 вращается по часовой стрелке по выступу 26 (фиг. 3)кулачка 25 и попадает во впадину 27. При необходимости подачи последующей порции сыпучего материала нажимают элемент 11 возвратно-поступательного перемещения, и работа устройства происходит так, как описано. Устройство может работать как в ручном, так и в автоматическом режимах управления. 12929 Упорядник Замовлення 4090 Техред М.Моргентал Коректор М. Куль. Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
