Реєстратор часового параметру трудового навантаження операторів, працюючих з вібраційним навантаженням

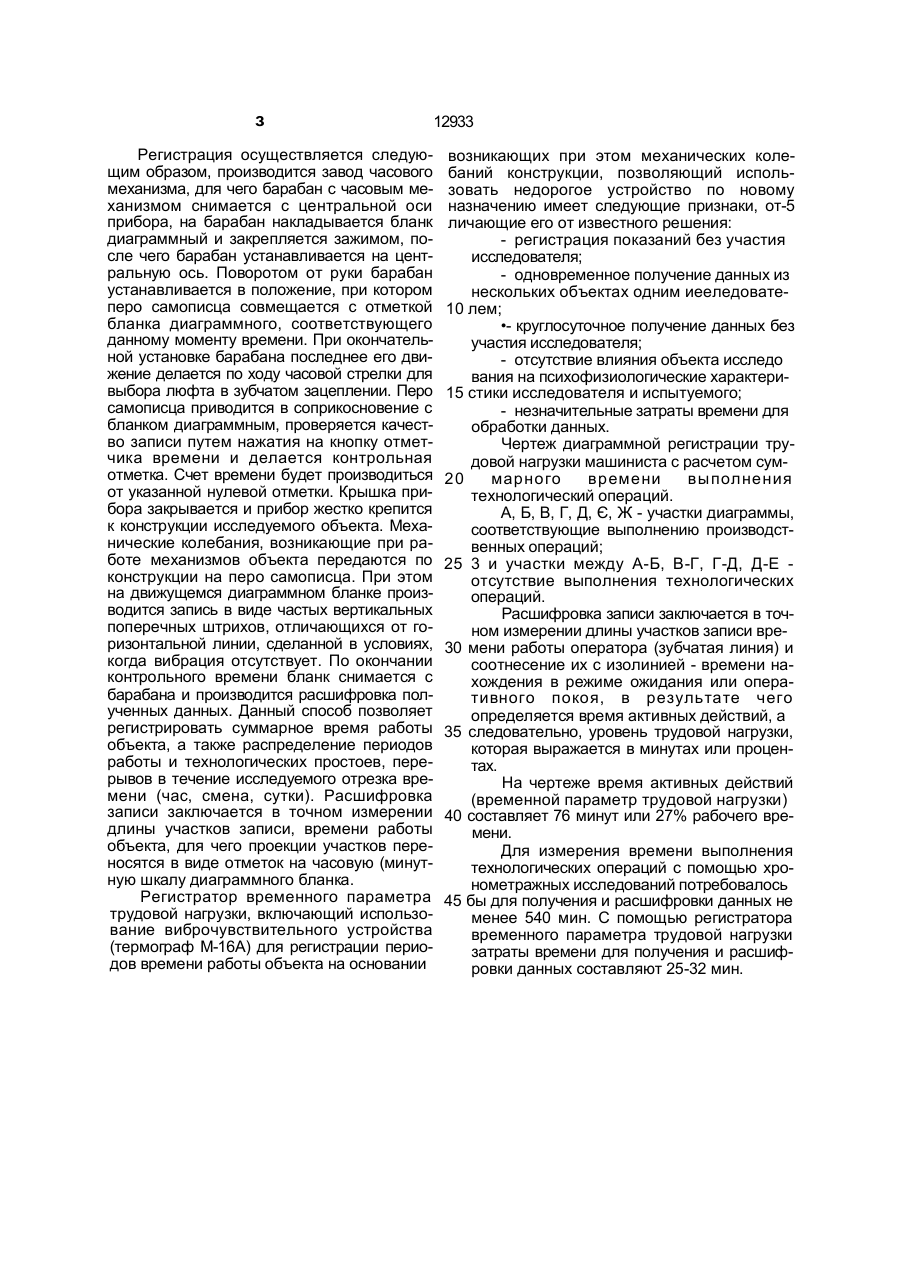

Применение термографа с часовым механизмом в качестве регистратора временного параметра трудовой нагрузки операторов, работающих под вибрационной нагрузкой. колебаний (вибрации) на рабочем месте. Состояние оперативного покоя (отсутствие активных действий при нахождении в режиме ожидания) не сопровождается у указанной категории специалистов наличием механических колебаний (вибрации), так как при технологических паузах, перерывах в работе и простоях выключаются приводные механизмы крана или другого объекта (они не имеют режима работы на холостом ходу) и, следовательно, механические колебания (вибрация) отсутствуют. При возобновлении работы (проявление активных действий, проявление трудовой нагрузки) в момент включения приводного механизма возникают механические колебания (вибрация), передающиеся на конструкцию крана (или другого объекта), в том числе и на кабину оператора, которые и регистрируются. і, Термограф М-16А удовлетворяет решению поставленной цели как по параметрам чувствительности к вибрации (а следовательно, к регистрации временного параметра трудовой нагрузки), так и по своим конструктивным характеристикам. С > го ч> со со з 12933 Регистрация осуществляется следующим образом, производится завод часового механизма, для чего барабан с часовым механизмом снимается с центральной оси прибора, на барабан накладывается бланк диаграммный и закрепляется зажимом, после чего барабан устанавливается на центральную ось. Поворотом от руки барабан устанавливается в положение, при котором перо самописца совмещается с отметкой бланка диаграммного, соответствующего данному моменту времени. При окончательной установке барабана последнее его движение делается по ходу часовой стрелки для выбора люфта в зубчатом зацеплении. Перо самописца приводится в соприкосновение с бланком диаграммным, проверяется качество записи путем нажатия на кнопку отметчика времени и делается контрольная отметка. Счет времени будет производиться от указанной нулевой отметки. Крышка прибора закрывается и прибор жестко крепится к конструкции исследуемого объекта. Механические колебания, возникающие при работе механизмов объекта передаются по конструкции на перо самописца. При этом на движущемся диаграммном бланке производится запись в виде частых вертикальных поперечных штрихов, отличающихся от горизонтальной линии, сделанной в условиях, когда вибрация отсутствует. По окончании контрольного времени бланк снимается с барабана и производится расшифровка полученных данных. Данный способ позволяет регистрировать суммарное время работы объекта, а также распределение периодов работы и технологических простоев, перерывов в течение исследуемого отрезка времени (час, смена, сутки). Расшифровка записи заключается в точном измерении длины участков записи, времени работы объекта, для чего проекции участков переносятся в виде отметок на часовую (минутную шкалу диаграммного бланка. Регистратор временного параметра трудовой нагрузки, включающий использование виброчувствительного устройства (термограф М-16А) для регистрации периодов времени работы объекта на основании возникающих при этом механических колебаний конструкции, позволяющий использовать недорогое устройство по новому назначению имеет следующие признаки, от-5 личающие его от известного решения: - регистрация показаний без участия исследователя; - одновременное получение данных из нескольких объектах одним иееледовате10 лем; •- круглосуточное получение данных без участия исследователя; - отсутствие влияния объекта исследо вания на психофизиологические характери15 стики исследователя и испытуемого; - незначительные затраты времени для обработки данных. Чертеж диаграммной регистрации трудовой нагрузки машиниста с расчетом сум20 марного времени выполнения технологический операций. А, Б, В, Г, Д, Є, Ж - участки диаграммы, соответствующие выполнению производственных операций; 25 3 и участки между А-Б, В-Г, Г-Д, Д-Е отсутствие выполнения технологических операций. Расшифровка записи заключается в точном измерении длины участков записи вре30 мени работы оператора (зубчатая линия) и соотнесение их с изолинией - времени нахождения в режиме ожидания или оперативного покоя, в результате чего определяется время активных действий, а 35 следовательно, уровень трудовой нагрузки, которая выражается в минутах или процентах. На чертеже время активных действий (временной параметр трудовой нагрузки) 40 составляет 76 минут или 27% рабочего времени. Для измерения времени выполнения технологических операций с помощью хронометражных исследований потребовалось 45 бы для получения и расшифровки данных не менее 540 мин. С помощью регистратора временного параметра трудовой нагрузки затраты времени для получения и расшифровки данных составляют 25-32 мин. 12933 Упорядник Замовлення 4090 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІиа, 101
