Спосіб регулювання струму навантаження вентільного перетворювача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 3829

Опубліковано: 27.12.1994

Автор: Перельмутер Віктор Моісейович

Завантажити PDF файл.

Формула / Реферат

Способ регулирования тока нагрузки вентильного преобразователя в многопульсных эквивалентных схемах, образованных параллельным соединением выпрямительных мостов с несинфазным питанием с регулятором, включающим опережающую и интегрирующую части, состоящий в том, что измеряют ток нагрузки, определяют сигнал ошибки, как разность заданного и измеренного значений тока, интегрируют сигнал ошибки, суммируют сигналы, пропорциональные результату интегрирования и значению ошибки и формируют импульсы управления вентилями преобразователя с углом управления, пропорциональным этой сумме, отличающийся тем, что, с целью улучшения качества регулирования тока нагрузки в режиме непрерывного тока нагрузки и прерывистого тока выпрямительных мостов, измеряют длительности отрезков времени, в течение которых ток протекает одновременно в обоих выпрямительных мостах, скачкообразно уменьшают постоянную интегрирования и постоянную времени опережающей части регулятора, если длительность выше упомянутых отрезков времени меньше длительности пульсации выпрямленного тока, и при дальнейшем уменьшении длительности этих отрезков времени уменьшают значения постоянной интегрирования и постоянной времени опережающей части линейно по отношению к упомянутой длительности так, чтобы отношение постоянных времени оставалось постоянным.

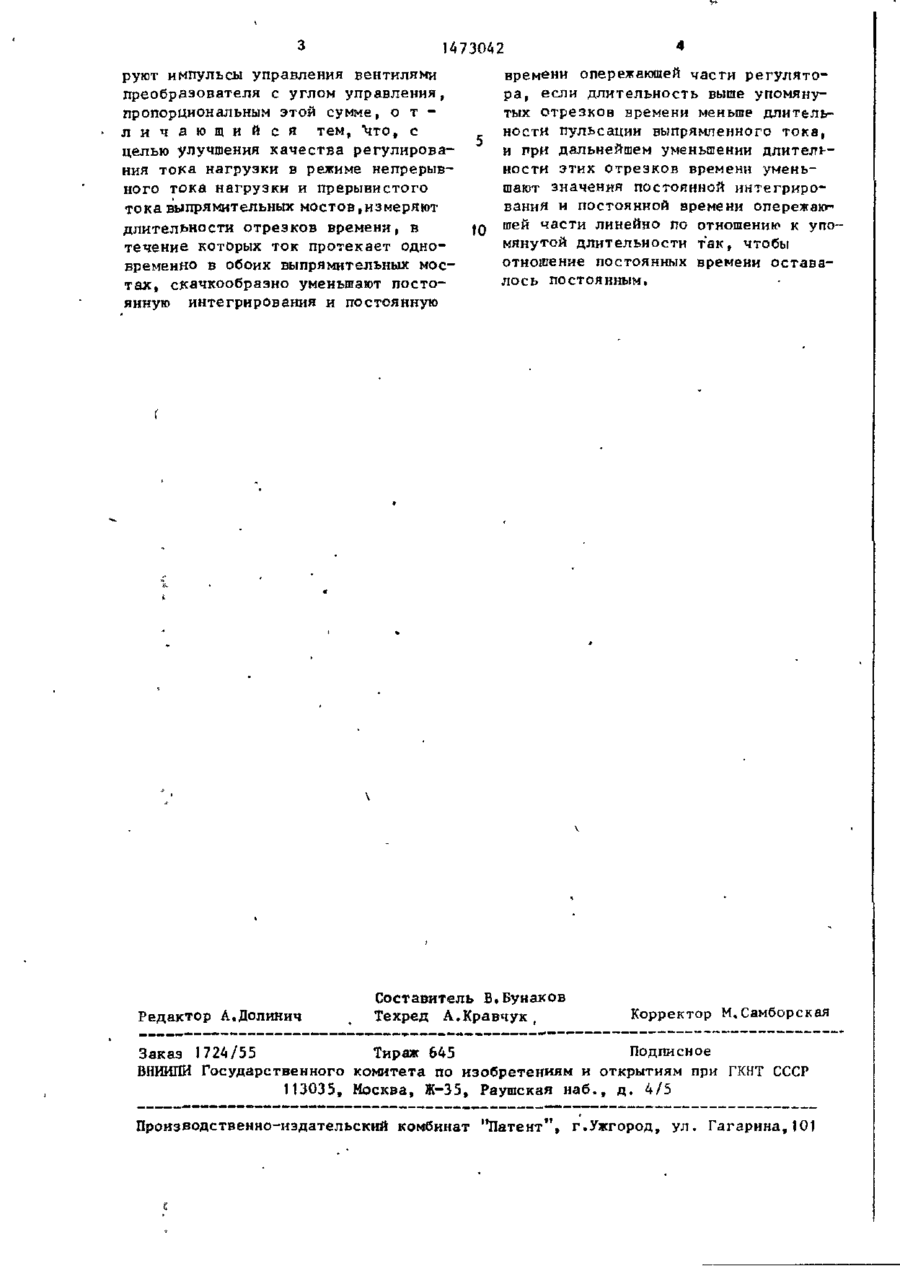

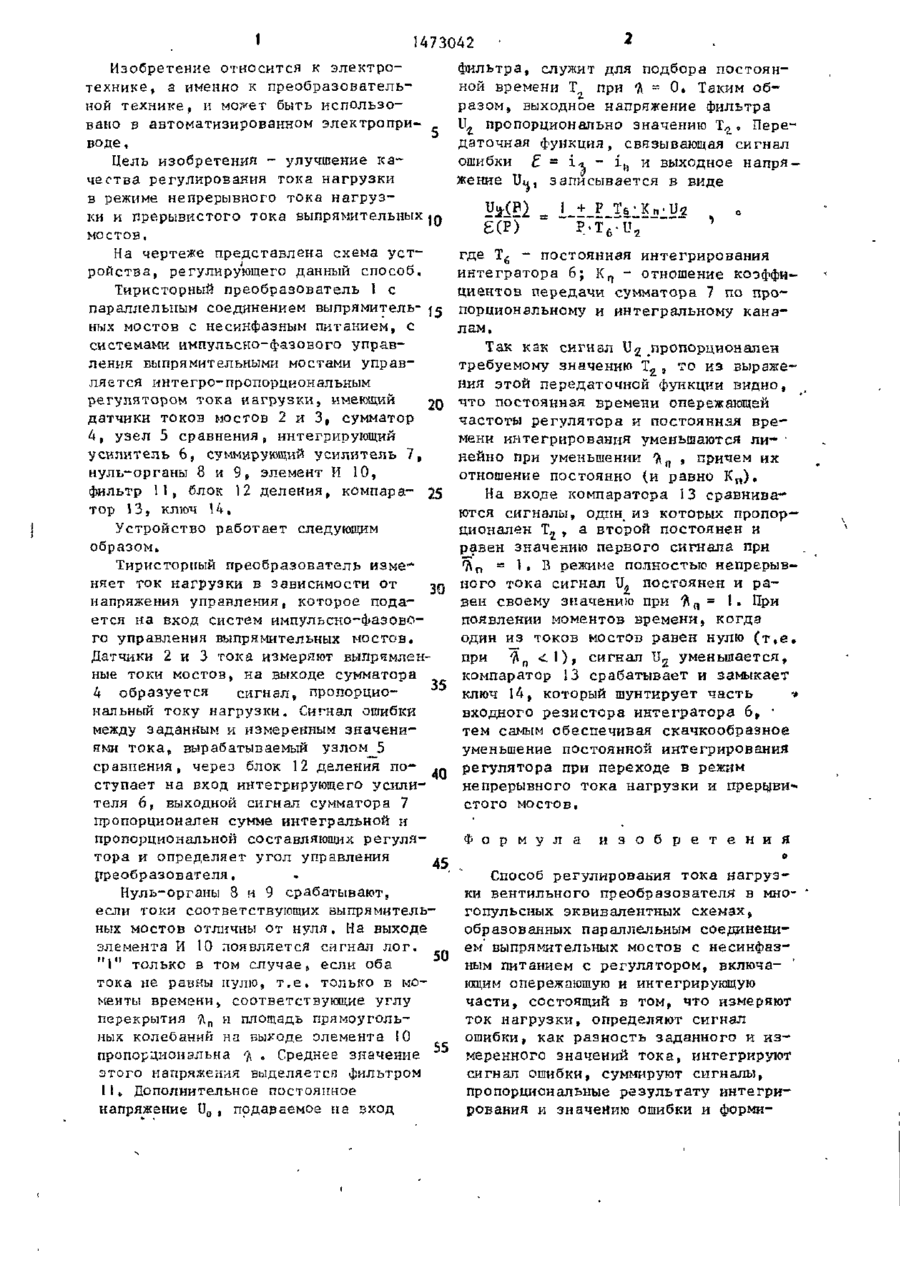

Текст

Изобретение относится к электротехнике, а именно к преобразовательной технике, и может быть использовано в автоматизированном электроприводе. Цель изобретения - улучшение качества регулирования тока нагрузки в миогопульсных эквивалентных схемах выпрямления s образованных параллель- 1 ным соединением выпрямительных мостов с несинфазным питанием в режиме прерывистого тока выпрямительных мостов и непрерывного тока в нагрузке . В системе регулирования, содержащей интегропропорциональный регулятор т о к а , при переходе из режима непрерывного тока выпрямительных мостов в режим прерывистого тока скачкообразно уменьшают постоянную времени опережающей части регулятора и при дальнейшем уменьшении длительности протекания тока в мостах уменьшают указанную постоянную времени про-' порционально уменьшению длительности протекания тока и одновременно уменьшают постоянную времени интегральной части таким образом, чтобы отношение указанных постоянных времени быпо бы постоянным. 1 и л . 00 2 ( • t 1473042 Изобретение относится к электротехнике, а именно к преобразовательной технике, и мо?*ет быть использовано в автоматизированном электроприводе. Цель изобретения - улучшение к а чества регулирования тока нагрузки в режиме непрерывного тока н а г р у з ки и прерывистого тока выпрямительных мостов, На чертеже представлена схема у с т ройства, регулирующего данный способ, Тиристорный преобразователь 1 с параллельным соединением выпрямительных мостов с несинфазным питанием, с системами импульсно-фазового управления выпрямительными мостами управляется интегро-пропорциональным регулятором тока нагрузки» имеющий 20 датчики токов мостов 2 и 3, сумматор 4, узел 5 сравнения, интегрирующий усилитель 6, суммирующий усилитель 7, нуль-органы 8 и 9, элемент И 10, фильтр 11 , блок 12 деления, компара- 25 тор 13, ключ \k. Устройство работает следующим образом» Тиристорный преобразователь изме* няет ток нагрузки в зависимости от і напряжения управления, которое подается на вход систем импульсно-фазового управления выпрямительных мостов. Датчики 2 и 3 тока измеряют выпрямленные токи мостов, на выходе сумматора 35 4 образуется сигнал, пропорциональный току нагрузки. Сигнал ошибки между заданным и измеренным значениями т о к а , вырабатываемый узлом__5 сравнения, через блок 12 деления по40 ступает на вход интегрирующего усилителя 6, выходной сигнал сумматора 7 пропорционален сумме интегральной и пропорциональной составляющих регулятора и определяет угол управления ,

Дивитися

Додаткова інформація

Назва патенту англійською

Current control method for a valve inverter load

Автори англійською

Perelmuter Viktor Moiseiovych

Назва патенту російською

Способ регулирования тока нагрузки вентильного преобразователя

Автори російською

Перельмутер Виктор Моисеевич
