Змішувач

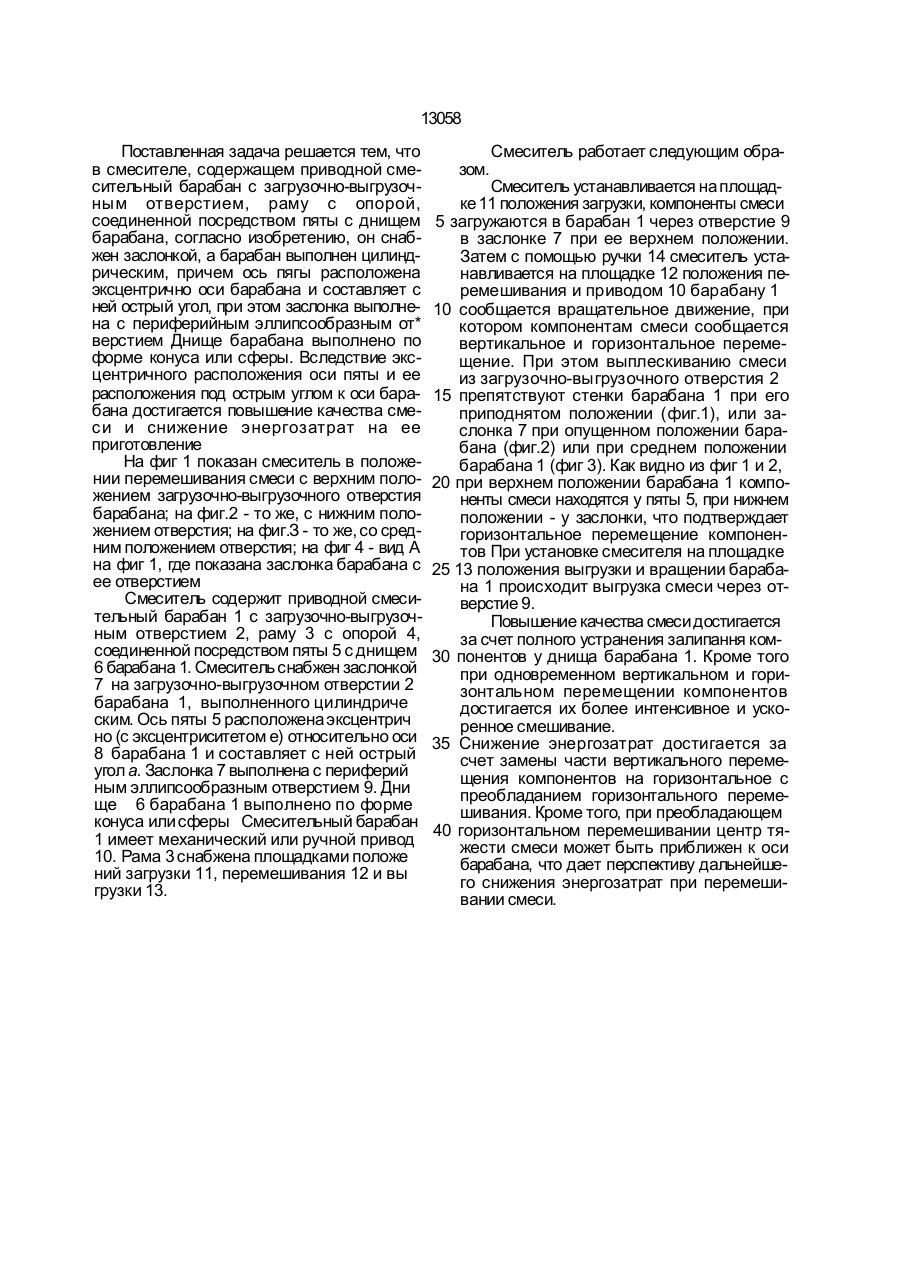

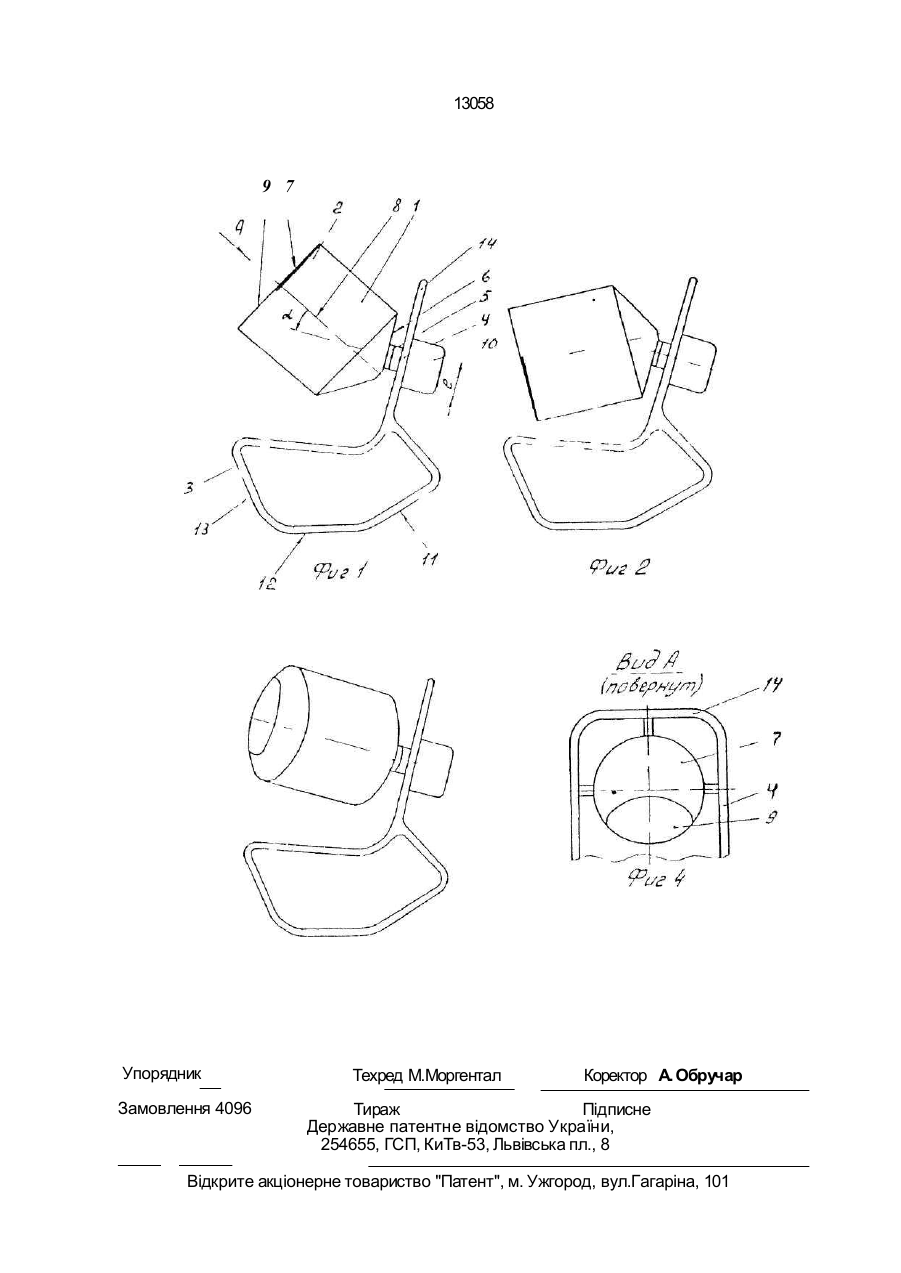

1. Смеситель, содержащий приводной смесительный барабан с загрузочно-выгру зочным отверстием, раму с опорой, соединенной посредством пяты с днищем барабана, о т л и ч а ю щ и й с я тем, что он снабжен заслонкой, а барабан выполнен цилиндрическим, причем ось пяты расположена эксцентрично оси барабана и составляет с ней острый угол, при этом заслонка выполнена с периферийным эллипсообразным отверстием. 2. Смеситель п о п . 1 . о т ли ч а ю щи й с я тем, что днище барабана выполнено по форме конуса или сферы. С> Изобретение относится к промышленности строительных материалов, а именно к смесителям гравитационного типа для приготовления бетона или раствора. Известен принимаемый в качестве прототипа смеситель, содержащий приводной смесительный барабан с загрузочно-выгрузочным отверстием, раму с опорой, соединенной посредством пяты с днищем барабана. Для смешивания смеси у известного смесителя внутри барабана имеются лопасти, а ось барабана в процессе смешивания постоянно наклонена под углом к горизонту и его загрузочно-выгрузочное отверстие выполняется меньшим по диаметру, чтобы при смешивании смесь не выплескивалась наружу. При механическом или ручном вращении барабана его лопасти поднимают смешиваемые компоненты вверх, после чего они под действием сил тяжести падают вниз, смешиваясь между собой. При этом изза постоянного наклона оси барабана к горизонту часть компонентов, находящихся у днища барабана, прилипают к нему и не перемешиваются. Кроме того для непрерывного объема компонентов смеси на высоту, равную диаметру барабана, расходуется значительная механическая или человеческая энергия. По этой причине у известных смесителей не достигается качественного перемешивания компонентов и расходуется значительная энергия для получения смеси. В основу изобретения поставлена задача изменения принципа работы смесителя гравитационного типа с заменой постоянного положения пяты на переменное и заменой вертикального перемещения компонентов на вертикальное и горизонтальное. Дпя достижения указанного технического результата ось пяты опоры располагается под острым углом к оси днища барабана и ось пяты располагается эксцентрично оси барабана. Чтобы устранить при этом выплескивание смеси из загрузочно-выгрузочного отверстия цилиндрический барабан снабжен заслонкой, выполненной с периферийным эллипсообразным отверстием. со о ел оо О 13058 Поставленная задача решается тем, что в смесителе, содержащем приводной смесительный барабан с загрузочно-выгрузочным отверстием, раму с опорой, соединенной посредством пяты с днищем барабана, согласно изобретению, он снабжен заслонкой, а барабан выполнен цилиндрическим, причем ось пягы расположена эксцентрично оси барабана и составляет с ней острый угол, при этом заслонка выполнена с периферийным эллипсообразным от* верстием Днище барабана выполнено по форме конуса или сферы. Вследствие эксцентричного расположения оси пяты и ее расположения под острым углом к оси барабана достигается повышение качества смеси и снижение энергозатрат на ее приготовление На фиг 1 показан смеситель в положении перемешивания смеси с верхним положением загрузочно-выгрузочного отверстия барабана; на фиг.2 - то же, с нижним положением отверстия; на фиг.З - то же, со средним положением отверстия; на фиг 4 - вид А на фиг 1, где показана заслонка барабана с ее отверстием Смеситель содержит приводной смесительный барабан 1 с загрузочно-выгрузочным отверстием 2, раму 3 с опорой 4, соединенной посредством пяты 5 с днищем 6 барабана 1. Смеситель снабжен заслонкой 7 на загрузочно-выгрузочном отверстии 2 барабана 1, выполненного цилиндриче ским. Ось пяты 5 расположена эксцентрич но (с эксцентриситетом е) относительно оси 8 барабана 1 и составляет с ней острый угол а. Заслонка 7 выполнена с периферий ным эллипсообразным отверстием 9. Дни ще 6 барабана 1 выполнено по форме конуса или сферы Смесительный барабан 1 имеет механический или ручной привод 10. Рама 3 снабжена площадками положе ний загрузки 11, перемешивания 12 и вы грузки 13. зом. Смеситель работает следующим обра Смеситель устанавливается на площадке 11 положения загрузки, компоненты смеси 5 загружаются в барабан 1 через отверстие 9 в заслонке 7 при ее верхнем положении. Затем с помощью ручки 14 смеситель устанавливается на площадке 12 положения перемешивания и приводом 10 барабану 1 10 сообщается вращательное движение, при котором компонентам смеси сообщается вертикальное и горизонтальное перемещение. При этом выплескиванию смеси из загрузочно-выгрузочного отверстия 2 15 препятствуют стенки барабана 1 при его приподнятом положении (фиг.1), или заслонка 7 при опущенном положении барабана (фиг.2) или при среднем положении барабана 1 (фиг 3). Как видно из фиг 1 и 2, 20 при верхнем положении барабана 1 компоненты смеси находятся у пяты 5, при нижнем положении - у заслонки, что подтверждает горизонтальное перемещение компонентов При установке смесителя на площадке 25 13 положения выгрузки и вращении барабана 1 происходит выгрузка смеси через отверстие 9. Повышение качества смеси достигается за счет полного устранения залипання ком30 понентов у днища барабана 1. Кроме того при одновременном вертикальном и горизонтальном перемещении компонентов достигается их более интенсивное и ускоренное смешивание. 35 Снижение энергозатрат достигается за счет замены части вертикального перемещения компонентов на горизонтальное с преобладанием горизонтального перемешивания. Кроме того, при преобладающем 40 горизонтальном перемешивании центр тяжести смеси может быть приближен к оси барабана, что дает перспективу дальнейшего снижения энергозатрат при перемешивании смеси. 13058 9 7 Упорядник Замовлення 4096 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
