Інструмент для приєднання жил кабеля

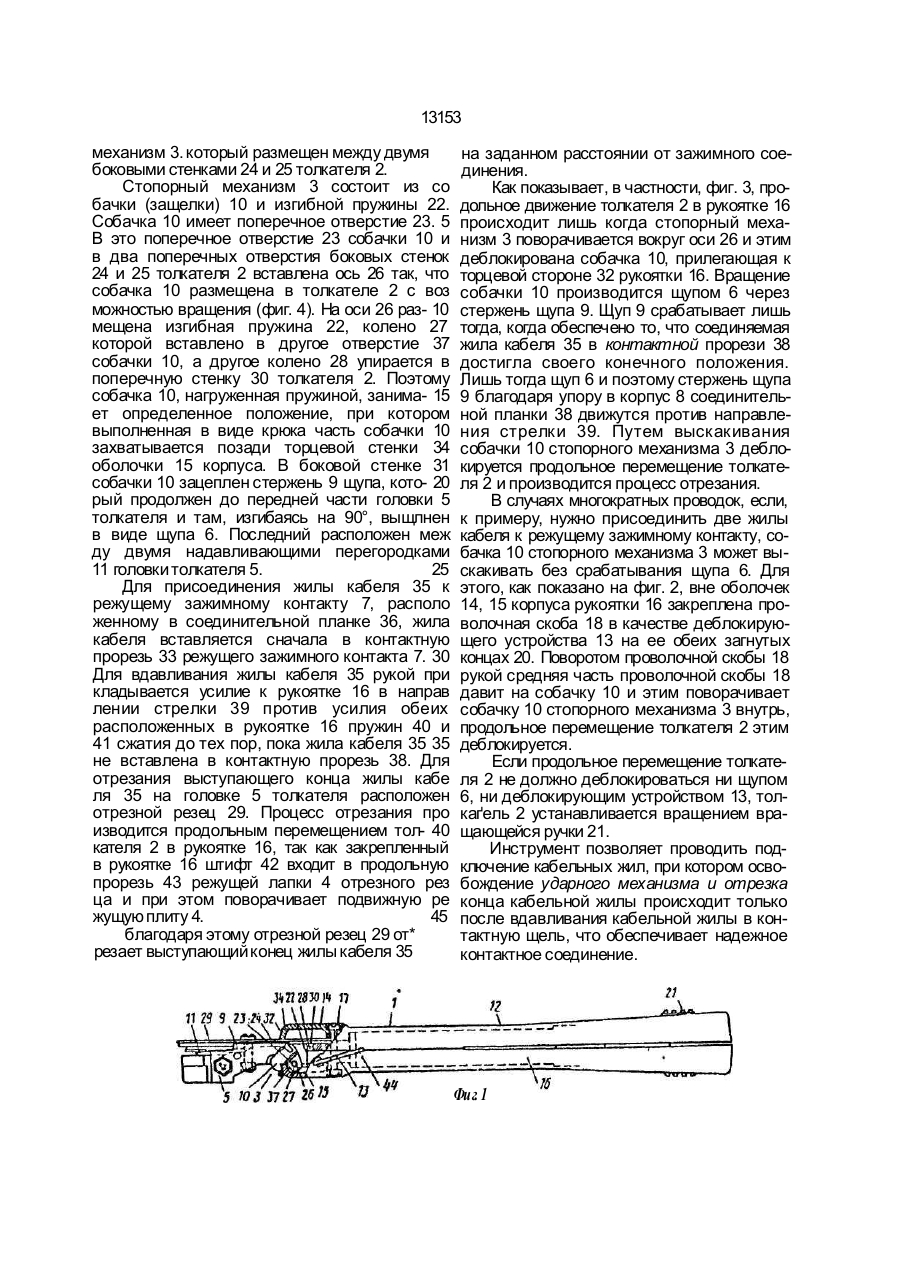

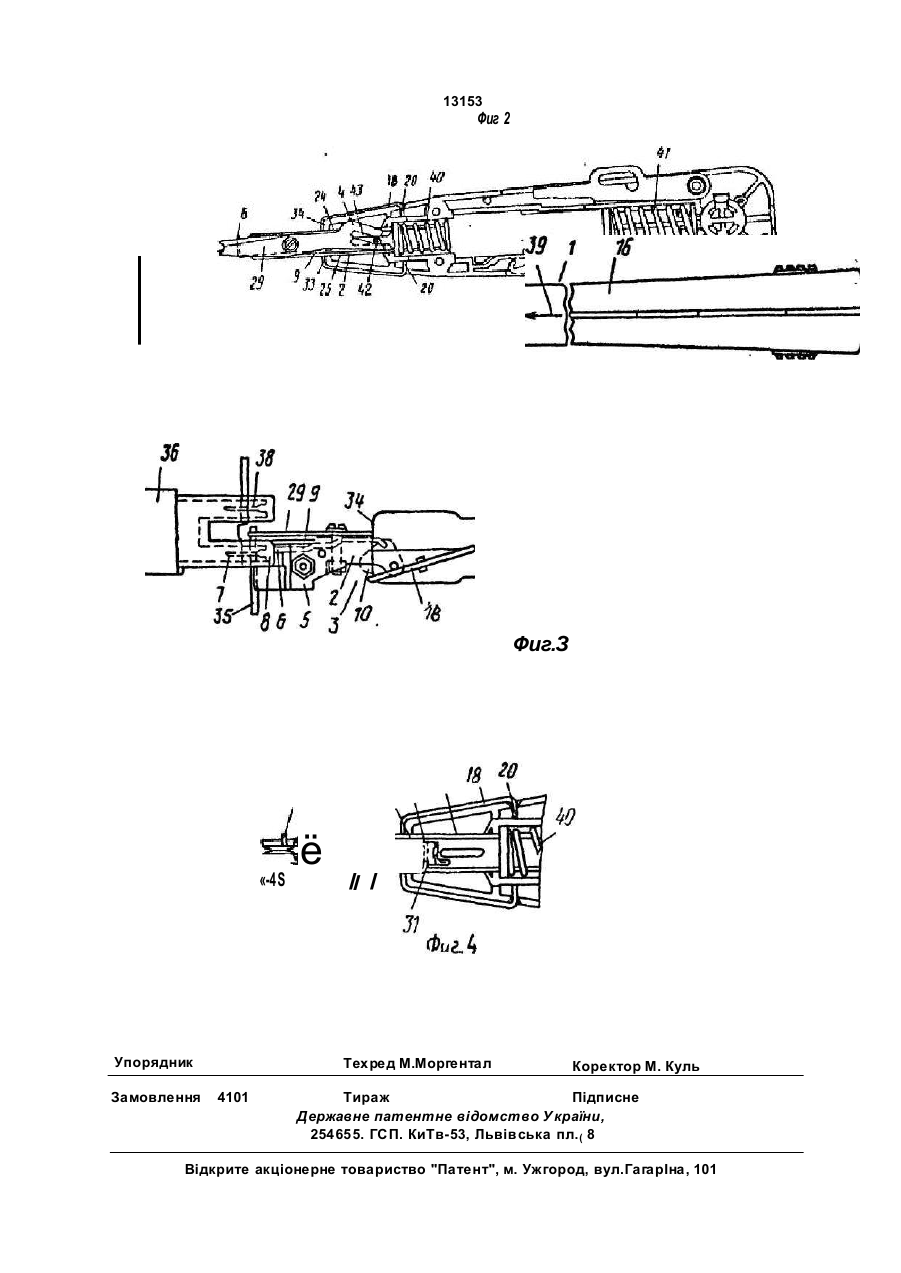

1. Инструмент для присоединения жил кабеля, в частности кабеля связи к режущим зажимным контактам, содержащий корпус, толкатель с головкой, перемещаемый вдоль корпуса, отрезной резец, расположенный на головке толкателя и стопорный механизм, ограничивающий продольное перемещение толкателя с резцом относительно корпуса, о т л и ч а ю щ и й с я тем, что на головке толкателя установлен щуп, а стопорный механизм расположен на толкателе и соединен с щупом для блокировки толкателя при взаимодействии щупа с режущими контактами зажима или колодкой. 2. Инструмент по п. І.отличаю щийс я тем, что стопорный механизм снабжен, подпружиненной собачкой, а щуп содержит стержень, соединенный с собачкой стопор ного механизма. 3. Инструмент по п. 1,отличающийс я тем, что головка толкателя содержит две надавливающих перегородки, а щуп распо ложен между ними. 4. Инструмент по п. 1,отличающийс я тем, что он снабжен деблокирующим устройством, установленным на корпусе для деблокирования подпружиненной собачкой стопорного механизма. С > СП со Изобретение относится к электротехнике, в частности к инструментам для присоединения жил кабеля связи к режущим зажимным контактам. Целью изобретения является повышением надежности контактного присоединения. На фиг. 1 показан инструмент, вид сбоку, частично с разрезом; на фиг. 2 - то же, вид спереди, частично с разрезом; на фиг. 3 - надетый на соединительную планку инструмент, вид сбоку; на фиг. 4 - головка толкателя инструмента без режущего механизма, вид спереди. Инструмент 1 состоит из корпуса 12, образованного двумя половинками в виде оболочек 14 и 15 из пластмассы, образующими рукоятку 16. Обе половины оболочек 14 и 15 корпуса соединены одна с другой винтом 17. В рукоятке 16, в торце 32 которой выполнено отверстие 33, расположены толкатель 2 и ползун 19 с возможностью продольного перемещения. Кроме того, предусмотрены вращающаяся рукоятка 21 в качестве фиксатора в рукоятке 16 и на переднем конце толкателя 2 на головке 5 толкателя - отрезной резец 29. Толкатель 2 инструмента 1 имеет стопорный О 13153 механизм 3. который размещен между двумя боковыми стенками 24 и 25 толкателя 2. Стопорный механизм 3 состоит из со бачки (защелки) 10 и изгибной пружины 22. Собачка 10 имеет поперечное отверстие 23. 5 В это поперечное отверстие 23 собачки 10 и в два поперечных отверстия боковых стенок 24 и 25 толкателя 2 вставлена ось 26 так, что собачка 10 размещена в толкателе 2 с воз можностью вращения (фиг. 4). На оси 26 раз- 10 мещена изгибная пружина 22, колено 27 которой вставлено в другое отверстие 37 собачки 10, а другое колено 28 упирается в поперечную стенку 30 толкателя 2. Поэтому собачка 10, нагруженная пружиной, занима- 15 ет определенное положение, при котором выполненная в виде крюка часть собачки 10 захватывается позади торцевой стенки 34 оболочки 15 корпуса. В боковой стенке 31 собачки 10 зацеплен стержень 9 щупа, кото- 20 рый продолжен до передней части головки 5 толкателя и там, изгибаясь на 90°, выщлнен в виде щупа 6. Последний расположен меж ду двумя надавливающими перегородками 11 головки толкателя 5. 25 Для присоединения жилы кабеля 35 к режущему зажимному контакту 7, располо женному в соединительной планке 36, жила кабеля вставляется сначала в контактную прорезь 33 режущего зажимного контакта 7. 30 Для вдавливания жилы кабеля 35 рукой при кладывается усилие к рукоятке 16 в направ лении стрелки 39 против усилия обеих расположенных в рукоятке 16 пружин 40 и 41 сжатия до тех пор, пока жила кабеля 35 35 не вставлена в контактную прорезь 38. Для отрезания выступающего конца жилы кабе ля 35 на головке 5 толкателя расположен отрезной резец 29. Процесс отрезания про изводится продольным перемещением тол- 40 кателя 2 в рукоятке 16, так как закрепленный в рукоятке 16 штифт 42 входит в продольную прорезь 43 режущей лапки 4 отрезного рез ца и при этом поворачивает подвижную ре жущую плиту 4. 45 благодаря этому отрезной резец 29 от* резает выступающий конец жилы кабеля 35 на заданном расстоянии от зажимного соединения. Как показывает, в частности, фиг. 3, продольное движение толкателя 2 в рукоятке 16 происходит лишь когда стопорный механизм 3 поворачивается вокруг оси 26 и этим деблокирована собачка 10, прилегающая к торцевой стороне 32 рукоятки 16. Вращение собачки 10 производится щупом 6 через стержень щупа 9. Щуп 9 срабатывает лишь тогда, когда обеспечено то, что соединяемая жила кабеля 35 в контактной прорези 38 достигла своего конечного положения. Лишь тогда щуп 6 и поэтому стержень щупа 9 благодаря упору в корпус 8 соединительной планки 38 движутся против направления стрелки 39. Путем выскакивания собачки 10 стопорного механизма 3 деблокируется продольное перемещение толкателя 2 и производится процесс отрезания. В случаях многократных проводок, если, к примеру, нужно присоединить две жилы кабеля к режущему зажимному контакту, собачка 10 стопорного механизма 3 может выскакивать без срабатывания щупа 6. Для этого, как показано на фиг. 2, вне оболочек 14, 15 корпуса рукоятки 16 закреплена проволочная скоба 18 в качестве деблокирующего устройства 13 на ее обеих загнутых концах 20. Поворотом проволочной скобы 18 рукой средняя часть проволочной скобы 18 давит на собачку 10 и этим поворачивает собачку 10 стопорного механизма 3 внутрь, продольное перемещение толкателя 2 этим деблокируется. Если продольное перемещение толкателя 2 не должно деблокироваться ни щупом 6, ни деблокирующим устройством 13, толкаґель 2 устанавливается вращением вращающейся ручки 21. Инструмент позволяет проводить подключение кабельных жил, при котором освобождение ударного механизма и отрезка конца кабельной жилы происходит только после вдавливания кабельной жилы в контактную щель, что обеспечивает надежное контактное соединение. Фиг. 1 13153 Фиг 2 21 Фиг.З «-4S Упорядник Замовлення ё Э // / Техред М.Моргентал 4101 Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655. ГСП. КиТв-53, Львівська пл.( 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
