Пристрій для рефлексотерапії

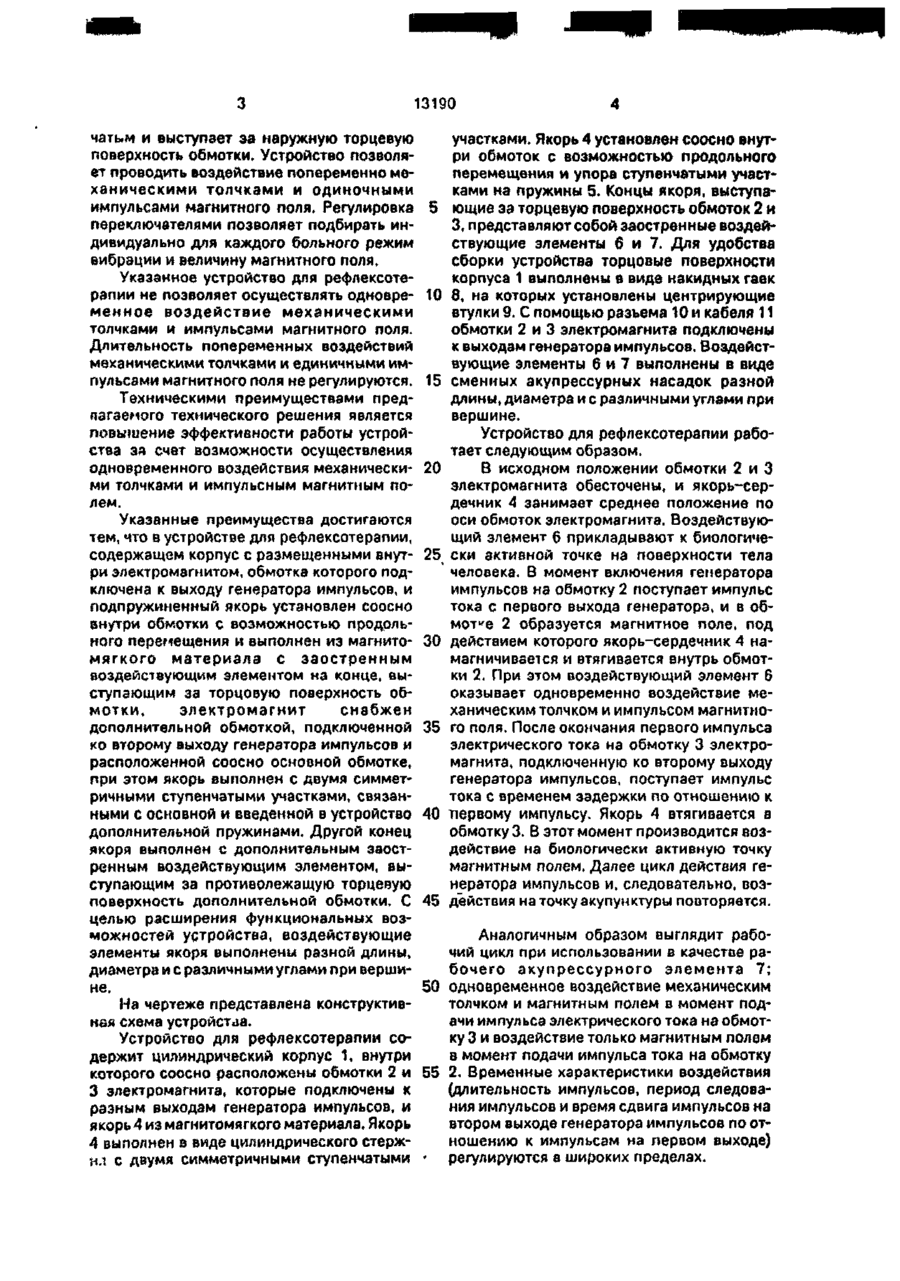

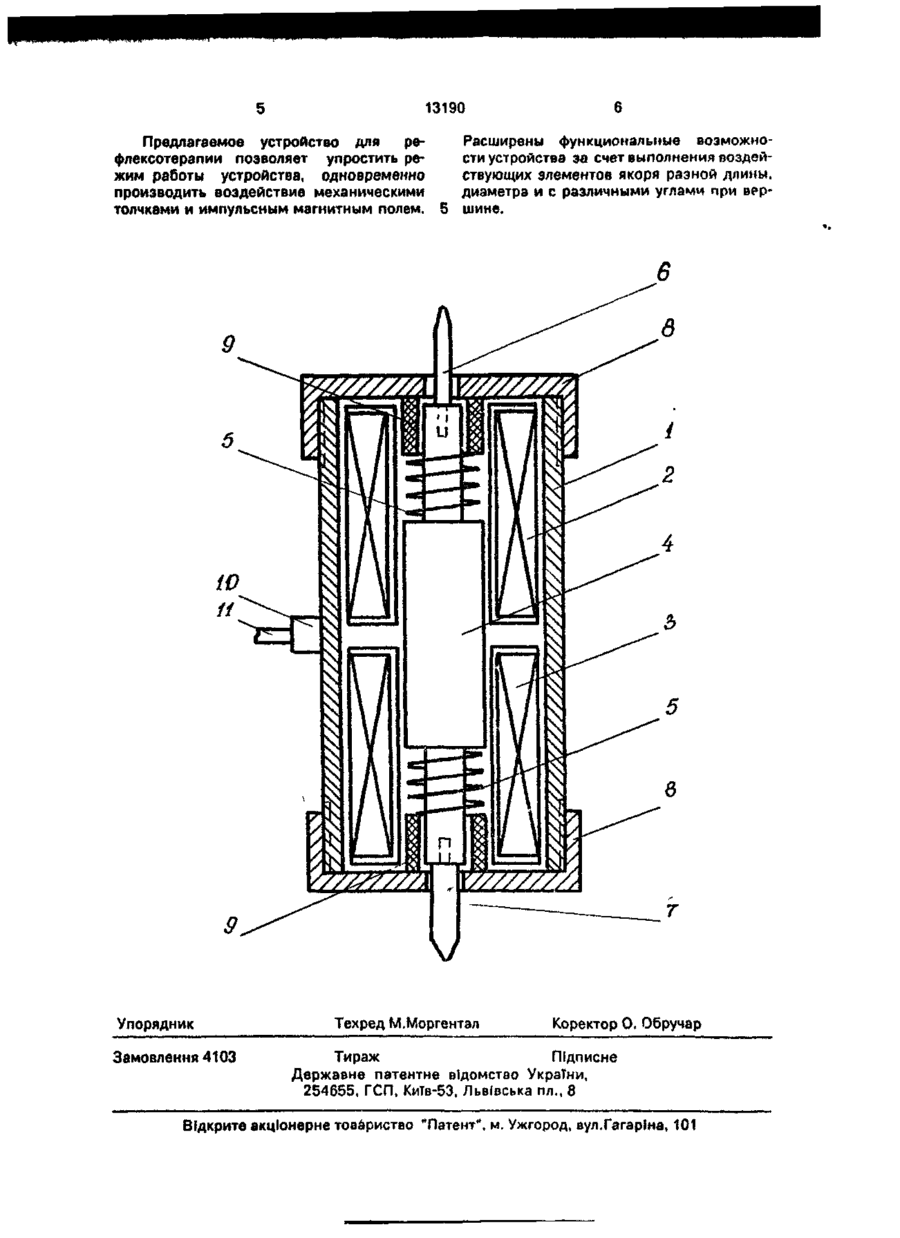

1. Устройство для рефлексотерапии, содержащее корпус с размещенным внутри электромагнитом, обмотка которого под ключена к выходу генератора импульсов, а подпружиненный якорь выполнен из магнитомягкого материала, установлен соосно внутри обмотки с возможностью продольного перемещения и имеет на конце заостренный воздействующий элемент, выступающий за торцевую поверхность обмотки, о т л и ч а ю щ е е с я тем, что электромагнит снабжен дополнительной обмоткой, подключенной ко второму выходу генератора импульсов, расположенной соосно основной обмотке, при этом якорь выполнен с двумя симметричными ступенчатыми участками, связанными с основной и введенной в устройство дополнительной пружинами. 2. Устройство по п.1. о т л и ч а ю щ е е с я тем, что другой конец якоря выполнен с дополнительным заостренным воздействующим элементом, выступающим за противоположную торцевую поверхность дополнительной обмотки. 3. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что воздействующие элементы якоря выполнены разной длины, диаметра и с различными углами при вершине. с > со о ы чи» Изобретение относится к медицинской технике и может быть использовано в физиотерапии и рефлексотерапии. Известны устройства для воздействия на рефлексогенные точки тела человека [1, 2, 3], содержащие корпус и стержень, колебательное движение которому сообщается с помощью генератора импульсов, батарейки или другого источника электрического тока. Конструкционное решение указанных уст ройств позволяет производить на рефлекторные точки только механическое воздействие. Известно устройство для рефлексотерапии [4], содержащее корпус, внутри которого размещен электромагнит, обмотка которого подключена к генератору импульсов, и якорь, выполненный в виде лодпружиненного цилиндрического стержня. Заостренный конец якоря выполнен ступен о 13190 и выступает за наружную торцевую поверхность обмотки. Устройство позволяет проводить воздействие попеременно механическими толчками и одиночными импульсами магнитного поля. Регулировка 5 переключателями позволяет подбирать индивидуально для каждого больного режим вибрации и величину магнитного поля. Указанное устройство для рефлексотерапии не позволяет осуществлять одновре- 10 менное воздействие механическими толчками и импульсами магнитного поля. Длительность попеременных воздействий механическими толчками и единичными импульсами магнитного поля не регулируются. 15 Техническими преимуществами предлагаемого технического решения является повышение эффективности работы устройства за счет возможности осуществления одновременного воздействия механически- 20 ми толчками и импульсным магнитным полем. Указанные преимущества достигаются тем, что в устройстве для рефлексотерапии, содержащем корпус с размещенными внут- 25 ри электромагнитом, обмотка которого подключена к выходу генератора импульсов, и подпружиненный якорь установлен соосно внутри обмотки с возможностью продольного перемещения и выполнен из магнито- 30 мягкого материала с заостренным воздействующим элементом на конце, выступающим за торцовую поверхность обмотки, электромагнит снабжен дополнительной обмоткой, подключенной 35 ко второму выходу генератора импульсов и расположенной соосно основной обмотке, при этом якорь выполнен с двумя симметричными ступенчатыми участками, связанными с основной и введенной в устройство 40 дополнительной пружинами. Другой конец якоря выполнен с дополнительным заостренным воздействующим элементом, выступающим за противолежащую торцевую поверхность дополнительной обмотки. С 45 целью расширения функциональных возможностей устройства, воздействующие элементы якоря выполнены разной длины, диаметра и с различными углами при вершине. 50 На чертеже представлена конструктивная схема устройстаа. Устройство для рефлексотерапии содержит цилиндрический корпус 1, внутри которого соосно расположены обмотки 2 и 55 3 электромагнита, которые подключены к разным выходам генератора импульсов, и якорь 4 из магнитомягкого материала. Якорь 4 выполнен в виде цилиндрического стержнл с двумя симметричными ступенчатыми 4 участками. Якорь 4 установлен соосно внутри обмоток с возможностью продольного перемещения и упора ступенчатыми участками на пружины 5. Концы якоря, выступзющие за торцевую поверхность обмоток 2 и 3, представляют собой заостренные воздействующие элементы б и 7. Для удобства сборки устройства торцовые поверхности корпуса 1 выполнены в виде накидных гаек 8, на которых установлены центрирующие втулки 9. С помощью разъема 10 и кабеля 11 обмотки 2 и 3 электромагнита подключены к выходам генератора импульсов. Воздействующие элементы 6 и 7 выполнены в виде сменных акупрессурных насадок разной длины, диаметра и с различными углами при вершине. Устройство для рефлексотерапии работает следующим образом. В исходном положении обмотки 2 и 3 электромагнита обесточены, и якорь-сердечник 4 занимает среднее положение по оси обмоток электромагнита. Воздействующий элемент б прикладывают к биологически активной точке на поверхности тела человека. В момент включения генератора импульсов на обмотку 2 поступает импульс тока с первого выхода генератора, и в обмотке 2 образуется магнитное поле, под действием которого якорь-сердечник 4 намагничивается и втягивается внутрь обмотки 2. При этом воздействующий элемент 6 оказывает одновременно воздействие механическим толчком и импульсом магнитного поля. После окончания первого импульса электрического тока на обмотку 3 электромагнита, подключенную ко второму выходу генератора импульсов, поступает импульс тока с временем задержки по отношению к первому импульсу. Якорь 4 втягивается в обмотку 3. В этот момент производится воздействие на биологически активную точку магнитным полем. Далее цикл действия генератора импульсов и, следовательно, воздействия на точку акупунктуры повторяется. Аналогичным образом выглядит рабочий цикл при использовании в качестве рабочего акупрессурного элемента 7; одновременное воздействие механическим толчком и магнитным полем в момент подачи импульса электрического тока на обмотку 3 и воздействие только магнитным полем в момент подачи импульса тока на обмотку 2. Временные характеристики воздействия (длительность импульсов, период следования импульсов и время сдвига импульсов на втором выходе генератора импульсов по отношению к импульсам на первом выходе) регулируются в широких пределах. 13190 Предлагаемое устройство для рефлексотерапии позволяет упростить режим работы устройства, одновременно производить воздействие механическими толчками и импульсным магнитным полем. 5 Упорядник Замовлення 4103 Расширены функциональные возможности устройства за счет выполнения воздействующих элементов якоря разной длины, диаметра и с различными углами при вершине. Техред М.Моргентал Коректор О. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
