Електропилосос

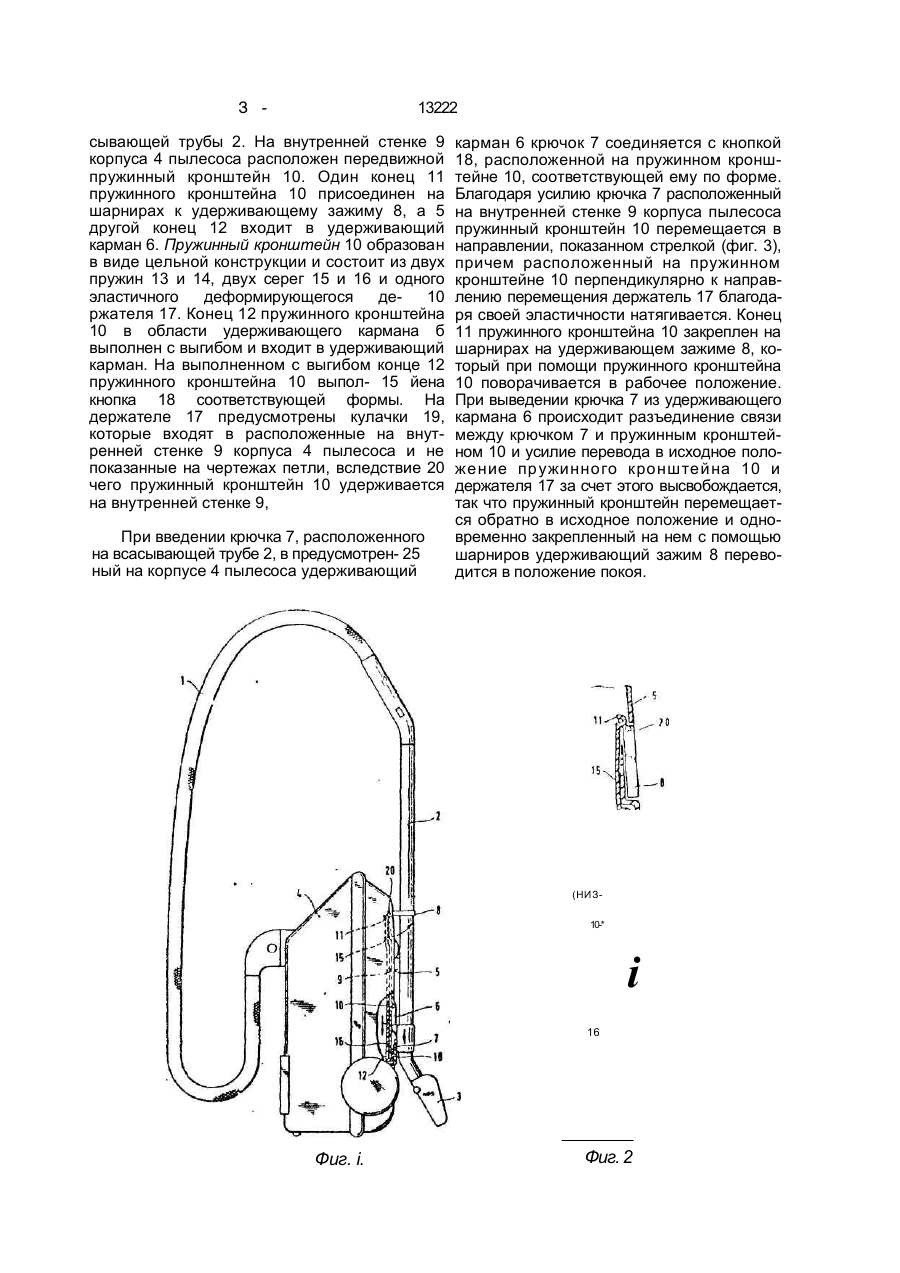

1. Электропылесос, содержащий кор пус, узел всасывания, состоящий из шланга, трубы и сопла с закрепленным на одном из двух последних крючком и расположенное на корпусе пылесоса приспособление для крепления узла всасывания, состоящее из выполненного с возможностью поворота удерживающего зажима для трубы и карма на для установки крючка, о т л и ч а ю щи йс я тем, он снабжен установленным на внут ренней стенке корпуса с возможностью продольн ого пер емещения п руж инным кронштейном, один конец которого закреп лен посредством шарнира на удерживаю Изобретение относится к пылеуборочной технике. Цель изобретения - повышение удобства эксплуатации. На фиг. 1 показан пылесос с прикрепленным к нему узлом всасывающего трубчатого сопла; на фиг. 2 - удерживающее устройство с введенным внутрь удерживающим зажимом; на фиг. 3 - удерживающее устройство с выведенным наружу удерживающим зажимом; на фиг. 4 - пружинный кронштейн. щем зажиме, а другой соединен с крючком, при этом пружинный кронштейн снабжен эластичным держателем, установленным в плоскости, перпендикулярной направлению перемещения кронштейна, при этом пара пружинный кронштейн - крючок выполнена таким образом, что усилие возврата кронш т ейна мень ш е, чем ус ил ие воздействия крючка на кронштейн. 2. Электропылесос по п. 1 , о т л и ч а ю щ и й с я тем, что пружинный кронштейн состоит из двух серег и, по меньшей мере, одной пружины, выполненных за одно це лое. 3. Электропылесос по пп. 1, 2, о т л и ч аю щ и й с я тем, что пружинный кронштейн и держатель выполнены за одно целое. 4. Электропылесос по пп. 1, 2, 3, о т л ич а ю щ и й с я тем, что конец пружинного кронштейна, взаимодействующий с крюч ком, установленным в кармане, выполнен изогнутым и имеет кнопку для взаимодейст вия с крючком. На фиг. 1 изображен пылесос в состоянии покоя, причем узел всасывающего трубчатого сопла, состоящий из всасывающего шланга 1, всасывающей трубы 2 и всасывающего сопла 3, удерживается в расположенном на корпусе 4 пылесоса удерживающем устройстве. Удерживающее устройство состоит из расположенного на днище 5 корпуса и соответствующего ему по форме удерживающего кармана 6 для расположенного на всасывающей трубке 2 крючка 7 и предусмотрено на днище 5 корпусе поворотного удерживающего зажима 8 для вса с > со ю ю ю О З 13222 сывающей трубы 2. На внутренней стенке 9 корпуса 4 пылесоса расположен передвижной пружинный кронштейн 10. Один конец 11 пружинного кронштейна 10 присоединен на шарнирах к удерживающему зажиму 8, а 5 другой конец 12 входит в удерживающий карман 6. Пружинный кронштейн 10 образован в виде цельной конструкции и состоит из двух пружин 13 и 14, двух серег 15 и 16 и одного эластичного деформирующегося де- 10 ржателя 17. Конец 12 пружинного кронштейна 10 в области удерживающего кармана б выполнен с выгибом и входит в удерживающий карман. На выполненном с выгибом конце 12 пружинного кронштейна 10 выпол- 15 йена кнопка 18 соответствующей формы. На держателе 17 предусмотрены кулачки 19, которые входят в расположенные на внутренней стенке 9 корпуса 4 пылесоса и не показанные на чертежах петли, вследствие 20 чего пружинный кронштейн 10 удерживается на внутренней стенке 9, При введении крючка 7, расположенного на всасывающей трубе 2, в предусмотрен- 25 ный на корпусе 4 пылесоса удерживающий карман 6 крючок 7 соединяется с кнопкой 18, расположенной на пружинном кронштейне 10, соответствующей ему по форме. Благодаря усилию крючка 7 расположенный на внутренней стенке 9 корпуса пылесоса пружинный кронштейн 10 перемещается в направлении, показанном стрелкой (фиг. 3), причем расположенный на пружинном кронштейне 10 перпендикулярно к направлению перемещения держатель 17 благодаря своей эластичности натягивается. Конец 11 пружинного кронштейна 10 закреплен на шарнирах на удерживающем зажиме 8, который при помощи пружинного кронштейна 10 поворачивается в рабочее положение. При выведении крючка 7 из удерживающего кармана 6 происходит разъединение связи между крючком 7 и пружинным кронштейном 10 и усилие перевода в исходное положение пружинного кронштейна 10 и держателя 17 за счет этого высвобождается, так что пружинный кронштейн перемещается обратно в исходное положение и одновременно закрепленный на нем с помощью шарниров удерживающий зажим 8 переводится в положение покоя. (НИЗ10-* і 16 Фиг. і. Фиг. 2 13222 Фиг. 3 ЯРи&.А Упорядник Замовлення 4105 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна. 101 І
