Фреза

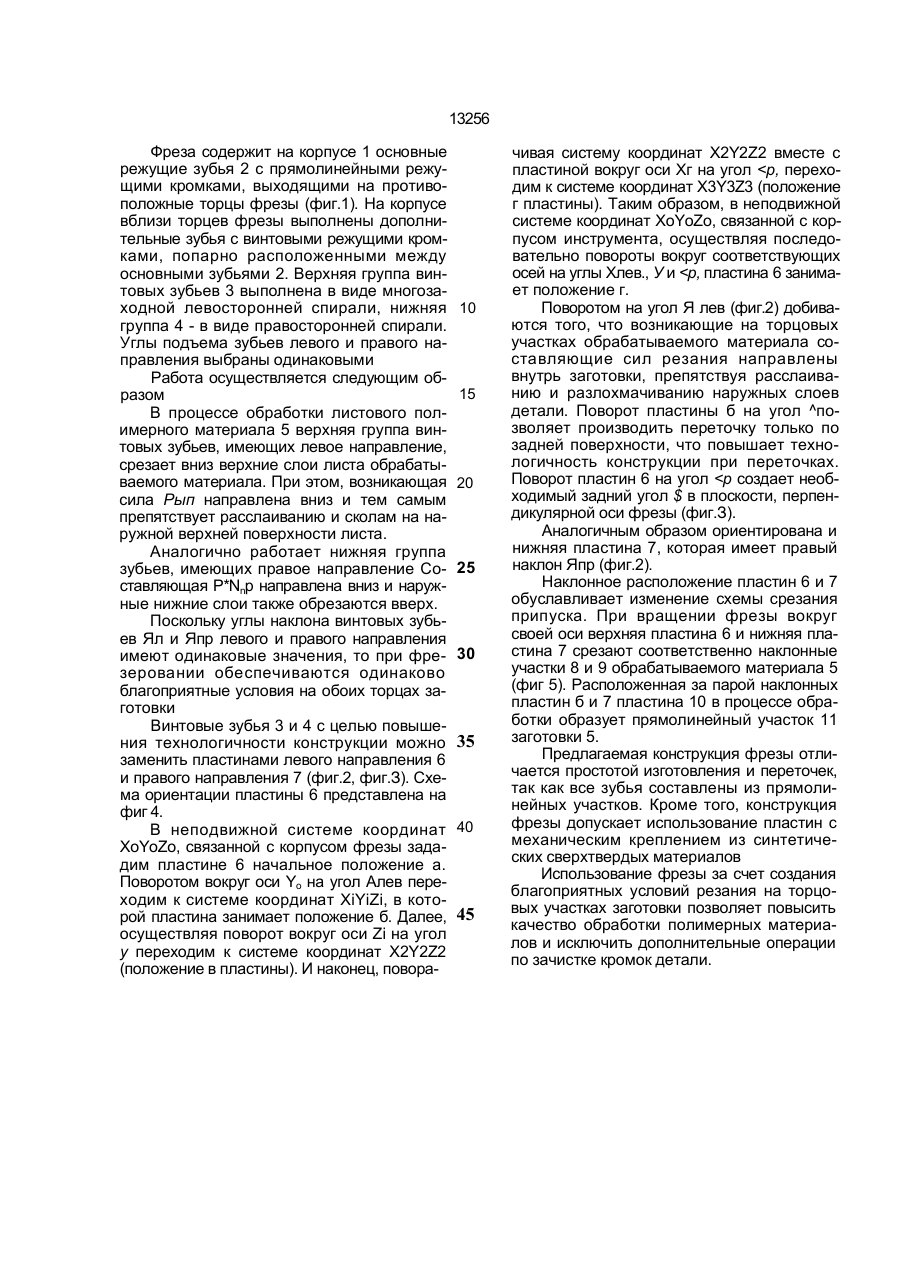

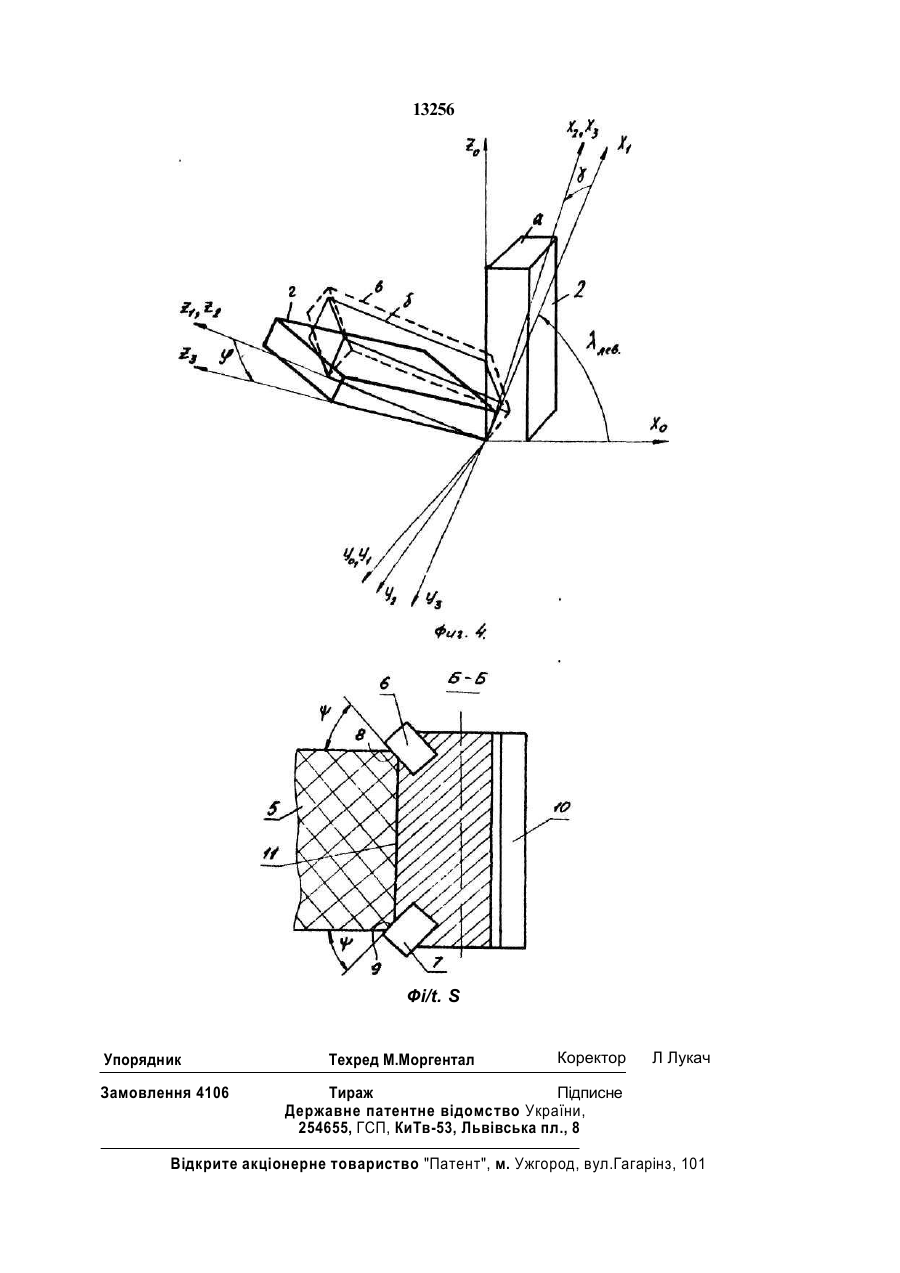

1. Фреза, содержащая корпус с режущи ми зубьями с прямолинейными режущими кромками, выходящими на противолежа щие торцы фрезы, о т л и ч а ю щ а я с я тем, что на корпусе выполнены дополнительные зубья, попарно расположенные между основными зубьями вблизи торцов фрезы, при этом режущие кромки дополнительных зубьев выполнены винтовыми, а направление режущих кромок дополнительных зубьев, прилегающих к одному из торцов фрезы, выполнено противоположным по отношению к направлению режущих кромок дополнительных зубьев, прилегающих к другому торцу. 2. Фреза по п.1, о т л и ч а ю щ а я с я тем, что дополнительные зубья выполнены в виде пластин, соединенных с корпусом. Изобретение относится к области машиностроения, в частности к инструментальному производству, и может быть использовано при фрезеровании листовых пластмасс. В качестве прототипа принято техническое решение, согласно которому фреза для обработки полимерных материалов содержит корпус с зубьями, режущие кромки которых выполнены прямолинейными, выходящими на противолежащие торцы фрезы. Недостатком фрез такой конструкции является то, что при обработке листовых пластмасс возникают расслоения и разлохмачивание наружных слоев обработанной детали. В заявляемом устройстве достигается повышение качества обработки листовых слоистых пластмасс. • Это достигается тем, что 1) фреза, содержащая корпус с режущими зубьями с прямолинейными режущими кромками, вы ходящими на противоположные торцы фрезы, согласно изобретению, на корпусе выполнены дополнительные зубья попарно расположенные между основными зубьями вблизи торцев фрезы, при этом режущие кромки дополнительных зубьев выполнены винтовыми, а направление режущих кромок дополнительных зубьев, прилегающих к одному из торцев фрезы, выполнено противоположным по отношению к направлению режущих кромок дополнительных зубьев, прилегающих к другому торцу; 2) на фрезе, согласно изобретению, дополнительные зубья выполнены в виде пластин, соединенных с корпусом. На фиг.1 изображена описываемая фреза; на фиг.2 - фреза с режущими элементами в виде пластин; на фиг.З - сечение А-А по фиг.2; на фиг.4 - схема ориентации наклонных пластин; на фиг.5 - разрез Б-Б по фиг.З. О 13256 Фреза содержит на корпусе 1 основные режущие зубья 2 с прямолинейными режущими кромками, выходящими на противоположные торцы фрезы (фиг.1). На корпусе вблизи торцев фрезы выполнены дополнительные зубья с винтовыми режущими кромками, попарно расположенными между основными зубьями 2. Верхняя группа винтовых зубьев 3 выполнена в виде многозаходной левосторонней спирали, нижняя группа 4 - в виде правосторонней спирали. Углы подъема зубьев левого и правого направления выбраны одинаковыми Работа осуществляется следующим образом В процессе обработки листового полимерного материала 5 верхняя группа винтовых зубьев, имеющих левое направление, срезает вниз верхние слои листа обрабатываемого материала. При этом, возникающая сила Рып направлена вниз и тем самым препятствует расслаиванию и сколам на наружной верхней поверхности листа. Аналогично работает нижняя группа зубьев, имеющих правое направление Составляющая P*Nnp направлена вниз и наружные нижние слои также обрезаются вверх. Поскольку углы наклона винтовых зубьев Ял и Япр левого и правого направления имеют одинаковые значения, то при фрезеровании обеспечиваются одинаково благоприятные условия на обоих торцах заготовки Винтовые зубья 3 и 4 с целью повышения технологичности конструкции можно заменить пластинами левого направления 6 и правого направления 7 (фиг.2, фиг.З). Схема ориентации пластины 6 представлена на фиг 4. В неподвижной системе координат XoYoZo, связанной с корпусом фрезы зададим пластине 6 начальное положение а. Поворотом вокруг оси Yo на угол Алев переходим к системе координат XiYiZi, в которой пластина занимает положение б. Далее, осуществляя поворот вокруг оси Zi на угол у переходим к системе координат X2Y2Z2 (положение в пластины). И наконец, повора 10 15 20 25 30 35 40 45 чивая систему координат X2Y2Z2 вместе с пластиной вокруг оси Хг на угол
