Номер патенту: 13258
Опубліковано: 28.02.1997
Автори: Лупкін Борис Володимирович, Родін Петро Родіонович, Равська Наталія Сергіївна, Адаменко Юрій Іванович
Формула / Реферат
(57) Фреза, содержащая корпус с режущими зубьями, имеющими прямолинейные, режущие кромки, отличающаяся тем, что на корпусе выполнены дополнительные зубья с криволинейной вогнутой режущей кромкой, образованной пересечением вогнутых фасонных цилиндрических передней и задней поверхностей, причем дополнительные зубья расположены между зубьями с прямолинейными режущими кромками, а диаметр окружности, проходящей через вершины основных зубьев, выполнен меньшим диаметра окружности, проходящей через вершины дополнительных зубьев.
Текст

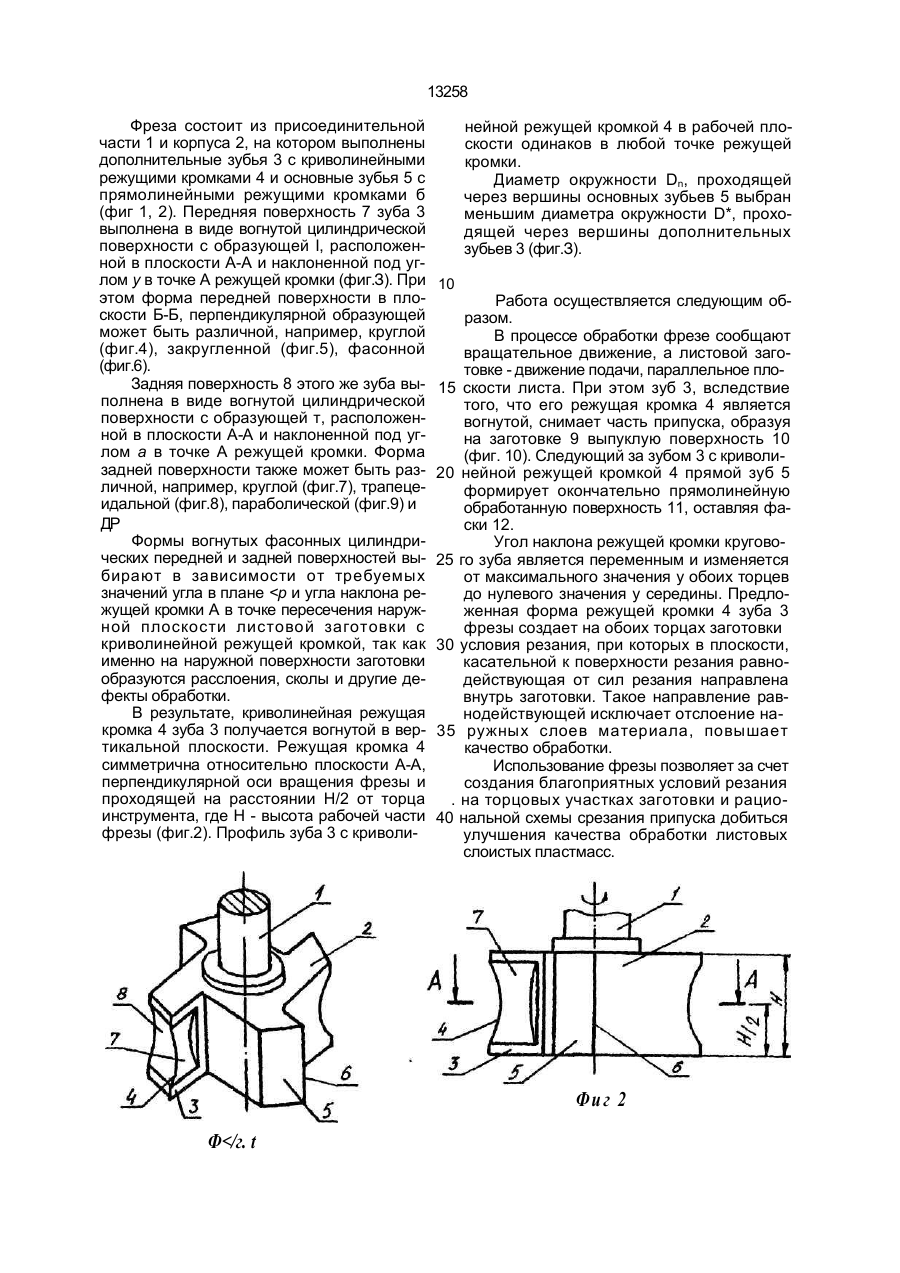

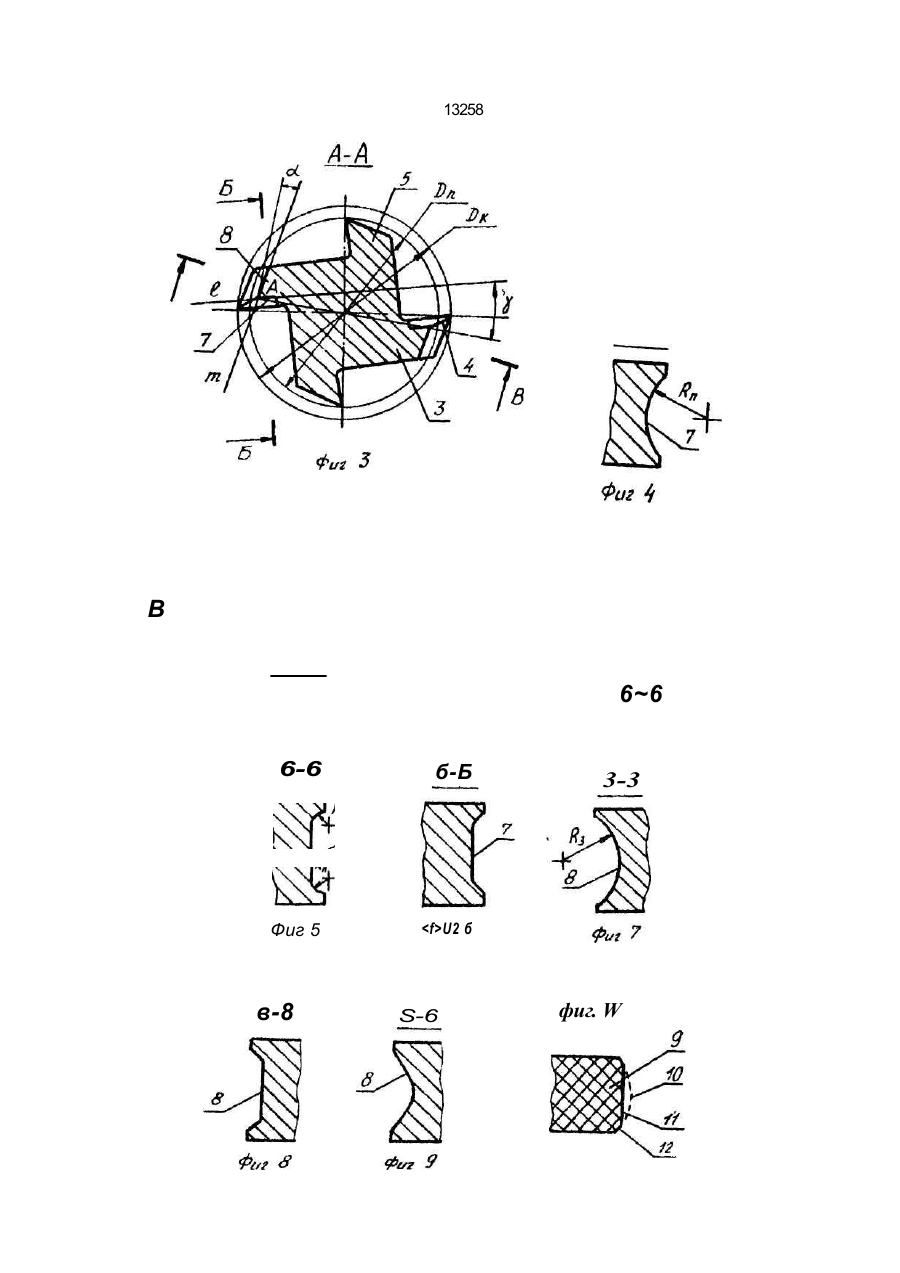

Фреза, содержащая корпус с режущими зубьями, имеющими прямолинейные, режущие кромки, о т л и ч а ю щ а я с я тем, что на корпусе выполнены дополнительные зубья с криволинейной вогнутой режущей кромкой, образованной пересечением вогнутых фасонных цилиндрических передней и задней поверхностей, причем дополнительные зубья расположены между зубьями с прямолинейными режущими кромками, а диаметр окружности, проходящей через вершины основных зубьев, выполнен меньшим диаметра окружности, проходящей через вершины дополнительных зубьев. тельными зубьями с криволинейной вогнутой режущей кромкой, образованной пересечением вогнутых фасонных цилиндрических передней и задней поверхностей, причем дополнительные зубья расположены на корпусе между зубьями с прямолинейными режущими кромками, а диаметр окружности, проходящей через вершины основных зубьев, выполнен меньшим диаметра окружности, проходящей через вершины дополнительных зубьев. На фиг.1 изображен общий вид фрезы; на фиг.2 - главный вид фрезы; на фиг.З сечение А-А по фиг.2; на фиг.4 - круговая форма передней поверхности; на фиг.5 - закругленная форма передней поверхности; на фиг.6 - фасонная форма передней поверхности; на фиг. 7 - круговая форма задней поверхности; на фиг.8 - трапецеидальная форма задней поверхности; на фиг.9 - параболическая форма задней поверхности; на фиг. 10 - схема срезания припуска. с > со ю ел 00 О 13258 Фреза состоит из присоединительной части 1 и корпуса 2, на котором выполнены дополнительные зубья 3 с криволинейными режущими кромками 4 и основные зубья 5 с прямолинейными режущими кромками б (фиг 1, 2). Передняя поверхность 7 зуба 3 выполнена в виде вогнутой цилиндрической поверхности с образующей I, расположенной в плоскости А-А и наклоненной под углом у в точке А режущей кромки (фиг.З). При этом форма передней поверхности в плоскости Б-Б, перпендикулярной образующей может быть различной, например, круглой (фиг.4), закругленной (фиг.5), фасонной (фиг.6). Задняя поверхность 8 этого же зуба выполнена в виде вогнутой цилиндрической поверхности с образующей т, расположенной в плоскости А-А и наклоненной под углом а в точке А режущей кромки. Форма задней поверхности также может быть различной, например, круглой (фиг.7), трапецеидальной (фиг.8), параболической (фиг.9) и ДР Формы вогнутых фасонных цилиндрических передней и задней поверхностей выбирают в зависимости от требуемых значений угла в плане
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter
Автори англійськоюRodin Petro Rodionovych, Ravska Natalia Serhiivna, Lupkin Borys Volodymyrovych, Adamenko Yurii Ivanovych
Назва патенту російськоюФреза
Автори російськоюРодин Петр Родионович, Равская Наталья Сергеевна, Лупкин Борис Владимирович, Адаменко Юрий Иванович
МПК / Мітки
Мітки: фреза
