З’єднувальна муфта для електричних кабелів напругою 1-10 кв

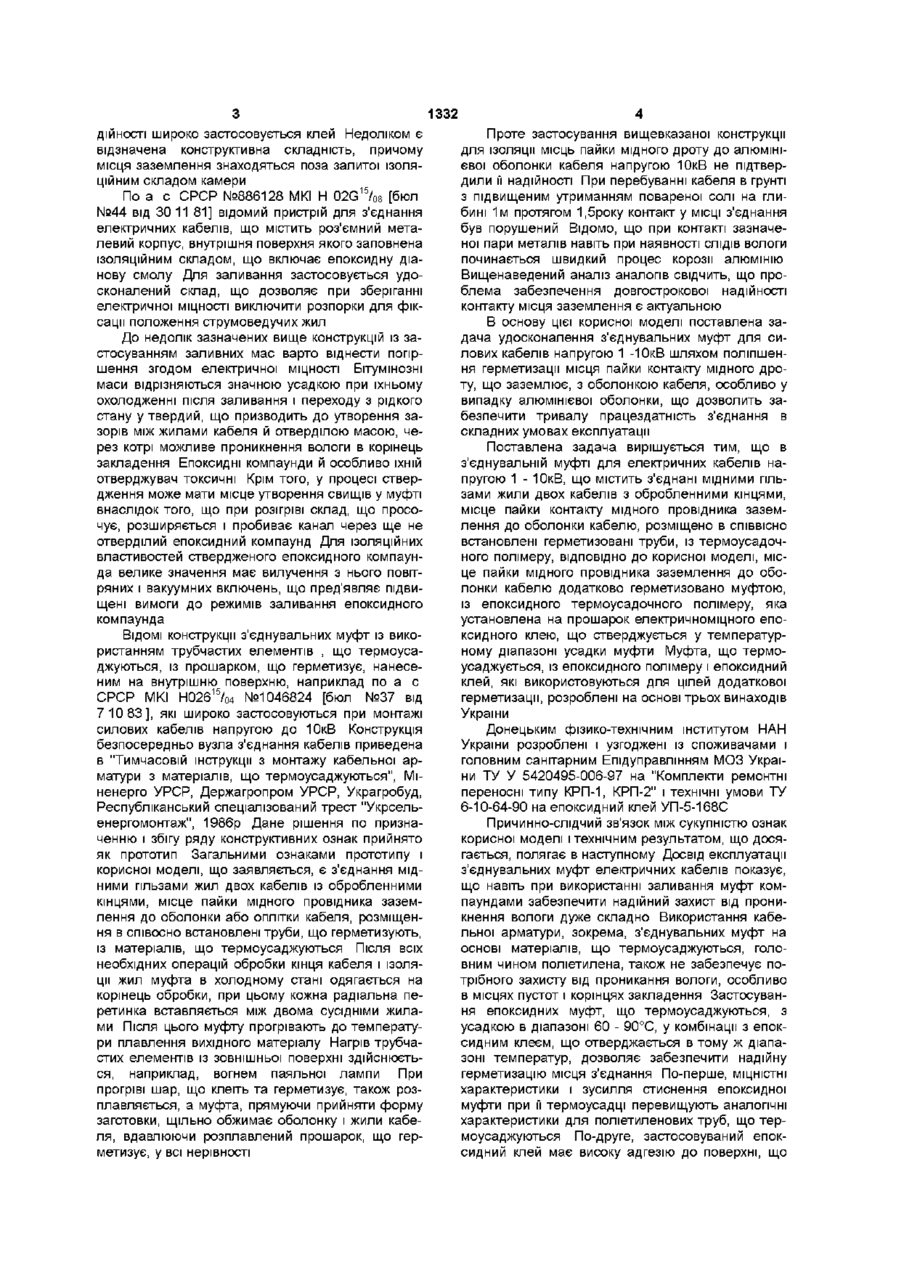

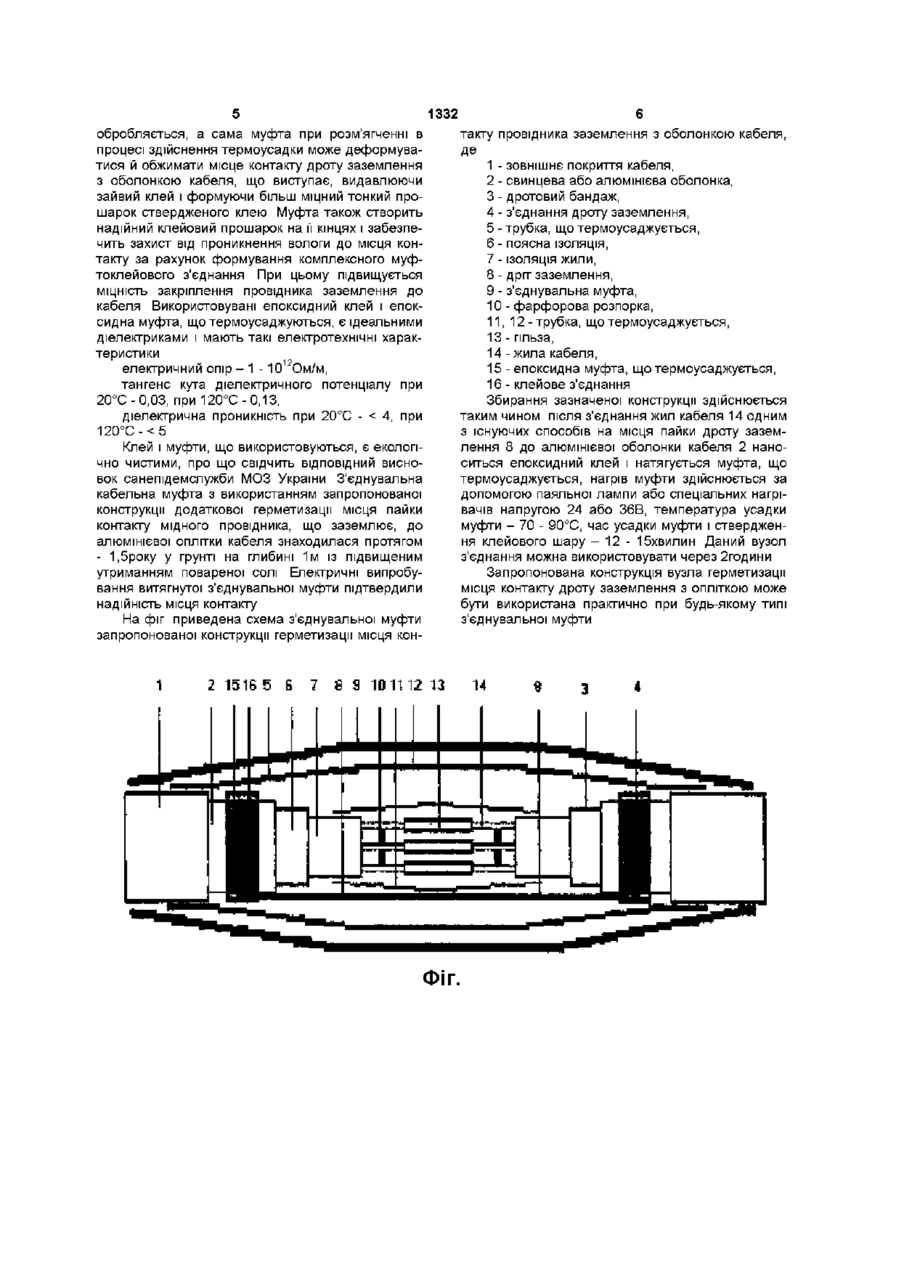

З'єднувальна муфта для електричних кабелів напругою 1-10 кВ, що містить з'єднані мідними гільзами жили двох кабелів з обробленими кінця ми, місце пайки контакту мідного провідника заземлення до оболонки кабелю розмішено в СПІВВІСНО встановлені герметизовані ируби, із термоусадочного матеріалу, яка відрізняється тим, що місце пайки контакту мідного провідника заземлення до оболонки кабелю додатково герметизовано муфтою із епоксидного термоусадочного полімеру, яка установлена на прошарок електричноміцного епоксидного клею, який стверджується у температурному діапазоні усадки муфти Корисна модель відноситься до електротехніки, такої, як кабельна арматура, і може бути використана при монтажі силових кабелів напругою до ЮкВ ВІДОМІ стандартизовані з'єднувальні кінцеві муфти і закладення для силових кабелів напругою епоксидної з'єднувальної муфти при використанні оболонки як нульового робочого дроту] ВІДОМІ також різноманітні конструктивні рішення, спрямовані на поліпшення герметизації з'єднувальних муфт і запобігання проникнення вологи в процесі експлуатації Так, по а с СРСР №752590 МКИ, Н 02G15/08 [бюл №28 від ЗО 07 80р ] відома кабельна муфта і спосіб и монтажу, що вирішують задачу поліпшення герметизації внутрішньої порожнини за рахунок надійності склеювання двох половин корпуса при подовжньому стягуванні з наступним заливанням корпуса бітумінозною або маслоканіфольною масою Місце заземлення обмотано смоляною стрічкою і знаходиться поза залитим ІЗОЛЯЦІЄЮ корпусом При подібному виконанні герметизації місця контакту дроту, що заземлює, до оплітки кабеля в процесі експлуатації можливо проникнення СЛІДІВ вологи, що негативно позначається на працездатності контакту, особливо у випадку пари металів алюміній-мідь до ЮкВ із паперовою і пластмасовою ІЗОЛЯЦІЄЮ [див напр Бранзбург Е 3 и др Техническая документация на кабельные муфты для силовых кабелей с бумажной и пластмассовой изоляцией до 35кВ Москва, Энергия, 1981, Е Г Пантелеев Монтаж и ремонт кабельных муфт Справочник электромонтажника Москва, Энергоатомиздат, 1990, раздел 4 Соединительные концевые муфты и заделки для силовых кабелей, С 148 - 209] Особливі вимоги при монтажі пред'являються до запобігання потрапляння вологи муфти і закладення на відкритому повітрі повинні монтуватися в наметі, що непромокає, вхід до якого повинен знаходитися з підвітреної сторони, необхідно дотримуватися чистоти, щоб не припустити зниження електричної МІЦНОСТІ ізоляції через потрапляння вологи і бруду, при прокладці кабелів у землі в траншеях регламентовані правила укладки їх на настилі, особливо при розташуванні ґрунтових вод на рівні, близькому до дна траншей Також стандартизовані методи кріплення дроту, що заземлює, до алюмінієвої або свинцевої оболонки кабелів, утому числі паянням [див напр Е Г Пантелеев, мал 4 8, 4 9, 412 епоксидна з'єднувальна муфта, 4 13, табл 4 19 перетин мідного дроту для перемички, табл 4 20 макророзміри По патенту РФ №2007809 МКІ Н 02G15/08 [бюл З від 15 02 94] відома універсальна з'єднувальна кабельна муфта напругою 1 - ЮкВ, що містить збірний корпус з ІЗОЛЯЦІЙНОГО матеріалу, на кінцевих ділянках якого розташовані камери герметизації, кожна з яких заповнена волокнистим матеріалом, що просочений клеєм і має гарну адгезію до матеріалу оболонки кабеля Кожна камера герметизації відділена кришкою з центральним отвором і перегородкою від заповненої ІЗОЛЯЦІЙНОЮ масою центральної камери, у якій розташований зросток кабелів У даній конструкції для забезпечення на со го 1332 ДІЙНОСТІ широко застосовується клей Недоліком є відзначена конструктивна складність, причому місця заземлення знаходяться поза залитої ІЗОЛЯЦІЙНИМ складом камери По а с СРСР №886128 МКІ Н 02G15/08 [бюл №44 від ЗО 11 81] відомий пристрій для з'єднання електричних кабелів, що містить роз'ємний металевий корпус, внутрішня поверхня якого заповнена ІЗОЛЯЦІЙНИМ складом, що включає епоксидну діанову смолу Для заливання застосовується удосконалений склад, що дозволяє при зберіганні електричної МІЦНОСТІ виключити розпорки для фіксації положення струмоведучих жил До недолік зазначених вище конструкцій із застосуванням заливних мас варто віднести погіршення згодом електричної МІЦНОСТІ Бітумінозні маси відрізняються значною усадкою при їхньому охолодженні після заливання і переходу з рідкого стану у твердий, що призводить до утворення зазорів між жилами кабеля й отверділою масою, через котрі можливе проникнення вологи в корінець закладення Епоксидні компаунди й особливо їхній отверджувач токсичні Крім того, у процесі ствердження може мати місце утворення свищів у муфті внаслідок того, що при розігріві склад, що просочує, розширяється і пробиває канал через ще не отверділий епоксидний компаунд Для ІЗОЛЯЦІЙНИХ властивостей ствердженого епоксидного компаунда велике значення має вилучення з нього повітряних і вакуумних включень, що пред'являє підвищені вимоги до режимів заливання епоксидного компаунда ВІДОМІ конструкції з'єднувальних муфт із використанням трубчастих елементів , що термоусаджуються, із прошарком, що герметизує, нанесеним на внутрішню поверхню, наприклад по а с СРСР МКІ Н02615/о4 №1046824 [бюл №37 від 7 10 83], які широко застосовуються при монтажі силових кабелів напругою до ЮкВ Конструкція безпосередньо вузла з'єднання кабелів приведена в "Тимчасовій інструкції з монтажу кабельної арматури з матеріалів, що термоусаджуються", Міненерго УРСР, Держагропром УРСР, Украгробуд, Республіканський спеціалізований трест "Укрсельенергомонтаж", 1986р Дане рішення по призначенню і збігу ряду конструктивних ознак прийнято як прототип Загальними ознаками прототипу і корисної моделі, що заявляється, є з'єднання мідними гільзами жил двох кабелів із обробленними кінцями, місце пайки мідного провідника заземлення до оболонки або оплітки кабеля, розміщення в співосно встановлені труби, що герметизують, із матеріалів, що те рмоусад жуються Після всіх необхідних операцій обробки кінця кабеля і ізоляції жил муфта в холодному стані одягається на корінець обробки, при цьому кожна радіальна перетинка вставляється між двома сусідніми жилами Після ЦЬОГО муфту прогрівають до температури плавлення вихідного матеріалу Нагрів трубчастих елементів із зовнішньої поверхні здійснюється, наприклад, вогнем паяльної лампи При прогріві шар, що клеїть та герметизує, також розплавляється, а муфта, прямуючи прийняти форму заготовки, щільно обжимає оболонку і жили кабеля, вдавлюючи розплавлений прошарок, що герметизує, у всі нерівності Проте застосування вищевказаної конструкції для ізоляції місць пайки мідного дроту до алюмінієвої оболонки кабеля напругою ЮкВ не підтвердили її надійності При перебуванні кабеля в грунті з підвищеним утриманням повареної солі на глибині 1м протягом 1,5року контакт у МІСЦІ з'єднання був порушений Відомо, ЩО при контакті зазначеної пари металів навіть при наявності СЛІДІВ ВОЛОГИ починається швидкий процес корозії алюмінію Вищенаведений аналіз аналогів свідчить, що проблема забезпечення довгострокової надійності контакту місця заземлення є актуальною В основу цієї корисної моделі поставлена задача удосконалення з'єднувальних муфт для силових кабелів напругою 1 -ЮкВ шляхом поліпшення герметизації місця пайки контакту мідного дроту, що заземлює, з оболонкою кабеля, особливо у випадку алюмінієвої оболонки, що дозволить забезпечити тривалу працездатність з'єднання в складних умовах експлуатації Поставлена задача вирішується тим, що в з'єднувальній муфті для електричних кабелів напругою 1 - ЮкВ, що містить з'єднані мідними гільзами жили двох кабелів з обробленними кінцями, місце пайки контакту мідного провідника заземлення до оболонки кабелю, розміщено в СПІВВІСНО встановлені герметизовані труби, із термоусадочного полімеру, ВІДПОВІДНО до корисної моделі, місце пайки мідного провідника заземлення до оболонки кабелю додатково герметизовано муфтою, із епоксидного термоусадочного полімеру, яка установлена на прошарок електричноміцного епоксидного клею, що стверджується у температурному діапазоні усадки муфти Муфта, що термоусаджується, із епоксидного полімеру і епоксидний клей, які використовуються для цілей додаткової герметизації, розроблені на основі трьох винаходів України Донецьким фізико-технічним інститутом НАН України розроблені і узгоджені із споживачами і головним санітарним Епідуправлінням МОЗ України ТУ У 5420495-006-97 на "Комплекти ремонтні переносні типу КРП-1, КРП-2" і технічні умови ТУ 6-10-64-90 на епоксидний клей УП-5-168С Причинно-слідчий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає в наступному Досвід експлуатації з'єднувальних муфт електричних кабелів показує, що навіть при використанні заливання муфт компаундами забезпечити надійний захист від проникнення вологи дуже складно Використання кабельної арматури, зокрема, з'єднувальних муфт на основі матеріалів, що термоусаджуються, головним чином поліетилена, також не забезпечує потрібного захисту від проникання вологи, особливо в місцях пустот і корінцях закладення Застосування епоксидних муфт, що термоусаджуються, з усадкою в діапазоні 60 - 90°С, у комбінації з епоксидним клеєм, що отверджається в тому ж діапазоні температур, дозволяє забезпечити надійну герметизацію місця з'єднання По-перше, МІЦНІСТНІ характеристики і зусилля стиснення епоксидної муфти при її термоусадці перевищують аналогічні характеристики для поліетиленових труб, що термоусаджуються По-друге, застосовуваний епоксидний клей має високу адгезію до поверхні, що 1332 обробляється, а сама муфта при розм'ягченні в процесі здійснення термоусадки може деформуватися й обжимати місце контакту дроту заземлення з оболонкою кабеля, що виступає, видавлюючи зайвий клей і формуючи більш міцний тонкий прошарок ствердженого клею Муфта також створить надійний клейовий прошарок на її кінцях і забезпечить захист від проникнення вологи до місця контакту за рахунок формування комплексного муфтоклейового з'єднання При цьому підвищується МІЦНІСТЬ закріплення провідника заземлення до кабеля Використовувані епоксидний клей і епоксидна муфта, щотермоусаджуються, є ідеальними діелектриками і мають такі електротехнічні характеристики такту провідника заземлення з оболонкою кабеля, Де 1 - зовнішнє покриття кабеля, 2 - свинцева або алюмінієва оболонка, 3 - дротовий бандаж, 4 - з'єднання дроту заземлення, 5-трубка, щотермоусаджується, 6 - поясна ІЗОЛЯЦІЯ, 7 - ІЗОЛЯЦІЯ жили, електричний опір - 1 - 1012Ом/м, тангенс кута діелектричного потенціалу при 20°С-0,03, при 120°С-0,13, діелектрична проникність при 20°С - < 4, при 120°С-
