Вантажоупорний зупинник
Номер патенту: 28463
Опубліковано: 10.12.2007
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович
Формула / Реферат
Вантажоупорний зупинник, що містить стопорний пристрій гідросистеми, виконаний з двома замкнутими колами, перше замкнуте коло складається з шестеренного насоса, трубопроводів і зворотного клапана, а друге - з шестеренного насоса, трубопроводів і регулювального дроселя, дозаповнення згаданих замкнутих кіл рідиною здійснює гідросистема, яка має компенсувальний бачок, зв'язаний з згаданими замкнутими колами двома зворотними клапанами, який відрізняється тим, що перше й друге замкнуті кола гідросистеми суміщені в одне замкнуте коло, в якому встановлені паралельно і з’єднані між собою зворотний клапан і регулювальний дросель, а на сумісно напірній гілці замкнутих кіл гідросистеми встановлений компенсувальний бачок з рідиною, який з'єднаний з нею через один зворотний клапан.
Текст

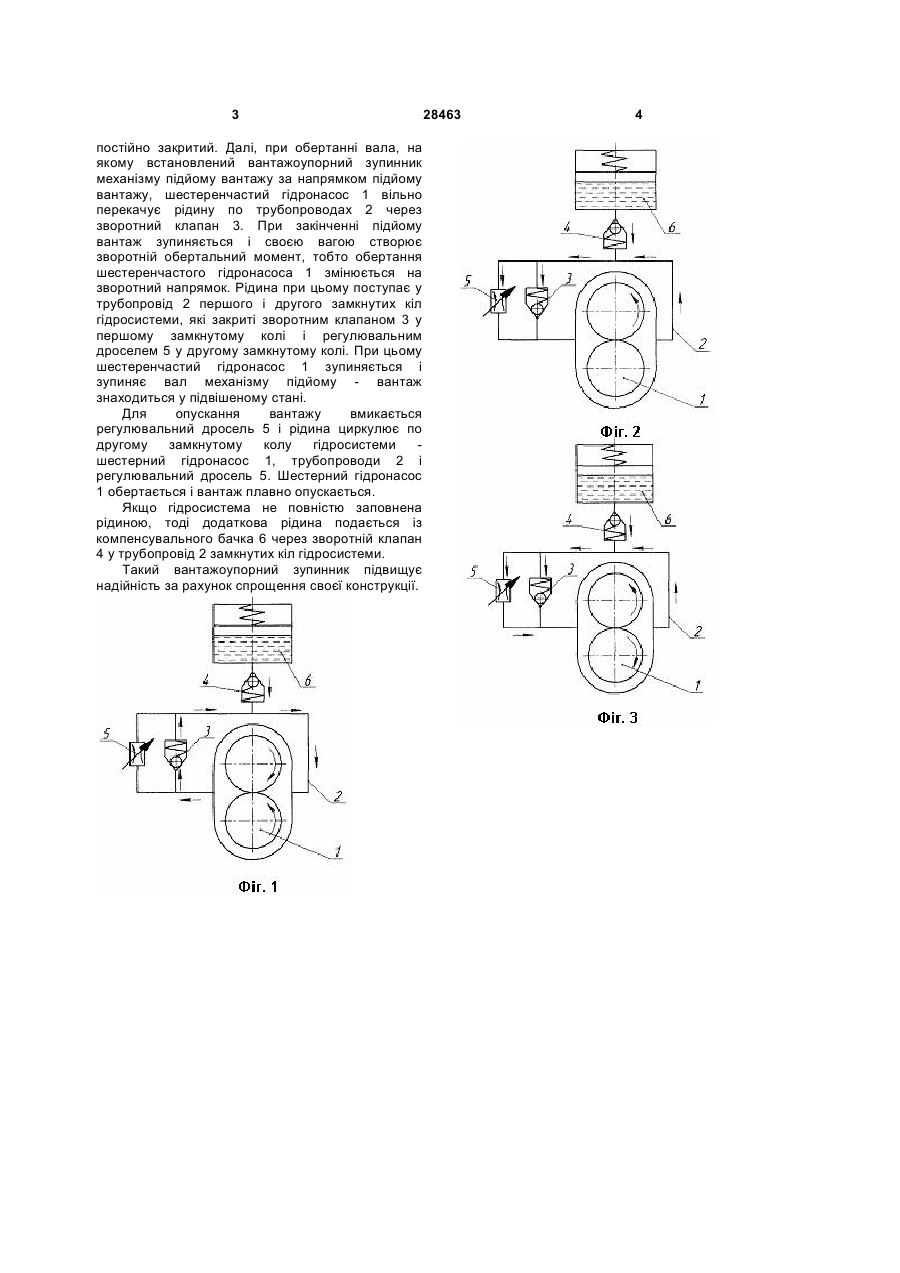

Вантажоупорний зупинник, що містить стопорний пристрій гідросистеми, виконаний з двома замкнутими колами, перше замкнуте коло складається з шестеренного насоса, трубопроводів і зворотного клапана, а друге - з 3 постійно закритий. Далі, при обертанні вала, на якому встановлений вантажоупорний зупинник механізму підйому вантажу за напрямком підйому вантажу, шестеренчастий гідронасос 1 вільно перекачує рідину по трубопроводах 2 через зворотний клапан 3. При закінченні підйому вантаж зупиняється і своєю вагою створює зворотній обертальний момент, тобто обертання шестеренчастого гідронасоса 1 змінюється на зворотний напрямок. Рідина при цьому поступає у трубопровід 2 першого і другого замкнутих кіл гідросистеми, які закриті зворотним клапаном 3 у першому замкнутому колі і регулювальним дроселем 5 у другому замкнутому колі. При цьому шестеренчастий гідронасос 1 зупиняється і зупиняє вал механізму підйому - вантаж знаходиться у підвішеному стані. Для опускання вантажу вмикається регулювальний дросель 5 і рідина циркулює по другому замкнутому колу гідросистеми шестерний гідронасос 1, трубопроводи 2 і регулювальний дросель 5. Шестерний гідронасос 1 обертається і вантаж плавно опускається. Якщо гідросистема не повністю заповнена рідиною, тоді додаткова рідина подається із компенсувального бачка 6 через зворотній клапан 4 у трубопровід 2 замкнутих кіл гідросистеми. Такий вантажоупорний зупинник підвищує надійність за рахунок спрощення своєї конструкції. 28463 4
ДивитисяДодаткова інформація
Назва патенту англійськоюLoad-support stop gear
Автори англійськоюStrilets Oleh Romanovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюГрузоупорный останов
Автори російськоюСтрилец Олег Романович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 71/00
Мітки: вантажоупорний, зупинник
