Пристрій для катетеризації судин

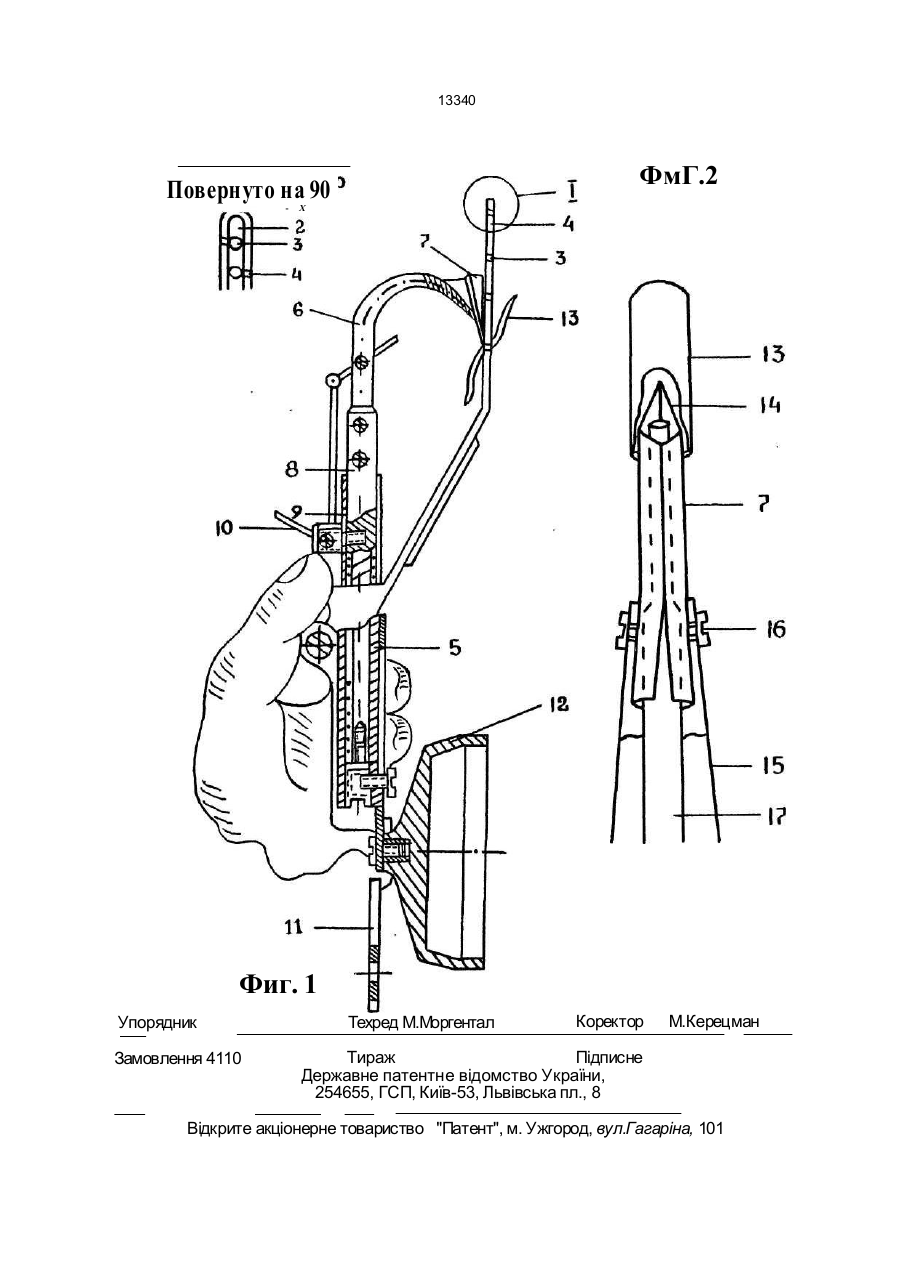

Устройство для катетеризации сосудов, содержащее фиксатор сосуда, выполненный в виде планки с продольной канавкой, имеющей отверстия и прорези, отличающее с я тем, что оно снабжено закрепленным на планке с возможностью продольного возвратно-поступательного перемещения расширителем в виде подпружиненных изогнутых бранш, снабженных направителями для катетеров в виде желобчатых игл, образующими при смыкании канал конусной формы, при этом острия игл расположены по оси продольной канавки планки и направлены к ее нерабочему концу. Недостатком известного устройства катетеризации является большая травматичность, особенно при канюлировании мелких, например, лимфатических сосудов. Целью изобретения является уменьшение травматичности при канюлировании лимфатических сосудов. Поставленная цель достигается тем, что устройство для катетеризации сосудов, содержащее фиксатор, выполненный в виде планки с продольной канавкой, имеющей отверстия и прорези, согласно изобретению, снабжено расширителем, закрепленным на планке с возможностью продольного возвратно-поступательного перемещения в виде подпружиненных бранш, снабженных направителями для катетеров в виде желобчатых игл, образующими при смыкании канал конусной формы, при этом острия игл С > со со о 13340 #* расположены по оси продольной канавки планки и направлены к ее нерабочему концу. Сущность изобретения поясняется чертежами, где на фиг.1 схематично представлен общий вид устройства и выноска I с 5 поворотом на 90°, а на фиг.2 - расширитель, введенный в лимфатический сосуд. Устройство состоит из фиксатора сосуда, выполненного в виде планки 1 с продольной канавкой 2, снабженной отверстиями 3 10 и прорезями 4. Проксимальный конец планки 1 отогнут и на нем закреплен узел 5, обеспечивающий возвратно-поступательное перемещение расширителя сосуда, состоящего из подпружиненных бранш 6, 15 дистальные концы которых изогнуты по направлению к планке 1 и снабжены направителями для катетера в виде желобчатых игл 7, образующих при смыкании канал конусной формы. Острия игл 7 размещены по про- 20 дольной оси канавки 2 планки 1 и направлены к ее проксимальному нерабочему концу. Проксимальные концы бранш 6 закреплены на подпружиненном штоке 8, помещенном в канале 9 узла 5 с возможно- 25 стью возвратно-поступательного движения. Узел 5 снабжен так же фиксатором 10, который служит для фиксации штока 8 в канале 9 в двух положениях, разделенных между собой заданной глубиной пункции сосуда 13 30 (расстояние, на которое иглы 7 проникают в сосуд). Это расстояние может быть установлено с помощью регулировочного винта (на чер теже показан). На дистальном конце узла 5 35 шарнирно закреплена пластина 11 для воз можного крепления устройства к вспомогательным приспособлениям, а также резиновая присоска 12 для крепления уст ройства на теле пациента. Бранши 6 укреп- 40 лены на штоке 8 шарнирно с возможностью поворота, например на 90° или 180°. Иглы 7 выполнены съемными и являются одноразо выми. Все детали устройства выполнены из биоинертных материалов. 45 Устройство для катетеризации сосудов работает следующим образом. П росте рил и зованное устройство приводят в исходное положение для чего тракцией за бранши 6 или за выступ штока 8 вытягивают последний из канала 9 в крайнее положение, которое фиксируется фиксатором 10. Дистальные концы бранш 6 разворачивают на 90° и снабжают одноразовыми иглами 7. После этого производят выделение выбранного для катетеризации сосуда 13 по традиционной методике. При этом сосуд 13 захватывают одной из прорезей 4 планки 1 и выводят из раны. Дистальная часть сосуда 13 через прорезь 4 попадает в отверстие 3 и располагается в канавке 2 с выходом через прорезь 4 на проксимальном участке планки 1. Устройство фиксируют на теле больного с помощью резиновой присоски 12 или крепят его с помощью планки 11 к кронштейну опе рационного стола. Если выбранный сосуд 13 имеет плохое наполнение, то на его дистальный конец устанавливают зажим (на черте же не показан) для его наполнения. После этого поворачивают бранши 6 в исходное положение, устанавливая острия игл 7 по оси канавки 2 планки 1, то есть по оси выде ленного сосуда 13. Большим пальцем руки нажимают на спусковой рычаг фиксатора 10, освобождая тем самым шток 8, который под действием пружины возвращается в исход ное положение. При этом острия игл 7 авто матически пункцируют сосуд 13 на заданную глубину. Через входной просвет 14 (фиг.2) конусного канала, образованного иглами 7 вводят катетер на необходимую глубину в просвет сосуда 13. После этого отводят бранши 6 к дистальному концу план ки 1 до фиксации его фиксатором 10. Пово рачивают бранши 6 до 90°, освобождают сосуд 13 от устройства, которое затем уда ляют, при этом иглы 7 снимают и утилизи руют. Применение устройства для катетеризации сосудов позволяет повысить удобство пользования и снизить травматичность сосудов при эндолимфатической катетеризации. 13340 ФмГ.2 Повернуто на 90 X Фиг. 1 Упорядник Замовлення 4110 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
