Машина для перерозподілу щебеню баластної призми залізничної колії

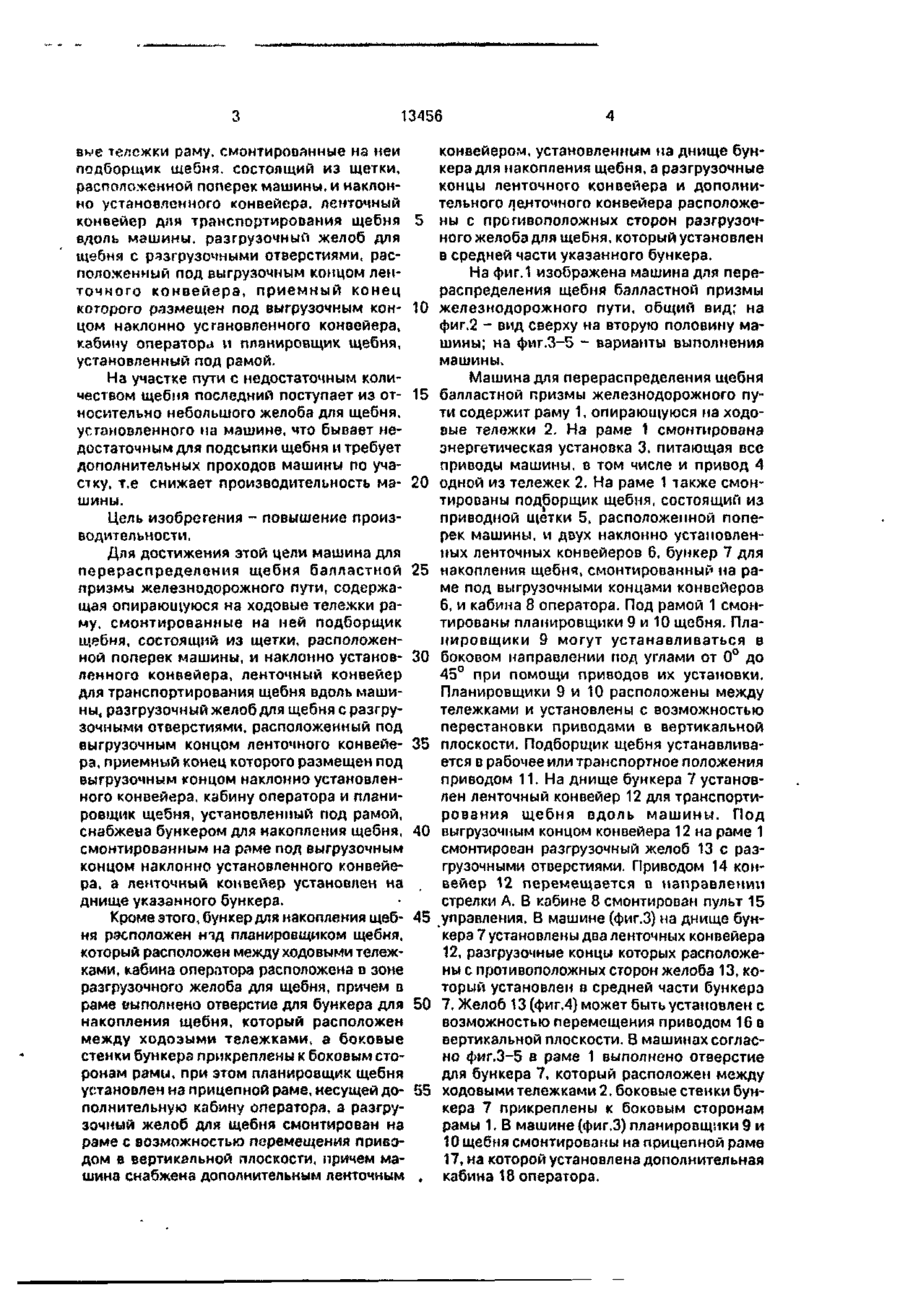

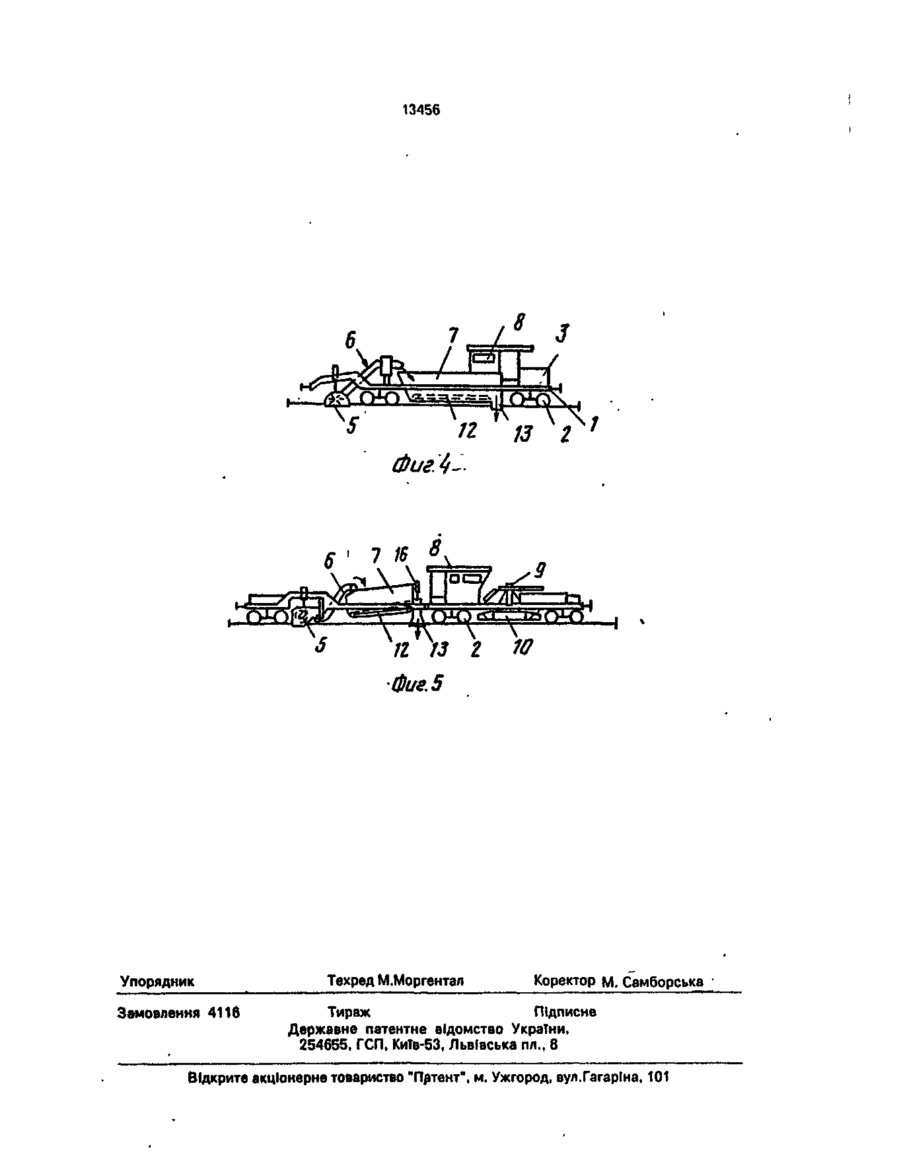

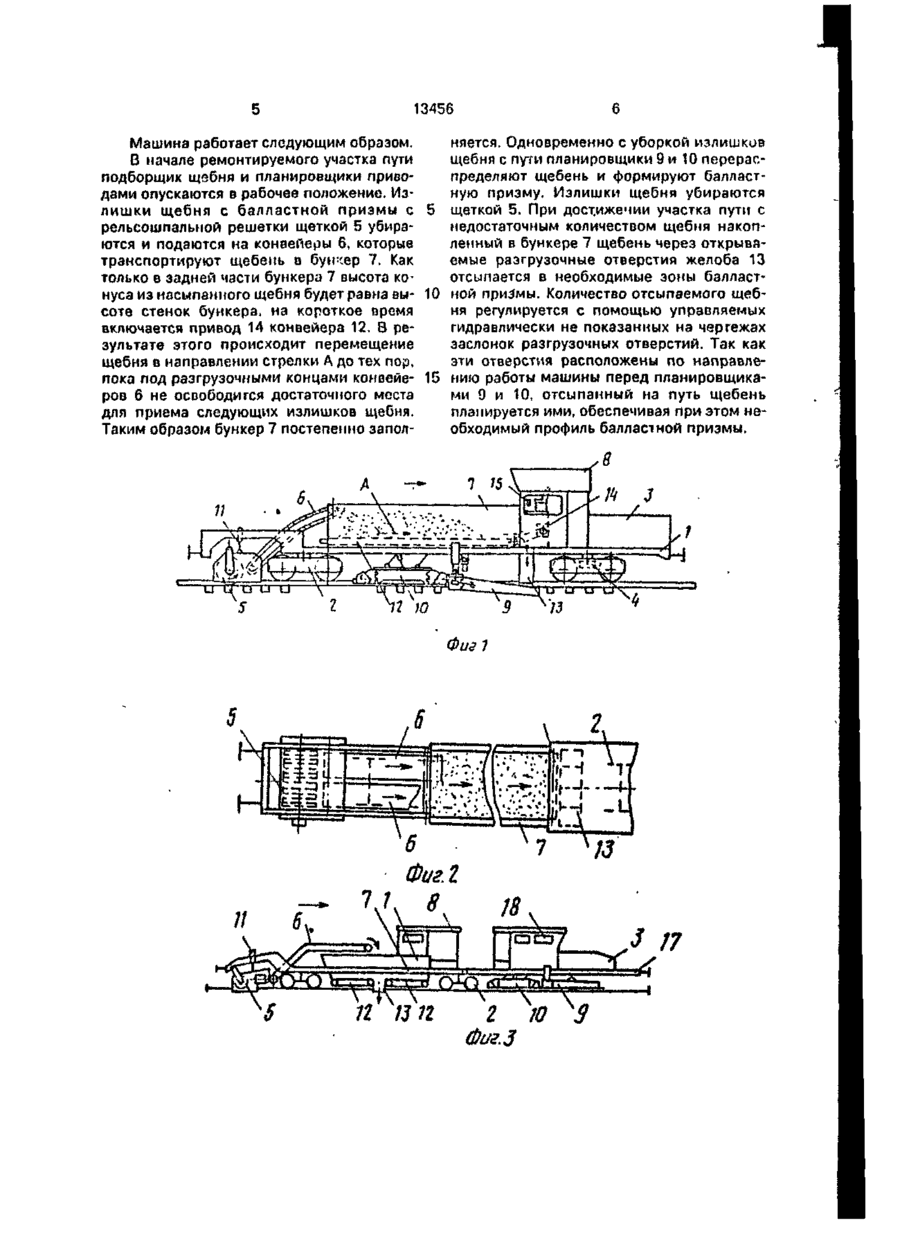

1. Машина для перераспределения щебня балластной призмы железнодорожного пути, содержащая опирающуюся на ходовые тележки раму, смонтированные на ней подборщик щебня, состоящий из щетки, расположенной поперек машины, и наклонно установленного контейнера, ленточный конвейер для транспортирования щебня вдоль машины, разгрузочный желоб для щебня с разгрузочными отверстиями, расположенный под выгрузочным концом ленточного конвейера, приемный конец которого размещен под выгрузочным концом наклонно установленного конвейера, кабину оператора и планировщик щебня, установленный под рамой, о т л и ч а ю щ а я с я тем, что она снабжена бункером для накопления щебня, смонтированным на раме под выгрузочным концом наклонно уста новленного конвейера, а ленточный конвейер установлен на днище указанного бункера. 2. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что бункер для накопления щебня расположен над планировщиком щебня, который расположен между ходовыми тележками. 3. Машина по п.1, о т л и ч а ю щ а я с я тем, что кабина оператора расположена в зоне разгрузочного желоба для щебня. 4. Машина по п.1, о т л и ч а ю щ а я с я тем, что в раме выполнено отверстие для бункера для накопления щебня, который расположен между ходовыми тележками, а боковые стенки бункера прикреплены к боковым сторонам рамы, при этом планировщик щебня установлен на прицепной раме, несущей дополнительную кабину оператора. 5. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что разгрузочный желоб для щебня смонтирован на раме с возможностью перемещения приводом в вертикальной плоскости. 6. Машина по п.1, о т л и ч а ю щ а я с я тем, что она снабжена дополнительным ленточным конвейером, установленным на днище бункера для накопления щебня, а разгрузочные концы ленточного конвейера и дополнительного ленточного конвейера расположены с противоположных сторон разгрузочного желоба для щебня, который установлен в средней части указанного бункера. Изобретение относится к устройствам для ремонта железнодорожного пути. Известна машина для перераспределения балластной призмы железнодорожного пути, содержащая опирающуюся на ходо С > со СП О 13456 конвейером, установленным на днище бунвме тележки раму, смонтированные на ней кера для накопления щебня, а разгрузочные подборщик щебня, состоящий из щетки, концы ленточного конвейера и дополнирасположенной поперек машины, и наклонтельного ленточного конвейера расположено установленного конвейера, ленточный конвейер длн транспортирования щебня 5 ны с противоположных сторон разгрузочного желоба для щебня, который установлен вдоль машины, разгрузочный желоб для в средней части указанного бункера. щебня с разгрузочными отверстиями, расНа фиг.1 изображена машина для переположенный под выгрузочным концом ленраспределения щебня балластной призмы точного конвейера, приемный конец которого размещен под выгрузочным кон- 10 железнодорожного пути, общий вид; на фиг.2 - вид сверху на вторую половину мацом наклонно установленного конвейера, шины; на фиг.3-5 - варианты выполнения кабину оператора и планировщик щебня, машины. установленный под рамой. Машина для перераспределения щебня На участке пути с недостаточным количеством щебня последний поступает из от- 15 балластной призмы железнодорожного пути содержит раму 1, опирающуюся на ходоносительно небольшого желоба для щебня, вые тележки 2, На раме 1 смонтирована установленного на машине, что бывает неэнергетическая установка 3, питающая все достаточным для подсыпки щебня и требует приводы машины, в том числе и привод 4 дополнительных проходов машины по участку, т.е снижает производительность ма- 20 одной из тележек 2. На раме 1 также смонтированы подборщик щебня, состоящий из шины. приводной щетки 5, расположенной попеЦель изобретения - повышение произрек машины, и двух наклонно установленводительности. ных ленточных конвейеров 6, бункер 7 для Для достижения этой цели машина для перераспределения щебня балластной 25 накопления щебня, смонтированный на раме под выгрузочными концами конвейеров призмы железнодорожного пути, содержащая опирающуюся на ходовые тележки ра6, и кабина 8 оператора. Под рамой 1 смонму, смонтированные на ней подборщик тированы планировщики 9 и 10 щебня. Плащебня, состоящий из щетки, расположеннировщики 9 могут устанавливаться в ной поперек машины, и наклонно установ- ЗО боковом направлении под углами от 0° до ленного конвейера, ленточный конвейер 45° при помощи приводов их установки. для транспортирования щебня вдоль машиПланировщики 9 и 10 расположены между ны,, разгрузочный желоб для щебня с разгрутележками и установлены с возможностью зочными отверстиями, расположенный под перестановки приводами в вертикальной выгрузочным концом ленточного конвейе- 35 плоскости. Подборщик щебня устанавливарэ, приемный конец которого размещен под ется в рабочее или транспортное положения выгрузочным концом наклонно установленприводом 11. На днище бункера 7 установного конвейера, кабину оператора и планилен ленточный конвейер 12 для транспортировщик щебня, установленный под рамой, рования щебня вдоль машины. Под снабжена бункером для накопления щебня, 40 выгрузочным концом конвейера 12 на раме 1 смонтированным на раме под выгрузочным смонтирован разгрузочный желоб 13 с разконцом наклонно установленного конвейегрузочными отверстиями. Приводом 14 конра, а ленточный конвейер установлен на вейер 12 перемещается в направлении днище указанного бункера. стрелки А. В кабине 8 смонтирован пульт 15 Кроме этого, бункер для накопления щеб- 45 управления. В машине (фиг.З) на днище бункера 7 установлены два ленточных конвейера ня расположен під планировщиком щебня, 12, разгрузочные концы которых расположекоторый расположен между ходовыми тележны с противоположных сторон желоба 13, коками, кабина оператора расположена в зоне торый установлен в средней части бункера разгрузочного желоба для щебня, причем в раме выполнено отверстие для бункера для 50 7. Желоб 13 (фиг.4) может быть установлен с накопления щебня, который расположен возможностью перемещения приводом 16 в между ходовыми тележками, а боковые вертикальной плоскости. В машинах согласстенки бункера прикреплены к боковым стоно фиг.3-5 в раме 1 выполнено отверстие ронам рамы, при этом планировщик щебня для бункера 7, который расположен между установлен на прицепной раме, несущей до- 55 ходовыми тележками 2, боковые стенки бунполнительную кабину оператора, а разгрукера 7 прикреплены к боковым сторонам зочный желоб для щебня смонтирован на рамы 1. В машине (фиг.З) планировщики 9 и раме с возможностью перемещения приво10 щебня смонтированы на прицепной раме дом в вертикальной плоскости, причем ма17, на которой установлена дополнительная шина снабжена дополнительным ленточным , кабина 18 оператора. 13456 няется. Одновременно с уборкой излишков Машина работает следующим образом. щебня с пути планировщики 9 и 10 перерасВ начале ремонтируемого участка пути пределяют щебень и формируют балластподборщик щебня и планировщики привоную призму. Излишки щебня убираются дами опускаются в рабочее положение. Излишки щебня с балластной призмы с 5 щеткой 5. При достижении участка пути с рельсошпальной решетки щеткой 5 убиранедостаточным количеством щебня накопются и подаются на конвейеры 6, которые ленный в бункере 7 щебень через открыватранспортируют щебень в бункер 7. Как емые разгрузочные отверстия желоба 13 только в задней части бункера 7 высота коотсыпается в необходимые зоны балластнуса из насыпанного щебня будет равна вы- 10 ной призмы. Количество отсыпаемого щебсоте стенок бункера, на короткое время ня регулируется с помощью управляемых включается привод 14 конвейера 12. В регидравлически не показанных на чертежах зультате этого происходит перемещение заслонок разгрузочных отверстий. Так как щебня в направлении стрелки А до тех пор, эти отверстия расположены по направлепока под разгрузочными концами конвейе- 15 нию работы машины перед планировщикаров б не освободится достаточного места ми 9 и 10, отсыпанный на путь щебень для приема следующих излишков щебня. планируется ими, обеспечивая при этом неТаким образом бункер 7 постепенно заполобходимый профиль балластной призмы. U LJTTJLJ 5 TJ и и u \ л* г Фиг! \ п пп і \ X V г ю з Фиг.З uV'. ч 13456 7 К 8 Фиг. 5 Упорядник Замовлення 4116 Техред М.Моргентал Коректор м. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
