Боковий перекидач шахтних вагонеток
Номер патенту: 11908
Опубліковано: 25.12.1996
Автори: Бужин Микола Кирилович, Фомовський Володимир Олександрович, Малородов Володимир Георгійович
Формула / Реферат
1. Боковой опрокидыватель шахтных вагонеток, содержащий смонтированные на рамном основании стойки, в верхней части которых шарнирно установлены подвески, несущие приводной вал, на котором смонтированы захваты для взаимодействия с вагонеткой, и установленный на основании привод поворота подвесок, отличающийся тем, что, с целью повышения надежности, указанный привод выполнен в виде шарнирно смонтированного на валу двуплечего рычага, верхним плечом шарнирно соединенного с шатуном, который шарнирно закреплен на основании, а на нижнем плече рычага установлен упор для взаимодействия с рычагом, который жестко закреплен на указанном валу под углом к указанному двуплечему рычагу.
2. Боковой опрокидыватель по п. 1, отличающийся тем, что, с целью повышения надежности, указанные захваты выполнены в виде по меньшей мере одного вертикально установленного с возможностью перемещения в вертикальной плоскости двуплечего рычага с упором на верхнем плече и кронштейна с упором, а на указанном валу жестко закреплен по меньшей мере один рычаг с уступом для взаимодействия с сухарем, который закреплен на нижнем плече указанного двуплечего рычага.

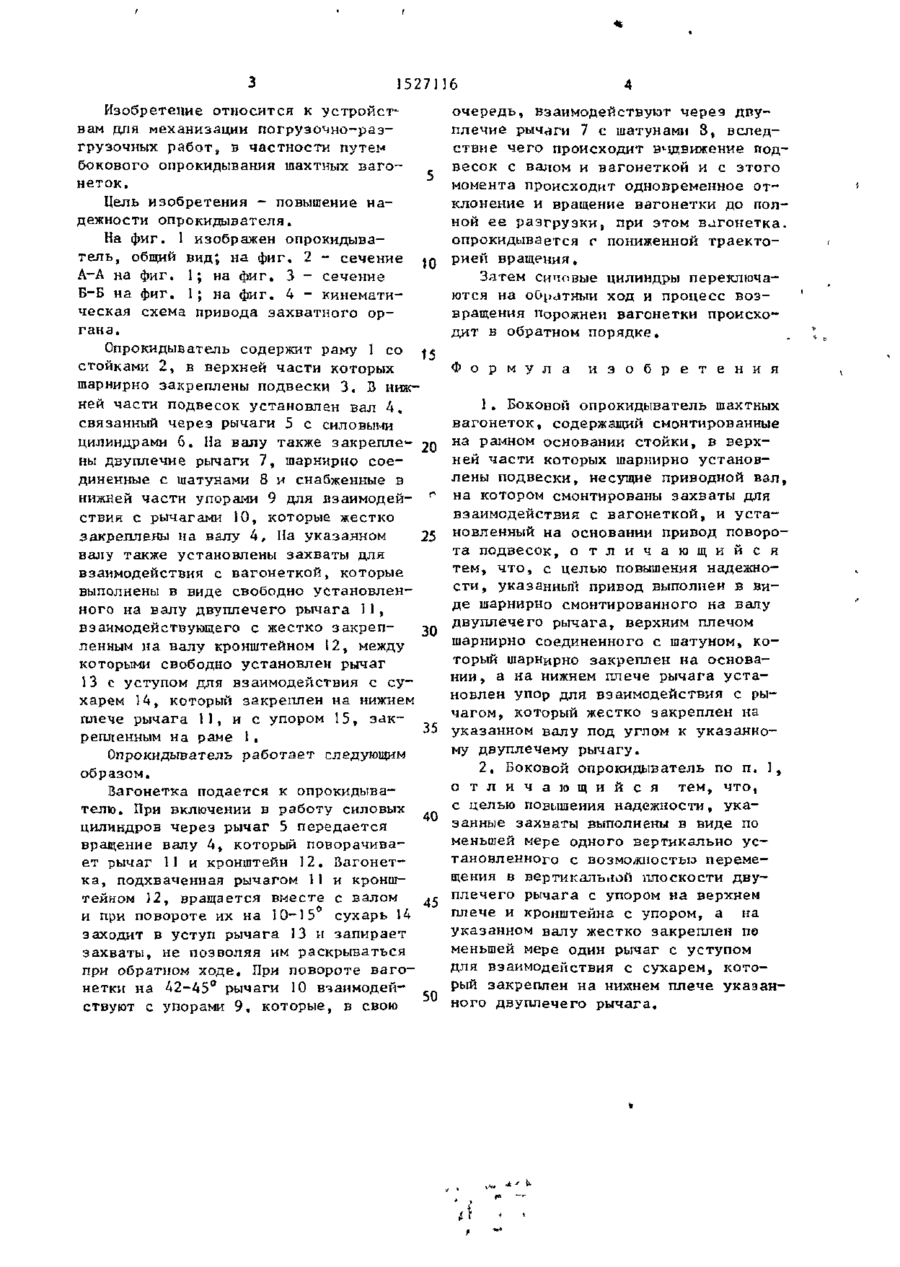

Текст
•* СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК flQ)
ДивитисяДодаткова інформація
Назва патенту англійськоюSide tripper of carriages
Автори англійськоюMalorodov Volodymyr Heorhiiovych, Buzhyn Mykola Kyrylovych, Fomovskyi Volodymyr Oleksandrovych
Назва патенту російськоюБоковой опрокидыватель шахтных вагонеток
Автори російськоюМалородов Владимир Георгиевич, Бужин Николай Кириллович, Фомовский Владимир Александрович
МПК / Мітки
МПК: B65G 67/42
Мітки: вагонеток, боковий, перекидач, шахтних
