Верстат для гнуття профілів

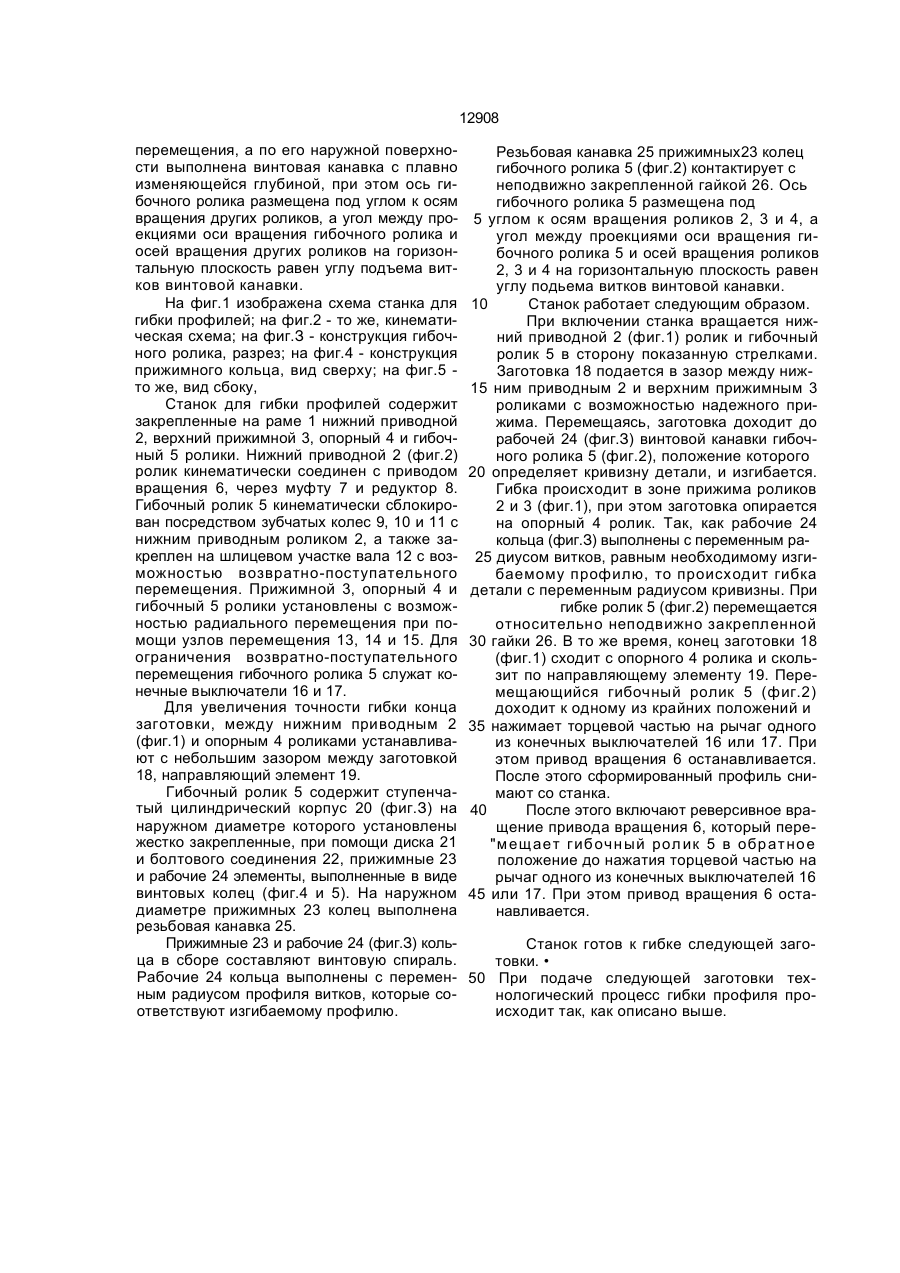

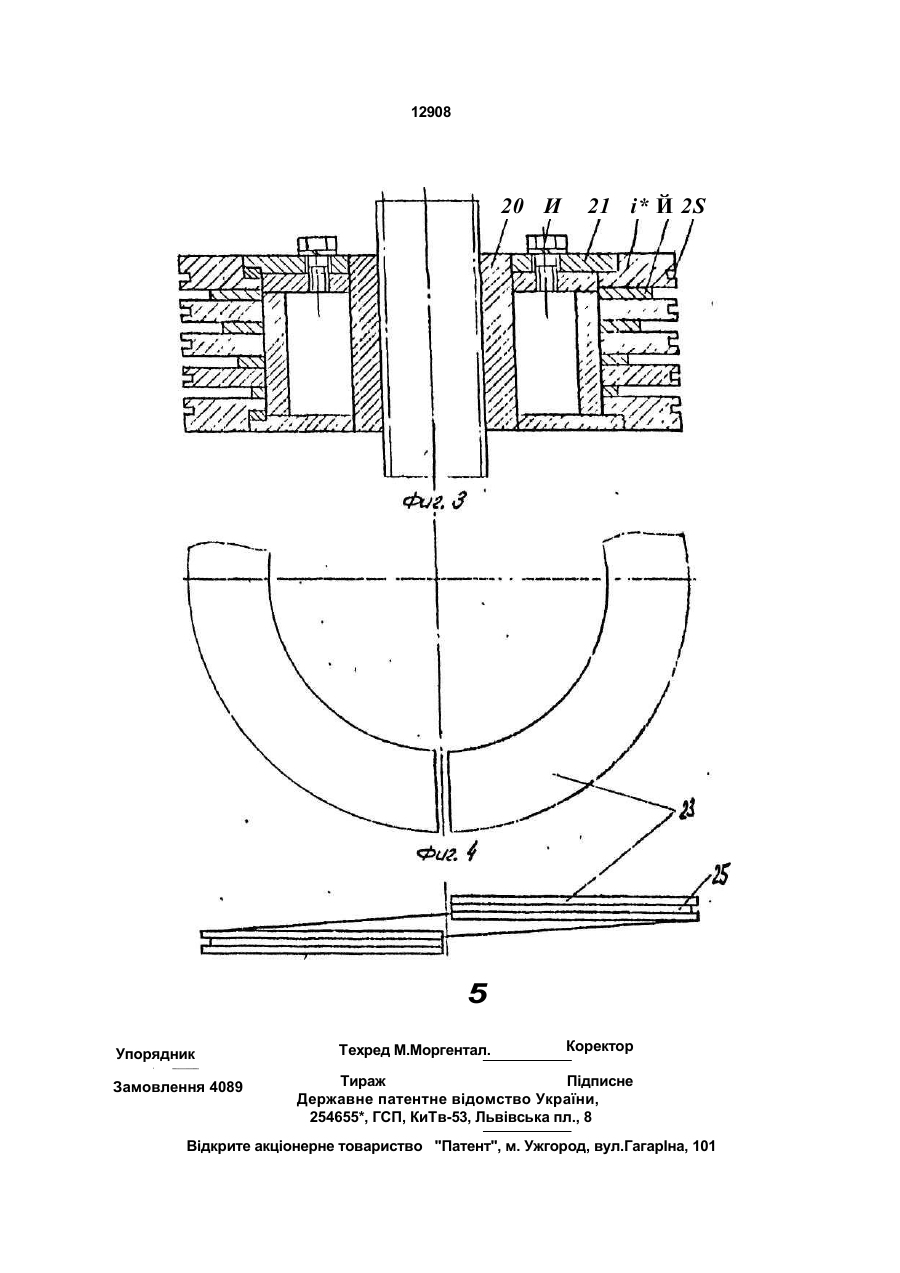

1. Станок для гибки профилей, содержа щий установленные на горизонтальных параллельных валах с возможностью вращения нижний приводной, верхний при жимной ролики и размещенные с обеих сто рон от них опорный и гибочный ролики, закрепленные с возможностью вращения и радиального перемещения, отличающи й с я тем, что гибочный ролик кинематиче ски связан с приводным роликом с возмож ностью осевого возвратно-поступательного перемещения, а по его наружной поверхно сти выполнена винтовая канавка с плавно изменяющейся глубиной, при этом ось гибочного ролика размещена под углом к осям вращения других роликов, а угол между проекциями оси вращения гибочного ролика и осей вращения других роликов на горизонтальную плоскость равен углу подъема витков винтовой канавки. 2. Станок по п.1,о т л и ч а ю щ и й с я тем, что он снабжен направляющим элемен том, размещенным между приводным и опорным роликами. 3. Станок по п. 1,о т л и ч а ю щ и й с я тем, что гибочный ролик выполнен в виде корпуса с жестко закрепленными на нем рабочими концевыми элементами перемен ного радиуса кривизны и прижимными кон цевыми элементами постоянного радиуса с резьбовой канавкой на их наружной повер хности, при этом винтовая канавка образо вана за счет размещения рабочих элементов между прижимными элемента ми. о 00 Изобретение относится к технологическому оборудованию для гибки профилей с переменным радиусом кривизны. Известен станок для гибки профилей, содержащий установленные на горизонтальных параллельных валах с возможностью вращения нижний приводной) верхний прижимной ролики и размещенные с обеих сторон от них опорный и гибочный ролики, закрепленные с возможностью вращения и радиального перемещения (Е.Н.Мошнин, Гибка и правка на ротационных машинах. М., Машиностроение, 1967, с.147-149, рис.69). К недостатку указанного станка относится невозможность гибки профилей с переменным радиусом кривизны. Целью изобретения является расширение технологических возможностей за счет обеспечения гибки профилей с переменным радиусом кривизны. Поставленная цель достигается за счет того, что гибочный ролик кинематически связан с приводным роликом с возможностью осевого возвратно-поступательного О 12908 перемещения, а по его наружной поверхности выполнена винтовая канавка с плавно изменяющейся глубиной, при этом ось гибочного ролика размещена под углом к осям вращения других роликов, а угол между проекциями оси вращения гибочного ролика и осей вращения других роликов на горизонтальную плоскость равен углу подъема витков винтовой канавки. На фиг.1 изображена схема станка для гибки профилей; на фиг.2 - то же, кинематическая схема; на фиг.З - конструкция гибочного ролика, разрез; на фиг.4 - конструкция прижимного кольца, вид сверху; на фиг.5 то же, вид сбоку, Станок для гибки профилей содержит закрепленные на раме 1 нижний приводной 2, верхний прижимной 3, опорный 4 и гибочный 5 ролики. Нижний приводной 2 (фиг.2) ролик кинематически соединен с приводом вращения 6, через муфту 7 и редуктор 8. Гибочный ролик 5 кинематически сблокирован посредством зубчатых колес 9, 10 и 11 с нижним приводным роликом 2, а также закреплен на шлицевом участке вала 12 с возможностью возвратно-поступательного перемещения. Прижимной 3, опорный 4 и гибочный 5 ролики установлены с возможностью радиального перемещения при помощи узлов перемещения 13, 14 и 15. Для ограничения возвратно-поступательного перемещения гибочного ролика 5 служат конечные выключатели 16 и 17. Для увеличения точности гибки конца заготовки, между нижним приводным 2 (фиг.1) и опорным 4 роликами устанавливают с небольшим зазором между заготовкой 18, направляющий элемент 19. Гибочный ролик 5 содержит ступенчатый цилиндрический корпус 20 (фиг.З) на наружном диаметре которого установлены жестко закрепленные, при помощи диска 21 и болтового соединения 22, прижимные 23 и рабочие 24 элементы, выполненные в виде винтовых колец (фиг.4 и 5). На наружном диаметре прижимных 23 колец выполнена резьбовая канавка 25. Прижимные 23 и рабочие 24 (фиг.З) кольца в сборе составляют винтовую спираль. Рабочие 24 кольца выполнены с переменным радиусом профиля витков, которые соответствуют изгибаемому профилю. Резьбовая канавка 25 прижимных23 колец гибочного ролика 5 (фиг.2) контактирует с неподвижно закрепленной гайкой 26. Ось гибочного ролика 5 размещена под 5 углом к осям вращения роликов 2, 3 и 4, а угол между проекциями оси вращения гибочного ролика 5 и осей вращения роликов 2, 3 и 4 на горизонтальную плоскость равен углу подьема витков винтовой канавки. 10 Станок работает следующим образом. При включении станка вращается нижний приводной 2 (фиг.1) ролик и гибочный ролик 5 в сторону показанную стрелками. Заготовка 18 подается в зазор между ниж15 ним приводным 2 и верхним прижимным 3 роликами с возможностью надежного прижима. Перемещаясь, заготовка доходит до рабочей 24 (фиг.З) винтовой канавки гибочного ролика 5 (фиг.2), положение которого 20 определяет кривизну детали, и изгибается. Гибка происходит в зоне прижима роликов 2 и 3 (фиг.1), при этом заготовка опирается на опорный 4 ролик. Так, как рабочие 24 кольца (фиг.З) выполнены с переменным ра25 диусом витков, равным необходимому изгибаемому профилю, то происходит гибка детали с переменным радиусом кривизны. При гибке ролик 5 (фиг.2) перемещается относительно неподвижно закрепленной 30 гайки 26. В то же время, конец заготовки 18 (фиг.1) сходит с опорного 4 ролика и скользит по направляющему элементу 19. Перемещающийся гибочный ролик 5 (фиг.2) доходит к одному из крайних положений и 35 нажимает торцевой частью на рычаг одного из конечных выключателей 16 или 17. При этом привод вращения 6 останавливается. После этого сформированный профиль снимают со станка. 40 После этого включают реверсивное вращение привода вращения 6, который пере"м ещ ае т г иб очн ый рол ик 5 в обр ат но е положение до нажатия торцевой частью на рычаг одного из конечных выключателей 16 45 или 17. При этом привод вращения 6 останавливается. Станок готов к гибке следующей заготовки. • 50 При подаче следующей заготовки технологический процесс гибки профиля происходит так, как описано выше. 80621 12908 20 И 21 і* Й 2S 5 Упорядник І — ..........— Замовлення 4089 Коректор М.Куль Тираж Підписне Державне патентне відомство України, 254655*, ГСП, КиТв-53, Львівська пл., 8 Техред М.Моргентал. Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
