Диспергатор

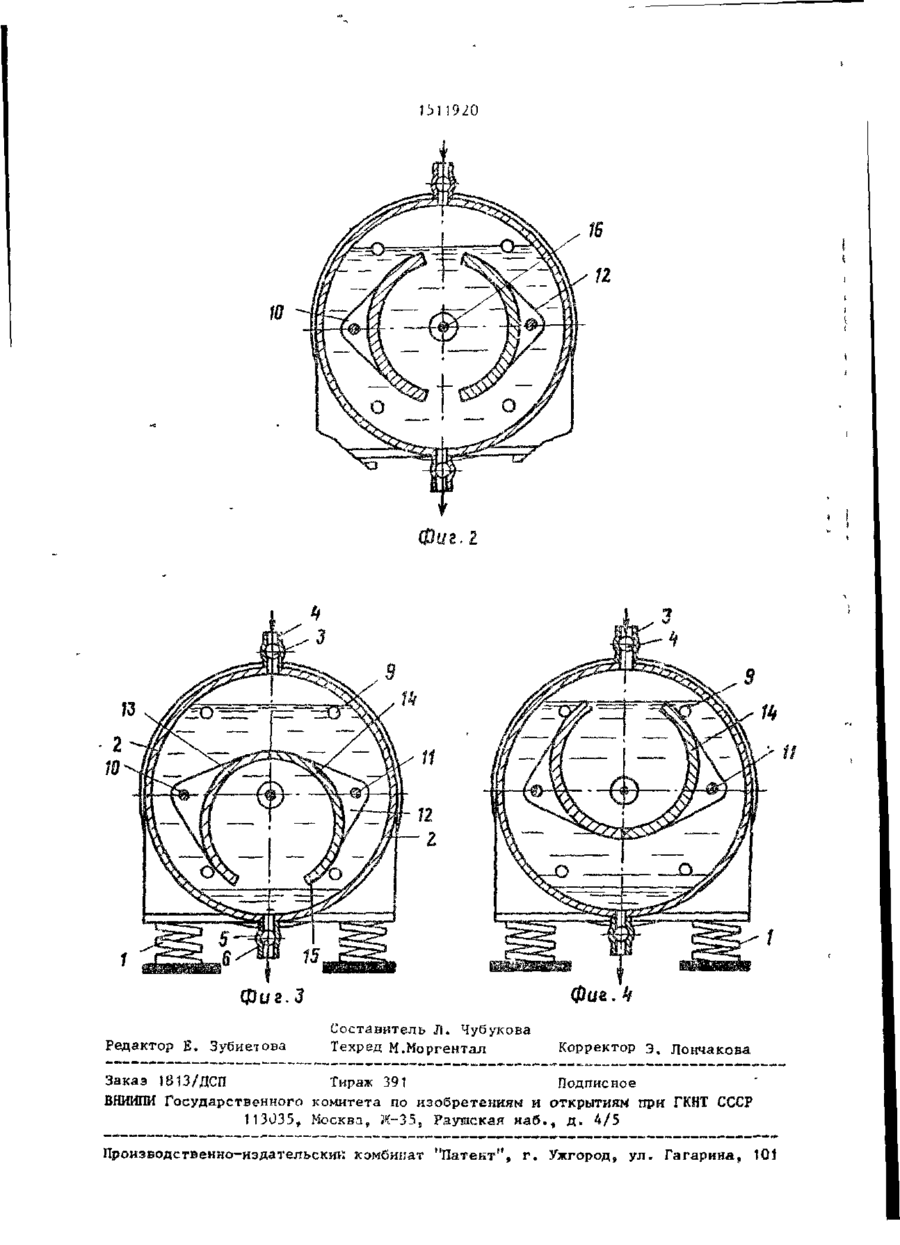

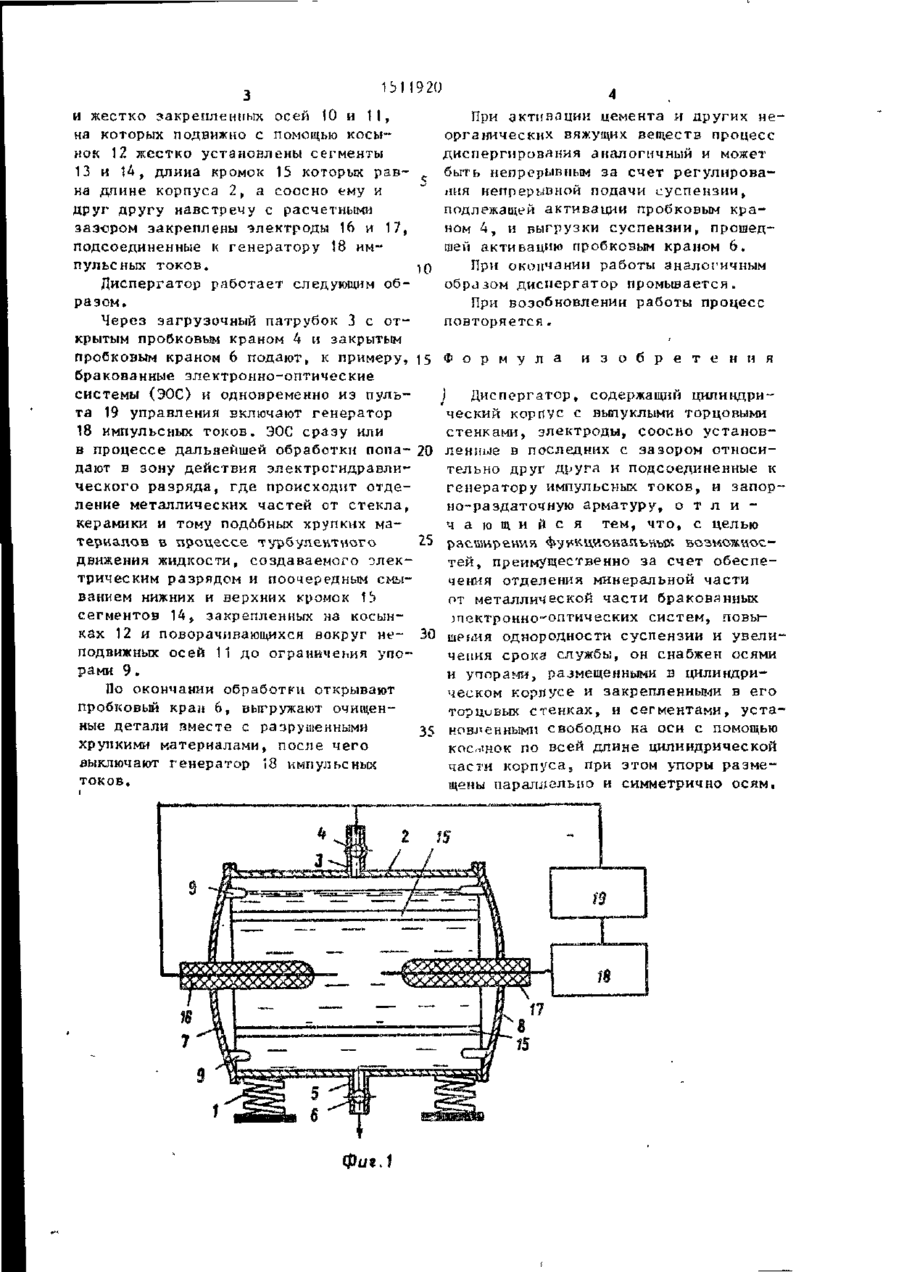

Изобреіение относится . : конст< рукции диспергатора» Цель изобретения - расширение функциональных в о з можностей преимущественно за счет обеспечения отделения минеральной части от металлической части брако Установка относится к строительной и радиотехнической технике, а именно к установкам для активации цемента и получения цеменіной суспензии или дробления стеклянных, к е р а мических и других изоляторов при разборке электронно-оптических или других систем. Цель изобретения - расширение функциональных возможностей преимущественно за счет обеспечения отделения минеральной части от металлической части бракованных электронно-оптических систем, повышения однородности суспензии и увеличения срока службы. 36-89 ванных электронно-оптических систем, повышения однородности суспензии и увеличение срока службы, Диспергатор снабжен торцовыми выпуклыми с т е н к а ми, с внутренней стороны которых жестко закреплены упоры 9, расположенные симметрично параллельно им установленным и жестко закрепленных осей 10 и 11, на которые свободно надеты кос інки 12 с жестко соединенными с ними сегментами 13 и 14, длина которых соответствует; длине корпуса 2, а соосно ему и друг другу н а в стречу с зазором в сгенках закрелгссны электроды 16 и 17, подсоединенные к генератору импульсных т о к о в . Обработка электронно-оптических систем происходит з а счет электрогидравлического разояда и качающегося движе~ ния сегментов 13 и 14 o r нижнего упора 9 до г е р х н е г о . 4 ил. На фиг. 1 изображен диспергатор, продольный р а з р е я ; на фиг, 2 - 4 рабочие положения диспергатора р поперечный р а з р е з . Диспергатор состоит из горизонтально устаноплэнного на амортизаторах 1 цилиндрического корпуса 2, обеспеченного по вертикальной оси загрузочным патрубком 3 с пробковым краном 4, разгрузочным патрубком 5 с пробковым краном 6 и торцовыми выпуклыми стенками в виде крыыек 7 и 8 ; с внутренней стороны которых жестко закреплены упоры 9, расположенные симметрично и на расчетном р а с с т о я нии от параллельно им установленных 1Ы192О и жестко закрепленных осей 10 и 11, на которых подвижно с помощью косыЇЮК 12 жестко установлены сегменты 13 и 14, длина кромок 15 которых р а в с на длине корпуса 2, а соосно ему и друг другу навстречу с расчетными зазором закреплены электроды 16 и 17, подсоединенные к генератору 18 импульсных токов. Ю Диспергатор работает следующим образом» Через загрузочный патрубок 3 с открытым пробковым краном 4 и закрытым пробковым краном 6 подают, к примеру, 15 бракованные электронно-оптические системы (ЭОС) и одновременно из пульта 19 управления включают генератор 18 импульсных токов. ЭОС сразу или в процессе дальнейшей обработки попа- 20 дают в зону действия электрогидравлического разряда, где происходит отделение металлических частей от стекла, керамики и тому подобных хрупких материалов в процессе турбулентного 25 движения жидкости, создаваемого электрическим разрядом и поочередным смыванием нижних и верхних кромок IS сегментов 14, закрепленных на косынках. 12 и поворачивающихся вокруг не30 подвижных осей 11 до ограничения упорами 9 . По окончании обработки открывают пробковый кран 6, выгружают очищенные детали зместе с разрушенными хрупкими материалами, после чего выключают генератор 18 импульсных токов. Фив.? При активации цемента и других неорганических вяжущих веществ процесс диспергирования аналогичный и может быть непрерывным за счет регулирования непрерывной подачи суспензии, подлежащей активации пробковым краном 4, и выгрузки суспензии, прошедшей активацию пробковым краном 6, При окончании работы аналогичным образом диспергатор промывается. При возобновлении работы процесс повторяется. Ф о р м у л а и з о б р е т е н и я I Диспергатор, содержащий цилиндрический корпус с выпуклыми торцовыми стенками, электроды, соосно установленные в последних с зазором относительно друг друга и подсоединенные к генератору импульсньк токов, и запорно-раздаточную арматуру, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, преимущественно за счет обеспечения отделения минеральной части от металлической части бракованных зпектронно-'оптических систем, повышения однородности суспензии и увеличения срока службы, он снабжен осями и упорами, размещенными в цилиндрическом корпусе и закрепленными в его торцивых. стенках, и сегментами, уста35 невоенными свободно на оси с помощью кос-.шок по всей длине цилиндрической части корпуса, при этом упоры размещены параллельно и симметрично осям. 1311920 IB фуг. к Фиг.3 Редактор Е. Зубиеіова Составитель Л. Чубукова Техред М.Моргентал Корректор э. Лончакова Заказ 1813/ДСП Тираж 391 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, К-35, Раушская иаб., д. 4/5 ПроизБодственно-издательскнк комбинат "Патент", г. Ужгород, ул. Гагарина» 101 г
