Диспергатор-змішувач

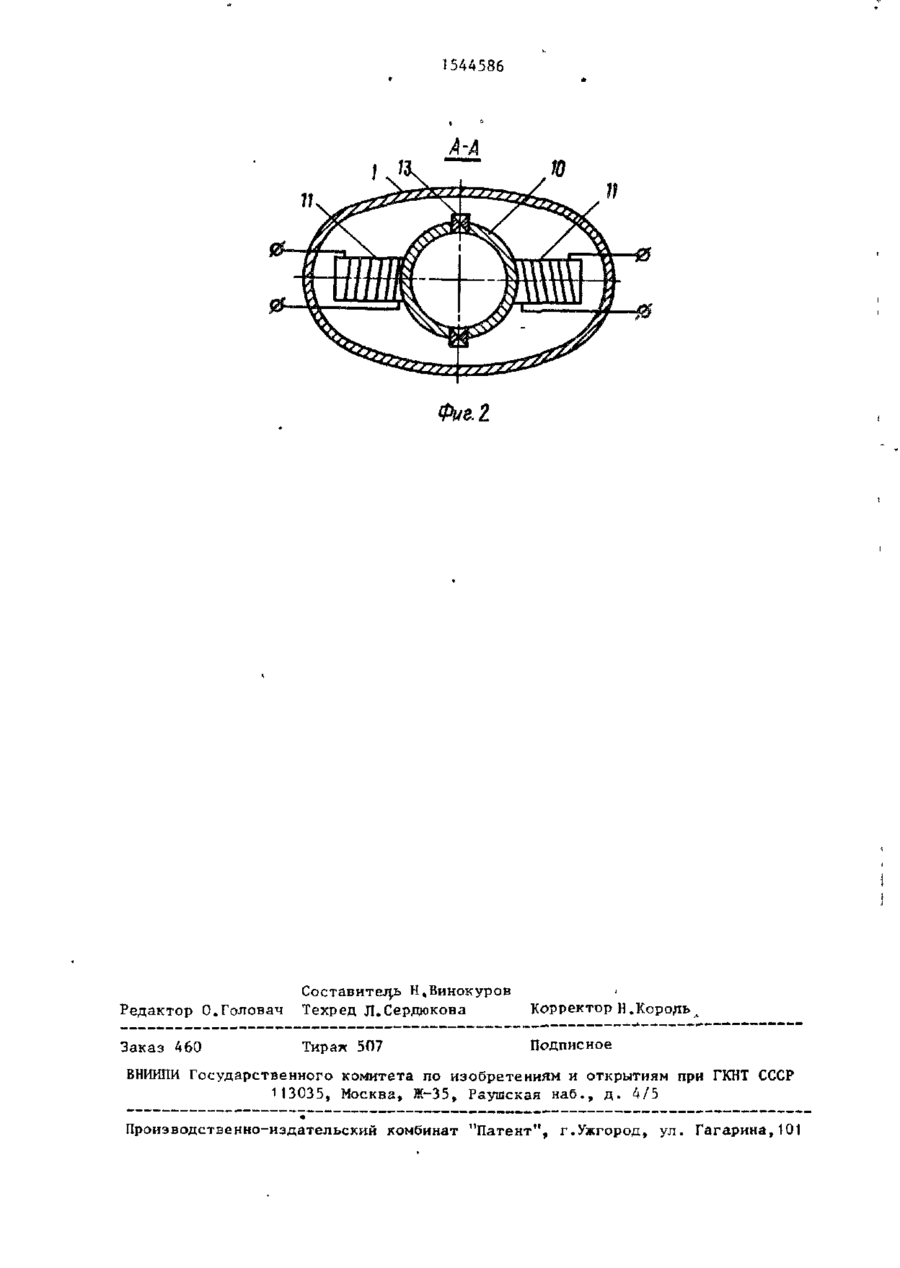

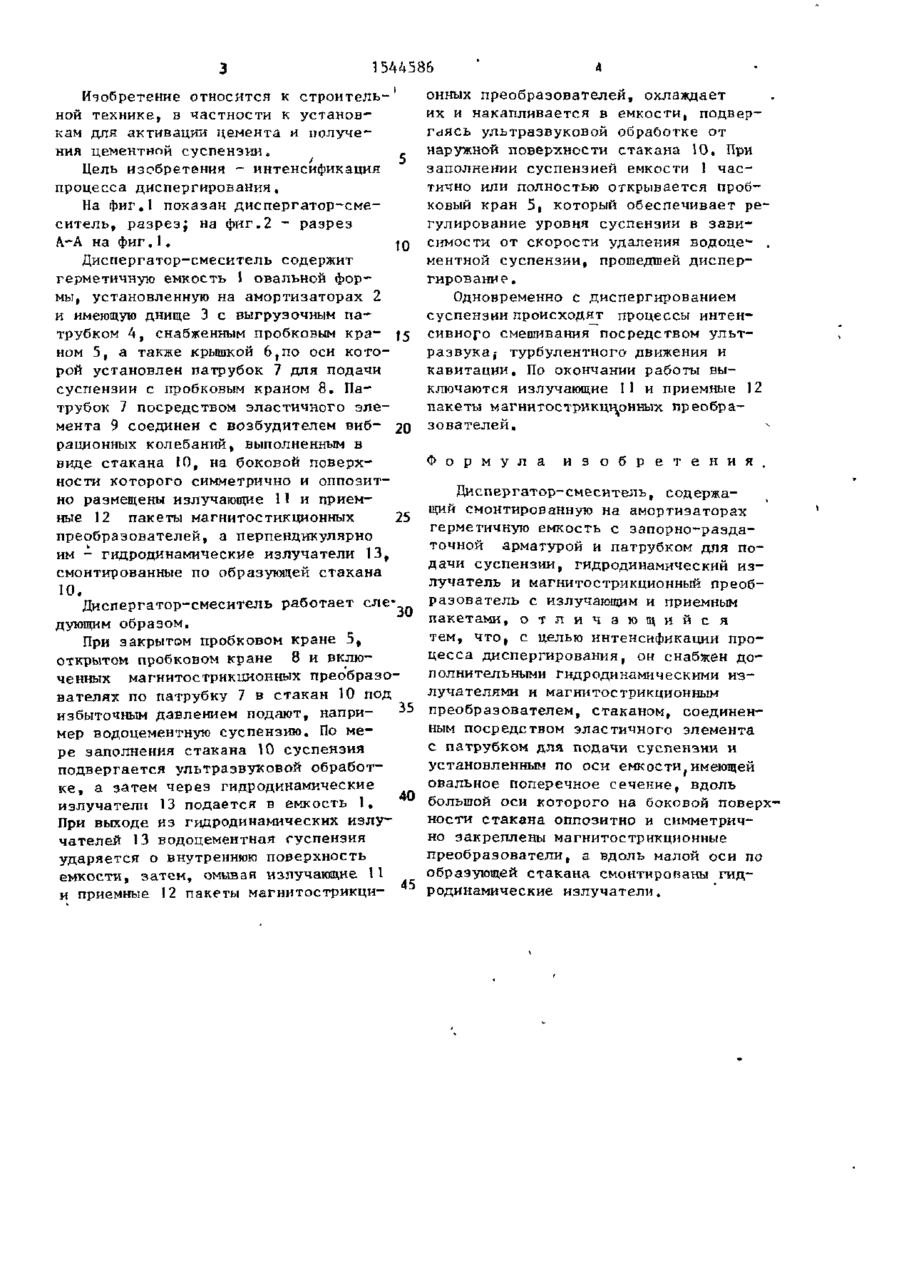

Изобретение относится к установкам для активации цемента и получения цементной суспензии и позволит интенсифицировать процесс диспергирования. Диспергатор-смеситель содер жит смонтированную на амортизаторах герметичную емкость 1 с запорно-раздаточной арматурой, патрубок для подачи суспензии, гидродинамический излучатель 1J, магнитострикционныи преобразователь 1I, Он снабжен дополнительными излучателями 13 ( преобразователем 11, стаканом 10, соединенным посредством эластичного элемента с патрубком 7 и установленным по оси емкости 1, имеющей овальное сечение. Вдоль большой оси овапа емкости 1 на боковой поверхности стакана 10 ortnoзитно и симметрично закреплены преобразователи 11. Излучатели 13 смонтированы по образующей стакана 10» 2 ил. СП ел 00 Фиг.1 1544586 Изобретение относится к строительной технике, в частности к установкам для активации цемента и получения цементной суспензии. Цель изобретения - интенсификация процесса диспергирования. На фиг.1 показан диспергатор-смеситель, р а з р е з ; на фиг.2 - разрез А-А на ф и г . 1 . Диспергатор-смеситель содержит герметичную емкость 1 овальной формы, установленную на амортизаторах 2 и имеющую днище 3 с выгрузочным п а трубком 4 , снабженным пробковым кра- 15 ном 5, а также крышкой 6,по оси к о т о рой установлен патрубок 7 для подачи суспензии с пробковым краном 8. Патрубок 7 посредством эластичного э л е мента 9 соединен с возбудителем виб- 20 рационных колебаний, выполненным в виде стакана 10, на боковой поверхности которого симметрично и оппозитно размещены излучающие 11 и приемные 12 пакеты магнитостикционных 25 преобразователей, а перпендикулярно им - гидродинамические излучатели 13, смонтированные по образующей стакана 10. Диспергатор-смеситель работает сле- 30 дующим образом. При закрытом пробковом кране 5, открытом пробковом кране 8 и включенных магнитострикционных преобразо' вателях по патрубку 7 в стакан 10 под 35 избыточным давлением подают, например водоцементную суспензию. По мере заполнения стакана 10 суспензия подвергается ультразвуковой обработке, а затем через гидродинамические 40 излучатели 13 подается в емкость 1. При выходе из гидродинамических излучателей 13 водоцементная суспензия ударяется о внутреннюю поверхность емкости, затем, омывая излучающие 11 45 и приемные 12 пакеты магнитострикци онных преобразователей, охлаждает их и накапливается в емкости, подвергаясь ультразвуковой обработке от наружной поверхности стакана Ш. При заполнении суспензией емкости 1 ч а с тично или полностью открывается пробковый кран 5, который обеспечивает регулирование уровня суспензии в з а в и симости от скорости удаления вод оце*- . ментной суспензии, прошедшей диспергирование. Одновременно с диспергированием суспензии происходят процессы интенсивного смешивания посредством ультразвука,- турбулентного движения и кавитации. По окончании работы выключаются излучающие II и приемные 12 пакеты магнитострикционных преобразователей. Ф о р м у л а и з о б р е т е н и я , Диспергатор-смеситель, содержащий смонтированную на амортизаторах герметичную емкость с эапорно-раздаточной арматурой и патрубком для подачи суспензии, гидродинамический и з лучатель и магнитострикционный преобразователь с излучающим и приемным пакетами, о т л и ч а ю щ и й с я тем, ч т о , с целью интенсификации процесса диспергирования, он снабжен д о полнительными гидродинамическими и з лучателями и магнитострикционным преобразователем, стаканом, соединенным посредством эластичного элемента с патрубком для подачи суспензии и установленным по оси емкости имеющей овальное поперечное сечение, вдоль большой оси которого на боковой поверхности стакана оппозитно и симметрично закреплены магнитострикционные преобразователи, а вдоль малой оси по образующей стакана смонтированы гидродинамические излучатели. 1544586 11 Фие.2 Редактор 0.Головач Составитесь Н, Винокуров Техред Л.Сердюкова Корректор Н.Король Заказ 460 Тираж 507 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская каб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
