Спосіб віброакустичної діагностики механізмів

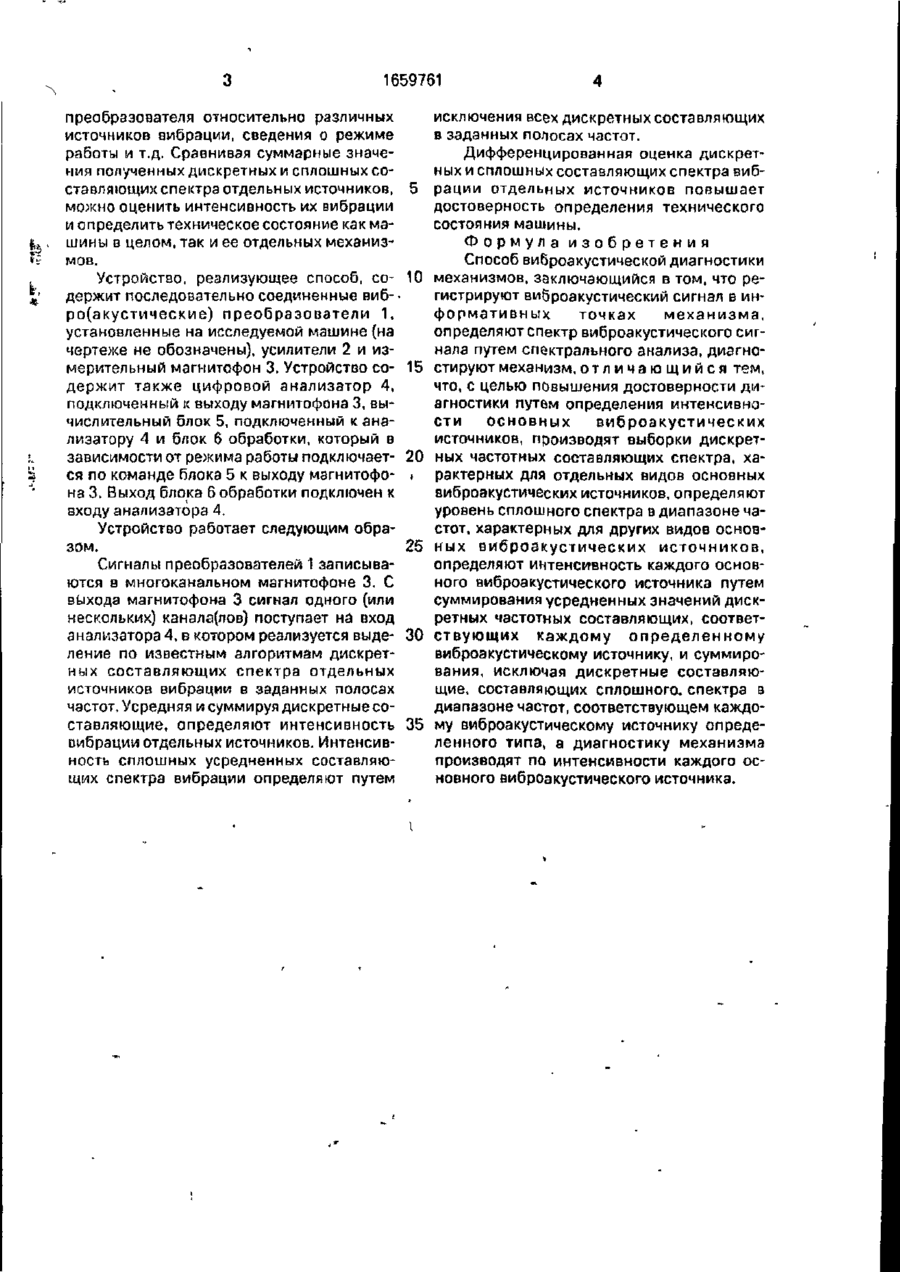

Изобретение относится к виброакустической диагностике и может быть использовано для оценки технического состояния лопастных машин, Цель изобретения - повышение достоверности диагностики путем определения интенсивности основных виброакустических источников. При работе лопастных машин (компрессоров, насосов, турбин и т.д.) возбуждается сложный спектр вибрации, Дискретные составляющие, генерируемые отдельными источниками, усредняют и суммируют. Сплошные составляющие спектра, обусловленные работой этих же источников, определяют путем исключения в информативных полосах частот всех дискретных составляющих. Определение интенсивности вибрации отдельных узлов машин повышает достоверность определения ее технического состояния. 1 ил. Изобретение относится к виброакустической диагностике и может быть использовано для оценки технического состояния лопастных машин. Цель изобретения - повышение достоверности диагностики путем определения интенсивности основных виброакустических источников. На чертеже представлена структурная схема устройства, реализующего способ. При работе лопастных машин (таких например, как компрессоры, насосы, турбины и т.д.) возбуждается сложный спектр вибрации, состоящий из большого количества дискретных составляющих, узкополосных всплесков и областей сплошного спектра. Оценить интенсивность вибрации, обусловленную отдельными источниками (кавитационные явления, вихреобразование, пульсация давления, трение и др.) позволя ет способ, заключающийся в том, что , используя известные методики, идентифицируют дискретные спектральные составляющие. Дискретные усредненные составляющие спектра, возбуждаемые каким-либо источником (гармоники зубчатых зацеплений, роторной вибрации, составляющие лопаточной частоты и др.) суммируют в информативном диапазоне частот. Оценивают интенсивность дискретных составляющих вибрации выявленных источников. Затем, в этих же диапазонах частот, определяют интенсивность усредненных составляющих сплошного спектра вибрации источников, исключая из результата все дискретные составляющие спектра Для оценки интенсивности составляющих сплошного спектра используют априорную информацию затуханий колебаний в конструкции, о месте расположения аиброизмерительного ел 1659761 преобразователя относительно различных источников вибрации, сведения о режиме работы и т.д. Сравнивая суммарные значения полученных дискретных и сплошных составляющих спектра отдельных источников, 5 можно оценить интенсивность их вибрации и определить техническое состояние как машины в целом, так и ее отдельных механизмов. Устройство, реализующее способ, со- 10 держит последовательно соединенные виб- Редактор И. Сегляиик Составитель А Каратыш Техред М.Моргентал Корректор Э. Лончакова Заказ 1835 Тираж 364 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
